Меняем передние тормозные колодки на рено логан своими руками (фото и видео)

Замена

Берём толстую шлицевую отвёртку. Заводим её в прорезь на скобе, и, опираясь на «внешнюю» колодку, сдвигаем скобу наружу (рис. 1). Тем самым мы вдавим поршень в тормозной цилиндр.

Вдавили поршень, открутили винт

Дальше ключом «на 13» нужно выкрутить винт крепления. Палец удерживают ключом «на 17» (рис. 2).

Основное действие – это открывание скобы. А открыв её, сразу вынимают колодки, а затем и пружины, установленные по краям (см. фото).

Открыли скобу, удалили всё лишнее

В некоторых комплектациях пружины отсутствуют. Можете добавить пружины, купив деталь по артикулу (см. ниже).

Очистив направляющие элементы, а также нанеся смазку на винт крепления, производят сборку узла.

Перед закрытием скобы

Устанавливают пружины, затем – колодки. Скобу закрывают, винт вкручивают. Иногда приходится вдавливать поршень – тут нужны плоскогубцы.

Задние тормозные колодки

Задний тормозной контур представлен барабанными колодками. Они выполняют одновременно две функции: торможение и фиксация диска при активации ручного стояночного тормоза.

Заменители (1.2 / 75 л.с., 1.6 / 82 (102) л.с.)

Артикул	Стоимость (руб.)	Артикул	Стоимость (руб.)
FERODO FSB642	От 700	FERODO FSB4031	От 700 – 750
LYNXauto BS6300	—/—	FENOX BP53009	—/—
FENOX BP53002	—/—	LPR 09890	—/—
LPR 08630	—/—	TRW GS8780	—/—
REMSA 4152.00	—/—	FEBI BILSTEIN 37237	—/—
AYWIPARTS AW1820043	—/—	PATRON PSP642	—/—
(Рено 2008 года)		(Рено 2016 года)
AYWIPARTS AW1820015	—/—	PATRON PSP4031	—/—

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Замена колодок тормозных механизмов передних колес Рено Логан

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Колодки также необходимо заменить при
замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести
к уводу автомобиля в сторону при торможении.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке «MAX», то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию
необходимо выполнить для того, чтобы при «утапливании» поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.
Снимаем переднее колесо. Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого, вставив через отверстие в суппорте отвертку с
широким лезвием между основанием наружной колодки и суппортом и опираясь ею на суппорт…

…сдвигаем скобу, утапливая поршень в цилиндр.

Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 17»

Подняв скобу…

…вынимаем тормозные колодки из их направляющей.

Снимаем две пружинные скобы колодок.
Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.
Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

…вынимаем направляющий палец из отверстия направляющей колодки…
…и заменяем чехол (для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок).
Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…

…и наносим тонкий слой смазки на поверхность пальца.
Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу.
Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то поднимаем скобу…

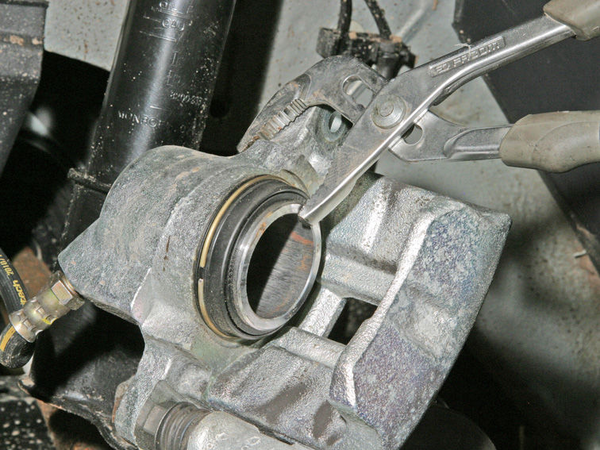

…и раздвижными пассатижами утапливаем поршень в цилиндр.
Аналогично заменяем колодки на другой стороне автомобиля.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся, колодок с диском уменьшается

Поэтому в
течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.

Пошаговое руководство

1. Опустить рычаг ручника вниз.
2. Ослабить болты крепления колеса. Поднять домкратом одну сторону и установить автомобиль на надёжную опору.
3. Открутить колесо. Снять защитный металлический колпачок. Открутить гайку головкой на 30. Она фиксирует ступичный подшипник с тормозным барабаном. Отверткой снять защитный колпачок Головкой на 30 открутить гайку ступичного подшипника
4. Снять барабан и почистить механизм тормозов от грязи и пыли. Снять тормозной барабан с подшипником
5. Снять пружину регулятора и сам регулятор. Снять пружину автоматического регулятора зазора Снять регулятор помогут отвёртка и пассатижи
6. Снять верхнюю пружину, которая стягивает тормозные накладки. Снять пассатижами пружину, которая стягивает колодки сверху
7. Снять чашки с пружинами на опорах передней и задней колодок. Снять с опорных стоек пружины и чашки
8. Вынуть планку с регулятором зазора. Вынуть планку регулятора зазора
9. Снять нижнюю пружину, которая стягивает колодки. Снять нижнюю стягивающую пружину задних тормозных колодок
10. Отсоединить трос ручника. Отсоединить наконечник тормозного троса от механизма
11. Установить новые колодки и собрать механизм заднего тормоза в обратном порядке.
12. Проверить штангенциркулем расстояние между внешними поверхностями колодок. Замена тормозных колодок в ниссан кашкай. Оно должно быть равно 205,45 ± 0,25 мм. Расстояние меняется путём изменения длины распорной планки. На ней есть гайка с левой резьбой. Когда необходима замена салонного фильтра на автомобиле рено сандеро степвей, технология смены фильтрующего элемента и видео рабочих моментов. Вращать её можно отвёрткой, освободив храповый механизм. Измерить расстояние между внешними поверхностями тормозных колодок Регулируем расстояние. Оно должно быть 205,45 мм
13. Очистить барабан и установить его.
14. Закрутить новую гайку ступичного подшипника.
15. Установить колесо.

В той же последовательности провести замену колодок на втором колесе. Потом 6–8 раз нажать тормоз. Будут слышны щелчки, так работает автоматическая регулировка просвета между барабаном и колодками. Рено дастер 2012 1,6 мкп замена тормозных дисков. После окончания регулировки щелчки не будут слышны. Подтянуть при потребности тросы стояночного тормоза.

На заключительном этапе проверить:

• свободное вращение колёс при незатянутом ручнике;
• уровень жидкости в гидросистеме тормозов.

Как заменить задние колодки на Логане: инструкция

Перед
заменой задних тормозных колодок Рено Логан стоит провести подготовительные
работы. Автомобиль отгоняется на ровную площадку, рычаг стояночного тормоза
отпускается, передние колеса фиксируются противооткатами. Ослабьте шпильки на
колесах и уберите защитный колпачок.

Далее
автомобиль поддомкрачивается, и можно приступать к разборке системы.

Инструкция
по замене включает в себя 9 основных пунктов:

1. После ослабления
   гаек проведите демонтаж колеса, тормозного барабана. С барабана убирается
   грязь, сама деталь проверяется на наличие дефектов (трещин, сколов),
   деформаций.
2. Снимите регулятор
   чашки, включая прилегающую пружину, поддев деталь плоской отверткой и
   используя плоскогубцы.
3. Снимите опорную
   стойку.
4. Демонтируйте
   соединяющую пружину. Сделать это можно, применив все те же плоскогубцы.
5. Снимите штифт и
   стягивающую пружину, которая расположена снизу.
6. Уберите тросик
   стояночного тормоза.
7. Произведите
   тщательный осмотр всей системы. Это поможет избежать непредвиденных
   сюрпризов после сборки.

1. Установите новые
   тормозные колодки, произведите сборку в обратном порядке. Следует помнить,
   что комплекты для правого и левого колес имеют визуальные различия, что
   нужно учитывать при покупке и установке. Если детали установить наоборот,
   это может привести к нарушению работы системы со всеми вытекающими
   последствиями.
2. Повторите
   манипуляции для другого колеса. Гайка на ступице меняется на новую и
   затягивается моментом 175 Нм. Чтобы правильно рассчитать усилие,
   воспользуйтесь динамометрическим ключом.

Изучить
процесс замены можно по видео в интернете.

Осмотр тормозной системы на Рено Логан очень
важен. Это позволяет определить их состояние, выявить имеющиеся неисправности и
вовремя их устранить.

Проверьте
колодки. Показатель внутреннего диаметра должен быть выше 203 мм. Если деталь
имеет отклонение по диаметру, ее следует заменить.

Нелишним
будет осмотреть тормозные шланги. Если обнаружите, что шланг треснут, потерт
или разорван, замените его сразу же. О не заметных глазу разрывах скажет
подтекающая тормозная жидкость.

Проверьте
и наружные цилиндры. Сдвиньте край пыльника в сторону, противоположную от
основной части. Наличие потеков тормозной жидкости говорит о том, что
функционирование тормозной системы нарушено. Придется сделать прокачку. Нужно
отогнать автомобиль на СТО или найти помощника.

Рено Логан 1,6 в отличие от версии 1,4 имеет
барабаны диаметром 203 мм, и к ним не подходят колодки Bosch.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Какие бывают поломки?

Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.

Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.

Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно выполнить замену тормозных колодок, необходимо сперва выполнить ряд вспомогательных и подготовительных действий. И первое из них – это покупка самих деталей. Решить этот вопрос можно несколькими способами. Первый – это обратиться к официалам в сервисный центр Renault. Мастера сервисного центра выполнят работы от А до Я: найдут новую подходящую деталь, проведут диагностику и выполнят замену.

Минус у способа, описанного выше, только один – дороговизна мероприятия. Если финансовая сторона проблемы для вас имеет значение или официального представительства «Рено» попросту нет в вашем городе, то обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки исходя из VIN-номера вашего авто.

Вы можете предварительно снять старые колодки со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит с точностью подобрать качественную запчасть.

Выбор колодок нужно делать, исходя из комплектации и поколения вашего Рено Логан. Логично заявлять, что колодки у автомобиля с 1.4 литровым мотором меньше, чем у аналогичного транспортного средства с двигателем в 1.6 литра. Мы подобрали артикулы оригинальных деталей для обоих версий машины:

1. 7701208265 – артикул для 1.4 литровой версии.
2. 7711130071 – артикул для 1.6 литровой версии.

Когда вы решите остановить свой выбор на аналогах, то каких-либо особых предпочтений отдать некому. Так или иначе, но чем дороже деталь, тем она качественнее и надежнее. Неплохо зарекомендовали себя на рынке изделия марки ATL, Bosch, Roadhouse и Ferodo. Все эти колодки – относительно бюджетные, но обладают всеми необходимыми качествами, чтобы обеспечить надежность и функциональность тормозной системы автомобиля.

Важно! От того, насколько качественные тормозные колодки вы выберете, будет зависеть ряд факторов: пробег без поломок, состояние тормозных дисков и пр. Экономить можно и нужно, но только, если это не пойдет во вред автомобилю после замены задних колодок Renault Logan

Какие колодки выбрать

Чтобы не купить подделку, выбирая среди проверенных производителей (FERODO, Delphi, Brembo, ATE, TRW), избегайте откровенно дешевых вариантов.

Автомобили Рено Логан 2оснащаютдисковыми переднимитормозами. Диаметр диска 238 мм (либо 259 мм), толщина – 12 мм. Подходящие запчасти удобнее всего подбирать по VIN-коду авто.

Новые колодки для переднего тормоза Рено Логан

Производитель	Оригинал	Применяемость (модификация Logan)
Delphi LP885 Brembo P68008	7711130078	I, II
Lucas/TRW GDB1465	7711130071	I, II
Bosch 0986467720 FERODO FDB4615W	7701207066 7701208265	I, II

Автомобили Renault Logan LS (1.4; 1.6), выпускавшиеся с конца 2008 по 2020 год (включая переходные модели 2009 г. в. первой генерации), Renault Logan II – сзади комплектуются «барабанными» системами 3 модификаций.

Производитель	Диаметр барабана	Оригинал	Применяемость (модификация Logan)
Bendix TRW	180 мм (180×42)	7701205758	I 2005г
DELPHI ATE Lucas/TRW	200 мм (203×39)	7701203979 7701210109 6001549703	I, II
Bosch	200 мм (203×39)	6001551409	I, II

Экономить не нужно. Лучше брать запчасти стоимостью выше средней. Фрикционные накладки бывают «мягкие» и «твердые». Ресурс у «мягких» меньше, чем у «твердых», но они не так сильно изнашивают поверхность дисков. Жесткие «карбоновые» накладки выдерживают большую температуру. Они предназначены для агрессивной езды с частыми торможениями. Их ставят на вентилируемые тормозные диски.

Работы перед ремонтом: какие инструменты подготовить

Как мы упоминали, самостоятельная замена колодок имеет место быть

Важно лишь провести правильные подготовительные работы. Мы постарались собрать все возможные инструменты и жидкости, которые могут понадобиться в этом виде работ:

• Домкрат, чтобы поднять автомобиль и снять колеса.
• Противооткатные упоры, чтобы автомобиль не скатился во время подъема.
• Емкость для тормозной жидкости и приспособления для ее откачки. Как вариант, можете взять обыкновенную пластиковую бутылку и резиновую грушу. Для этого вида работ данного инструментария хватит за глаза.
• Набор ключей: рожковый на 17, накидной или болтовой на 13. Эти инструменты пригодятся при снятии крепежей.
• Отвертка, пассатижи, ножовку и ветошь – ряд вспомогательных инструментов, которые лучше приготовить «на всякий случай».
• Смазка для накидных механизмов.

Как видите, даже такой несложный вид авторемонта, как замена колодок, требует тщательной и размеренной подготовки. Мы уверены, что представленного выше перечня приборов и инструментов хватит для самостоятельного выполнения работ.

Подробная инструкция

Подробно о замене передних тормозных колодок здесь, о замене передних тормозных дисков здесь.

1. В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
3. С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».

4. После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан.После демонтажа, его необходимо очистить от пыли и грязи.

5. Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка. После чего вынимаем опорную стойку колодки из отверстия.

6. Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).

7. Убираем (штифт).

8. Затем снимаем нижнюю (стягивающую колодки) пружину.

9. И в последнюю очередь снимаем трос ручника.

10. Дальше демонтируем старые колодки.

11. Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).
