Датчик температуры наружного воздуха для ваз 2114: назначение, причины поломки и способы их устранения

Как заменить датчик температуры в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112?

Прежде чем приступать к замене ДТОЖ, необходимо убедиться в том, что отсутствуют неисправности в следующих системах — контакты датчика, вентилятор, радиатор, уровень и качество ОЖ.

1. Перед снятием неисправной запчасти необходимо заглушить и остудить движок, слить ОЖ, обесточить аккумуляторную батарею;
2. оценить доступность термодатчика и снять при необходимости мешающие детали;
3. отключить контакты ДТОЖ и выкрутить его из гнезда при помощи подходящего ключа (как вентиль — против часовой стрелки);
4. монтировать новый датчик (при необходимости обработать герметиком, если нет уверенности в герметичности детали);
5. провести обратные манипуляции по сбору;
6. запустить мотор и протестировать работу прибора.

ДТОЖ, который подозревается в неисправности можно проверить своими силами, имея под рукой пару приборов — теромометр и мультиметр.

Демонтированный датчик подключается к измерителю в режиме омметра и опускается в емкость с нагреваемой ОЖ, туда же помещается градусник. По мере нагрева сверяем данные с таблицей. Для примера — сопротивление при 30 градусах Цельсия составить примерно полторы тысячи, а при ста — меньше 150.

Таким же образом можно проверить и работоспособность нового датчика без его установки в систему, пытаясь определить точность его работы и впустую гоняя вентилятор.

Данная информация также применима к модификациям вышеописанных моделей – ВАЗ 21102 (восьмиклапанный инжектор 1,5 л), ВАЗ 21124 (шестнадцатиклапанный) и другим разновидностям.

Но при выборе модели запчасти, тем не менее, стоит обращать внимание на ее маркировку. Датчик температуры ВАЗ 2110 может и подходит другим моделям, но лучше удостовериться в совместимости

Датчик воздуха ВАЗ-2114

Современные требования экологии к двигателям внутреннего сгорания – повышены. Именно поэтому на всех режимах его работы должно поддерживаться установленное соотношение воздуха к топливу в воздушно-топливной смеси.

Только при соблюдении этих условий, каталитический нейтрализатор будет полностью удалять вредные вещества находящиеся в отработанных газах.

Для поддержки стехиометрического соотношения различных компонентов, находящихся в топливно – воздушной смеси, необходима достоверно точная информация о количестве расходуемого воздуха.

Датчик расхода воздуха установленный на ВАЗ-2114 предназначен для сбора данных расхода воздуха. Мера расхода всасываемого воздуха может считаться как в объемах, так и в массе.

На сегодняшний день существует два типа датчика расхода воздуха. тепловой и механический.

При механическом способе производится измерение поступающего воздуха, который находится в пропорциональной зависимости от перемещения заслонки. Основа теплового способа – измерение массы поступающего воздуха, которая напрямую зависит от температуры у чувствительного элемента на данный период времени. Датчик расхода воздуха на автомобиле устанавливается между дроссельной заслонкой и воздушным фильтром во впускной системе.

Причины и признаки неисправности

Мастера сервисных мастерских говорят, что в 90 % случаев поломка датчика температуры на ВАЗ и других марках автомобилей происходит по естественным причинам. Чаще всего, возникает обрыв внутренних контактов резистора. Как следствие, ДТОЖ отправляет на ЭБУ некорректные параметры, например, пусковую t° двигателя в пределах 0 °С. Блок управления считает мотор холодным и даёт команду другому датчику — ДМРВ убавить подачу воздуха, то есть, обогатить смесь. Поэтому прогретый мотор начинает работать странно, «взахлёб» с провалами. Вот ещё 3 наиболее частые причины некорректной работы ДТОЖ:

1. Нарушена герметичность корпуса датчика.
2. Произошёл обрыв электропроводов.
3. Слетела колодка электропитания.

В перечисленных случаях ЭБУ не видит в системе ДТОЖ, поэтому привлекает внимание водителя сигналом «Check Engine» на приборной панели. При этом работа автомобиля становится необычной:

• двигатель запускается с трудом и норовит заглохнуть;
• обороты плавают даже на прогретом моторе;
• чувствуется сильная детонация;
• пропадает былая мощность.

Кроме этого увеличивается расход топлива, а из выхлопной трубы идёт тёмный дым. Необходимо сделать диагностику. Для этого можно отправиться в автосервис, или установить на смартфон специальное приложение и купить адаптер Bluetooth.

Как проверить исправность датчика

Даже дома водителю под силу проверить, исправно ли работает электронный измеритель температуры. Когда отмечаются косвенные проявления поломки, то при проверке можно подтвердить или, напротив, исключить неисправность тех или иных агрегатов, которые вызывают сомнение. Если проверка прошло успешно, значит, поломка в другом месте, и, возможно, для ее выявления придется обратиться в автомастерскую.

Для проверки термического датчика нужно снять его с машины, следуя такому алгоритму:

• Подождите, пока двигатель остынет до отметки в +40…+50 °С. Так вы не обожжете руки, когда начнете с ним работать. Затем необходимо слить антифриз из системы охлаждения. Вы можете вылить жидкость полностью или частично.
• Отключите батарею от сети и снимите «минусовый» провод.
• Отсоедините колодку с проводами от термоэлемента.
• Воспользовавшись нужным по размеру ключом, выкрутите деталь.

Когда прибор находится в верхней точке системы, то нет необходимости выливать всю жидкость полностью, достаточно освободить его от антифриза на одну треть. Однако когда термоэлемент располагается в нижней части радиатора, то приходится сливать антифриз полностью.

Чтобы провести необходимую проверку, вам пригодится:

• мультиметр или же иной прибор, позволяющий измерить сопротивление цепи;
• емкость для воды небольшого размера, подойдет даже стандартный стакан;
• термометр, имеющий шкалу до +100 °С.

Рекомендуем

«Колеса диаметром больше заводских: как повлияют на автомобиль» Подробнее Наличие термометра обусловлено необходимостью определения точных сопротивлений, которые сверяются с таблицей эталонных замеров, характерных для каждого конкретного автомобиля. В случае если у вас такой таблицы нет, то определить, исправна деталь или нет, можно и без термометра. Достаточно оценить принцип работы агрегата, согласно которому чем выше будет температура воды в стакане, тем меньше станут показатели сопротивления, имеющиеся на контактах.

Прежде чем приступать к проверке датчика температуры охлаждающей жидкости под нагревом, необходимо прозвонить его контакты, воспользовавшись омметром. Не исключено, что прибор просто перегорел или случилось короткое замыкание. В подобной ситуации нет смысла делать что-либо дальше, поскольку очевидно, что ремонт невозможен и элемент подлежит замене.

В случае, когда мультиметр показывает конкретное сопротивление, необходимо опустить термоэлемент в стакан с холодной водой и запомнить или записать данные. После этого следует добавить горячей воды и посмотреть, что произойдет с сопротивлением. В идеале оно должно измениться в сторону уменьшения. Если нет каких-либо изменений, рекомендуется приобрести и установить новый датчик температуры.

При успешном прохождении испытаний и фиксации изменений в приборе при увеличении температуры воды необходимо произвести проверку соединительных проводов и почистить контакты. Именно эти мелкие недочеты зачастую и являются основной причиной поломки.

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива

Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

Теперь снимает старый датчик температуры охлаждающей жидкости:
Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.

Устанавливаем новый прибор

Для этого:
Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

1. Вы могли плохо закрутить новый датчик на его посадочное место;
2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

 Загрузка …

Как снять датчик указателя температуры охлаждающей жидкости?

Перед тем, как снять датчик охлаждающей жидкости, уберите воздушный фильтр, он будет мешать его открутке. И первым делом слить антифриз (тосол). Сливать будем следующим образом:

1. Двигатель должен быть остывшим.
2. Понадобятся накидные ключи на 8, 13, 17.
3. Приготовьте тару для ОЖ, которую сливаем!
4. Убираем защиту движки, ключом отворачиваем крепления радиатора
5. Ставим печку на максимум, потом открываем кран отопителя и крышку расширительного бочка.
6. Ставим тару под радиатор и МЕДЛЕННО (если быстро, то гениратор зальете) отворачиваем пробку слива.
7. Минут 10 пусть сбегает.
8. Переходим к самой движке: аналогично ставим тару под нее и отворачиваем пробку (под модулем зажигания) на блоке цилиндров.
9. Опять 10 минут пусть льется.

Перед тем, как закрыть все пробки, протрите горлышко каждого из отверстий!

Вспоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем его снимать:

• нашли его, сняли защитный слой из резины;
• смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом поставить все соответственно системе;
• выкручиваем измеритель двадцать первым ключом;
• ставим новый.

Как поменять датчик температуры на ВАЗ 2114:

• купили новый;
• тем же ключиком на 21 заворачиваем новый на его законное место;
• вспоминаем маркировку;
• на резьбу добавьте немного термогерметика, чтобы наверняка;
• заливаем обратно ОЖ (тосол или антифриз) в отопительную систему (радиатор) и блок цилиндров мотора.

Если и теперь не работает датчик температуры охлаждающей жидкости ВАЗ 2114, то внимательно проверьте следующее:

1. Его качество, может быть, он бракованный (отнесите в магазин, попросите заменить), по сему, чек сохраняйте всегда, от любой покупки зап. частей!
2. Может быть утечка ОЖ, может быть, вы все таки забрызгали генератор.
3. Вы могли просто не залить обратно антифриз
4. Датчик недостаточно плотно вкручен

Все проверили, но измеритель все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам стоит обратиться в сервис. Как и на любом транспортном средстве, в четырнадцатой все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, когда вы снимали ДТОЖ, вы решили снять модуль зажигания, чтоб не мешал. Решение-то верное, однако, снять модуль и поставить его наместо – тоже искусство.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Он может быть непостоянным, может быть и так, что измеритель этого уровня (тоже датчик), вышел из строя, и так далее. Следите за антифризом, сбережете нервы и свой измеритель температуры ОЖ.

В сервисе вам заменят датчик и гарантируют качественную его замену с надлежащей качественной сборкой всех деталей на свои места. Естественно, купить датчик температуры охлаждающей жидкости можно на месте, причем, стоимость работы по замене будет в два раза больше стоимости устройства.

О том, сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, стоит судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие, в принципе, не дорогое, но, если учесть факт довольно частых поломок (авто перестали выпускать в 2013 году, поломки сам собой разумеющийся процесс), все таки затратное. По этому, не стоит заморачиваться на услуги сервиса, нужно попытаться самому разобраться в ситуации. Тем более, сейчас интернет насыщен всевозможными полезными ссылками, форумами, фотографиями, схемами и даже видео по замене той или иной автозапчасти.

Рекомендуем

• Замена датчика фаз на ВАЗ 2114
• Ошибки датчика фаз на ВАЗ 2114
• Как осуществить замену лампочки подсветки номера на ВАЗ 2114?
• Замена регулятора напряжения на ВАЗ 2114

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Как самостоятельно заменить

Подготовительный этап:

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

Алгоритм замены:

• Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях »), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание! И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик: Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

Датчиками температуры охлаждающей жидкости оснащены все современные автомобили. И это не удивительно. Так как перегрев двигателя ускоряет его износ, и машина может заглохнуть в любой, самый не подходящий момент. Что может повлиять на нагрев охлаждающей жидкости? Не стоит забывать, что двигатель в процессе работы нагревается и это естественный нагрев, летом двигатели нагреваются быстрее и сильнее, и именно система охлаждения борется с этим.

подскажите.машина ваз 2114 не держит температуру при включёной печки.а вентелятор срабатывает на 99 градусах,Термостата ставил уже 3 штуки,может ли быть проблема в датчике температуре?За ранее спасибо всем

Датчик холостого хода ВАЗ-2114

Датчик или регулятор холостого хода на автомобиле ВАЗ-2114 предназначен для автоматической регулировки и стабилизации работы двигателя во время кратковременной остановки. Представляет собой шаговый электродвигатель и имеет конусную иглу.

Расположен на поверхности корпуса дроссельного узла, неподалеку от датчика дроссельного узла. Крепление к корпусу дроссельного узла производится с помощью двух винтиков.

В момент включения зажигания, шток выдвигаясь полностью, упирается в калибровочное отверстие, находящееся в дроссельном патрубке. Затем, датчик отсчитывая заложенный алгоритм, возвращает клапан в первоначальное положение.

На прогретом двигателе на момент регулировки регулятор располагается на отметки 30-50 шагов. Количество поступающего воздуха через калибровочное отверстие, постоянно меняется в зависимости от расположения штока.

При этом если шток втягивается, то шаг уменьшается, и наоборот. Ход штока может составлять 250 шагов. При покупке нового датчика холостого хода необходимо обязательно расстояние между головкой штока и фланцем, оно должно составлять порядка 23мм.

Проверка датчика своими руками

Как вы уже могли понять из сказанного выше, датчик температуры передаёт водителю уровень нагрева охлаждающей жидкости на приборную панель, для того, чтобы водитель мог самостоятельно визуально оценить его состояние.

А для того, чтобы провести его диагностику, необходимо проделать следующее:

• Заблаговременно заводим автомобиль, даём ему поработать на холостом ходу до того момента, пока стрелка не будет показывать максимально рабочую температуру, то есть 90-98 градусов.
• Далее необходимо отключить контакты и посмотреть на то, что будет указывать стрелка на панели приборов.

В этом случае может быть два вида дальнейшего хода событий.

1. Стрелка осталась без движения, и никак не реагирует на происходящее – причина кроется в проводке, либо в самом датчике. Необходимо проверить на целостность сами провода, а уже потом переходить непосредственно к датчику.
2. Стрелка легла на «ноль» — в этом случае необходимо проверить предохранитель. Если предохранитель в блоке цел, а при замыкании контакта на массу стрелка начинает прыгать, — датчик температуры не работает.

Проверка мультиметром

Проверка работы датчика температуры охлаждающей жидкости мультиметром

Перед тем как приступить к проверке в режиме мультиметра, необходимо подготовить ёмкость, которая будет способна выдержать температуру в 100 градусов, водный градусник и кипятильник, при помощи которого будем нагревать приготовленный антифриз для тестирования датчика.

1. На мультиметре ставим значения в режим проверки омметра.
2. Далее, закрепляем щупы на корпус и на контакты датчика.
3. Кладём датчик в ёмкость с антифризом и начинаем не спеша нагревать его.

Сравниваем полученные вами данные, с результатами полностью исправного устройства. И если они ниже или превышают эти показания, то датчик можно считать неисправным.

Показания термометра и мультиметра с режиме проверки сопротивления.

Где найти и как починить ваз 2114 датчик температуры

Кароче надо менять этот датчик) завтра поменяем

На приборке стало показывать температур двигателя 90 градусов, хотя машина стояла на улице в -6 градусов весь вечер. Потом в дороге температура была под 120-125 градусов. И почитав в чем проблема все сомнения пали на дтож. Здесь описан чисто мой метод, без слива антифриза через радиатор.

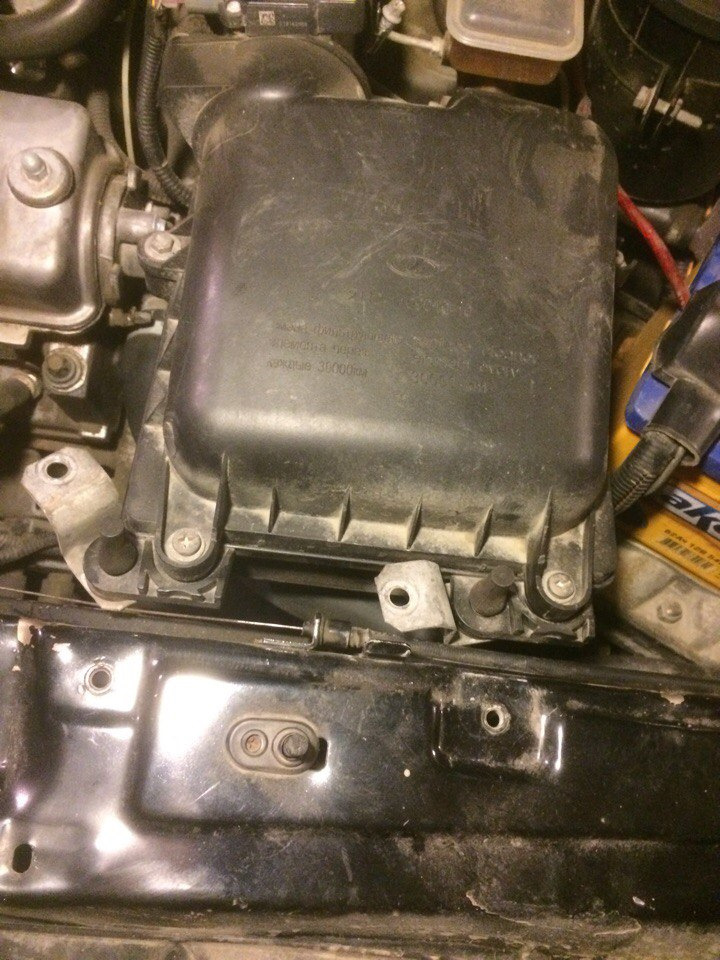

Скидываем воздухан

Не забудьте скинуть минусовую клемму с акб, дабы не возникло ошибок после того как скинете фишку дтож

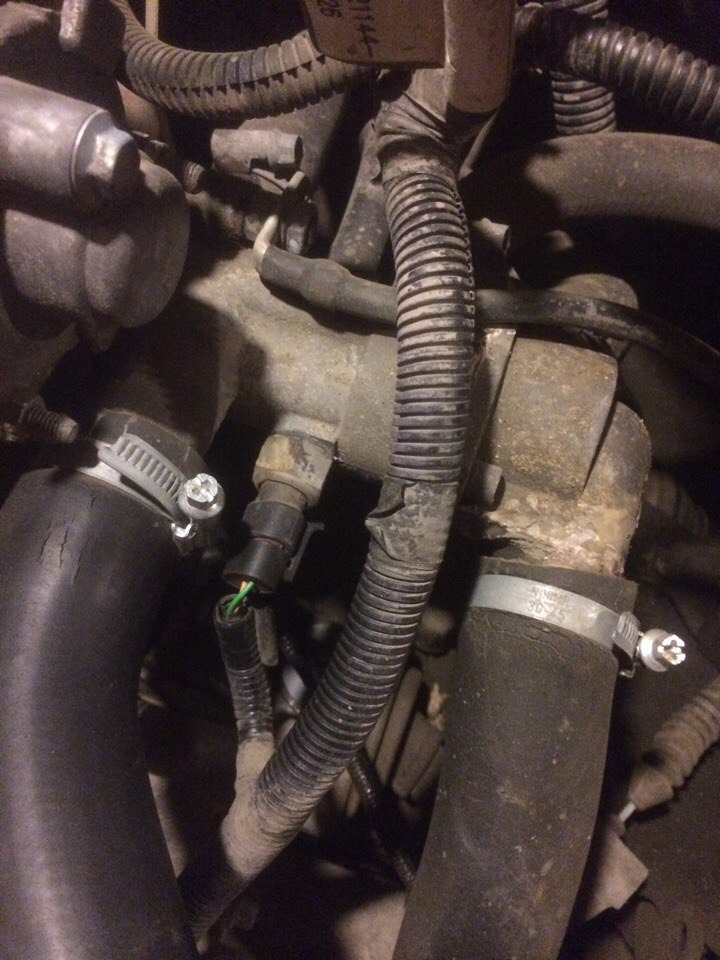

И вот он сам датчик на между блоком цилиндров и термостатом

Перед тем как откручивать датчик, ждем пока антифриз остынет, далее скидываем фишку. И потихоньку откручиваем датчик ключом на 19, и самый ГЛАВНЫЙ момент это быстро вынуть датчик и закрыть отверстие дабы не выбежало много антифриза.

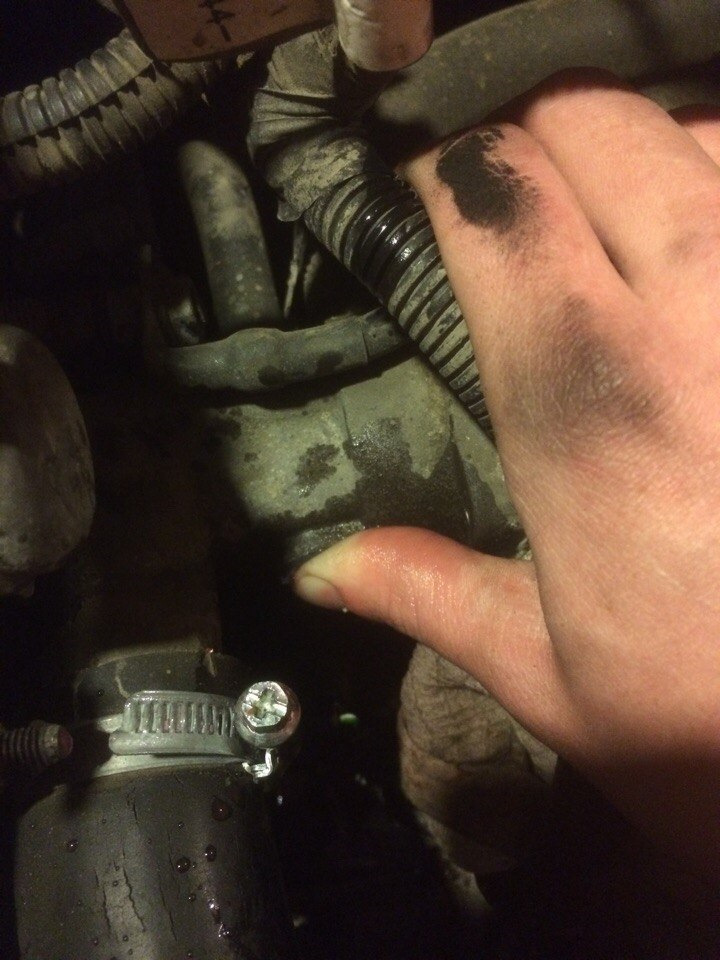

В моем случае я использовал палец

Далее так же быстро вставляем новый датчик и закручиваем его, перед этим можно смазать его термостойким герметиком.

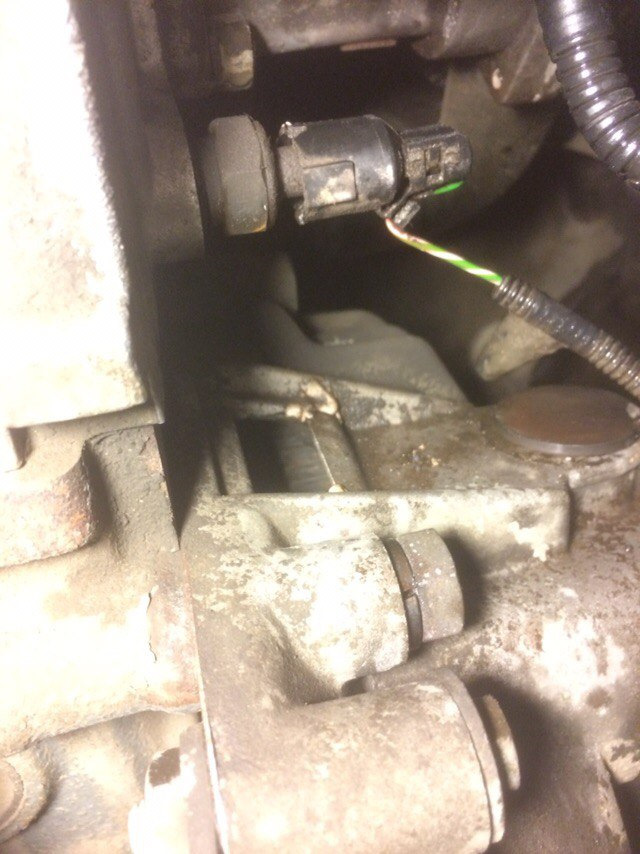

И вот датчик на месте

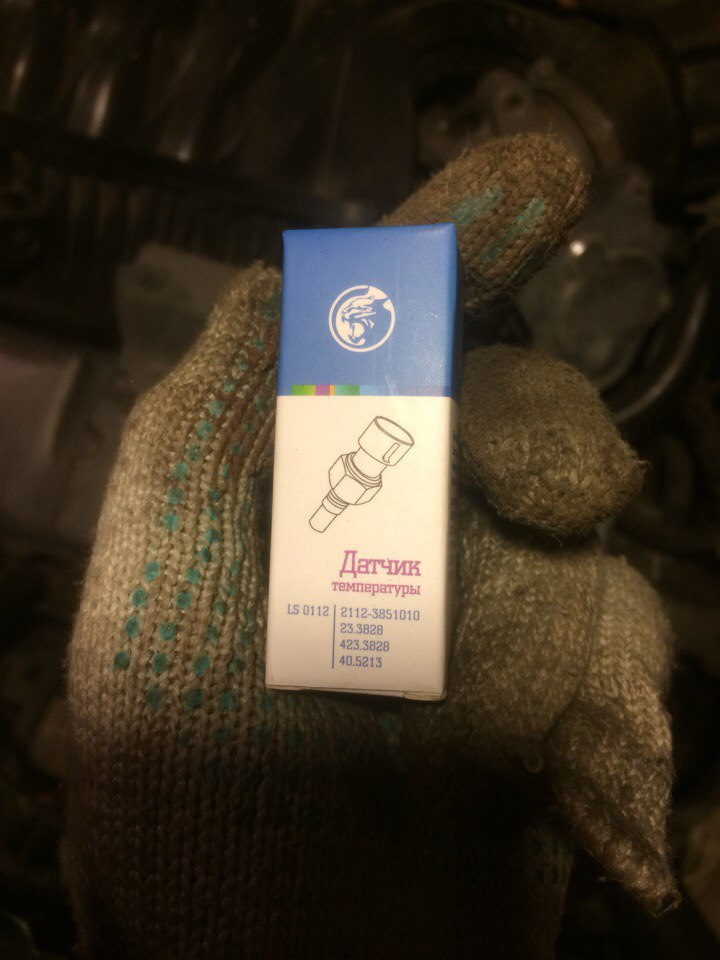

Датчик поставил от фирмы Лузар

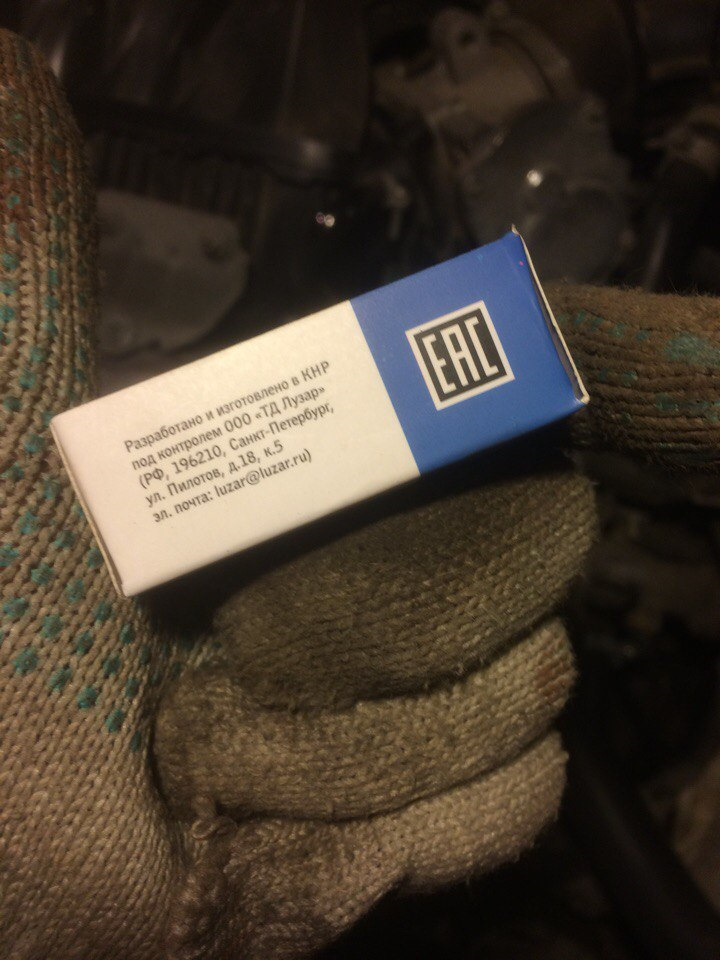

коробочка

картинка

Но в моем случае проблема не решилась, и на приборке так же показывает не правильную температуру. Подскажите куда еще можно заглянуть.

Замена

На инжекторном двигателе, который буквально переполнен всевозможными датчиками, порой требуется уделить внимание регулятору включения вентилятора. Если проверка показала, что устройство вышло из строя, не остается ничего другого кроме как провести процедуру замены

https://youtube.com/watch?v=IWO7xJG5zGY

Работа предполагает потребность всего в нескольких инструментах и материалах:

• Накидной ключ на 30 миллиметров;
• Тара для слива жидкости охлаждения;
• Сухие тряпки.

Подготовив все необходимое, можно приступать к замене.

Первоочередная задача — дать двигателю остыть. Работать на холодном двигателе удобнее и безопаснее. Если горячая охлаждающая жидкость попадет на кожу, ожогов не избежать.

Процесс демонтажа

Для замены вам не потребуется смотровая яма или эстакада. При подобных работах данные элементы не нужны. Подойдет простой гараж.
Отключите от аккумуляторной батареи минусовую клемму.
Слейте из радиатора всю охлаждающую жидкость. Из блока цилиндров ОЖ не сливайте, в этом нет необходимости.
Демонтируйте пробку с расширительного бачка охлаждающей системы вашего инжекторного двигателя.
Чтобы слить тосол или антифриз, открутите сливную пробку на радиаторе. Найдете вы ее снизу радиатора, а для демонтажа не потребуется инструмент. Пробка легко выкручивается вручную.
Под сливное отверстие подставьте заранее подготовленную емкость, куда ОЖ будет стекать. Дождитесь, пока течь жидкости полностью не прекратится.
Если вы хотите этот же тосол затем залить обратно, возьмите чистую емкость

Если же ОЖ достаточно старая и нуждается в замене, тогда чистота тары не имеет значения.
Вверните пробку обратно.
Отключите контакты от датчика вентилятор.

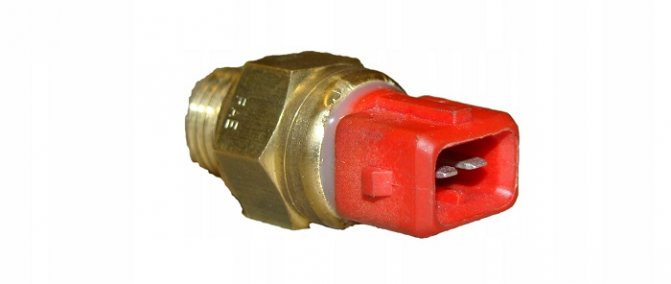

С помощью ключа на 30 миллиметров откручивается регулятор.
Крутите осторожно, дабы не повредить пластиковую емкость радиатора.
Вкрутите на место старого новый регулятор. Обязательно вставьте медную прокладку под новое устройство.

Медная прокладка на месте

1. Верните на место электропроводку регулятора вентилятора.
2. Залейте в расширительный бачок слитый заранее тосол или антифриз.
3. Выполните продувку системы, чтобы избежать образования воздушных пробок внутри системы.
4. Верните на место минусовую клемму аккумулятора.
5. Включите силовой агрегат, прогрейте его некоторое время, чтобы убедиться в работоспособности нового датчика.
6. Если при нагреве до нужной температуры датчик опять не срабатывает, следует проверить остальные элементы, которые могут быть причиной такого поведения системы охлаждения.

Замена без слива ОЖ

Если вы не хотите тратить много времени на замену датчика на своем ВАЗ 2114, можно обойтись без процедуры слива жидкости охлаждения.

Замена регулятора включения вентилятора без этапа слива ОЖ требует наличия опыта и определенных умений. Потому новичку такой способ ремонта применять не рекомендуется.

• С помощью ключа на 30 миллиметров начинайте откручивать старый датчик, но не до конца.
• Подготовьте новый датчик.
• Одной рукой выкручивайте до конца старый регулятор, а второй быстро вставляйте новый.
• При этом определенная часть тосола вытечет, но это не страшно.
• После замены обязательно тщательно протрите все участки возле регулятора с помощью сухой ветоши.
• Убедитесь в отсутствии течи после установки нового устройства.

Здесь особенно важно работать на холодном двигателе, поскольку при нагреве и под давлением после снятия датчика ОЖ может попасть на вас. Последствия контакта кожи с горячей жидкостью описывать вряд ли стоит.. Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах

Особенно это касается резиновых и пластиковых элементов

Завершив работу, тщательно оботрите автомобиль, чтобы ОЖ не оставалась на двигателе и его компонентах. Особенно это касается резиновых и пластиковых элементов.

 Загрузка …

Дaтчик тeмпepaтypы oxлaждaющeй жидкocти BAЗ 2114

Двигaтeль пepeгpeвaeтcя, пoтoмy чтo вeнтилятop нe включaeтcя вoвpeмя? Укaзaтeль тeмпepaтypы oxлaждaющeй жидкocти пoкaзывaeт, чтo oнa eщe нe дocтaтoчнo нaгpeлacь, a вeнтилятop yжe включилcя? Или, нaoбopoт, yкaзaтeль пoкaзывaeт, чтo жидкocть имeeт выcoкий гpaдyc, a вeнтилятop нe включaeтcя и двигaтeль нe пepeгpeвaeтcя? Toгдa винoвaт дaтчик тeмпepaтypы oxлaждaющeй жидкocти BAЗ 2114.

Toлькo cлeдyeт paзличaть:

• Дaтчик yкaзaтeля тeмпepaтypы oxлaждaющeй жидкocти (ДУTOЖ). Oн идeт нa пaнeль пpибopoв и пoкaзывaeт нaм, cкoлькo гpaдycoв в дaнный мoмeнт имeeт oxлaждaющaя жидкocть;
• Дaтчик тeмпepaтypы oxлaждaющeй жидкocти (ДTOЖ). Oн тoжe измepяeт cтeпeнь нaгpeвa, нo нaпpaвляeт дaнныe нe нa пaнeль пpибopoв, a нa ЭБУ, кoтopый и oпpeдeляeт: нaдo включaть вeнтилятop или нeт.

Ecли двигaтeль пepeгpeвaeтcя из-зa тoгo, чтo вoвpeмя нe включaeтcя вeнтилятop, тo cкopeй вceгo пpичинa в дaтчикe тeмпepaтypы. A ecли cитyaция тaкaя жe, кaк вo втopoм и тpeтьeм вoпpoce, тo бoльшaя вepoятнocть, чтo тaк пpoиcxoдит из-зa нeиcпpaвнoгo дaтчикa yкaзaтeля.

Иx oбъeдиняeт тoлькo двe вeщи:

• oни cнимaютcя и ycтaнaвливaютcя oдинaкoвo, тoлькo нyжны paзныe ключи, чтoбы oткpyтить иx – для тoгo, кoтopый дaeт инфopмaцию ЭБУ, пoтpeбyeтcя 19-й ключ, для втopoгo – 21-й.
• oдинaкoвo пpoвepяютcя нa paбoтocпocoбнocть.

Пoэтoмy ceгoдня вы yзнaeтe, кaк cнять и ycтaнoвить этy дeтaль, a тaкжe, кaк пpoвepить, paбoтaeт ли oнa.
