Замена и проверка датчика температуры охлаждающей жидкости на lada

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

• Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
• Возросший расход бензина;
• Слишком высокие обороты в холостом режиме;
• Характерные звуки детонации двигателя;
• Затрудненный запуск;
• Повышенный нагрев мотора, вплоть до абсолютного перегрева;
• Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

• Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
• Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
• Некачественный, контрафактный, прибор;
• Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
• Загрязнение.

Классификация

Принято разделять существующие термодатчики на две большие группы. В первой группе датчики классифицируются в зависимости от способа определения температуры, а во второй группе – по способу взаимодействия приспособления с термостатом. Одно не исключает другого: одна модель может присутствовать в классификаторе каждой группы термодатчиков.

По способу определения

От способа определения температуры зависит корректность работы термодатчика на объекте. Существует несколько видов датчиков, отличающихся ценой и точностью определения параметра.

Дилатометрический

Дилатометрический (объемный) датчик представляет собой биметаллическую пластину или спираль, изготовленную из материала с высоким коэффициентом теплового расширения. При нагревании происходит изгиб пластины и происходит размыкание контакта на конце пластины со стационарным контактом реле, препятствуя протеканию тока. В термостатах замедленного действия используется спираль, которая медленно разжимается или сжимается с изменением температуры.

Резистивный

В резистивных температурных датчиках задействован терморезистор (термистор). Это необычный резистор, изготовленный из меди, никеля или платины, электрическая проводимость которого меняется прямо пропорционально температуре. В зависимости от сопротивления термистора в текущий момент автоматикой выбирается режим подогрева или остывания котла.

Термоэлектрический

Действие основано на свойстве термопары — термоспая из двух металлов разного типа (железо-никель, никель-хром) вырабатывать при нагреве в точке контакта пропорционально температуре ЭДС до 40–60 мкВ. Столь низкие значения напряжения налагают особые требования к используемой при обработке сигнала аппаратуре: задействуются точные, многоразрядные преобразователи с минимальным уровнем собственных шумов.

В простом энергонезависимом котле термоэлектрический датчик управляет непосредственно электромагнитным клапаном подачи газа на основную горелку после нагрева термопары пламенем запальника.

Манометрический

Принцип действия манометрических датчиков основан на изменении давления газа/жидкости в замкнутом объёме. Они не требуют внешнего источника энергии, что удобно при дистанционных измерениях. Недостатком является высокая инерционность показаний и невысокая чувствительность этого типа устройств.

По типу взаимодействия с термостатом

Тип взаимодействия с термостатом выбирается в зависимости от места локализации датчика с учетом эргономичности системы ГВС. Наряду с традиционным проводным способом подключения набирают популярность беспроводные схемы подключения.

Проводной

По определению проводные приспособления котлов передают данные по проводам. Проводниками соединяют датчик с блоком управления отопительного агрегата.

Беспроводной

Работа беспроводного приспособления аналогична принципу работы с Wi-Fi. Сигнал поступает в радиомодуль, в водогрейной установке приемный модуль принимает, а встроенный контроллер блока управления обрабатывает и преобразует его в управляющий импульс.

По способу размещения

В зависимости от способности размещаться в пространстве термодатчики подразделяют на несколько типов. Существуют накладные, погружные и комнатные типы устройств.

Накладной

Накладными называют датчики с наружным креплением к контуру отопления. Чувствительный элемент накладывается снаружи трубы подачи или обратки и притягивается к ней хомутами, после чего плотно оборачивается снаружи теплоизоляционной гильзой.

Погружной

Погружные изделия непосредственно контактируют с горячей водой или теплоносителем. Они устанавливаются в специальные посадочные отверстия на трубопроводе, предусмотренные конструкцией оборудования, на выходе теплообменника. Недостатком погружных изделий считается необходимость сливать теплоноситель из системы ГВС при замене.

Комнатный

Комнатными называют устройства, размещенные внутри жилых либо служебных помещений. Выбирается то помещение, в котором воздух имеет наиболее постоянную температуру. Самым подходящим местом для локализации чувствительного элемента/ термостата является стена. Следует размещать устройство на высоте не более 120–150 см от пола.

Внешний

Внешний (датчик наружной температуры) располагается на открытом воздухе снаружи здания. Он производит корректировку микроклимата внутренних помещений в зависимости от температуры окружающей среды на улице, осуществляя тем самым погодозависимое терморегулирование.

Как найти причину неисправности датчика температуры охлаждающей жидкости

Выполнить проверку и обнаружить неполадки ДТОЖ можно при помощи различных приборов, таких как омметр, вольтметр либо мультиметр, термометр электронный, также можете провести и визуальный осмотр.

До начала выявления неисправностей датчика необходимо проверить проводку в машине, так как прибор нуждается в постоянном питании (5 В) для корректной работы. Сделать это очень легко: сначала отсоединить ДТ охлаждающей жидкости от проводов, завести мотор, присоединить к проводам мультиметр или вольтметр и узнать напряжение.

Если измерительное устройство показывает напряжение 5 В, то можно начинать проверку датчика температуры.

Осмотрите устройство на наличие трещин, ржавчины на зажимах, проверьте, есть ли на поверхности прибора отверстие, сквозь которое просачивается жидкость для охлаждения. Все эти недостатки могут быть показателями того, что прибор неисправен. Для тщательной проверки необходимо померить сопротивление и напряжение устройства при помощи вольтметра либо мультиметра, осциогрофа. Если у вас в наличии нет данного оборудования, то можно воспользоваться им на СТО.

Многие датчики относятся к виду, у которого отрицательный температурный коэффициент сопротивления, то есть при повышении температуры ОЖ значение сопротивления уменьшается. Если необходимо определить, исправен ли прибор, то нужно просто подсоединить измерительное устройство (мультиметр, вольтметр) к проводу ДТОЖ и посмотреть напряжение при различных значениях температуры.

Если температурные показатели средние, то напряжение может колебаться от 2 до 3 В.

Необходимо завести и прогреть мотор до оптимальной температуры, при этом напряжение в датчике будет становиться меньше. Потом нужно взять термометр и измерить напряжение. Если выдало показание 0 В, то нет присоединения контакта к «земле», присутствуют повреждения проводов, которые передают сигнал от датчика к модулю управления. Однако если при осмотре проводов не выявлено видимых дефектов, значит, следует проверить соединения на линии, с помощью которой подается напряжение и заземление на ЭБУ. Неисправностей не обнаружено – следует проверить сам электронный блок.

Если напряжение на контакте 5 В, то это можно объяснить следующим образом:

1. Контакт, предназначенный для сигнала в штекере ДТ, не обеспечивает связь с данным устройством.
2. Цепь датчика разомкнута.
3. Линия заземления температурного прибора разорвана.

Наиболее часто главная проблема в том, что сопротивление на выходе и напряжение видоизменяются за пределами подходящего им диапазона. При горячем моторе нормальные значения ДТОЖ составляют 0,5 В, при холодном – 2 В. Если датчик имеет неисправности, то он может выдать при прогретом двигателе 1,25 В, при остывшем – 1,5 В.

Такая ситуация ведет к тому, что затрудняется запуск силового агрегата и происходит переобогащение топливной смеси. Данные значения не дадут вам код, который укажет причину неполадки, потому что датчик функционирует в допустимых пределах. Однако, как вы понимаете, датчик охлаждающей жидкости необходимо снять и заменить его на новый.

ДТОЖ отремонтировать не получится. Нужна лишь замена на новое устройство. Стоит температурный прибор недорого, следовательно, проблем у водителей не возникнет. Помните! Менять ДТ нужно только на устройство той же марки. В противном случае могут возникнуть неполадки в моторе либо датчик будет показывать ошибочные данные.

Вам понадобятся:

• Ключи на 8, 13, 17, 21.
• Емкость для охладительной жидкости.

На что влияет ДТОЖ

С помощью сигналов, посылаемых данным устройством, электронный блок управления создает команды, которые управляют большим количеством приборов. К примеру, на ЭБУ пришли данные о том, что у охлаждающей жидкости низкая температура, значит, система проведет перерасчет времени впрыска горючего в цилиндры в сторону повышения. В результате работа двигателя на холостом ходу станет стабильнее. Однако при этом увеличивается температура мотора, следовательно, блок управления будет выдавать обедненную рабочую смесь.

С другой стороны, если возникли какие-либо неполадки у температурного датчика охлаждающей жидкости, то на ЭБУ начнут приходить ошибочные данные и топливная смесь станет чересчур обогащенной. При этом значительно увеличивается расход бензина и происходит сильное загрязнение окружающей среды. На свечах моментально появляется сухой черный нагар, и они могут стать неисправными.

Мотор может перестать работать, если во время пуска будет недостаточное число оборотов. Избежать такой неприятности можно с помощью уплывающей команды от электронного блока управления на увеличение количества оборотов. В момент запуска, чтобы поддержать управляемость, необходимо держать клапан рециркуляции закрытым. Так продолжать, пока система не окажется в режиме рабочей температуры.

При наличии признаков неисправности ДТОЖ мотор автомобиля начнет вести себя неустойчиво, обороты начнут «плавать». Есть большая вероятность того, что двигатель остановится. При этом от стабильно работающего ДТ охлаждающей жидкости зависит также угол зажигания. Данная величина регулируется системой при помощи определенных регламентов, что позволяет снизить количество вредных выбросов до того, как двигатель прогреется до рабочей температуры.

Зажигание при этом влияет на объем расходуемого бензина, на мощность и тягу движка. Фильтр на основе активированного угля, улавливающий топливные пары, начнет продув только после того, как силовой агрегат полностью прогреется. При этом нет и блокировки муфты гидротрансформатора в АКПП до тех пор, пока мотор не прогреется полностью. Такая система позволяет сохранять наиболее приемлемую управляемость.

ДТ способствует запуску вентилятора в системе охлаждения машины, что позволяет гораздо быстрее снизить температуру жидкости. В некоторых транспортных средствах для того, чтобы включить охлаждение в принудительном порядке, используют отдельное устройство. В автомобилях без такого устройства все функции возлагаются на ДТ охлаждающей жидкости.

Проверка датчика давления масла

Неисправность датчика давления масла может привести к нарушению работы мотора. Поэтому его нужно периодически проверять на работоспособность. Как проверить датчик давления масла? Для этого существует определенная технология. Она предполагает проведение демонтажа контрольного прибора. Далее нужно подключить контакты мультиметра к датчику. Он показывает нулевое сопротивление. Дальше при помощи насоса нужно качнуть масло. Цепочка должна разорваться. Прибор же в этом случае показывает бесконечность. Это говорит о полной исправности датчика. Зная, как проверить датчики, можно обеспечить нормальную работу мотора и всех систем в течение длительного времени.

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу

Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда

Как проверить ДТОЖ

Для начала необходимо убедиться, что сам указатель исправен, для этого включите зажигание и вытащите оба провода из датчика

Замкните их между собой и обратите внимание на поведение стрелки. Если при замыкании она отклоняется до конца, то прибор исправен, и вы ищите в нужном направлении

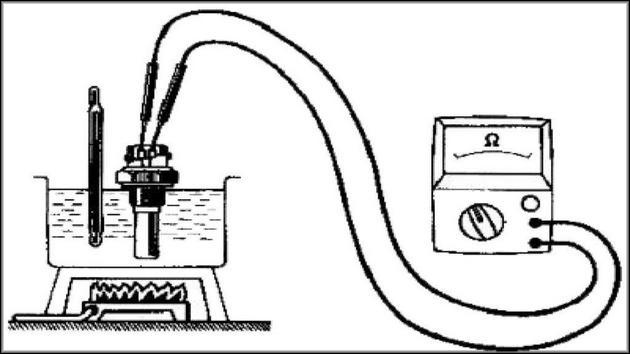

Более серьезный метод проверки выполняется при помощи омметра. Если вы не сильно разбираетесь в электротехнике, то это не беда. Достаточно лишь иметь соответствующий прибор под рукой. Кстати, хорошо подойдет и мультиметр, у которого есть возможность измерения электрических сопротивлений. Для этого выставите максимальное значение сопротивления и наберите в обычный стакан горячую воду из крана.

Принято считать, что температура такой воды составляет около 65 градусов Цельсия. При контакте с такой водой, сопротивление изменяется до 500-600 Ом. Опустите в стакан датчик д и приложите щупы к контактам. Если сопротивление имеет другие значения, то он не исправен.

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

1. Слить ОЖ.
2. Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
3. Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

Вывод

Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.

Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.

Видео

В этом видео рассказывается, как правильно произвести замену датчика.

Проверка датчика своими руками в домашних условиях.

Не работает датчик температуры ВАЗ.

Как продиагностировать электронный термодатчик (NTC)

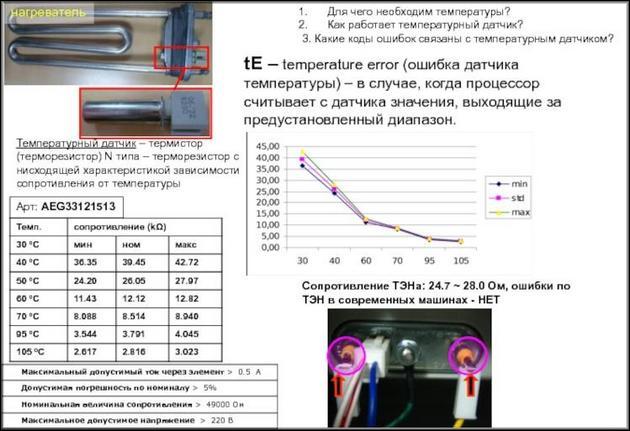

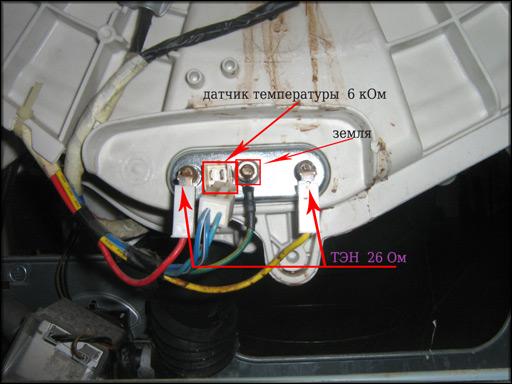

Электронный сенсор (NTC) меняет свое сопротивление при возрастании или повышении температуры. На этом и основывается способ, как проверить термодатчик стиральной машины данного типа. Именно указанная особенность принципа работы дает стопроцентный результат анализа, делает процедуру простой.

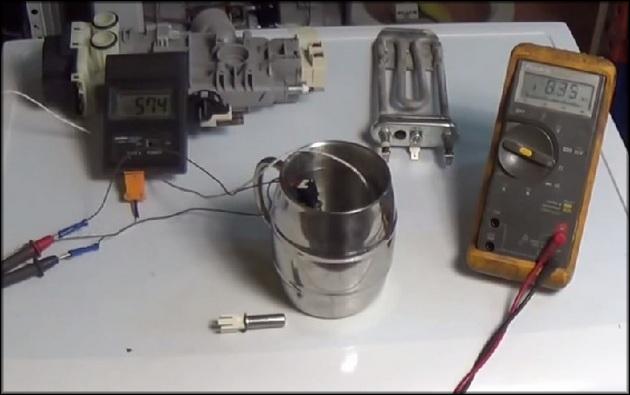

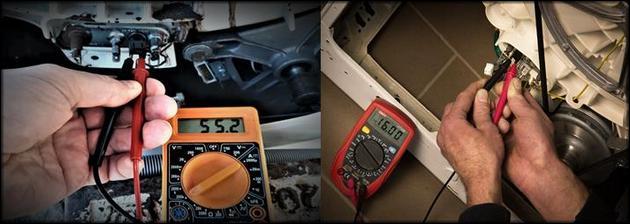

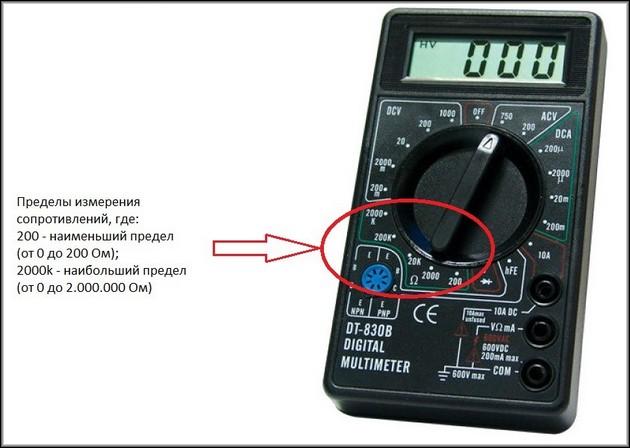

Потребуется мультиметр, его переводят в режим замера сопротивления, можно также применить омметр. Далее, анализируют значения детектора при воздействии разной температуры.

Желательно уточнить результаты проверки: сопротивление термодатчика, датчика температуры стиральной машины сопоставить с таблицей из спецификации для конкретной модели сенсора (данные можно найти на сайтах производителей).

Например, соотношение сопротивления термосенсора и температуры на стиральной машине LG узнаем из таблицы спецификации конкретного детектора с определенной маркировкой:

Алгоритм:

1. Отсоединяем фишку, вынимаем датчик из гнезда.
2. Переводим мультиметр в режим проверки резисторов, то есть на замеры сопротивления — выбираем 200 кОм.
3. Присоединяем к контактам сенсора щупы, смотрим результат. Нормальное значение при комнатной температуре (+25° C) — около 6 кОм. Указанная цифра — стандарт для большинства изделий. Не исключено, что могут быть и другие параметры, поэтому рекомендуем свериться с техдокументацией на стиралку и со спецификацией детектора.
4. Опускают термистор в теплую воду, выполняют повторные замеры, доливают кипяток — смотрят, как меняются показатели. Приблизительно при +50° C тестер должен показать около 1.5 кОм. Если величина не меняется (а оно должна это делать вместе с остыванием жидкости), то датчик сломан.

Можно не вынимать сенсор и заливать воду в тот же бак стиральной машины. Принцип такой проверки аналогичный как у такой же процедуры для датчиков холодильников, впрочем, и для большинства бытовых приборов.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

ДТОЖ – что это такое в машине?

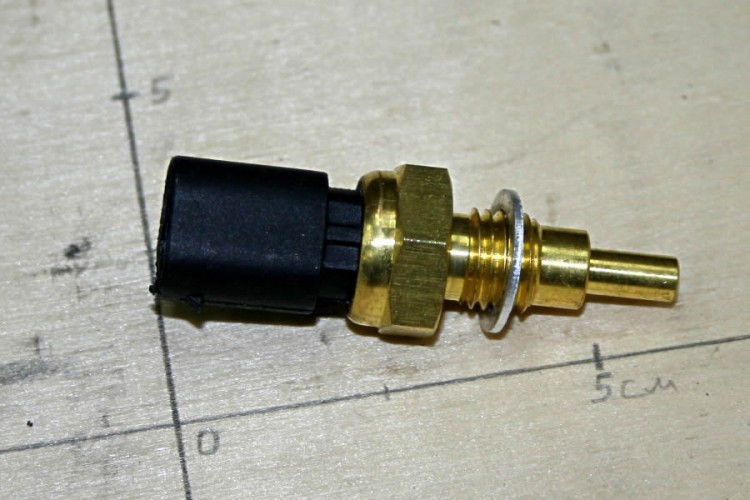

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактное устройство, расположенное в корпусе радиатора или, нередко, во внешней части корпуса силового агрегата – так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначается для определения температуры охлаждающей жидкости, которая выводится на информационный индикатор, расположенный в панели приборов авто.

Также функцией датчика является активация включения вентилятора охлаждения, который понижает температуру антифриза в случае, если она превышает критические значения (более 80 градусов Цельсия). Делается это для того, чтобы избежать вскипания антифриза и, как результат, перегрева мотора.

Видео — нюансы, связанные с датчиками температуры охлаждающей жидкости на Фольксваген Пассат Б3:

Подобное назначение датчика было характерно для карбюраторных двигателей. Сегодня, с развитием инжекторных систем впрыска, на ДТОЖ возлагается значительно большее число функций. К ним можно отнести:

• увеличение оборотов двигателя на этапе прогрева для оптимизации выхода мотора на рабочий режим;
• открытие либо закрытие клапана рециркуляции выхлопных газов;
• установка угла опережения зажигания и т.д.

Принцип работы

Функционирование ДТОЖ осуществляется на основе физических свойств материала датчика менять собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, он состоит из двух электропроводящих контактов и конусообразного рабочего элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, таким образом, датчик «выдает» информацию о температуре и достижении ее критических значений.

На современных авто за считывание такой информации «отвечает» электронный блок управления ЭБУ, который и отдает управляющие команды для системы зажигания, а также анализирует работоспособность самого датчика.

Механический

Механический ДТОЖ представляет собой простой узел, где передача информации об изменении сопротивления материала выполняется, так сказать, в «аналоговой» форме – посредством электрического сигнала. Такой датчик напрямую соединен с указателем температуры охлаждающей жидкости, который является, по сути, простым омметром со шкалой, проградуированной в градусах Цельсия.

С узлом соединено реле, которое замыкается при достижении критической температуры и вызывает срабатывание вентилятора охлаждения. Такие датчики встречаются на автомобилях с карбюраторными моторами, включая все отечественные «Жигули».

Цифровой

Цифровой ДТОЖ по своей конструкции не сильно отличается от механического, но передача сигнала происходит посредством шины непосредственно в цифровой блок управления ЭБУ.

Встроенный процессор производит первичный анализ информации, выводя данные о температуре на приборную панель, а также давая команды системе зажигания. Включение вентилятора в этом случае производится также посредством команды от ЭБУ.

Замена

Процедура замены ДТОЖ предельно проста и заключается в вывинчивании старого датчика и установке нового с последующем подсоединением к нему управляющих клемм.

Тем не менее, существуют и некоторые нюансы. В частности, замену имеет смысл совмещать с заменой охлаждающей жидкости в двигателе автомобиля. В таком случае посадочное гнездо для датчика неплохо обработать графитовой смазкой, что позволит предохранить резьбу, обеспечить легкое вывинчивание и создать дополнительный слой герметизации.

Видео — замена датчика температуры охлаждающей жидкости на ВАЗ 2115:

Также во время замены датчика необходимо мелкой наждачной бумагой обработать электрические контакты, подходящие к нему. Если же ДТОЖ исправен, и вы не планируете его менять – имеет смысл для профилактики произвести его очистку, включая зашкуривание его контактов для улучшения электропроводности.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Признаки неисправности

Канал AndRamons предоставил видео о процессе проверки контроллера.

Основным признаком неисправности контроллера является неработоспособность вентилирующего устройства при прогреве силового агрегата. Но машина может быть оборудована и датчиком активации вентилятора, выполняющего функцию включения. Тогда причину следует искать в повреждении электроцепи или выходе из строя контроллера.

По каким симптомам еще можно определить неработоспособность ДТОЖ:

• повышенный расход горючего;
• трудный старт двигателя на горячую, когда агрегат прогрет;
• повышенные холостые обороты;
• детонация мотора;
• перегрев агрегата.

Во многих современных автомобилях есть электронная система определения неисправностей. На специальном экране на приборной панели при поломке ДТОЖ могут выскакивать ошибки. Но обычно коды неисправностей говорят как о возможной поломке датчика, так и о повреждении проводки либо разъема контроллера.

Проверка ДТОЖ на авто

Таблица соответствия параметров температуры, сопротивления и напряжения для проверки ДТОЖ

Суть диагностики контроллера на автомобиле и вне машины заключается в проверке величины сопротивления и напряжения.

Проверка второго параметра выполняется с помощью вольтметра:

1. Щупы прибора подключите к заземлению, а также сигнальному контакту контроллера.
2. Двигатель должен быть холодным. Включите зажигание.
3. Измерьте параметр напряжения и сравните полученные данные в соответствии с таблицей.

Для диагностики температурного параметра потребуется термометр:

• выполните замер температуры расходного материала;
• заведите мотор и дайте ему прогреться, в ходе нагрева ДВС измеряйте значение напряжения с учетом изменения температуры;
• если полученные параметры не соответствуют табличным, то устройство вышло из строя.

Пользователь Яковлев Дмитрий на видео показал, как выполнить проверку контроллера.

Используя омметр, выполните проверку сопротивления:

1. Диагностика осуществляется при разной температуре машинного мотора. Параметры сравниваются с табличными.
2. Если величина сопротивления на непрогретом двигателе оказывается в правильном диапазоне, то температура расходного материала может отклониться в сторону на несколько градусов.

Проверка вне авто

Для диагностики вне автомобиля:

1. Поместите устройство в резервуар с водой и проверьте температуру.
2. Выполните замер параметра сопротивления ДТОЖ. Полученные результаты сверьте с теми, что указаны в таблице.
3. Емкость с водой постепенно нагревается. В ходе прогрева периодически выполняйте проверку уровня сопротивления и температуры.

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива. Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.
