Установка бсз на мотороллер муравей

Диностартер от муравья принцип работы

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Основные неисправности

  • Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
  • Конструкционные, обусловленные особенностями конструкции
  • Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в  том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Разборка

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить.  Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.

Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Проверка обмоток ротора

Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.

Как настроить магнето на мотороллере муравей видео

kak-nastroit-magneto-na-motorollere-muravei-video.zip

Пользователь АнДрЮхА задал вопрос в категории Сервис, Обслуживание, Тюнинг и получил на. Как установить магнето на. Только есть один ньюанс когда пускается дизель, ток который начинает вырабатывать генер, полностью идет на обмотку возбуждения, потому как на тракторе больше. Как настроить магнето А кто какое значение Как настроить магнето на. Мотороллер муравей, тула, электрон старые модели скутеров. Рубрика мотороллеры. Как настроить магнето D 637. Как натянуть провисшую цепь на мотороллере. Только что закончил капиталить двигатель Муравья и решил написать небольшой отчет по установке магнето. Карбюратор на мопеде настроить можно, если под рукой есть инструкция, или же когда рядом. ОТЕЧЕСТВЕННЫЕ МОТОЦИКЛЫ. Как настроить магнето.. Установка Магнето На Мотороллер Муравей Инструкция. Магнето на муравей.Главная Как настроить зажигание на мотороллере муравей. Магнето зажигания тракторное регулировка видео. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Как установить момент зажигания на мотороллере. Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Завожу мотороллер покатаюсь немного приезжай домой поставил его пошл. Подпишись на новый канал. Идея установки магнето на силовые агрегаты всякого рода механических помощников. Кстати, после установки магнето они будут ни к чему. Как снять диностартер без стандартного съемника на мотороллере. Стоит такое тракторное магнето на туловском двиге лебедка у меня огород пахать. Муравей Вставлю свои пять. Для деревенского жителя Муравей это все. Мотороллер муравей переделка зажигания от магнето. Как натянуть провисшую цепь на мотороллере Муравей? .Как Настроить Магнето На Муравей. Все действия проходят с правой стороны мотора. Установка зажигания на мотороллере Муравей. Как выставить зажигание на муравье. Принцип работы системы зажигания скутера основывается на воспламенении топливно. Купи себе велик если Ты Муравей настроить не. Михаил, снимаешь крышку! ! Подпишись на новый канал. Как настроить магнето на мотороллере муравей. Если зажигание штатное цепляем. Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие. Ставлю магнето вс норм работает. Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Настройка контактного магнето на. V Как сделать БСЗ Как подключить. Порядок действий такой Открутите кожуха защиты двигателя. Мотороллер оснащн колсами меньшего диаметра двигатель, которому. В этом случае, номинальное сопротивление с наконечником свечи будет составлять на H D. Как выставить зажигание на муравье магнето Как настроить магнето. Фотоотчт Переделка мотороллера Муравей на магнето. Как установить магнето на мотороллер Муравей

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

Щось пішло не так

Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе. Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова. Двигатель, которому я посвятил последние два дня уже был переделан на магнето. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим. Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу.

Электросхема на мотоцикл Муравей

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.

В ремонте тоже пригодится:

  • Глянцевый натяжной потолок с подсветкой фото
  • Маринад для тыквы на зиму
  • Ремонт тонометра omron своими руками

Регулировка зазора между контактами прерывателя

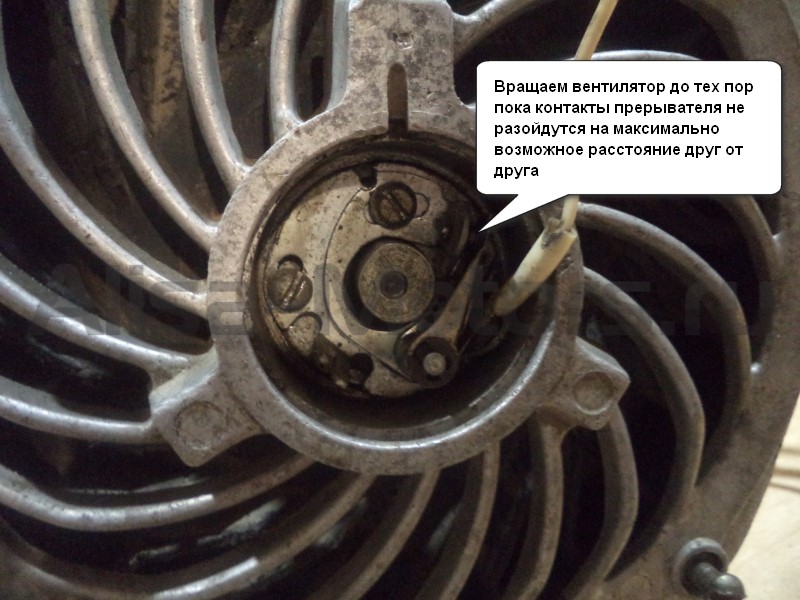

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился?

Для того чтобы любой ДВС запустился и «хорошо работал» (а на вашем мотороллере установлен именно Двигатель Внутреннего Сгорания) в него нужно подать топливо и после в нужный момент его поджечь. Более того двигатель не работает всего в двух случаях:

  • либо не чему гореть…
  • либо не чему поджечь…

Вас интересует второй случай. И так:

Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма (КШМ). Как происходит это преобразование известно из курса «Физики» начальной школы.

Для «хорошей» работы ДВС всё топливо должно сгореть в цилиндре в течение совершенно конкретного времени – пока вал поворачивается на определённый угол. Как на рисунке ниже:

Для того чтобы топливо сгорало в необходимые моменты движения поршня по цилиндру его нужно своевременно поджечь. В двигателе «Муравья» зажигание топлива производится искрой в разряднике называемым свечой зажигания. Организует образование искры между электродами свечи, система зажигания, состоящая из ниже перечисленных элементов:

  • свеча зажигания;
  • катушка зажигания с конденсатором;
  • прерыватель тока;
  • источника тока (аккумуляторной батареи и генератора);
  • соединительных проводов.

Как работают и взаимодействуют между собой перечисленные элементы можно прочитать всё в том же «Букваре по физике» для начальной школы. Здесь я только напомню, что искра в свече зажигания возникает в момент размыкания контактов прерывателя. Именно этот момент времени необходимо уловить при установке момента зажигания. «Физически» это сделать достаточно просто. При отключённом источнике тока контактами прерывателя зажимаем полоску бумаги. Плавно проворачивая вал отбора мощности двигателя одной рукой, другой тянем за нашу бумажную полосочку. Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Теперь нужно организовать «подачу искры» в необходимый момент движения поршня. Этот процесс также не отличается мудрёностью. В отверстие от вывернутой свечи зажигания вставляем «спичку» длиной примерно 250 – 300 мм. Вращая вал отбора мощности, определяем положение поршня в верхней мёртвой точке (ВМТ) и делаем отметку на спичке. От этой отметки вверх откладываем 10 мм – это будет точка зажигания топлива, положения поршня, когда в свече зажигания должна появиться искра и произойти зажигание топлива. Вращая вал отбора мощности, помещаем поршень в точку зажигания. Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Всё – зажигание установлено, можно подключать исправную заряженную батарею и запускать моторчик. Если есть чего поджечь двигатель вашего «Муравья» должен непременно завестись. Более точно зажигание устанавливается на работающем двигателе при помощи стробоскопа по специальным меткам на корпусе двигателя.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Вот так – удачи на дороге вам и «муравью»…

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Рекомендуем прочитать:

Инструкция по сборке-разборке, советы по ремонту

Приветствую всех!Требуется расширенный совет от тех, кто в свое время имел большой опыт эксплуатации мотороллера “Муравей”, либо “Тулица”, либо мотоцикла “Тула”.

История такая.Есть самодельный трактор.

— изначально на нем был установлен новый двигатель от мотороллера “Тулица”, который успешно отработал лет 12. Взамен был установлен б/у двигатель от мотоцикла ТУЛА. Различался от мотороллеровского коробкой и лепестковым клапаном, на сколько я знаю. О других различиях не в курсе.

Последние года каждую весну, помниться, всегда были проблемы с запуском, так как хранился он в сыром холодном сарае. Можно было 2 часа провозится, меняя свечи, “прыская бензин в цилиндр”, пока стабильно не заведется. Далее, день “туповатой” работы мотора, но зато потом, когда “пропер*иться” все лето и запуск с пол оборота и отличная работа.

Последние несколько лет его вообще не трогали. Двигатель после длительного простоя. Еле заводился. Не набирал обороты. Стрелял. Катушка била током. Поменял катушку зажигания на старую запасную — заводка стала лучше, работа стабильнее. Покатался — тянет, едет, но не так как должен.

Постоял пару дней — не заводится. Даже признаков жизни не подает. При этом и топливо поступает и искра есть. Меняю катушку опять на старую. И ставлю новую контактную группу. Устанавливаю зажигание. Опять с трудом заводится. Но потом “поиграв” со свечами, с настройкой карбюратора, прогрелся и стала очень бодрая стабильная работа (!) Очень резво откликался на педаль газа. Из трубы вылетело много гари. Думал, что победил его… Хотел оставить до лета.

Вчера опять не завелся. Если схватывает, то не на долго. Свеча сразу сыреет. Искра голубая вроде как есть. Либо плохая контактная группа либо катушка. Сегодня ставил новую катушку от ИЖ на 12В и новые свечи. Точно такая же ситуация. На сухой свечке сразу схватит и пару раз “дыр-дыр-дыр” и всё, залило. Иглу пробовал опустить. Ситуация не поменялась.Компрессия на холодном 9. Накачивает с двух оборотов. Аккум менял. Топливо полностью менял. Залит 92-й с маслом для двухтактных двигателей, которое разводится как 1:50 (!) не как родное М8В1 — 1:20

1. В чем может быть проблема и куда копать? Когда завелся, проработал же нормально час.2. Нужно ли пробовать менять маленький кондёр на катушке?3. Какой зазор ставить в контактной группе? Где-то пишут 0,4 По книжке пишут 0,7. У меня стоит 0,7.3. При проверке установки зажигания контрольная лампочка должна загораться, когда поршень не доходит до ВМТ на 2,8-3,2 мм. Это сведения из книжки, НО по двигателю Тулица (!) А как должно быть на двигателе ТУЛА? Где-то пишут в инете, что зазор должен быть 3,5-4 мм.

Выручайте! =) Может свежие форумы где есть по этим моторам?!

К таким излишествам как точная установка момента искрообразования, большинство владельцев «Муравьев» относятся скептически , зачастую даже с пренебрежением… А зря. «Муравей» он хоть и древний аппарат, но к своевременному уходу осень чувствителен и хорошему хозяину отплачивает долгой и безотказной работой. Вопреки расхожим мифам и легендам об его ненадежности.

муравейник скутер

Я поставлю свои пять центов.

Сначала решите, для каких целей будет использоваться самокат и как часто он будет эксплуатироваться. С пробегом 2000 лет, вероятно, все в порядке, поэтому не трогайте рабочую систему, но поставьте батарею на 12 В / 17 ч, идите спокойно и начните с ключа. Десятки тысяч людей должны путешествовать, чтобы привести династартера в состояние инвалидности.

Что касается зажигания кулачка, то при всех его недостатках кажется, что время не совсем точное и так далее. У него есть одно большое преимущество — простота. Три детали вы можете увидеть и потрогать. Кроме того, механика почти никогда не удивляет, что не имеет место с электроникой.

При возникновении проблем лучше всего решать их, когда они станут доступны. Как и у любой техники, у муравьев есть свои проблемы (с династартером, сцеплением, карбюратором и т. Д.). Однако для многих этот метод работал десятилетиями с минимальной тщательностью.

Молодец админ Опубликовано 25 марта 2011 — 16:51

Генератор и стартер в одной и той же бутылке династара остаются на месте, выключатель убирается от муравья. между валом и концом коленчатого вала выполнен переходник, передняя панель размещена на корпусе династартера, а к нему прикреплен магнит. Поскольку магнит будет выступать в размере, вам нужно будет сделать вырез в капоте. Схемы и картинки были в мото журналах за 9? года. Он был преобразован в магнит и в Восходовский генератор. Мне больше понравилась версия с генератором — за 20 лет эксплуатации я один раз поменял выключатель, вот и все обслуживание.

Emil30_30 Опубликовано 28 января 2013 — 13:46

Члены, у меня есть к вам вопрос. но в целом можно восстановить весь энтоновый механизм, сегодня я посмотрел на гены отказа, идущие к катушке, и, поскольку я купил его из рук, я хотел бы знать, есть ли реле, которое можно использовать вместо обычный (pp-121 / 2903.3702), поскольку найти его сейчас невозможно, если вы скажете мне, что я буду благодарен.

Emil30_30 Опубликовано 28 января 2013 г. — 19:49

Дом / / Как установить зажигание на муравейник фильма | | rel = 0; контроль = 0; showinfo = 0; iv_load_policy = 3;» frameborder =»0″ Полноэкранный>

Рукава на скутерах. Как настроить магнит.

Подпишитесь на новый канал. https://m.youtube.com/channel/UCMds5tPNqtfKfhl-mOmQFTw.

Установка магнита на муравьёвский двигатель часть 2

Установка магнита на двигатель Муравьи (часть 2)

В каждом случае причина может быть совершенно разной, поэтому вы должны глубоко ее понять. В крышке вентилятора просверлены три отверстия диаметром 7 мм, которые необходимы для крепления магнитоадаптера.

Как и большинство советского оборудования, этот грузовой скутер надежен и прост в использовании, но немного грубоват.

Электронное зажигание на Муравья

нет друзья я не соглашусь уже стакой дороботкой я катаюсь 5 лет и работает стабильно и круто темболее муровей 6 вольтовый а ставится 12 вольт в этом и преемущество

сегодня свой двиг с мураша разобрал , так сказать ревизию провести . купил новую поршневую ! жень неплохобы было еслиб ты сделал видосик по замене верхней втулки шатуна . видосов много посмотрел но и материальной базы не имею и меняю впервые ее. вот как нить попроще разьяснил бы так сказать для деревни))))

жень а куда этот моторчик хозяин собирался вкрячить, у него терь и маховика нет и охлаждения принудительного

Женя,здравствуй.Помоги ,пожалуйста советом.У меня кит.скутер.Кручу стартером двигатель, а искры нет.Когда кикстартером -есть.Аккумулятор нормальный, крутит стартер быстро .В чём проблема не могу сообразить.У таких скутеров система ac cdi (коммуникатор запитывается от генератора ).Я так понимаю:ни аккумулятор, ни, темболее,стартер никакого отношения к искрообразованию не имеют при такой системе зажигания. Не могу понять ,как стартер может глушить искру?Может ты,дружище,как спец. сталкивался с такой проблемой?

а по опыту пользования муравьем скажу что это самый удачный двигатель, экономичный, выносливый, неприхотливый и тяговитый, не боится перегрева, КПП с хорошим запасом прочности

убрал этот маховик, расход упал тяга выросла, но регулярно подводят контакты магнеты

нахер надо,у меня стоит родной генератор и магнето,проблем нет,и заводится со стартера и свет все есть

Кто разбирается в маторе муровя напишите я завести немагу

по поводу совкоцикла это напрасно. любой японец не живет больше10-15 лет. а у меня мураш 78г. выпуска и работает

очень ху-во заводится не стоит делать.

респект хорошо получилось .повтарю обязательно .заинтерисовал

а у этого зажигания изменяемый УОЗ?или на всех оборотах постоянный?

Матвеев хорош заниматься саморекламой и изобретать велосипед,его уже изобрели,пуск двигателя ключом это ОГРОМНЫЙ плюс для Муравья. Киком пользуюсь очень редко. Чем заниматься гемором и тратиться на переделки, лучше поставьть электронное зажигание,которое давно выпускается,стоит недорого,и ставится на штатные места. Электронное зажигание устанавливается самое многое за 1 час. Результат отличный — и экономия бензина, и устойчивая работа двигателя, и преемственность, легкость пуска,даже без аккумулятора. Отсюда вывод — лучше модернизировать существующие устройства, чем вносит изменения в заводское изделие! Я думаю так.Александр.

эх блин только от стартера избавились зря. просто делал бабочку-модулятор к концу кулачка, а к ним комутатор и датчик холла от восьмерки. и геныч курочить не нужно.

ребята приютите на муравей зажигание от дельти 70 и зажигание подойдет и крильчатку на место поставите

Сними такой видос только с минском.

Євгений подскажи пожалуйста от какой модели мопедки контролер подойдет лучше плюсы минусы мой мотоцикл мт,днепр заранее спасибо ставлю ^

Как выставить зажигание на магнето на муравей

ВИДЕО ПО ТЕМЕ: Настройка зажигания на муравье правильно!

Более того двигатель не работает всего в двух случаях:. Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма КШМ. Как на рисунке ниже:.

Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Снят на базе Мелитопольского Профессионального Аграрно. Муравей универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора.

Как установить магнето на мотороллер Муравей. Для деревенского жителя «Муравей» — это все: и мотоцикл, и машина, и трактор, и грузовик. 8 хозяйстве он незаменим. И до чего же обидно становится, когда «умирают» аккумуляторы. В сельской местности их никогда не было в избытке, в город за ними не наездишься (да и на чем ездить — мотороллер-то не заведешь!), к тому же нет никакой гарантии, что купишь.

А без аккумулятора «Муравей» становится слабее своего биологического собрата, превращаясь в беспомощного паралитика. Пришлось подойти к решению проблемы с другой стороны — вообще отказаться от аккумулятора. Это удалось сделать, установив на мотороллер магнето от тракторного пускача списанной «Беларуси».

Для этого потребовалось изготовить переходник, насадки на роторы династартера и магнето. Они вытачиваются из стали с последующей закалкой. Монтаж производится в следующей последовательности. Сняв с ротора соединительную муфту, ее заменяют насадкой ротора магнето. Затем вместо демонтированных с династартера прерывателя, основания кулачка и кулачка устанавливается насадка династартера.

Последняя фиксируется теми же винтами, которыми крепилось основание прерывателя. В крышке вентилятора сверлятся три отверстия диаметром 7 мм, необходимые для крепления переходника магнето. Сам переходник нужен для усиления довольно хрупкой крышки. Под гайки крепления обязательно подложите простые и разрезные шайбы. Крышка с переходником фиксируется на своем месте.

Установив поршень на расстоянии 2,8—3,2 мм до ВМТ, «наденьте» магнето на переходник так, чтобы выступ его насадки вошел в прорезь ротора династартера. Теперь, поворачивая корпус магнето, следует определить момент размыкания контактов, а затем, отметив положение, произвести разметку отверстий крепления. Используется резьба М6. Остается только соединить высоковольтный провод магнето со свечным колпачком, а провод от клеммы на корпусе подключить к замку зажигания.

В положении «Выключено» этот провод должен замыкаться на «массу», в положении «Включено» — размыкаться. Продолжительная эксплуатация мотороллера с магнето проходит успешно. Никаких проблем с запуском ни летом, ни зимой, двигатель заводится «с пол-оборота» и работает прекрасно. Династартер продолжает вырабатывать электроэнергию, которой с лихвой хватает на системы освещения и сигнализации.

В отличие от способа установки магнето на мотороллер , предложенного А. Платоновым («Мото», 1992, № 1), считаю, что мой гораздо удобнее — надо изготовить всего три простые детали вместо пяти сложных. Времени и затрат на это потребуется меньше. К тому же в любой момент можно быстро вернуться к штатной динамо батарейной системе зажигания.

Детали для установки магнето на мотороллер Муравей: 1 — переходник магнето; 2 — насадка на ротор династартера; 3 — насадка на ротор магнето.
