Где находится и неисправности предохранитея бензонасоса нива шевроле

Принцип действия элемента

В данной модели автомобиля установлен электрический 12-вольтный бензонасос. Элементы, которое входят в его электрическую цепь:

• предохранитель;
• провод питания;
• датчик, определяющий уровень топлива в баке;
• реле.

При включении зажигания питание подается на реле, затем включается бензонасос, и сопровождающие в этот момент звуки свидетельствуют о том, что элемент работает в норме.

Если предохранитель исправен, но автомобиль по-прежнему не заводится, то причиной этому может быть поломка самого бензонасоса. Это легко проверить с помощью вольтметра: если напряжение будет 12 В, то это означает, что проблема в насосе, и решить ее можно путем замены на новый.

Где находится предохранитель бензонасоса на Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

• 1 Где расположен предохранитель
• 2 Основные параметры

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

1. Отсоединяем клеммы от АКБ
2. Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
3. С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
4. После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
5. Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
6. Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
7. Снимем защитную крышку, которая защищает монтажный блок с контроллером
8. Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

В любом автомобиле, независимо от марки и модели, важнейшая роль отводится системе топливного снабжения, основным узлом которой является топливный насос. Установлен электрический бензонасос Нивы Шевроле в баке. Он имеет ограниченный ресурс, поэтому каждому автовладельцу будет полезна информация о принципах работы и способах обслуживания ТС (топливной системы).

Проверяем реле бензонасоса Нива Шевроле

Иногда предохранитель лежит неплотно на своем посадочном месте, хотя он цел и исправен, но работать в таком случае не будет. Проверьте, плотно ли он лежит, если нужно, прижмите «ноги» предохранителя, только аккуратно, так будет надежней и эффективней. После чего переходим к реле. Если слышно щелкание реле во время запуска двигателя — значит оно исправно, с большей долей вероятности. В противном случае необходимо механизм проверять и менять.

Подойдет реле на 12 В и 30 А — артикул 752.3777-121. Но, прежде чем менять релюшку, проверьте проводку. Может где обрыв произошел или контакт окислился? Под задним сиденьем есть небольшой люк с правой стороны, открываем его, снимаем разъем, проверяем мультиметров напряжение — должно быть 12 В. Если показания сильно разнятся, ищем место, где произошел обрыв цепи. Вот так плавно и равномерно находим проблемное место, а дальше устраняем поломку. Удачи.

Достаточно распространенный вариант:»На улице похолодало. Сел в машину, завелся, и сразу заглохла машина!».Первая мысль — «сломался бензонасос».Стартер крутиться бодро, но не схватывает ни сколечко.

0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле.Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).

В моем случае реле было слышно, а насос молчит.

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого «мозги» бошевские блокируют работу давления, считается что давление в системе есть.

Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить «мозги»). После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).

Что проверять, куда ползти.1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой.После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе).Если давление есть — с бензонасосом все в порядке. Причина не в нем.

Если давления нет, то беда наверняка с бензонасосом.

2) Проверяем предохранитель бензонасосаОн находится под бардачком. В ногах переднего пассажира.Сдвигаем в крайнее заднее положение сидение и ползем туда:

3) Проверяем реле бензонасосаКосвенно на неисправный предохранитель может указывать отсутствие характерного «щелчка». Если «щелкает» — то с ним все в порядке.Находится он там же где и предохранитель.

4) под задним правым сидением есть лючок. Открываем.

5) Снимаем бензонасос.Желательно чтобы бензина было меньше 1/3 бака.Рекомендую привязать шланги и электропровод, чтоб после отсоединения от бензонасоса они не ускочили в нишу.Откручиваем 12 гаек М10.Достаем бензонасос.

6) Диагностика бензонасоса.Просушить бензонасос. Подать 12 В в домашних лабораторных условиях.Проверить все клеммы. Иногда заметно подгорает:

Мой проходил 8 лет. Старые уставшие насосы если еще и работают, то давление не могут нужное создать (ошибка на БК — «бедная смесь»).

Все модели бензонасосов взаимозаменяемы. Раньше были с коротким стаканом. Теперь с глубоким. Берите последнюю версию насоса. Только чтоб фишка подключения электрического жгута подходила (но пока они все одинаковые).Старый бензонасос 21236-1139009

Предохранитель бензонасоса

В стандартной схеме Шеви Нива элемент отвечает за защиту соответствующего реле от перегрузки и скачков напряжения. Топливный насос не менялся и подключение проводки актуально для машин 2003, 2005 и 2006 годов. Также ничего не изменилось после рестайлинга.

В машинах с кондиционером расположение элементов может отличаться. Следует учитывать «особенности» производителя. Деталь могут установить где угодно.

Предохранитель бензонасоса Chevrolet Niva: где находится

Рядом со всей конструкцией расположено и реле – на рисунке указано стрелкой. Подобное расположение актуально почти для всех модификаций автомобиля. Данные будут верны для авто, произведенных в годах:

• 2008;
• 2019;
• 2012;
• 2007;
• 2016;
• 2017;
• 2018.

Роль предохранителя в электрических цепях

Нужны для защиты электрооборудования от воздействия скачков напряжения и перегрузки. Каждая вставка имеет определенное значение и силу тока, при достижении которой – чувствительный элемент перегорает и цепь размыкается.

Строение предохранителя и его принцип работы

Современный оградитель представляет собой пластиковый корпус с двумя металлическими ножками. Между выводами находится плавкий элемент.

Принцип работы заключается в разрушении чувствительного элемента под действием тока, превышающего допустимое значение. К примеру, в сети произошло КЗ, предохранитель перегорает, и узел не повреждается.

На устаревших деталях пометки наносились на поверхности упаковки. И особых обозначений корпус не имел.

Параметры

Стандартный предохранитель цепи рассчитан под нагрузку 15 А, чего достаточно для работы устройства. Отдельные пользователи при проблемах с механизмом ставят в цепь плавкие вставки повышенной мощности. Специалисты делать подобное категорически не рекомендуют по причине увеличения вероятности повреждения насоса и пожарной опасности.

Устройство реле и его предназначение в автомобиле

На Шниве устанавливается стандартное реле с выводами на четыре контакта, где присутствует два плюса и общий минус.

Устройство предназначено для возможности включения и выключения насоса путем электронного управления.

Где находится предохранитель бензонасоса Нива Шевроле

Первые модели линейки Нива от АвтоВАЗа производились с карбюраторными движками. Но Шевроле Нива – более современный автомобиль, оснащенный инжекторной системой – бензин из бака подается к инжектору при помощи топливного насоса. Последний работает благодаря постоянному току мощностью в 12 В. На старых же, карбюраторных моделях, бензонасосы полностью механизированные и не нуждаются в электрической подпитке.

Так как насос, перекачивающий горючее, оснащен электрикой, то обязательно должен быть предохранитель, защищающий устройство от воздействия резких перепадов энергии.

Роль предохранителя в электрических цепях

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе.

Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру. В большинстве случаев при таких обстоятельствах ломается бортовой компьютер, а его ремонт – весьма затратное мероприятие.

Предупредить такие «всплески»  невозможно, значит, следует обезопасить некоторые узлы с помощью предохранителей, которые гасят скачки тока во вверенном им участке.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

 Пошаговая замена радиатора охлаждения Шевроле Нива

Строение предохранителя и его принцип работы

На разных авто не всегда устанавливают одинаковые предохраняющие элементы. На Шевроле Нива предохранитель состоит из пары алюминиевых контактов в специальном пластиковом корпусе. Последняя начинает дымить во время плавки под воздействием высокой температуры, спровоцированной скачком напряжения.

Внутри пластикового корпуса располагается камера с соединительной контактной нитью, выполняющей протекторскую функцию. Толщина алюминиевой контактной нити зависит от силы напряжения, на которое рассчитан предохраняющий элемент. Данную информацию легко узнать по маркировке детали.

Например, «15А» – выдержит постоянный ток до амплитуды в 15 А.

Посредством обрыва соединительной нити при скачке тока, который превысит маркировочный максимум элемента, контакты разрываются питающую бензонасос цепь «+», тем самым не допуская чрезмерной дозе напряжения попасть в устройство.

Водители часто сталкиваются с наплавлением пластиковой капсулы. Это возможно только в том случае, если нагрузка была недостаточно высокой, но продолжительной. Зачастую автовладелец замечает наплавление, когда элемент уже полностью «потек».

• Если данное явление наблюдается достаточно часто, значит, предохранитель неправильно подобран, и стабильный показатель электросистемы вашего авто для него высок.
• В случае выхода из строя предохранитель бензонасоса Нива Шевроле всегда можно заменить, но для этого необходимо знать, где он находится.
•  Какие основные неисправности есть на Шевроле Нива и их решение

Обнаружение и замена

Для того чтобы установить вместо сломанного предохранителя новый, особых навыков не нужно. Главное – правильно определить маркировку новой модели. Для Шевроле Нива – это 15 А.

Расплавленное устройство необходимо срочно заменить и не медлить с этим, потому что если инцидент повторится и предохранитель не сможет разорвать цепь тока, то пострадает более дорогостоящая часть авто.

Проверить, работает ли нерасплавленный или немного подпорченный предохранитель, можно с помощью тестера в режиме прозвонки. При отсутствии соответствующего сигнала от прибора смело меняйте предохранитель – он сломан.

Как происходит замена данного элемента:

1. Извлеките крышку под бардачком в салоне. Под ней находится платка с предохранителями и релюшками.
2. Третий от начала блока предохранитель именно тот, что вам нужен. Извлечь его можно собственноручно, но в случае расплава пригодятся пассатижи.
3. Проверьте элемент, если в этом есть необходимость, по методу описанному ранее.
4. Обязательно установите новый предохранитель, если старый вышел из строя, но обязательно маркировки 15 А.
5. Путем включения зажигания проверьте работоспособность топливного насоса.

1. Потом просто установите крышку корпуса на место.
2. Подробнее о том, как заменить предохранитель бензонасоса Шевроле Нива, узнайте из видео.

Где находятся предохранители и реле

Монтажный блок с предохранителями и реле на Ниве Шевроле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Как получить доступ к монтажному блоку показано на видео:

Дополнительно блоки реле с предохранителями системы управления двигателем размещаются за монтажным блоком слева от рулевой колонки. Предохранители имеют номинал по току 15 А. Два предохранителя на 50 А защищают цепи электровентиляторов системы охлаждения.

На стяжке аккумуляторной батареи в моторном отсеке находятся предохранители блока АБС номиналов 5А, 25А и 40А, а также предохранитель 50А обогрева ветрового стекла. Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора, реле ближнего света фар, колодка подключения аудиоаппаратуры.

Способы диагностики реле

Для того чтобы понять исправно ли устройство, можно использовать два проверенных способа:

Первый способ

Он заключается в том, чтобы заменить неисправность реле, на заведомо исправное. После этого проверить вышеназванный предохранитель на целостность. Если после такой проверки, подача топлива возобновилась и двигатель запустился, то работы можно считать выполненными.

Второй способ

Если под рукой не оказалось нового реле, провести диагностику можно при помощи небольшого куска проволоки. Для этого подойдёт проволока даже с небольшим сечением, поскольку ток в этой цепи небольшой. Итак, для того, чтобы диагностировать реле, необходимо замкнуть проволокой контакты « 30 « и « 87 « на реле. Их расположение можно без труда узнать путём визуального осмотра устройства.

Эти контакты следует замыкать проволокой.

После того как контакты будут замкнуты, необходимо включить зажигание и проверить работоспособность насоса. Если после таких работ насос заработает, то необходимо заменить реле, потому как его эксплуатация с перемычкой запрещена.

Роль предохранителя в электрических цепях

Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.

Электрическая цепь системы питания состоит из:

• электродвигателя;
• провода питания с разъемами;
• датчика уровня топлива;
• реле;
• предохранителя.

Шевроле Нива — полноценный внедорожник, который эксплуатируется своими владельцами в экстремальном режиме. По причине тряски, вибраций, попадания влаги в салон и не только выход из строя электрических цепей и узлов происходит чаще, чем на повседневной машине. Кроме выхода из строя самого реле, питание может не поступать по другим причинам.

Наиболее распространенные это:

• перегорание предохранителя;
• обрыв провода идущего к бензонасосу;
• плохой контакт в местах соединений или покрытие их ржавчиной;
• ослабление «массы» на кузове автомобиля;
• ослабление плюсового провода питания инжектора на клемме аккумулятора;
• напряжение в бортовой сети автомобиля недостаточно для срабатывания катушки с соленоидом;
• короткое замыкание в электрической цепи;
• нарушение контакта на щетках электродвигателя бензонасоса.

Выявление и устранение этих неполадок производят в определенной последовательности. Проверку всегда начинают с контроля заряда на АКБ и надежности всех видимых контактов. Затем проверяют исправность реле и целостность плавкого предохранителя. После чего «прозванивают» провода, идущие к бензонасосу и на замок зажигания. Если они оказываются целыми, то остается единственная причина – выход из строя бензонасоса в топливном баке.

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Предохранитель электроцепи бензонасоса предназначен для защиты устройства. Основная его функция заключается в разрыве потока электричества во время скачков или тепловых перегрузок. Данные явления непредсказуемы по своей природе. Реле во время работы может внезапно отказать, подавая большой импульс энергии по проводам системы или к контроллеру.

Если перегорает предохранитель, в первую очередь страдают:

• бортовой компьютер;
• электросеть питания топливного насоса, которая состоит из проводников тока;
• само устройство, подающее бензин в систему.

Так как все это неоспоримо важные элементы, то и роль предохранителя далеко не второстепенна, как может показаться на первый взгляд.

Назначение бензонасоса

Само название детали говорит о том, что она нужна для перекачивания топлива из резервуара в магистраль ТС. На автомобиле Нива Шевроле устанавливается погружной бензонасос. Он представляет собой коллекторный двигатель, где роль статора играют два магнита. Но чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:

1. корпус;
2. фильтр;
3. датчик;
4. поплавок
5. регулятор давления.

Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.

Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.

Датчик уровня предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.

Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.

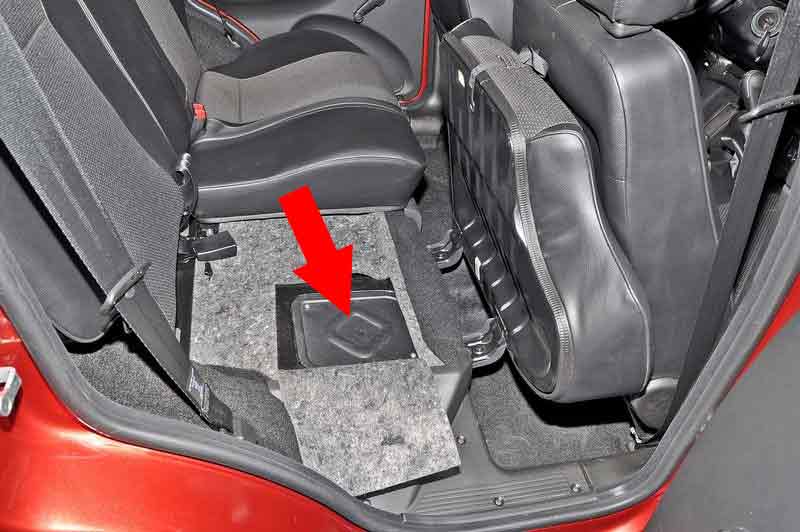

Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.

Бензонасос не качает при включении зажигания

В первую очередь надо проверить клеммы бензонасоса и питание на них. На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса.

Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.

Проверка цепи бензонасоса

Проверка цепи питания.

Если знать, что насос работает (для этого надо получить доступ к нему, извлечь и подсоединить к альтернативному источнику питания), то тогда причину следует искать в проводке автомобиля. Для этого контрольную лампочку следует подсоединить к серому проводу, который выходит на насос.

Именно он и является плюсом. Если лампочка не загорелась, то питание на агрегат не поступает.

Проверка реле и предохранителей

Блок с реле.

Тут изначально стоит проверить предохранители и реле. Блок предохранителей располагается за слева от водителя под торпедой, а потому доступ к нему непростой. Придётся открутить два болта и снять декоративную защитную крышку.

Если данные узлы неисправны, то их следует поменять. Проверяется реле аналогичным способом, что и насос, при подключении контрольной лампочки на вход и выход. Предохранитель можно проверить визуально.

Реле бензонасоса отмечено зелёной стрелочкой

Если автомобиль и после этого не будет заводиться, то следует проверить колодку с разъёмами. Находится оно за блоком предохранителей со стороны водителя в салоне. Тут также можно использовать контрольную лампочку или тестер, при помощи которых проверяется напряжение на входах/выходах.

Методы устранения неисправностей электрической цепи бензонасоса

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Шевроле Нива выгодно отличается от своего предшественника прежде всего компоновкой и удобным доступом ко всем деталям. Конструкторы предусмотрели для реле и блока предохранителей самое надежное место в этом внедорожнике – в салоне под приборной панелью. Всего в Niva Chevrolet устанавливается 2 монтажных блока. Первый расположен слева от рулевой колонки под откидной крышкой, второй под бардачком со стороны переднего пассажира.

Нас интересует второй блок. Он объединяет блок управления двигателем и 4 силовых реле на металлической планке. Снаружи этот узел закрыт декоративной пластикой крышкой. Интересующее нас устройство расположено слева третьим по счету. Предохранитель бензонасоса Шеви Нива размещен на левом краю этого блока. Номинал предохранителя 15 А. Для удобного доступа к нему рекомендуется снять крышку перчаточного ящика.

Порядок разборки бардачка Шеви Нива:

• снимаем клемму с аккумулятора;
• отверткой откручиваем саморезы, крепящие бардачок (1 справа, 2 слева и по паре в верхней и нижней части);
• наклоняем корпус бардачка вперед и аккуратно вытаскиваем, отсоединяем подсветку;
• снимаем защитную крышку монтажного блока.

Монтажный блок предохранителей и реле Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Рис. 1

Рис. 2

Рис. 3. Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера)

Рис. 3

Предохранители и реле установлены в блоке (рис. 1), который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки. Схема внутренних соединений монтажного блока представлена на рис. 3.

Обознач

Ток (А)

Защищаемые элементы

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре,

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

https://www.youtube.com/watch?v=h0PieAXprnY

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения,

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла,

электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла,

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Читать дальше: Авто рено сандеро степвей

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

• Пластиковый корпус, выполняющий несущую функцию.
• Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
• Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
• Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

Где расположен предохранитель

Для доступа и удобства замены, в случае поломки, предусмотрен специальный блок, в котором размещаются все предохранители. Поэтому все предохранители и реле, защищающие систему управления Нивы Шевроле, собраны в одном месте. Они расположены под бардачком и крепятся к держателю контроллера.

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно.  Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.
