Руководство по ремонту, установке и регулировке ГУР в Газель своими руками
Устройство
Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.
- Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
- Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
- Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
- Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.
Типичные неисправности и способы их устранения
Как любой узел, ГУР может время от времени выходить из строя.
Основные неисправности и методы их устранения приведены ниже:
- Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
- Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
- Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
- Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
- Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
- Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
- Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

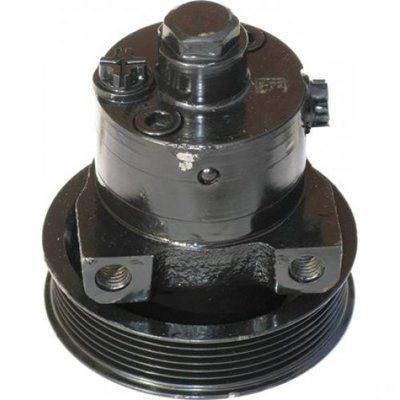

Инструкция по ремонту насоса ГУР
Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.
Процедура ремонта осуществляется так:
- Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
- Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
- Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
- Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.
Регулировка рулевого механизма ГАЗ-2705
Регулировку положения рулевой колонки необходимо производить после регулировки сиденья водителя относительно педалей управления. Для этого необходимо:
— повернуть рукоятку 23 на себя и вверх, ослабив фиксацию рулевой колонки; — установить рулевое колесо в удобное положение;
— зафиксировать выбранное положение рулевой колонки, повернув рукоятку 23 вниз и от себя.
Регулировку подшипников проводить при появлении осевого или радиального зазора в подшипниках винта 2 (рис. 2) Чтобы убедиться в наличии этих зазоров, необходимо:
Рис. 1 |
— повернуть рулевое колесо на 2,5 оборота от положения прямолинейного движения в любую сторону; — покачать винт рулевого механизма за закрепленную вилку рукой; если при этом винт будет иметь осевое или радиальное перемещение (люфт вилки относительно крышки рулевого механизма), то подшипники винта надо регулировать. Регулировку производят в следующей последовательности: . отсоединить сошку 18 и вилку вала 12 рулевого колеса;
. отвернуть болты крепления рулевого механизма к кронштейну и снять рулевой механизм с автомобиля;
. слить масло через отверстие, закрываемое пробкой 4; . вынуть две пробки 20 на картере; . снять две крышки 17 и 19 и губчатый уплотнитель 16 вала сектора; . снять стопорное кольцо 14; . выпрямить бородком лунки на подшипниках вала-сектора и снять их съемником, исключив удары и перекосы на подшипник; . снять вал-сектор 3; . отвернуть болты крепления верхней крышки картера, снять крышку и вынуть одну из регулировочных прокладок 5;
. установить крышку картера на место и проверить момент поворота винта в подшипниках. Момент должен быть 0,4—0,8 Нм. При этом не должен ощущаться люфт винта;
рис. 2 |
. установить вал-сектор 3 и подшипники, смазав посадочные поверхности и уплотнительные кольца маслом для рулевого механизма. При установке, подшипники должны быть направлены эксцентриситетом вниз (вал-сектор максимально удален от шариковой гайки). Перекосы при сборке не допускаются. Заклинивание подшипников на валу-секторе или картере свидетельствует о перекосе или неправильной ориентации эксцентриситетов подшипников; . отрегулировать зацепление в паре гайка—сектор; . зафиксировать от проворота подшипники вала-сектора, отогнув буртик на подшипниках в отверстия на картере; . произвести сборку рулевого механизма в обратной последовательности; . установить рулевой механизм на автомобиль; . залить масло;
. установить сошку 18 и вилку вала 12 (при установке клина 10 гайка 6 и шайбы должны находиться со стороны обработанного торца на вилке 8).
Регулировка зацепления пары гайка – сектор рулевого механизма.
Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки при положении колес для движения по прямой при отрегулированных подшипниках винта не больше, чем 0,3 мм. Если люфт превосходит эту величину, то необходимо произвести регулировку зацепления пары гайка—сектор, так как эксплуатация автомобиля с чрезмерным люфтом приводит к выходу из строя рулевого механизма. Последовательность операций проверки зацепления пары следующая:
— поставить колеса в положение движения по прямой и доворотом рулевого колеса совместить риску «С» на торце винта с ребром «В» верхней крышки 9 (риска «О» должна находиться внизу);
— подсоединить продольную рулевую тягу к сошке и зашплинтовать палец.
На новых рулевых механизмах момент поворота винта увеличен (для компенсации приработки деталей) до 1,8±0,35 Нм.
При необходимости регулировки механизма фиксации колонки необходимо:
— снять нижний кожух 8, отвернув два винта и освободив его от нижнего фиксатора; — снять верхний кожух 24, приблизив колонку максимально к водителю; — ослабив контргайку затянуть болт моментом 9,0—12,5 Нм (0,9—1,25 кгс/м); — зафиксировать контргайку моментом 14—18 Нм (1,4—1,8 кг/м), исключив отворачивание болта;
— проверить фиксацию колонки;
— установить верхний и нижний кожухи.
Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления
2.1. Суммарный люфт в рулевом управлении превышает следующие значения:
– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.
“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.
Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!
Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.
Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.
При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.
2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.
Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.
2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).
Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.
Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).
Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла
При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.
При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.
Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]
Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.
В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.
2.1. Суммарный люфт в рулевом управлении превышает следующие значения:
- Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
- Автобусы — 20°
- Грузовые автомобили — 25°
2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.
2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Неисправности рулевого управления
В процессе эксплуатации под действием ударных нагрузок, трения и других факторов техническое состояние элементов рулевого управления изменяется: появляются люфты в сочленениях, способствующие повышению интенсивности изнашивания деталей. Изнашивание или неправильные затяжки и регулировки приводят к увеличению силы трения в рулевом управлении. Все это влияет не только на долговечность деталей, но и на управляемость автомобиля и безопасность движения. Основные неисправности рулевого управления следующие.
Увеличенный холостой ход. Основные причины:
- ослабление болтов рулевого механизма, гаек шаровых пальцев рулевых тяг;
- увеличение зазоров в шаровых шарнирах, подшипниках ступиц передних колес, в зацеплении ролика с червяком, между осью маятникового рычага и втулками, в подшипниках червяка, между упором рейки и гайкой;
- люфт в заклепочном соединении.
Тугое вращение рулевого колеса. Основные причины:
- деформация деталей рулевого привода;
- неправильная установка углов передних колес;
- нарушение зазора в зацеплении ролика с червяком;
- перетяжка регулировочной гайки оси маятникового рычага (для рулевых механизмов только червячного типа);
- низкое давление в шинах передних колес;
- отсутствие масла в картере рулевого механизма;
- повреждение деталей шаровых шарниров, подшипника верхней опоры стойки, опорной втулки или упора рейки, деталей телескопической стойки подвески.
Шум (стуки) в рулевом управлении. Основные причины:
- увеличенние зазоров в подшипниках передних колес, между осью маятникового рычага и втулками, в зацеплении ролика с червяком или в подшипниках червяка (для рулевых механизмов только червячного типа), в шаровых шарнирах рулевых тяг, между упором рейки и гайкой (для рулевых механизмов только реечного типа);
- ослабление гайки шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или болта крепления нижнего фланца эластичной муфты на валу шестерни (для механизмов только реечного типа);
- ослабление регулировочной гайки оси маятникового рычага.
Самовозбуждающееся угловое колебание передних колес. Основные причины:
- ослабление гаек шаровых пальцев рулевых тяг, болтов крепления рулевого механизма или кронштейна маятникового рычага;
- нарушение зазора в зацеплении ролика с червяком.
Плохая устойчивость автомобиля. Основные причины:
- нарушение установки углов передних колес;
- увеличение зазоров в подшипниках передних колес, в шаровых шарнирах рулевых тяг, ослабление гаек шаровых пальцев рулевых тяг, увеличенный зазор в зацеплении ролика и червяка (для рулевых механизмов только червячного типа);
- крепления картера рулевого механизма или кронштейна маятникового рычага;
- деформация поворотных кулаков или рычагов подвески.
Утечка масла из картера. Основные причины:
- износ сальников вала рулевой сошки или червяка (для рулевых механизмов только червячного типа);
- ослабление болтов крепления крышки картера рулевого механизма;
- повреждение уплотнительных прокладок.
Неисправности рулевого управления с гидроусилителем по своему характеру идентичны неисправностям обычного рулевого управления, однако из-за наличия дополнительных деталей возможны неисправности, характеризующие работоспособность гидропривода:
- затрудненное управление автомобилем, обусловленное ослаблением ремня гидроусилителя, низким уровнем рабочей жидкости в бачке усилителя, неисправностью насоса или клапана насоса;
- чрезмерный люфт из-за изношенности главного либо промежуточного вала рулевой колонки, разрегулировки или повреждения рулевого механизма;
- повышенный шум при работе рулевого управления, который может быть вызван разрегулировкой рулевого механизма или неисправностью насоса.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
ГАЗ 2705 | Регулировка рулевого механизма
1. Снимите рулевой механизм (см. «Замена рулевого механизма»).
2. Закрепите рулевой механизм в тисках таким образом, чтобы нагнетательное и сливное отверстия (отверстия под штуцера) были внизу.
Рис. 8.3. Рулевой механизм с гидроусилителем (31519-3400011-10): 1 – гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40 – уплотнительные кольца; 3 – стакан; 4, 11 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 10, 18 – штифты; 12 – штуцер нагнетательного шланга; 13 – штуцер сливного шланга; 14 – гильза; 15 – манжета; 16 – торсион; 19 – шариковод; 20 – шарики; 22 – канал в картере; 25 – сошка; 26 – гайка сошки; 27 – крышка защитная нижняя; 28 – стопорные кольца; 29 – регулировочные шайбы; 30 – опоры вала сошки; 31 – ролики; 32 – вал сошки; 33 – крышка защитная верхняя; 34 – ротор; 35 – защитный колпак; 36 – корпус распределителя; 38 – канал в корпусе распределителя; 39 – болты крепления корпуса распределителя к картеру |
3. Слейте масло из механизма, поворачивая рукой ротор 34 (рис. 8.3) или вал-золотник 31 (рис. 8.4).
Рис. 8.4. Рулевой механизм с гидроусилителем (3162-3400011) (вариантное исполнение): 1 – регулировочная гайка; 2, 4, 7, 8, 9, 21, 23, 32, 35 – уплотнительные кольца; 3, 10 – упорные подшипники; 5 – винт; 6 – рейка-поршень; 11 – подшипник; 12 – корпус распределителя; 13 – манжета; 14, 18 – стопорные кольца; 15 – защитное кольцо; 16 – шариковод; 17 – шарики; 19 – крышка защитная нижняя; 20 – картер; 22 – крышка защитная верхняя; 24 – ролики; 25 – контргайка; 26 – болт стопорный; 27 – опоры вала сошки; 28 – вал сошки; 29 – сошка; 30 – гайка сошки; 31 – вал-золотник; 32 – обратный клапан; 33 – болт-штуцер сливного шланга; 34 – обратный клапан |
4. Нажмите рукой на ротор или вал-золотник вдоль оси и покачайте сошку 25 (см. рис. 8.3) или 29 (см. рис. 8.4). Если при этом ощущается осевое перемещение ротора или вала-золотника, необходимо отрегулировать натяг упорных подшипников 4 и 11 (см. рис. 8.3) или 3 и 10 (см. рис. 8.4). 5. Для регулировки упорных подшипников бородком и молотком выправьте буртик стакана 3 (см. рис. 8.3) или регулировочной гайки 1 (см. рис. 8.4), закерненный в пазы стенки картера.
Старайтесь не наносить чрезмерно сильные удары.
6. Устраните зазор, поворачивая стакан или гайку по часовой стрелке.
7. Проверьте момент проворачивания ротора или вала-золотника в упорных подшипниках, он должен быть 2 Н·м (0,2 кгс·м).
8. Если в среднем положении вала сошки при покачивании за сошку ощущается зазор, отрегулируйте зубчатое зацепление, для чего отверните гайку 26 (см. рис. 8.3) или 30 (см. рис. 8.4) и снимите сошку. 9. Снимите верхнюю и нижнюю 27 и 33 (см. рис. 8.3) или 22 и 19 (см. рис. 8.4) защитные крышки. 10. Снимите стопорные кольца 28 (см. рис. 8.3) и регулировочные шайбы 29. Ослабьте затяжку контргаек 25 (см. рис. 8.4) и отверните стопорные болты 26 на два-три оборота. 11. Выпрямите регулировочные шайбы 29 (см. рис. 8.3). 12. Поворачивая одновременно опоры 30 (см. рис. 8.3) или 27 (см. рис. 8.4) вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку проводите в положении вала сошки, соответствующем среднему положению зубчатого сектора.
13. Проверьте момент проворачивания вала сошки, он должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе через среднее положение.
Если после регулировки натяга подшипников зазор в зубчатом зацеплении устранить не удается, значит, зазор вызван износом шариковой передачи. В этом случае рулевой механизм подлежит ремонту в специализированной мастерской.
14. Установите регулировочные шайбы 29 (см. рис. 8.3) и стопорные кольца 28, загните один из усиков в обеих регулировочных шайбах в паз опоры вала сошки. 15. Заверните стопорные болты 26 (см. рис. 8.4) и контргайки 25 моментом 8–10 Н·м (0,8–1,0 кгс·м).
16. Установите детали в порядке, обратном снятию.
17. Удалите воздух из системы гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»).
Обслуживание главных узлов
Состояние узлов одной из важнейших систем самым прямым образом влияет на безопасность движения
Те, кто уделяют данному вопросу должное внимание, заранее могут предусмотреть неприятности в пути следования и избежать непоправимого. Осмотр и контроль основных параметров не займет много времени, но сохранит жизнь
Что нужно проверить прежде всего:
- крепление основных узлов;
- свободный ход «баранки»;
- осевой люфт в подшипниках;
- зазор зубчатой передачи.
Помимо этого следует провести смазочные работы агрегатов в соответствии с картой смазки автомобиля. Если свободный ход колеса управления превышает 25° для ГАЗ-2705 и ГАЗ-2705 (для автобусов 20°), то нужно отрегулировать затяжку подшипников и зубчатого механизма. На машинах с гидроусилителем обязательно проверить уровень рабочей жидкости в специальном бачке.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Рулевое управление без гидроусилителя руля

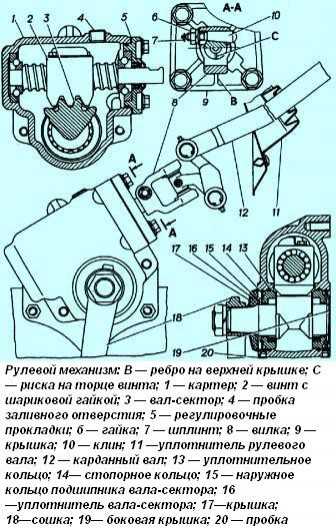

Рисунок 6,1:
Рулевое управление без ГУР:
- В – ребро на верхней крышке;
- С – риска на торце винта;
- картер;
- винт с шариковой гайкой;
- вал-сектор;
- пробка заливного отверстия;
- регулировочные прокладки;
- гайка;
- болт;
- вилка;
- крышка;
- клин;
- уплотнитель рулевого вала;
- карданный вал;
- уплотнительное кольцо;
- стопорное кольцо;
- наружное кольцо подшипника вала-сектора;
- уплотнитель вала-сектора;
- крышка;
- сошка;
- боковая крышка;
- пробка.
Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.
Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).
Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.
При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.
Рисунок 6,2:
Рулевое колесо и колонка:
- вилка карданного вала;
- клин;
- гайки;
- упорная шайба;
- верхний кожух;
- выключатель зажигания;
- нижний кожух;
- гайки;
- рулевое колесо;
- болт;
- рукоятка
Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).
Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.
Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.
Возможные неисправности рулевого управления и способы их устранения
Причина неисправности | Метод устранения |
Увеличенный угол свободного поворота рулевого колеса | |
Увеличенный зазор в зацеплении пары гайка-сектор | Отрегулировать зацепление гайка-сектор |
Появление зазора в подшипниках винта | Отрегулировать подшипники винта |
Чрезмерный износ деталей шарниров рулевых тяг и их крепления | Заменить изношенные детали |
Повышенный люфт ступиц колес | Отрегулировать зазор в подшипниках ступиц колес |
Ослабление клиньев крепления вилок и гайки крепления сошки | Затянуть ослабленные гайки |
Ослабление крепления рулевого механизма к кронштейн}7 и кронштейна к раме | Подтянуть крепление |
Заедание, скрипы или щелчки в рулевом механизме | |
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности | Заменить винт-гайку или вал-сектор |
Слабая фиксация рулевой колонки | |
Ослаблен механизм фиксации колонки | Отрегулировать механизм фиксации колонки |
Люфт рулевой колонки | |
Осевое перемещение вала рулевого колеса относительно кожухов | Заменить изношенные втулки подшипников вала рулевой колонки |
Повышенное усилие поворота рулевого колеса («тяжелый руль») | |
Задир втулок шкворня | Заменить втулки и шкворень |
Проворачивание втулок шкворня в бобышках кулака | Заменить втулки и шкворень |
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике) | Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя |
Течь смазки | |
Износ или потеря эластичности сальника и уплотнений рулевого механизма | Заменить изношенные сальник и уплотнительные резиновые кольца |
Как отрегулировать рулевую колонку на газели
Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости)
Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.
После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти.
В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления.
При трещинах, вздутиях и порезах шланги необходимо заменить.
Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя.
При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра.
Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя.
Слабый шум при работе усилителя не является признаком неисправности.
Какие преимущества дает ГУР на автомобиле Газель
По отзывам автовладельцев, ездить на автомобиле с ГУР значительно удобнее. Ведь с ним можно повернуть колеса от края до края в четыре оборота руля, а с простым редуктором – в семь оборотов. К тому же, это позволяет увернуться в два раза быстрее. Основная функция ГУР – это обеспечение безопасности.
К тому же, он продлит функционирование рулевого кардана, в котором часто меняются крестовины. Но также нельзя злоупотреблять усилителем, потому как при повороте колеса, стоя на сухом асфальте, может лопнуть рама. Другие автовладельцы утверждают, что необходимости в ГУР просто нет. И нужен он только тем, кто ездит на высоких скоростях.
ГАЗ 2705 | Регулировка люфта рулевого механизма | Газель
10.3. Рулевая колонка
10.3.1. Снятие и установка
Если между шестерней и зубчатой рейкой рулевого механизма слишком большой люфт, то рулевое управление при движении автомобиля будет стучать. Напротив, если люфт между малой шестерней и зубчатой рейкой слишком мал, то рулевое управление будет тяжелым, рулевое колесо не будет самостоятельно возвращаться в среднее положение. Описываемые ниже работы проводят при снятом рулевом управлении. Регулировка рулевого управления заключается в том, что упор рейки перемещается ближе к ней или дальше от нее. Регулировка осуществляется с помощью регулировочного винта, ввинченного в торцовую крышку рулевого механизма. Чтобы найти этот винт, необходимо поставить автомобиль на опоры и посмотреть снизу на рулевой механизм. На левой стороне видна овальная крышка с винтом посредине — это регулировочный винт. Регулировочные работы выполняют с помощником. Для этого потребуются торцовая головка, шарнирная вставка и удлинитель. Автомобиль необходимо установить на подъемную платформу, чтобы был доступ к регулировочному винту с нижней стороны.
Регулировку следует проводить так:
— установить автомобиль на подъемник;
— установить колеса в положение прямо и поворачивать рулевое колесо в обе стороны примерно на 30°. Если рулевое управление нуждается в регулировке, то будет слышен стук;
Рис. 240. Расположение регулировочного винта рулевого управления |
— выполнить пробную поездку. Если рулевое колесо не возвращается самостоятельно в среднее положение, то регулировочный винт надо немного ослабить; если люфт на рулевом колесе все еще ощущается, затяните винт еще немного.
Как отремонтировать гидроусилитель на Газели
В основном, ломается насос гидроусилителя, однако есть и другие неисправности:
- Износ или плохое натяжение приводного ремня. При износе — замена, а натяжение нужно просто отрегулировать.
- Низкий уровень масла в гидроусилителе. Решается добавкой в него масла, и устранением утечки, при наличии таковой. Заменой шлангов, если необходимо.
- Низкое давление в системе может быть вызвано забитым фильтром, воздушной пробкой или поломкой насоса. Решается в порядке сложности ремонта. Сначала замена фильтра и прокачка системы. Если ситуация не улучшилась — ремонт насоса.
- Механическая поломка элементов насоса или рулевого управления, может сопровождаться скрипом и прочими посторонними звуками. Тут дело серьезная, нужна будет полная диагностика и ремонт.
Ремонт насоса
Наиболее крупной неприятностью является поломка насоса, это сердце механизма. Перед ремонтом, необходимо приобрести ремонтный комплект. Продается такой комплект практически в любом специализированном магазине. Только посмотрите в руководстве автомобиля марку и модель вашего ГУР, иначе можете приобрести не тот комплект.
Обслуживание главных узлов
Состояние узлов одной из важнейших систем самым прямым образом влияет на безопасность движения
Те, кто уделяют данному вопросу должное внимание, заранее могут предусмотреть неприятности в пути следования и избежать непоправимого. Осмотр и контроль основных параметров не займет много времени, но сохранит жизнь
Что нужно проверить прежде всего:
- крепление основных узлов;
- свободный ход «баранки»;
- осевой люфт в подшипниках;
- зазор зубчатой передачи.
Помимо этого следует провести смазочные работы агрегатов в соответствии с картой смазки автомобиля. Если свободный ход колеса управления превышает 25° для ГАЗ-2705 и ГАЗ-2705 (для автобусов 20°), то нужно отрегулировать затяжку подшипников и зубчатого механизма. На машинах с гидроусилителем обязательно проверить уровень рабочей жидкости в специальном бачке.
