Как выкрутить болт с сорванной резьбой?

Способы выкручивания болта

Ниже приведены самые эффективные способы выкручивания поврежденных болтов и винтов.

С испорченными гранями

Определяясь с тем, как открутить болт с сорванными гранями, нужно учитывать, есть ли к нему доступ, месторасположение, а также какой инструмент вы можете использовать. Исходя из этих факторов, можно применить один из способов:

1. Использование зубила. Метод подойдёт для больших болтов, к которым есть свободный доступ. Всё, что нужно — это молоток и зубило. Зубило прикладывают по касательной к головке и наносят по нему резкие удары. Способ простой, но он нечасто позволяет добиться желаемого результата. Применять его следует только тогда, когда под рукой нет другого инструмента.
2. Если есть свободный доступ к месту расположения крепежа, можно использовать универсальный переставной ключ. Этот инструмент позволяет надёжно зажать даже круглую головку. Если использовать небольшие переставные ключи типа «кобра», у которых на рабочих поверхностях есть острые насечки, то можно открутить самые маленькие болтики. Такой инструмент может выручить во многих случаях, но он должен быть новым. У изношенного инструмента насечки уже не могут обеспечить надёжное сцепление с металлом, и ключ будет проскальзывать.

3. Если грани повреждены не сильно, то могут выручить головки для накидного ключа. Для этих целей профиль накидного ключа должен быть с 12 гранями (внутри головки звёздочка, а не шестигранник). Откручивание производят следующим образом. Выбирают головку на один размер меньше, чем размер болта, и с помощью молотка напрессовывают её на сорванные грани, затем откручивают обычным способом.

4. Этот способ заключается в использовании ножовки по металлу, с помощью которой на головке болта делают пропил под плоскую отвёртку. Глубина пропила не должна быть больше 75% высоты головки болта, при большей глубине одна из половинок может обломиться.
5. Если в вашем распоряжении есть напильник или болгарка, то можно восстановить грани под ключ меньшего размера. Если есть рожковый ключ, выпиливать шестигранник необязательно, достаточно сделать две параллельные грани.
6. Если в месте расположения крепления можно пользоваться сваркой, то это значительно облегчит задачу. В этом случае можно на головку надеть гайку подходящего диаметра и сварить их вместе, а дальше использовать обычные ключи.

С сорванной головкой

Очень часто, разбирая старые резьбовые соединения, можно не только повредить грани болта, но и сорвать головку. Тогда встаёт вопрос: как открутить сорванный болт. Если вы разъединили детали, и сорванный болт выступает из тела детали, то вы можете использовать все вышеперечисленные способы.

А как выкрутить болт с сорванной головкой, если тело болта не выступает из детали? Есть несколько вариантов решения этой задачи.

1. Лучше всего применять специальный инструмент — экстрактор. Экстрактор изготавливается из металлического прута цилиндрической формы, на одном конце которого расположена конусная резьба противоположной нарезки, а на другом — хвостовик квадратного сечения. Для того чтобы его можно было использовать, в центре болта нужно просверлить отверстие. Диаметр отверстия — на 2−3 мм меньше диаметра резьбы. После этого нужно взять подходящий по размеру экстрактор и лёгким ударом забить его в отверстие. Вращая экстрактор за хвостовик, выкрутить остатки болта.
2. Если есть метчик с левой резьбой, вы с успехом можете применить его в качестве экстрактора. Разница лишь в том, что диаметр отверстия должен быть таким, как для нарезания резьбы. Точное значение можно найти в соответствующих таблицах.
3. Если выкрутить обломок всё же не вышло, можно попробовать удалить его таким способом. В болте сверлите отверстие максимально возможного диаметра, стараясь не повредить резьбовое соединение. Затем берёте соответствующий метчик и нарезаете в отверстии резьбу. Во время этого процесса прочищается резьба и удаляются остатки болта.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

1. В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
2. Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
3. Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую. Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.

Источники

• https://vopros-avto.ru/kak-vyikrutit-slomannyiy-bolt-effektivnyie-sposobyi-pozvolyayushhie-vyikrutit-slomannyiy-bolt/
• https://krrot.net/kak-vykrutit-slomannyj-bolt/
• https://tradinghub.ru/kak-vykrutit-ekstsentrik-ot-starogo-smesitelya-esli-on-silno-prikipel/
• https://SdelaySam-SvoimiRukami.ru/5911-kak-vykrutit-slomannyj-jekscentrik-na-smesitele.html
• https://delairukami.ru/avto/vukrutit_slomannui_bolt/
• https://SdelaySam-SvoimiRukami.ru/4325-sem-sposobov-vyvintit-slomannyy-bolt-ili-shpilku.html
• https://autosiga.ru/chitajte/2290-kak-vyvernut-slomannyy-bolt

Вывинчиваем шпильку экстрактором

Если подручные способы не подойдут, стоит воспользоваться специализированным инструментом. Он называется экстрактором, обычно продается целым набором. Открутить болт со слизанными гранями можно также с его помощью.

Для начала нужно с помощью керна отметить центр. Это необходимо для того, чтоб во время сверления не происходило изменения траектории. Выбираем сверло с диаметром меньше шпильки, но соответствующее экстрактору. Делаем отверстие и вставляем экстрактор.

Откручивать болт стоит крайне осторожно, так как целостность резьбы уменьшилась, что может привести к излому

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Причины, по которым не удается открутить прикипевшую гайку (болт)

Существует несколько причин, по которым разобрать это простейшее соединение может оказаться затруднительно или вовсе невозможно:

• деформация резьбы или деталей соединения, например, при сильном ударе;
• закручивание не по резьбе с прикладыванием значительного усилия — в этом случае между поверхностями деталей существенно возрастает трение (эффект может усугубиться за счет воздействия внешних факторов);
• окисление поверхностей деталей соединения, образование на них слоя ржавчины;
• диффузия материалов между деталями соединения.

Последние две причины прекрасно знакомы практически каждому, в особенности автомобилистам.

Проблема в том, что шпильки, болты и гайки чаще всего выполняют из углеродистой стали. При длительном контакте с водой и кислородом воздуха (такому воздействию постоянно подвержены, например, болты на колесе) эти вещества проникают в мельчайшие зазоры, в том числе и между деталями резьбового соединения. В результате железо окисляется, образуется слой ржавчины, который увеличивает трение. Потребуется огромное усилие, чтобы сдвинуть детали с места (нередко величина превосходит показатели прочности болта, и он разрушается).

Конструкторы стараются не допускать таких неприятностей, применяя для соединений детали с защитными покрытиями или изготовленные из нержавеющих сталей. Но и это срабатывает не всегда. Если болт и гайка подвергаются тепловому воздействию (примером могут служить детали на глушителе) защитные покрытия могут нарушиться, коррозионные процессы ускоряются.

Имеет место и процесс диффузии (взаимного проникновения) материалов, детали образуют монолит, разобрать который становится сложно (с таким явлением нередко сталкиваются те, кто пытается открутить болт на коленвале).

Высверливаем обломанный болт

Этот способ принято считать наиболее кропотливым. Пользуются им лишь тогда, когда другие методы не дали положительного результата.

Давайте разберёмся почему:

• необходимость соблюдать точность при высверливании для предотвращения излома резьбы;
• использование разных по величине сверл для работы.

Если отсутствует подобный опыт, рекомендуется воспользоваться советами профессионалов для выкручивания сломанных болтов, взяв сначала тонкое сверло.

Итак, если при ремонте авто вдруг отломился болт, не отчаивайтесь. Используйте указанные выше методы по его извлечению. При работе не переусердствуйте, иначе можно поломать резьбу, а это только усугубит проблему.

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

1. Очищают головку болта.
2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.

3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

На головке шурупа или винта можно сделать более глубокий надрез для отвёртки

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Ударной отвёрткой можно открутить небольшие винты или шурупы со слизанными шлицами

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Жгут укладывают между отвёрткой и головкой винта или шурупа

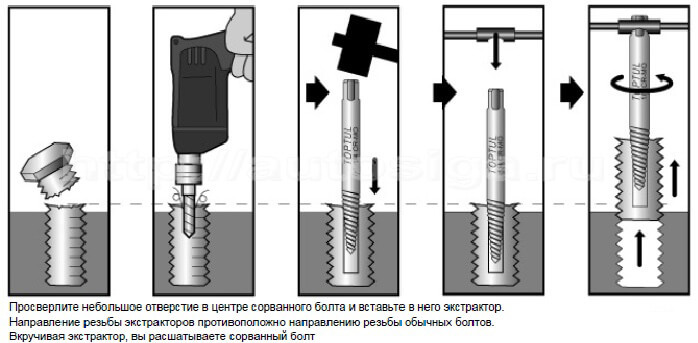

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Экстрактор — инструмент для откручивания винтов, болтов или шурупов со слизанными или сломанными головками

Порядок его применения:

1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.

3. Выкручивают болт.

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

Сверло должно иметь диаметр меньше, чем у проблемного болта

Клей

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

При помощи клея к слизанной головке фиксируют гайку, а затем вместе с ней откручивают винт

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

К проблемному болту или винту можно приварить новую гайку

Припой и паяльник

Если надо открутить небольшой шуруп или винтик, используют паяльник и припой:

1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.

2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.

3. Откручивают проблемный винт и чистят жало отвёртки от припоя.

Обрыв заподлицо

Этот тип поломки считается самым трудным для ремонта, так как очень сложно определить диаметр отверстия, особенно при срезке крепежа. Поэтому для того, чтобы высверлить сломанный болт определенного вида, необходимо произвести зачистку поверхности. Это позволит определить нужные нам зазоры.

Нередко происходит следующая неприятная ситуация: место обрыва имеет кривые формы, которые очень трудно обрабатывать и выправлять. А сверлить изделие в подобном состоянии категорически не рекомендуется, ибо есть риск окончательно угробить конструкцию. Следовательно, сначала необходимо применить керн, которым подготавливают место по центру работы сверлом.

Дальнейший порядок действий, позволяющий высверлить сломавшийся тем или иным способом болт, аналогичен варианту при поверхностном обрыве. После создания отверстия остатки от резьбы удаляются с помощью крючка.

Как открутить болт с головкой под шестигранник или звездочку

В автомобильной промышленности, другом оборудовании часто используются болты под шестигранный инструмент. Как вывернуть сорванную шляпку, у которой сорваны грани:

• Изготовить горизонтальную насечку болгаркой или напильником на шляпке. Для откручивания сорванного винта при данном случае используется крепкая отвертка.
• Использование специальной звездочки TORX, которая вбивается в шляпку. Насадка подбирается по размеру, чуть большему сорванной шляпки, для прочного соединения между стенками.
• Набор экстракторов, который возможно приобрести в хозяйственном магазине. Перед использованием экстрактора, высверливается отверстие сверлом в основании болта, затем вводится экстрактор, винт извлекается плоскогубцами или специальным зажимом.
• Использование сверла с левым вращением, немного меньшим по диаметру отверстия. Работы инструментом производится в реверсном режиме, при таком способе возможно испортить резьбу.

Как открутить болт с сорванными гранями вручную

Сорванные гайки выкручиваются сложнее, так как при работах существует вероятность повреждения резьбы. Наиболее простым способом является применение химических средств, обработка поверхностей очищается и обрабатывается средством на 15 минут. При сорванных гранях применить ключ или головку невозможно. В таких случаях, используется зубило, которым разрушается основная часть гайки, затем извлекается и происходит замена на новую гайку.

Как извлечь болт, если головка отломилась

Сломанная головка конструкции может доставить немало хлопот при работах. Как действовать при такой сложной ситуации, не прибегая к использованию серьезного инструмента. При небольших размерах элемента, возможно сделать надпил болгаркой, углубление которого позволит использовать отвертку с острыми гранями. Для выполнения более сложных работ понадобиться экстрактор, дрель и развертка. Основание резьбового соединения высверливается ровно посередине, после изготовления отверстия, ввинчивается инструмент против часовой стрелки.

https://youtube.com/watch?v=PoJ4X-xN2i4

При выполнении последовательных действий, выкрутить испорченный элемент конструкции не составит труда даже тем, кто впервые сталкивается с данной проблемой. Необходимо грамотно оценить ситуацию, использовать инструмент хорошего качества для продуктивного результата.

Как высверлить сломанный болт

Для работ используется сверло из качественного материла. Размер необходимо подбирать в соответствие с сорванными гранями, диаметр сверла не должен быть больше отверстия. Качественное сверло отличается повышенной ценой, но его использование исключает быстрый износ и возможность поломки при процессе работы.

Использовать инструмент стоит не спеша, перед выполнением поставленной задачи, грамотно оценить ситуацию. Необходимо следить за положением инструмента в процессе работы, высверливание производится строго по центру, без отклонений в разные стороны.

Как откручивать разные болты?

Любой сломанный или слизанный болт есть возможность вынуть или выкрутить из отверстия с помощью подручных инструментов и некоторых материалов, включая различные химические растворы. Если обломанный винт не выкручивается, его устраняют посредством выполнения однообразных действий, направленных на расшатывание и расклинивание, только с применением разных инструментов.

• В деталях с резьбой под крестовую отвёртку просверливается углубление, которое по размеру будет меньше используемого инструмента. Затем в это отверстие нужно забить зубило и расклинить его. Это позволит вывернуть заломыш из основания.
• Наружный болт звёздочку сначала можно полить проникающей жидкостью ВД-40, после чего вытащить сантехническими клещами. Если он внутренний, то при помощи болгарки или ножовки надо делать запил под отвёртку с плоским полотном. Также винт можно высверлить дрелью.
• Не сильно закисший калёный болт потребует высверливания паза под отвёртку, также можно для облегчения вытаскивания нагревать его паяльной лампой.
• Срывные болты, головки у которых обламывают после закручивания, можно удалить с помощью газовой горелки или экстрактора с противорезьбой.
• Если нужно вытащить маленький обломившийся болтик диаметром около 1,5 мм, профессионалы советуют припаять к нему вороток на холодную сварку, а затем выкрутить, придерживая щипцами.

Иногда необходимо открутить сорванный крепёж под внутренний шестигранник.

Шестигранный болт также можно открутить, воспользовавшись растачиванием при помощи надфиля под другой размер, и он легко извлекается ключом.

Разные проблемы с повреждением крепёжных деталей разрешаются конкретными способами.

С сорванными гранями

Извлечь болт, если у него сорваны грани, проще после нанесения проникающей жидкости, горючего топлива или керосина

Затем его важно простучать либо разогреть, сделав металл более податливым. Только после этих манипуляций нужно извлекать деталь – пассатижами или разводным ключом

Винт с сорванной головкой, выступающей над поверхностью, вытаскивается круглогубцами, газовым ключом против часовой стрелки. Шурупы с повреждённой крестовиной и шляпкой удаляются следующим образом:

1. в остатках тела делается левая резьба;
2. далее надо закрепить их клеем;
3. на 60 минут ввинчивается левый метчик;
4. на основную резьбу наносится масло.

После того как клей затвердеет, можно выкрутить обломанную шпильку.

В труднодоступном месте

Определённую проблему представляет извлечение неисправных крепёжных элементов из оборудования со множеством деталей, которые не дают достаточного пространства для работы. Особенно это сложно, если болт обломился вровень с поверхностью или ниже.

Это даёт возможность выкрутить остатки. Также в теле повреждённого шурупа можно нарезать левую резьбу, однако это более трудная задача.

Ржавый

Сорванные болты, саморезы и винты, покрытые ржавчиной, легче всего удалять с помощью обстукивания молотком, расшатывания, разогрева паяльником, горелкой, а также при помощи нанесения горючего топлива, бензина, проникающих жидкостей. Еще для этого подойдёт раствор йода, любой растворитель, специальные преобразователи ржавчины, облегчающие откручивание и извлечение.

Прочие варианты подразумевают использование накидного ключа и надетой на него стальной трубы, применение зубила и молотка, но такие решения требуют определённых навыков и точности, иначе можно сломать инструменты и не добиться результата.

Другие

Один из самых сложных видов поломки – обрыв заподлицо. При этом крайне трудно установить диаметр отверстия. Для изъятия обломившегося крепежа придётся предварительно зачищать поверхность, определять зазоры, а затем высверливать болт. Если участок обрыва имеет искривлённую форму, то сначала используют керн, а затем высверливают отверстие, через которое крючком вытаскивают остатки болта.

Если деталь сильно выступает над плоскостью конструкции, следует использовать плоскогубцы, клещи и прочие простые инструменты. Порой в этом деле может помочь сварочный аппарат. С его помощью к болту приваривается рычаг, способный в дальнейшем вывернуть или выкрутить крепёж без особых усилий.

Как выкрутить любой болт, смотрите далее.

Использование лимонной кислоты

Этот метод подойдет для вытаскивания обломков сверл малых диаметров из деталей небольших размеров.

1. Возьмите емкость, изготовленную из нержавеющей стали.

2. Приготовьте водяной раствор (20 г лимонной кислоты на 100 г воды).

3. Опустите деталь в смесь отверстием вниз

4. Емкость поместите на регулируемый нагревательный прибор.

5. Установите температуру 90 °C.

На извлечение обломка сверла этим методом уйдет несколько часов.

Удаление обломков сверл с применением сильных электролитов

Этот способ вытаскивания сверла подходит в том случае, если обрабатываемая деталь изготовлена из алюминия. Используется водяной раствор азотной кислоты.

Перед применением этого метода необходимо смазать место рядом со сломанным сверлом воском или парафином. После этого нанесите раствор азотной кислоты на обломок, дождитесь пока состав разъест режущие кромки, а затем выбейте застрявший кусок сверла при помощи слесарного бородка.

Обратите внимание! Температура окружающей среды должна быть не меньше 20 °C.

Высверливание

Для высверливания обломка сверла возьмите инструмент, изготовленный из более твердого материала

Этот метод, требующий терпения, осторожности и внимательности, применяют редко по двум причинам.

1. Высверливание обломка может привести к деформации заготовки и образованию изгиба. В этом случае застрявший кусок сверла проникнет еще глубже в тело детали причем под углом.

2. При работе с техникой есть вероятность попадания стружки в важные узлы и механизмы.

Если же деталь не жалко, просверлите в этом месте отверстие большего диаметра, а затем подцепите обломок любым подходящим приспособлением и вытащите.

Использование специальных экстракторов

Фотография №3: экстракторы

Эти инструменты специально предназначены для вытаскивания застрявших обломков сверл, болтов, шпилек и пр. Чтобы извлечь сломанное сверло при помощи экстрактора, действуйте так.

1. Аккуратно просверлите в застрявшем обломке сверла отверстие меньшего диаметра.

2. Вбейте в него экстрактор.

3. Оденьте на него держатель

4. Выкрутите застрявший обломок.

Изображение №1: технология использования экстракторов для вытаскивания сломанных сверл

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Способы, которыми можно выкручивать болты

Экстракторы сломанных болтов

Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.

При помощи верхушки болта с головкой

При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии

Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.

Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.

Использование небольшой отвертки или зубила

Выкручивание поврежденных болтов

Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.

Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.

Использование экстрактора

Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник

Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра

Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.

В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.

Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.

№1 Рассверливание остатков болта

Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт

1

Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.

При этом используются два сверла с разной формой наконечника – с тупым и острым углом

2

В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.

К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.

Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.

№2 Закручивание экстрактора

Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора

1

Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра

Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны

В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа

2

Далее экстрактор закручивается в болт и вращается в нём до упора.

Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта

ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?

Как выкрутить сломанный болт: 100% Рабочий способ

9.2
Total Score

Как выкрутить сломанный болт

Раскрытие темы

9

Доступность применения

9

Актуальность информации

9.5

Оценки покупателей: Будьте первым!

Подведём итоги

Обрыв шляпки болта – очень распространённое явление. И не всегда в этом виноват мастер. Довольно часто такая проблема возникает по вине производителя. Заводской брак, трещина на метизе – всё это приводит к описанным в сегодняшней статье последствиям. Но какова бы ни была причина поломки, необходимо помнить, что это всего лишь железо, и оно не стоит того, чтобы тратить нервы на такие мелочи. А такие приспособления, как экстрактор или метчики с обратной нарезкой, лучше приобрести заранее и держать их в гараже или мастерской под рукой. И самое главное – следует помнить, что любую неприятность лучше предупредить, чем после исправлять. Не стоит пренебрегать профилактикой.  Тщательно смазанный болт будет легко откручен в любое время, когда это необходимо.

Обработанные болты без следов коррозии впоследствии вывернутся намного проще ФОТО: dreamstime.com

Надеемся, что при возникновении подобной ситуации вам помогут советы, изложенные в сегодняшней статье, хотя наша редакция искренне желает, чтобы у вас подобного не случалось.

Возможно, у кого-то из читателей возникли вопросы по теме. Мы будем рады на них ответить максимально развёрнуто. От вас требуется лишь изложить суть в обсуждениях ниже.

А знаете ли вы иные способы, как справиться с отломленным болтом? Если да, то у нас будет убедительная просьба. Опишите свой метод выворачивания обломышей. Это будет интересно и полезно начинающим мастерам. Вам понравилась сегодняшняя статья? Тогда не забудьте её оценить. А мы напоследок, по давно сложившейся доброй традиции, предлагаем вашему вниманию короткий, но весьма информативный видеоролик, более полно раскрывающий сегодняшнюю тему.

Предыдущая

РемонтОтделка без проблем: крепим ПВХ панели к стене и потолку

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние. Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря. Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Узел восстановлен.
