Как правильно снять бардачок на ладе гранта

Способ №1: замена радиатора печки Лады Гранты со снятием панели

1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.

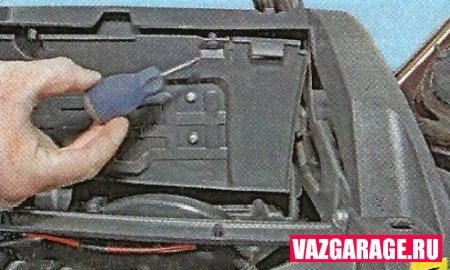

2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

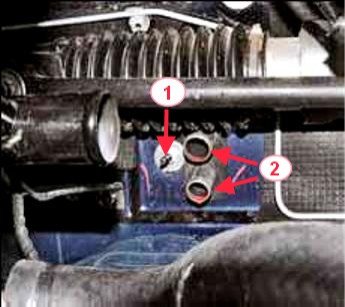

1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

1. Демонтируем резиновые уплотнители на дверных проемах.

Резиновые уплотнители на дверных проемах

1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

1. По аналогии снимаем накладку с правой стороны.
2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

1. Отвинчиваем гайку, извлекаем регулятор «на себя».

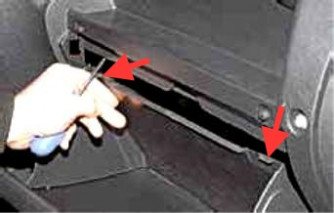

1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

1. Извлекаем вещевой ящик.

Вещевой ящик

1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консоли Отвинчиваем болты

1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

1. Отключаем педаль сцепления.

Педаль сцепления

1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.

1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.

1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.

Панель приборов Лада Гранта описание

Создавая панель приборов на Гранту, производители АвтоВАЗа подошли к делу ответственно и с совестью. Первым делом бросаются в глаза зазоры, а именно их отсутствие. Элементы панели подогнаны практически идеально, плотно, без щелей и перекосов, так свойственных для отечественного транспорта.

Фото панели приборов лада Гранта наглядно демонстрируют всю идею и старания разработчиков. Уже визуально прослеживается приятный дизайн, преимущественно в классическом черном цвете и аккуратная сборка деталей.

Пластмасса, из которой выполнена панель приборов, не смотря на ее очевидную дешевизну, все же радует глаз и приятная на ощупь. При надавливании отсутствуют характерные звуки скрежета и хруста. Да и во время движения Гранта лада панель приборов не скрипит и не грохочет, как это обычно бывает в русских машинах. Герметичное крепление и качественный материал делают свое дело, практически лишая водителя посторонних звуков в салоне во время езды.

Панель приборов Гранта Лада имеет очень продуманную конструкцию, в которой задействовано всего 39 деталей. Даже в Ладе Калина их 59. Такое решение сказалось лишь положительным образом на качестве конструкции.

Руль приятен на ощупь и удобен при использовании. Выполнен в том же стиле, что и вся панель, отлично вписывается в интерьер салона. Регулируется в 1 или 2 направлениях, в зависимости от комплектации автомобиля.

Даже на фото панель приборов лада Гранта выглядит гармонично и со вкусом. Если бы не логотип «Лада», расположенный на руле, интерьер салона Гранты очень бы напоминал салон какой-нибудь не слишком дорогой иномарки. Просто, удобно, лаконично.

Так и с приборами: спидометр и тахометр выполнены просто, но удобно и симпатично. Благодаря крупной оцифровке возле каждой шкалы, значения легко читаются, а мягкая зеленая подсветка дополняет дело. Ночью не отвлекает ярким светом и не бросается в глаза.

О статусе бюджетного автомобиля напоминают лишь контрольные лампы на панели приборов, которыми заменили некоторые датчики, например, датчик температуры двигателя и другие.

Между спидометром и тахометром, прямо в центре от руля расположен небольшой дисплей бортового компьютера, который выдает стандартную информацию для водителя – пробег, расход топлива и т.п.

Управление климатом в автомобиле осуществляется блоком, который уже можно было наблюдать в Ладе Калина, однако оригинальные воздуховоды были разработаны специально для Гранты, выглядят очень современно и лаконично.

Лада Гранта описание панели приборов должно коснутся и темы безопасности, о которой наконец то хоть немного позаботились отечественные разработчики автомобилей. Еще раз стоит сказать о пластике, из которого собрана панель приборов. Ее консистенция более эластичная, мягкая, что не только делает его не скрипящем, но и менее травмоопасным.

Даже в комплектации «Стандарт» Лада Гранта была укомплектована подушкой безопасности, монтированной в руль.

В центре приборной панели размещена магнитола с множеством функций и возможностей управления аудиосистемой. В комплектации «Стандарт» и «Норма» на этом месте расположена заглушка кармана под магнитофон, который в дальнейшем можно установить самостоятельно.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Снимаем торпедо (панель) Лада Гранта

Если Вы решили сделать шумоизоляцию моторного щита, или же перетянуть карбоновой пленкой торпедо, тогда внимательно изучите инструкцию, как снять панель Лада Гранта своими руками.

Снимаем торпедо Лада Гранта своими руками

– плоская и крестообразная отвертка.

– торцовая головка “на 13” и “на 24”.

1. Отсоедините минусовой провод от аккумулятора.

2. Снять прикуриватель (отжать фиксатор и извлечь патрон прикуривателя, отсоединить колодку с проводами).

3. Снять головное устройство аудио системы (магнитолу) и отключить от него колодку с проводами.

4. Снять центральную накладку панели (торпедо).

5. Снять крышку бардачка (вещевого ящика), и вывернуть винты крепления внутреннего щитка.

6. Снять облицовку стоек. Затем снять центральный тоннель. После снять рулевое колесо. Снять кожух рулевой колонки и подрулевые переключатели.

7. Снять блок управления наружным освещением (сначала демонтировать крышку блока предохранителей, затем отвернуть один винт и отсоединить колодку).

8. Снять регулятор гидрокорректора фар (демонтировать рукоятку, открутить гайку крепления, извлечь регулятор гидрокорректора).

9. Снять комбинацию приборов.

10. Затем вывернуть 4 винта крепления блока управления заслонками воздуховодов к панели приборов.

11. Вывернуть 18 винтов крепления декоративной панели к каркасу (рис 11.13).

12. Отвести декоративную панель от каркаса, насколько позволяют закрепленные на ее внутренней стороне воздуховоды.

13. Просунуть руку под панель и длинной крестообразной отверткой вывернуть два винта №1 (рис 11.14) (по одному с каждой стороны) крепления к декоративной панели воздуховодов передних боковых стекол. Выведите концы воздуховодов из патрубков сопел №2, после чего выньте внутренние концы воздуховодов из патрубков корпуса отопителя.

14. Потяните панель на себя, и отгибая воздуховод №4 ветрового стекла, переведите его через короб №2 (рис 12.1) подачи воздуха в центральные дефлекторы на корпусе отопителя. Снимите декоративную панель приборов.

15. Для того, чтобы в дальнейшем было легче установить панель обратно, выверните два винта №3 (рис 11.14).

– Снять воздуховод №4 (рис 11.14) ветрового стекла.

– Снять с кронштейнов панели две гайки-скобы.

– И переставьте их на кронштейны воздуховода – это позволит установить декоративную панель на место без воздуховода, а воздуховод закрепить на панели уже после ее установки, ввернув винты со стороны салона.

Рисунок 11.13. Расположение винтов панели Лада Гранта.

Рисунок 11.14. Декоративная панель приборов (вид с внутренней стороны):

Установка панели Лада Гранта

Установка торпедо осуществляется в обратной последовательности, но следует учитывать ряд моментов:

До установки панели наденьте на окно корпуса отопителя воздуховод ветрового стекла.

1. После установки панели заведите кронштейны воздуховода на место (для наглядности показано на снятой панели)

2. Вверните винты крепления со стороны салона.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Снятие центральной консоли Лада Гранта

У многих владельцев Лада Гранта иногда возникает необходимость снять центральную накладку на приборной панели. Причины этому могут быть разные, как устранение излишних скрипов, так и установка магнитолы. Сегодня я расскажу вам как ее демонтировать.

Снятие центральной консоли Лада Гранта

Перед началом работы я крайне рекомендую приобрести набор пластиковых лопаток для работы с пластиком автомобиля во избежании повреждения пластика грубыми предметами по типу отвертки.

Если такого набора нет под рукой, либо купить не представляется возможность, то обмотайте кончик плоской отвертки крепкой изолентой или пластырем из рулона.

Для правильного демонтажа накладки нужно выполнить рад не сложных действий:

1. Снять головное устройство (автомагнитолу), и отсоединить от него все колодки с проводами. Если снять магнитолу не получается, то можно оставить ее на панели, однако не тяните резко, когда отщелкните накладку. Помните, провода для магнитолы не такие уж и длинные.
2. Поддеть и демонтировать рукоятки регуляторов температуры воздуха и его распределения с помощью монтажной лопатки или плоской отвертки.
3. Снять рукоятку рычага управления заслонкой системы рециркуляции. Для ее снятия просто потяните ее на себя.

После снятия всех нужных рычажков пластиковой лопаткой или плоской отверткой подденьте панель с нижнего правого края, как это показано на изображении ниже. Далее отщелкиваем все остальные защелки и отводим накладку от панели приборов, не забываем про то, что к приборам все еще подключены провода.

После отсоединения всей необходимой проводки можем удалить накладку полностью.

На автомобилях «Люкс» версии с крашеной накладкой снятие идентично выше указанной инструкции, за тем лишь исключением, что сперва отщелкивается крашеная часть, а центральная часть откручивается.

Установка совершается в обратном порядке снятию.

Не забывайте посмотреть и другие полезные статьи по обслуживанию Лада Гранта на нашем сайте, а так же принять участие в обсуждении на нашем форуме.

Что такое и как работает гидрокорректор

Гидрокорректор фар установлен на Гранте с завода. Это устройство регулирует фары выше-ниже в зависимости от загруженности автомобиля.

Регулировать нужно самому – автоматической настройки нет.

Управление корректором находится под рукояткой включения света. Положение 0 соответствует автомобилю с одним человеком – водителем.

Принцип работы:

• рукоятка управляет цилиндром гидрокорректора;
• цилиндр регулирует давление в гибких трубках, которые идут к толкателям;
• толкатели установлены в фарах – чем выше давление в трубках, тем сильнее жидкость внутри толкателя давит на шток;
• положение штока глубже/дальше отвечает за регулировку фары выше/ниже.

Наглядно принцип работы гидрокорректора показан ниже:

Наглядное представление системы гидрокоррекции фар

Что делать, если гидрокорректор сломался

Сразу обе либо одна фара перестала реагировать на гидрокорректор? Скорее всего у вас сломался толкатель.

Если хотите починить толкатель, есть два пути.

Таблица 1. Варианты починки толкателя корректора фар.

Вариант 1 – варварский.

Без последующей регулировки.

Ссылка на детальное описание второго метода с комментариями здесь.

Комплект корректора стоит порядка 700 рублей – может быть проще его заменить

Как заменить гидрокорректор на электромеханический

Хочется заменить гидро на электрокорректор (ЭМКФ)? Процесс несложный, так как есть готовые решения с завода.

Для замены нужны только прямые руки – в зависимости от производителя ЭМКФ:

• демонтируем старый гидрокорректор;
• на место цилиндра устанавливаем новый блок управления корректором – проводку кидаем согласно инструкции;
• протягиваем провода через резинку, по которой шли трубки гидро;
• регуляторы ставим на штатные места в фарах.

Киа Рио

А вот с этой моделью придется серьезно повозиться. Так как дефлектор крепится на винты, которые скрыты козырьком. Его необходимо предварительно снять.

Из инструментов потребуется крестовая и шлицевая отвертки, фонарик и строительный шпатель.

Процесс включает некоторую комбинацию действий. Подробно смотрите, как выполняется эта работа на видеоматериале.

Видео: снятие козырька панели приборов на Kia Rio

Уже потом можно снимать центральный дефлектор. Он крепится на пистоны и саморезы. Два самореза – вверху, два пистона – наверху и один – внизу. После того как дефлектор вынут, необходимо отсоединить штекер.

Перед демонтажом левого дефлектора снимается левая панель и панель, под которой находится блок предохранителей. Дефлектор крепится сбоку двумя саморезами. Перед демонтажом правой панели откройте бардачок и снимите правую панель, выкрутите саморезы. Теперь, поддевая отверткой, можно убрать дефлектор.

Видео: демонтаж центрального и боковых дефлекторов отопления

Вот так снимается дефлектор воздуховода на разных автомобилях. Конечно, в пределах одной статьи невозможно дать полные инструкции по всем моделям автомобилей. Из всего вышесказанного можно сделать вывод, что объем работ, который необходимо выполнить, чтобы снять дефлектор воздуховода не одинаков. В одних автомобилях дефлектор снимается просто методом вытягивания (Рено Логан), в других приходится снимать торпедо или другие крупные элементы (Лада Веста, Киа Рио).

Ветровики на Гранту Лифтбек не включены в штатную комплектацию. Собственник самостоятельно устанавливает аксессуар, предварительно купив его в автомагазине.

Процесс поклейки не сложный, интуитивно понятный. С заданием справится каждый водитель. Обращение в сервисный центр вовсе не обязательно. При наличии аксессуаров и ветоши работа отнимет не более десяти минут времени.

Снимаем торпедо (панель) Лада Гранта

Если Вы решили сделать шумоизоляцию моторного щита, или же перетянуть карбоновой пленкой торпедо, тогда внимательно изучите инструкцию, как снять панель Лада Гранта своими руками.

Снимаем торпедо Лада Гранта своими руками

– плоская и крестообразная отвертка.

– торцовая головка “на 13” и “на 24”.

1. Отсоедините минусовой провод от аккумулятора.

2. Снять прикуриватель (отжать фиксатор и извлечь патрон прикуривателя, отсоединить колодку с проводами).

3. Снять головное устройство аудио системы (магнитолу) и отключить от него колодку с проводами.

4. Снять центральную накладку панели (торпедо).

5. Снять крышку бардачка (вещевого ящика), и вывернуть винты крепления внутреннего щитка.

6. Снять облицовку стоек. Затем снять центральный тоннель. После снять рулевое колесо. Снять кожух рулевой колонки и подрулевые переключатели.

7. Снять блок управления наружным освещением (сначала демонтировать крышку блока предохранителей, затем отвернуть один винт и отсоединить колодку).

8. Снять регулятор гидрокорректора фар (демонтировать рукоятку, открутить гайку крепления, извлечь регулятор гидрокорректора).

9. Снять комбинацию приборов.

10. Затем вывернуть 4 винта крепления блока управления заслонками воздуховодов к панели приборов.

11. Вывернуть 18 винтов крепления декоративной панели к каркасу (рис 11.13).

12. Отвести декоративную панель от каркаса, насколько позволяют закрепленные на ее внутренней стороне воздуховоды.

13. Просунуть руку под панель и длинной крестообразной отверткой вывернуть два винта №1 (рис 11.14) (по одному с каждой стороны) крепления к декоративной панели воздуховодов передних боковых стекол. Выведите концы воздуховодов из патрубков сопел №2, после чего выньте внутренние концы воздуховодов из патрубков корпуса отопителя.

14. Потяните панель на себя, и отгибая воздуховод №4 ветрового стекла, переведите его через короб №2 (рис 12.1) подачи воздуха в центральные дефлекторы на корпусе отопителя. Снимите декоративную панель приборов.

15. Для того, чтобы в дальнейшем было легче установить панель обратно, выверните два винта №3 (рис 11.14).

– Снять воздуховод №4 (рис 11.14) ветрового стекла.

– Снять с кронштейнов панели две гайки-скобы.

– И переставьте их на кронштейны воздуховода – это позволит установить декоративную панель на место без воздуховода, а воздуховод закрепить на панели уже после ее установки, ввернув винты со стороны салона.

Рисунок 11.13.

Расположение винтов панели Лада Гранта.

Рисунок 11.14.

Декоративная панель приборов (вид с внутренней стороны):

Установка панели Лада Гранта

Установка торпедо осуществляется в обратной последовательности, но следует учитывать ряд моментов:

До установки панели наденьте на окно корпуса отопителя воздуховод ветрового стекла.

1. После установки панели заведите кронштейны воздуховода на место (для наглядности показано на снятой панели)

2. Вверните винты крепления со стороны салона.

Как снять панель приборов Лада Гранта

Панель приборов снимаем, когда нужно сменить проводку или при ремонте отопителя салона, также снимаем панель при кузовных работах.

Подготавливаем автомобиль для выполнения работ. Отключаем минусовую клемму аккумулятора.

Сливаем охлаждающую жидкость из системы охлаждения двигателя.

Снимаем фильтр системы отопления и вентиляции.

Отворачиваем крестовой отверткой четыре самореза крепления к панели приборов кожуха фильтра системы отопления

Ослабляем затяжку хомутов крепления шлангов отопителя и снимаем шланги с патрубков 2 радиатора отопителя. Головкой на 10 откручиваем гайку 1 шпильки крепления фланца патрубков радиатора отопителя к щитку передка.

Снимаем крышку монтажного блока

Снимаем комбинацию приборов

Снимаем облицовку туннеля пола (статья – Как снять облицовки туннеля пола Лада Гранта)

Отсоединяем рулевую колонку от каркаса панели приборов и опускаем ее на пол кузова или снимаем полностью

Снимаем центральную накладку панели приборов (бороду), (см. Как снять центральную накладку панели приборов Лада Гранта)

Вынимаем уплотнители проемов передних дверей

Отстегивая от фиксаторов, снимаем левую боковую накладку панели приборов. Также снимаем правую боковую накладку панели приборов.

Ремонт печки Лады Гранты

Хоть и к качеству поставленной печки нет пререканий, по законам не зависящим (или зависящим) от нас, печка может сломаться. Причина поломок печки Лады Гранты может заключаться в следующем:

• забившийся радиатор
• неисправная помпа
• расслабившиеся контакты и скобы
• воздушная пробка

Когда причиной неработоспособности печки является неисправность помпы, то тут стоит насторожиться. Ибо это может привести к перегреву двигателя и в конце-концов «заклиниванию», ремонт двигателя обойдется очень дорого. Лучше обратиться к специалистам для решения подобной проблемы.

Расслабившиеся клеммы и скобы следует затянуть, это делается таким образом:

1) Отключаем клеммы аккумулятора, для своей безопасности и исключения коротких замыканий, при работе с электропроводками

2) Снимаем панель приборов. вынимаем магнитолу (если вы ее установили), регуляторы подачи воздуха или температуры.

3) Отсоединяем колодки жгута проводов выключателей подогрева задних стекол, аварийной сигнализации и т.д.

4) Устанавливем расслабившиеся скобы на свое место

5) Собираем все в обратной последовательности

Завоздушивание, или воздушная пробка тоже может стать причиной плохой работы печки. Для решения данной проблемы сперва сливаем антифриз, предварительно сняв шланг дроссельного узла и открыв крышку расширительного бачка. Шланг, подводящий воздух от радиатора к печке вынимаем со стороны радиатора и продуваем. Таким образом мы устраняем антифриз в печке, которая и являлась причиной пробки.

Доработка приборной панели Гранта лифтбек

Базовая комплектация щитка у Лада Гранта «Норма», «Стандарт» достаточно проста и малоинформативная. Недочет оперативно устранили путем изготовления нового образца панели. Ее устанавливают исключительно на модификации «Люкс». Альтернативный вариант вне заводского исполнения предоставляет компания «Феррум». С целью повышения информативности используют новую раскладку приборов и внешнее оформление:

• границы приборов разделены хромированной вставкой;
• больше места отведено под монитор компьютера;
• владелец может самостоятельно выбирать цветовое оформление подсветки, с целью снижения нагрузки на глаза;
• основная (важная) информация теперь выводится в верхней части дисплея.

Информация о программном обеспечении панели приборов Лада Гранта

• выключить зажигание;
• нажать и удерживать в режиме «пауза» кнопку сброса пробега;
• активировать зажигание;
• отпустить зажатую кнопку.

На мониторе появится информация о версии программного обеспечения, модели оборудования. Данные необходимо использовать при покупке нового щитка.

Снятие и установка панели приборов автомобиля Лада Гранта

Панель приборов снимаем, когда нужно сменить проводку или при ремонте отопителя салона, также снимаем панель при кузовных работах

Подготавливаем автомобиль для выполнения работ. Отключаем минусовую клемму аккумулятора.

Сливаем охлаждающую жидкость из системы охлаждения двигателя.

Снимаем фильтр системы отопления и вентиляции.

Отворачиваем крестовой отверткой четыре самореза крепления к панели приборов кожуха фильтра системы отопления

Ослабляем затяжку хомутов крепления шлангов отопителя и снимаем шланги с патрубков 2 радиатора отопителя.

Головкой на 10 откручиваем гайку 1 шпильки крепления фланца патрубков радиатора отопителя к щитку передка.

Снимаем крышку монтажного блока

Снимаем комбинацию приборов

Отсоединяем рулевую колонку от каркаса панели приборов и опускаем ее на пол кузова или снимаем полностью

Вынимаем уплотнители проемов передних дверей

Отстегивая от фиксаторов, снимаем левую боковую накладку панели приборов.

Также снимаем правую боковую накладку панели приборов

Поддеваем отверткой обивку левой передней стойки, отделяя от пистонов, снимаем обивку.

Также снимаем правую обивку передней стойки.

Извлекаем ручку регулятора направления пучков света фар

Головкой на 21 откручиваем гайку крепления регулятора к панели приборов

Извлекаем регулятор направления света фар из отверстия панели

С помощью отвертки отжимаем два фиксатора на вещевом ящике и выводим верхний край ящика из панели приборов

Открываем полностью вещевой ящик и, приложив усилие, стягиваем ящик с разрезных петель

Рядом с проемом левой двери, головкой на 10 откручиваем гайку наконечника массового провода и снимаем его со шпильки

Головкой на 10 откручиваем две гайки крепления наконечников массовых проводов к правому кронштейну консоли панели
