Как выбрать толщиномер лакокрасочного покрытия

Принцип работы толщиномеров ЛКП

В настоящее время, в основном, применяются ультразвуковые толщиномеры. Их принцип действия основан на конечной скорости звуковой (точнее, ультразвуковой) волны в лакокрасочном покрытии. В разрезе любая окрашенная кузовная деталь автомобиля представляет сэндвич, состоящий из лакового покрытия, слоя автомобильной краски, грунтовки, шпатлевки (если производились ремонтные работы) и металла.

Схема ультразвукового толщинолмера включает следующие узлы:

генератор ультразвуковых импульсов определенной скважности;
излучатель ультразвуковой;
приемник отраженного сигнала;
устройство сравнения времени запаздывания ультразвукового сигнала;
цифровой преобразователь сигналов;
ЖК-индикатор толщины покрытия.

Несмотря на большое количество блоков, электронные компоненты часто объединяются в единой микросхеме за исключением излучателя-приемника и индикатора. Устройство питается от автономного источника.

Работа устройства заключается в следующем. Импульсы, которые излучаются в направлении кузовной детали, проходят сквозь лакокрасочное покрытие, отражаются от несущего металла, вновь проходят через ЛКП и регистрируются ультразвуковым приемником. Отраженный сигнал имеет время запаздывания, пропорциональное двойной толщине покрытия.

Временная задержка пересчитывается в толщину в микрометрах и отображается на цифровом индикаторе.

Также широко используются магнитные толщиномеры. Принцип их действия основывается на использовании магнитных свойств металлических частей кузова. В толщиномере устанавливался магнитик на подвеске. Момент отрыва его от поверхности кузова зависит от толщины ЛКП. Такие приборы просты в обслуживании, но имеют большую погрешность.

Принцип работы электромагнитных толщиномеров основан на явлении электромагнитной индукции. Самоиндукция катушки зависит от расстояния до магнитомягкого металла, которым является кузов автомобиля. Такие приборы имеют большую погрешность, так как магнитные свойства металла, из которого изготовлены кузовные детали авто, имеют большую разбежку.

Приблизительно такой же принцип действия имеют вихретоковые измерители толщины ЛКП. Для их применения необходимо точно знать состав материала.

Есть еще механические толщиномеры, но их, в основном, применяют в процессе производства для контроля еще не отвердевшего покрытия. Для контроля толщины отвердевшего покрытия с их помощью краску необходимо разрушить.

Настройка толщиномера

Чтобы от измерений толщины покраски авто был смысл, пользоваться агрегатом необходимо с умом. Первым делом, нужно купить качественный толщиномер, который будет функциональным и по этой же причине не самым дешевым.

Если аппарат выбран не из дорогих, то зачастую он может только определить наличие шпатлевки на металле, ничего не говоря по поводу слоев краски. Также не все поверхности подойдут для работы с ним, например, алюминий и пластик. Поэтому для удачной покупки нужно привести с собой человека, который разбирается в толщиномерах, или обратиться за помощью к продавцу.

Чтобы зря не тратиться, если аппарат нужен только для одноразового использования, лучше взять его напрокат. В некоторых автофирмах такая услуга предоставляется.

Приобретенный новый толщиномер нужно обязательно прокалибровать. Проверить его можно, используя специальные пластины из пластика или стали, на которых нанесена краска с определенной толщиной.

Приложив их, нужно подождать, пока устройство покажет данные замеров. Если они совпадают с показателями на пластине, значит, аппарат настроен правильно, в противном случае требуется перенастройка.

Калибровка необходима при каждом измерении, чтобы результаты были как можно точнее

Также стоит обратить внимание на такую функцию, как диапазон измерений. Если требуемая толщина составляет 500 мкм, то настраиваемый диапазон должен быть не более 700 мкм

Подготовка целевой поверхности к измерению

Близкие к фактическим значениям толщины покрытия можно получить только на ровной поверхности. Во всяком случае, она должна быть очищена от грязи, мусора, жирных пятен и посторонних предметов. В качестве оптимального средства очистки можно применять глицерин или машинное масло. Как показывает практика, следы от этих средств не оказывают влияние на качество данных, которые отражает толщиномер. Как пользоваться устройством, если поверхность по текстуре шероховатая? С такими ситуациями в основном сталкиваются работники металлургической промышленности, которым нужно зафиксировать параметры обработки корродированного основания.

Никаких ограничений по замерам такого рода нет, однако важно иметь в виду большую погрешность. Неровность структуры в любом случае обусловит отклонение от расчетного значения, поэтому объект контроля должен быть предварительно соотнесен с паспортными данными, в которых фиксируются конкретные величины отклонения

Такие паспорта для разных типов металлов также прилагаются в спецификации к приборам, не говоря о документации к шероховатой заготовке.

Почему нужно пользоваться толщиномером или опасность покупки авто после аварии

Желание не попасть на битый автомобиль приводит к необходимости пользоваться такими приборами, как толщиномеры. Почему же так опасно покупать транспортное средство, участвовавшее в ДТП? Для этого существует несколько причин:

1. Кузов автомобиля, который был отреставрирован после ДТП, через некоторое время даст о себе знать. На месте повреждения зачастую первоначально происходит отслаивание слоя шпаклевки. Как быстро это произойдет, зависит от качества выполненных работ.
2. На месте устранения деформации также возникают проблемы в виде образования рыжиков, которые являются главными признаками того, что начался процесс коррозии металла.
3. Самая большая опасность покупки битого автомобиля в том, что неизвестен характер повреждения. При незначительных ДТП происходит деформация кузовных деталей, которые, в крайнем случае, можно заменить (если отслоится шпаклевка или поржавеет элемент). Если ТС побывало в более серьезном ДТП, то при этом не исключена вероятность деформации геометрии кузова. Исправить геометрию кузова невозможно, а основная опасность такого характера повреждения в том, что снижается уровень безопасности автомобиля. Кроме того, что неизвестно, как поведет себя авто при аварии, так еще и высока вероятность, что в любой момент времени может произойти повреждение несущих деталей.

Осознавая всю важность исправности кузова на покупаемом автомобиле с пробегом, практически ни одна покупка на вторичном рынке не обходится без применения толщиномеров. Это можно сказать волшебная палочка, которая позволяет покупателю определить не только необходимость покупки такого ТС, но еще и его стоимость

Это интересно! В 80% случаев на вторичном рынке России и Украины происходит продажа автомобилей, побывавших в ДТП. Если любые другие поломки двигателя, тормозной системы или подвески можно устранить, то кузовные детали при их деформации подлежат замене, а нарушенная геометрия кузова вовсе говорит о том, что авто необходимо отправлять на утилизацию. Перекупщики пользуются той ситуацией, что автомастерские могут внешне восстановить кузов до идеального состояния, что позволяет осуществить продажу автомобиля по его рыночной стоимости.

Толщиномер краски – назначение и принцип действия

Десятилетия назад толщиномер ЛКП использовал очень грубый и кощунственный метод определения слоя, приходилось нарушать целостность краски и измерять просто глубину царапины. Но сегодня таким методом уже не пользуются, все современные приборы, видов которых очень много, не нарушают покрытие, поэтому производить замеры удобнее, быстрее, а физические законы, положенные в основу действия прибора, делают точность все выше и выше.

Основным условием для фиксирования толщины какого-то покрытия является металлическая подложка под ним. То есть, независимо от того, что мы исследуем, краску, шпатлевку на стенах, грунт, стекло или пластмассу, необходимо, чтобы под ними был металл. Есть возможность измерять даже жидкий слой краски. Классификация приборов сегодня весьма широка, например, только по принципу работы сходу можно вспомнить механические, электромагнитные, лазерные, вихретоковые, ультразвуковые и различные комбинированные варианты.

Принципы работы толщиномеров

Хотя цель применения подобных приборов одна – выявление проблемных мест на кузовных деталях транспортного средства, существует немало их разновидностей, отличающихся как функционалом, так и принципами работы. Рассмотрим, как работают толщиномеры наиболее востребованных типов:

• ультразвуковые;
• электромагнитного действия;
• магнитные приборы;
• вихретоковые устройства.

Ультразвуковые толщиномеры ЛКП

Достаточно универсальные устройства, позволяющие с неплохой точностью измерять толщину слоя краски на большинстве поверхностей, включая металлические, керамические, пластиковые, композитные. Другими словами, ультразвуковой прибор можно использовать как на металлических кузовных деталях, таки на декоративных покрытиях (пластиковых бамперах, вставках из карбона и т. д.). Принцип измерения толщины слоя ЛКП ультразвуковым толщиномером заключается в анализе времени двойного прохода УЗ-луча через исследуемую поверхность (луч отклоняется при пересечении разнородных материалов), которое пересчитывается в величину толщины слоя.

Правда, стоят такие толщиномеры достаточно дорого. Так, самая простая модель с минимальными функциональными возможностями обойдётся вам примерно в 10 тысяч рублей. Но зато ультразвуковые приборы относятся к категории профессиональных, то есть их покупатели – это преимущественно те, кто занимается подобными измерениями ежедневно. Приобретение такого толщиномера для личного пользования вряд ли можно назвать рациональным поступком.

Магнитный толщиномер

Самый бюджетный вариант, точность показаний которого соответствует стоимости. Принцип работы устройства заключается в использовании магнита, который соединён со стрелкой, связанной со шкалой толщин. Чем меньше слой краски, то есть расстояние до металлической поверхности, тем сильнее отклоняется стрелка, указывая на приблизительную толщину ЛКП. Понятно, что этот прибор бесполезен при исследованиях неметаллических поверхностей, целесообразность его применения также коррелирует с толщиной краски – получение более-менее правдоподобных результатов возможно только при толщинах ЛКП не более полутора миллиметров. Зато стоит такой прибор от 400 рублей, он предельно прост в эксплуатации и обслуживании.

Электромагнитные толщиномеры

По соотношению цена/точность измерений такие приборы вне конкуренции (самый дорогой электромагнитный толщиномер стоит порядка 3 тысяч рублей), но их основной недостаток – невозможность проведения измерений на поверхностях, не имеющих примесей железа. Так что детали из пластика или цветных металлов останутся вне зоны досягаемости таких устройств, что следует учитывать при исследованиях конкретной модели авто. Принцип работы схож с магнитными аналогами, за исключением того, что здесь используется электромагнит, обеспечивающий гораздо более высокую точность показаний.

Вихретоковые толщиномеры

Главными достоинствами этого типа приборов является очень высокая точность показаний и возможность исследования толщины слоя ЛКП на любой металлической поверхности, включая цветные металлы. Однако именно последнее обстоятельство оказывает влияние на погрешность прибора, поскольку некоторые металлы характеризуются высокой токопроводимостью (алюминий, медь). На них точность показаний прибора будет максимальной, а железо, к примеру, способно вносить в измерения погрешности, иногда – существенные. Принцип действия вихретокового толщиномера заключается в использовании ЭМ катушки, излучающий радиочастотные волны, которые наводят в материале основания исследуемой поверхности токи Фуко. Анализируя их величину, можно определить толщину лакокрасочного слоя. Стоимость автомобильного толщиномера данного типа достаточно высока – порядка 5000-5500 рублей.

Это интересно: Измерение толщины краски на кузове автомобиля – приборы, способы и нормы — познаем по пунктам

Как пользоваться?

Перед началом замера счистите с кузова грязь, пыль и/или снег. Существуют модели, работающие в любых условиях и реагирующие на определённую структуру (металл или сплав, краска и т. д.), не на всё подряд, что может помешать снять показания. Откалибруйте прибор, используя эталонные металлопластины из комплекта: значения на пластинах и показания прибора должны совпадать. Игнорирование калибровки может обернуться для вас серьёзными финансовыми неприятностями. Важна строгая перпендикулярность при прикладывании толщиномера к детали кузова. Если вы приложите косо, дорогая модель толщиномера, возможно, сообщит о недостоверном показании, дешёвая – покажет нереальное на данный момент значение. Но если, например, бампер изготовлен не из металла, толщиномер не справится с ним: у автокрасок и автолаков также полимерная основа.

Строго рекомендуется проверять одну и ту же деталь кузова в нескольких точках – как минимум по краям и в центральной части детали (всего не менее 5 мест). Это позволит обнаружить перекрашивание, даже когда процедура была неполная. Зачастую именно по покрытию крыши выявляется заводская толщина окрашивания – это позволит вам быстро определить, перекрашивалась ли машина. Ряд высококлассных СТО при ремонте выполняют собственный предварительный тест толщиномером сразу после аварии – это помогает хозяину машины скрыть факт попадания в аварию.

Строго рекомендуется проверить толщину ЛКП не только снаружи, но и внутри. Это позволит новому потенциальному владельцу конкретной машины выявить дефекты и переделки, выполнявшиеся, например, в днище машины.

Если обнаружены заметные расхождения в полученных результатах – посчитайте среднее значение. При дополнительных проверках удаётся с большой точностью выявить ремонтируемые места – даже в случаях, когда, например, крыло или одна из дверей машины были частично восстановлены.

В следующем видео вас ждет сравнение толщиномеров лакокрасочного покрытия.

Возможные проблемы и нюансы

На рынке измерителей толщины ЛКП есть выбор компактных и универсальных экземпляров

Однако важно помнить, что чем ниже цена экземпляра, тем меньше его функциональные возможности. Дорогой прибор позволит работать с несколькими видами материалов, в то время, как дешевый аналог применим только, например, при определении наличия шпаклевки

По отзывам опытных автолюбителей, нечестные мастера и автосервисы научились использовать толщемеры в своих интересах. Они неверно его настраивают, измеряют только известные участки кузова или вовсе утверждают, что остальные модели не показывают необходимую точность. Поэтому для правильной оценки состояния авто рекомендуется обзавестись собственным устройством.

Инструкция по использованию толщиномера

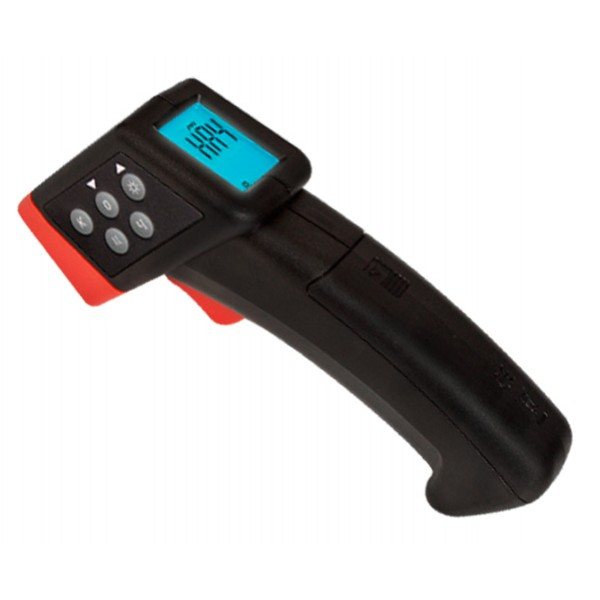

Измеритель толщины ЛКП представляет из себя устройство малого размера, работающее от батареек или аккумулятора, изготовленное в виде пистолета, однако встречаются и иные виды. Относится к приборам неразрушающего контроля, то есть диагностика проводится без повреждения автомобиля и его компонентов.

Выпускаются электромагнитные, ультразвуковые, вихретоковые, лазерные и другие измерители.

Этапы работы с прибором

Весь цикл работы с толщимером можно разделить на несколько действий:

• Калибровка;
• Измерение;
• Соотношение полученных результатов с базовыми показателями.

Перед работой необходимо убедиться в том, что толщиномер включен. Это можно понять по включенному дисплею и наличию на нем индикаторов. Через 20 – 30 секунд бездействия для экономии заряда устройство выключается.

После включения нужно настроить толщиномер. Порядок настройки описан в инструкции.

Подготовка

Перед замерами необходимо подготовить сам прибор и измеряемое покрытие. Толщиномер должен быть заряжен и откалиброван. Поверхность детали перед диагностикой нужно очистить от пыли, грязи и защитных материалов, например, пленки. При определении толщины краски через пленку устройства покажут отклонение на величину толщины защиты. Это значение можно игнорировать, если все элементы авто также покрыты пленкой.

Проверка

В комплекте поставляется набор пластин, которые используются для настройки толщиномера. Они выглядят как маленькие полоски металла, покрашенного краской. Материал пластин соответствует тому металлу или пластику, для работы с которым толщиномер предназначен.

Проверка работы выглядит следующим образом:

• Освободить калибровочные пластины от пленки;
• Включить прибор и прислонить к пластине датчик;
• Нажать клавишу «К» или «CAL»;
• Используя дополнительные кнопки, сравнять показатель с образцовым, например, 102 мкм для пластика;
• Снова нажать кнопку калибровки.

Если подгонка проведена правильно, устройство будет готово к измерениям того материала, на котором была проведена калибровка

Виды устройства

По типу датчика

Существуют разные виды толщиномеров краски автомобиля по типу датчиков. Это стоит учитывать при выборе и покупке. Различают следующие приборы:

Ультразвуковые толщиномеры. Отлично работают при проверке металлов, а также керамических поверхностей, пластиковых изделий. С помощью такого аппарата можно проверять бамперы, замерять толщину краски на деталях из композитных материалов.

Статья по теме: Raptor — универсальное защитное покрытие для кузова вашего авто

Магнитные устройства. Здесь принцип измерений немного другой. Измеряется отдаленность магнитного датчика от металлической поверхности. Такой прибор для проверки отличается доступной ценой, однако точность измерений находится на среднем уровне.

Электромагнитное оборудование. Дает очень точные результаты, но есть существенный недостаток — замеры можно проводить только на изделиях из металла.

Вихретоковые аппараты. Подойдут для тестирования дорогих авто. Металл, который плохо проводит ток, может давать определенную погрешность. А вот на металлах с добавлением алюминия эти устройства дают точные показатели.

По классам точности

Как и прочее измерительное оборудование, прибор для измерения толщины краски делится на несколько классов по уровню точности:

• Первый класс – наиболее простые измерители из эконом-сегмента. Приборы из этой группы отличаются приемлемым уровнем надежности, но есть недостатки – функции их ограничены, а также есть определенные сложности при использовании.
• Второй класс – это прибор для определения толщины с более расширенными возможностями. Зачастую, точность немного выше. В остальном же, приборы полностью аналогичны решениям первого класса.
• Третий класс – модели, которые очень популярны среди автоподборщиков, перекупщиков, а также простых автомобилистов. Здесь можно наблюдать отличное соотношения качества и цены. Это не профессиональные модели, но при этом точность достаточно высокая, а скорость работы быстрая. Из минусов можно выделить слабую морозоустойчивость.
• Четвертый класс – это серия профессионального оборудования для замера толщины ЛКМ. Приборы данного класса имеют максимально возможную точность. Также имеется функция самокалиброввки, однако стоимость приборов этой группы высокая.

Измерительное оборудование различается по техническим параметрам, а также по функциональным возможностям. Выбирать прибор для замера следует исходя из необходимых функций и сферы использования. Модели могут оснащаться жидкокристаллическим дисплеем, памятью, звуковыми оповещениями, подсветкой дисплея, автоотключением.

На видео: обзор бюджетного толщиномера.

Статья по теме: Чем покрасить автомобиль: виды красок и их характеристики

Что покажет толщиномер

Пользоваться толщиномером просто: берете откалиброванный прибор и прикладываете его к кузову машины под прямым углом. Он немедленно покажет толщину покрытия в микрометрах. Один микрометр — это одна тысячная миллиметра.

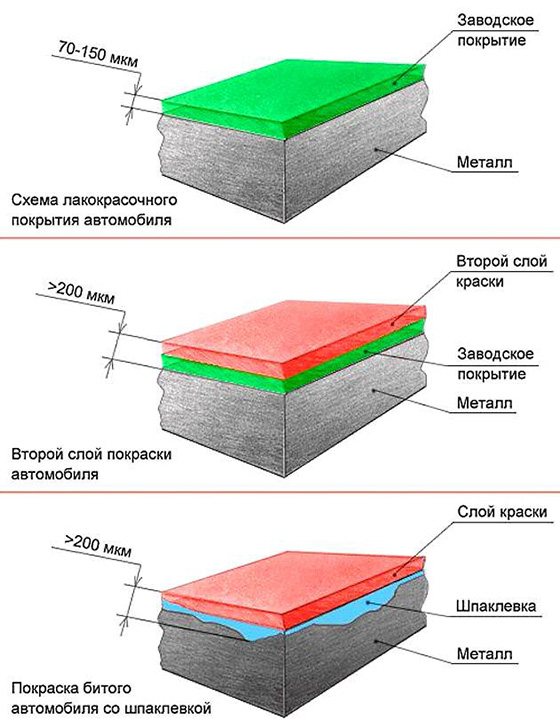

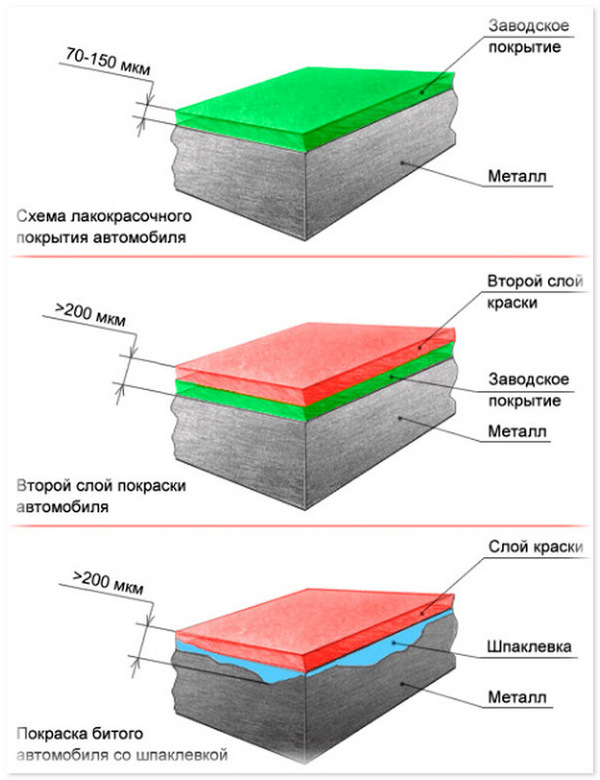

Показания выше 200 мкм говорят о повторной покраске.

Показания до 300 мкм бывают, если на машине закрасили косметический дефект, например царапину от ключа. На безопасность пассажиров это никак не влияет, но все равно можно торговаться.

Показания ближе к 1000 мкм говорят, что под краской есть еще шпаклевка. Кузовной элемент с такими показаниями точно получал сильную деформацию в ДТП и шпаклевался во время ремонта. Если работу сделали некачественно, краска на шпаклевке со временем может потрескаться и отвалиться.

Больше 1000 мкм — это признак серьезного кузовного ремонта, а значит, участия в серьезном ДТП. Машину со слоем покрытия более 1000 мкм лучше не покупать.

2000 мкм — это максимальное значение, которое может показать толщиномер. Если слой толще, прибор не покажет цифр. Это значит, что в этой точке много шпаклевки.

В сети есть сравнительные таблицы нормальной толщины покрытия для разных автомобилей

Можно ли взять толщиномер в аренду, и где это сделать?

Стоимость многих толщиномеров превышает показатель в 50 долларов, поэтому часто приходится задуматься об актуальности покупки.

Если устройство требуется для одноразовой проверки машины, то его можно взять в аренду. Стоимость услуги (700-1600 рублей в день). Такие услуги предлагают, как частные лица (объявлений очень много) или автосервисы.

Сложность в том, что выбрать машину за сутки не всегда удается. Аренда актуальна в случае, когда машина забирается из салона и нужно проконтролировать состояние ЛКП.

С другой стороны, покупка толщиномера порой оправдывает себя. Здесь стоит выделить несколько преимуществ:

• Возможность окупить прибор при проверке первого же автомобиля (если на нем оказались крашеные элементы);
• Неограниченность в сроках применения;
• Возможность последующей продажи;
• Шанс быть полезным для друзей и знакомых (устройство всегда можно дать в аренду и заработать хорошее отношение или «пиво»).

Как пользоваться толщиномером ЛКП

Пользоваться толщиномером – довольно просто, но есть тут и некоторые нюансы. Главное – выполняя проверку толщиномером, прикладывать прибор к поверхности строго перпендикулярно, иначе будет большой разброс в показаниях.

Второе – если вам нужны особо точные результаты, прибор перед использованием нужно калибровать. Делается это при помощи пластин с эталонной толщиной краски, которые идут в комплекте. После калибровки аппарат точно знает, как выглядят 100 микрон и поэтому измеряет гораздо точнее.

Третье, на что я хочу обратить ваше внимание – это батарейка вашего толщиномера. Обычно, она садится довольно медленно, хватает ее надолго, но так или иначе ее ресурс ограничен

Когда напряжение падает, прибор не всегда выключается сразу, он может начать врать или даже глючить. Зимой, на морозе слабая батарейка быстро замерзает и устройство может даже зависнуть. Помните, что причиной любых отклонений может стать умирающая батарея, поэтому желательно держать под рукой запасную.

Большинство моделей толщиномеров, для выполнения замера, требуют нажатия кнопки. Но есть и автоматические версии, которые срабатывают при контакте с измеряемой поверхностью. Автоматы, конечно, удобны, но и стоят они дороже.

Как я уже упоминал выше, на морозе прибор может глючить или даже полностью отказать. Поэтому, в холодное время года, перед использованием, его надо держать в тепле.

Вот и все, теперь вы знаете, как правильно пользоваться толщиномером. В остальном здесь все просто — прикладываете его к поверхности, измеряете и читаете показания.

Что такое толщиномер лакокрасочного покрытия автомобиля

Толщиномер лакокрасочного покрытия позволяет быстро и точно измерить толщину слоя краски на тех или иных кузовных деталях автомобиля. Подавляющее большинство современных моделей толщиномеров используют ультразвуковой принцип измерения. Звуковой импульс с точной скоростью проходит путь от устройства до металлического основания детали и возвращается обратно. Прибор регистрирует время возвращения сигнала и, умножая его на значение ультразвуковой скорости, получает значение толщины ЛКП.

Основными компонентами таких толщиномеров являются:

генератор УЗ-импульсов с заданной скважностью;
УЗ-излучатель;
модуль-приемник отраженного импульса;
модуль сопоставления времени задержки импульса;
цифровой преобразователь;
ЖК-дисплей, на который выводится итоговое значение толщины.

При такой достаточно сложной конструкции ультразвуковые толщиномеры компактны и легки. При этом работают они от батареек, что позволяет проводить измерения прямо на месте осмотра машины.

Также на рынке представлены магнитные, электромагнитные, вихретоковые, механические толщиномеры, однако они характеризуются большой погрешностью работы. Поэтому они используются гораздо реже УЗ-моделей.

С помощью такого устройства можно определить различные виды дефектов и ремонтных работ:

• истончение заводского покрытия;
• нанесение второго слоя краски;
• шпаклевание и последующее окрашивание поврежденных участков кузова.

Точность измерений составляет несколько микрометров, поэтому с помощью такого устройства можно определить даже незначительные повреждения. Кроме того, в отличие от всех прочих видов толщиномеров, ультразвуковые модели подходят для обследования не только металлических деталей, но и пластиковых. В частности, с их помощью можно определить, ремонтировались ли бампера, декоративные накладки и т.д.

Устройство и характеристики

Заводское авто, подвергаясь окраске при сходе с конвейера, обретает слой толщиной в 140 нанометров. Битая машина после восстановления или замены одной из кузовных деталей проходит через процедуру рихтования. Затем на неё наносят слой шпатлёвки, покрывают грунтовкой – это даёт дополнительный прирост толщине защитного слоя, что значительно превышает 140 нм. Дело в том, что владелец битой и восстановленной машины не станет перекрашивать весь кузов – расходы на такую обработку существенно возрастут, и притом намного больше, чем вдвое. Разница толщин, например, на капоте и багажнике, наводит покупателя на мысль о «битости» авто. Если рихтованное авто настолько тщательно обработано, что слой краски стал меньше, чем изначально был с завода, то вычислить, какой элемент кузова сменили, уже сложнее.

Ультразвуковые толщиномеры используются в лабораторных, полевых, производственных условиях, независимо от отрасли машиностроения и металлообработки. Чтобы замер прошёл чётко, участок поверхности кузова очищают от грязи и пыли и предварительно смазывают особым контактным составом.

Основными характеристиками толщиномера являются:

• предельная толщина (до 2 мм или даже больше);
• типы покрытия кузова (металл или композит), с которыми прибор работает;
• погрешность измерений;
• влажность и температура окружающей среды;
• время работы от одного заряда аккумулятора;
• форм-фактор (тип исполнения);
• система, на базе которой эта модель работает;
• габариты и вес.
