Двигатель f16d3

F16D4

Следующий мотор, стоящий на очереди – F16D4. Что о нем известно? Известно, то, что его сборка происходит с 2008 года и налажена на производственных мощностях General Motors в Южной Корее. Кроме Шевроле Авео его также ставят под капот Шевроле Круз. До 2011 года этот двигатель собирали без VGIS, все последующие модификации ДВС оснащены этой системой. Блок цилиндров рядный, чугунный, «голова» алюминиевая, 16-клапанная. На впуске и выпуске здесь установлены фазорегуляторы. Газораспределительные валы вращаются за счет ремня ГРМ. Гидрокомпенсаторов нет, а это значит, что автомобилисту придется самостоятельно регулировать тепловые зазоры. Пиковая отдача по мощности и моменту составляет 124 л.с и 155 Нм. Двигатель тяговитый, а главное – весьма надежный. Ресурс двигателя Шевроле Авео 1.6 равен 330 тысяч километров, но можно говорить о том, что это далеко не предел. Потенциально F16D4 способен отхаживать и 350, и 380 тысяч километров пробега.

Если этот 1.6-литровый движок запустить, то, естественно, и 200 тыс. км без капитального ремонта будет сложно пройти. Первыми отказывают электромагнитные клапаны фазорегуляторов. В работе мотора появляется неприятный режущий слух звук дизеля – громкий и резкий. Моторное масло в нем течет как из-под клапанной крышки, так и через прокладку теплообменника. Автовладельцу следует быть готовым к постоянной борьбе с электрической системой: обычно сбоит модуль зажигания, сдает дроссельная заслонка и капризничает электронный блок управления. Особым ресурсом не отличается водяной насос (замена уже на 50-60 тысяч километров), лопается расширительный бачок. В целом, проблем не так много, но каждая из них может обернуться необходимостью преждевременным капремонтом ДВС. Рекомендуем лить оригинальное моторное масло и заправляться на проверенных АЗС.

Тюнинг

Многие специализированные мастерские предлагают улучшить параметры автомобильных моторов путем внедрения спортивной прошивки. Но, в случае с силовым агрегатом «Шевроле Круз» и другими двигателями серии Ecotec , получится лишь незначительная прибавка показателя мощности на выходе и более ровная тяга.

Для заметного усиления характеристик потребуется сложная и дорогостоящая доработка силовых установок. Мощность агрегата будет свыше 140 лошадиных сил, если выполнить следующие манипуляции:

• Произвести расточку цилиндров под поршень диаметром 80,5 мм.
• Использовать в конструкции коленчатый вал с показателем хода 88,2 мм (поршни и шатуны должны соответствовать коленвалу).
• Выполнить замену штатных распределительных валов на спортивные аналоги с шестернями разрезного типа.
• Расточить впускные и выпускные хода, отшлифовать их и смонтировать увеличенные клапаны.
• Подобная доработка, наряду со спортивной прошивкой, существенно увеличит параметр мощности.

Похожие результаты получаются при установке компрессора типа РК-23-1, который обеспечивает наддув порядка 0,6 бара. Также нужно заменить прокладку головки блока цилиндров и использовать форсунки производительностью 360 сс вместе со спортивными распредвалами. Правильная настройка мотора позволит выжать из него около 150 лошадиных сил.

Поскольку модернизация силовой установки представляет довольно трудоемкий процесс, производить ее лучше в условиях станции техобслуживания с применением специальных приспособлений. Тюнинг мотора требует не только навыков и знаний, но и внимательности, поскольку одна ошибка может свести на нет все усилия.

Для «продвинутого» тюнинга мотора F16D3 потребуется:

• Установить турбину и интеркулер.
• Смонтировать усиленный поршневой блок с гнездами для понижения компрессии.
• Использовать распределительные валы спортивного типа и систему подачи масла на турбину.

Характерные неисправности

У любого мотора имеются свои недостатки и характерные для него неисправности. Это нужно учитывать и своевременно решать возникающие проблемы. Давайте рассмотрим, какие сложности могут подстерегать владельцев Шевроле Круз.

Основным недостатком A14NET является недостаточно мощная турбина, она также требовательна к маслу. Если вы будете заливать в нее низкокачественную смазку, риск отказа увеличится. Также не стоит постоянно гонять этот мотор на высоких оборотах, это также приведет к преждевременной «смерти» турбины и возможно поршневой. Также встречается характерная для всех моторов Опель проблема с подтекающей смазкой из-под клапанной крышки. Достаточно часто выходит из строя подшипник помпы, стоит его замены.

На моторе Z18XER иногда отказывает фазорегулятор, в таком случае двигатель начинает греметь как дизель. Решается заменой электромагнитного клапана, который установлен в фазорегуляторе, можно попробовать его почистить от загрязнения. Еще одним проблемным узлом тут является термостат, он служит не дольше 80 тысяч километров, а на практике зачастую отказывает намного раньше.

Проблемой двигателя F18D4 является быстрый износ основных элементов агрегата. Поэтому, у него сравнительно небольшой срок эксплуатации. При этом, мелких поломок практически не происходит.

Рассматривая силовой агрегат F16D3 можно в целом отметить его надежность. Но, при этом могут возникать проблемы с отказом гидрокомпенсаторов клапанов, они выходят из строя достаточно часто. Также у двигателя имеется отдельная система управляющая выхлопом. Этот блок также имеет свойство регулярно выходить из строя.

Наиболее надежным можно назвать M13A. Этот двигатель обладает большим запасом живучести, что избавляет водителя от многих проблем. Если правильно за ним ухаживать, поломок практически не происходит. Иногда может возникать проблема с датчиком положения коленчатого вала, это, наверное, самая частая неисправность данного мотора. Также при использовании некачественного топлива загорается чек и появляется ошибка неисправности системы питания.

Устройство и характеристики

Это обычная рядная «четвёрка». Блок отлит из прочного материала, сами цилиндры — изготовлены в корпусе ГБЦ. Последняя изготовлена из лёгкого алюминиевого сплава. Схема ГБЦ выполнена так, чтобы улучшалось охлаждение, и обеспечивалась поперечная продувка внутренних компонентов ДВС.

Другие особенности:

• привод ГРМ — ременного типа,
• системы зажигания и распределённого впрыска — электронные,
• охлаждение — автоматическое, осуществляется по кругу замкнутого типа,
• смазочная система ДВС универсальная — лубрикант идёт к трущимся поверхностям под давлением, разбрызгивается по спецканалам в стенках ГБЦ и цилиндров,
• запчасти взаимозаменяемы с другими модификациями и аналогами, что очень удобно для проведения ремонта.

Изготовитель	GM DAT
Марка ДВС	F16D3
Годы производства	2004 – …
Объем	1598 см 3  (1,6 л)
Мощность	80,2 кВт (109 л. с.)
Момент крутящий	150 Нм (на 4200 об/мин)
Вес	112 кг
Степень сжатия	9.5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	общая катушка, высоковольтные провода, коммутатор
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	изменяемая геометрия
Выпускной коллектор	схема 4/1, литой чугунный
Распредвал	чугунный литой
Материал блока цилиндров	чугун
Диаметр цилиндра	79 мм
Поршни	алюминиевые
Коленвал	чугунный, противовесы литые, 5 опор, 4 шейки кривошипов, вкладыши стальные
Ход поршня	81,5 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 5,6 л/100 км, смешанный цикл 7,3 л/100 км, город – 9,2 л/100
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 0W40
Какое масло лучше для двигателя по производителю	GM Dexos-2 либо любого производителя класса LLS-A-025
Масло для F16D3 по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	3,75 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км, реальный 350000 км
	реальный 350000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,3 л
Помпа	Aisin WO-006 со стальной крыльчаткой
Свечи на F16D3	ZFR5F11 или BKR6E11 от NGK или отечественные АУ17ДВРМ
Зазор свечи	1,1 мм
Ремень ГРМ	GM/Daewoo 96417177
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Sakura A65430, PMC PAC043, Filtron AP051/8, Knecht LX2882, Mann C26106
Масляный фильтр	BIG GB108, Filtron OP570, Knecht OC90, Mann W712/75
Маховик	7 – 9 кг в зависимости от типа авто
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые, выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин -1
Усилие затягивания резьбовых соединений	свеча – 25 Нм, маховик –  Нм + 30° + 15°, болт сцепления – 35 Нм, крышка подшипника – 50 Нм + 45° + 15° (коренной) и 25 Нм + 30° + 15° (шатунный), головка цилиндров – четыре стадии 25 Нм + 70° + 70° + 50°

Список моделей авто, в которых устанавливался

Изначально мотор F16D3 монтировался на нескольких автомобилях производителя Daewoo:

• Lanos – кабриолет, седан, хетчбэк;
• Nexia/Cielo/Lemans/Racer/Pointer – седан, хетчбэк;
• Lacetti – универсал, хетчбэк, седан.

Daewoo Nexia

На корейском рынке Daewoo Nexia называлась Cielo. Эксплуатационные характеристики двигателя подошли и для другого производителя Chevrolet:

• Lanos – кабриолет, седан, хетчбэк;
• Lacetti – универсал, хетчбэк, седан;
• Cruze – универсал, хетчбэк, седан;
• Aveo/Sonic – седан, хэтчбэк.

Chevrolet Cruze

Запорожский автозавод использовал для ZAZ Chance комплектующие от Daewoo и Shevrolet, поэтому мотор изначально стоял и в этих седанах/хетчбэках. Позже ZAZ перешел на свои движки от Славуты и Таврии. Таганрогский автозавод ТагАЗ собирал Ланос с этим силовым аппаратом в период 1998 – 2000 г.г.

ЗАЗ Шанс

В Ростове-на-Дону автомобиль с этим мотором назывался Doninvest Assol, сходил с конвейера в течение года, однако производство свернули из-за несвоевременных поставок комплектующих корейским головным предприятием.

Holden Barina

Описание двигателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». На практике двигатель выдерживает ресурс в 250 тыс

км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится

На практике двигатель выдерживает ресурс в 250 тыс. км. Очевидно, что это во многом зависит от условий эксплуатации. Если периодически нагружать мотор, не проводить своевременно ТО, срок службы агрегата снизится.

F16D4 способен выдавать 113 л. с. мощности. Питание двигателя осуществляется посредством распределённого впрыска, за которым полностью следит электроника. Это позволило увеличить мощность силовой установки, но возникли проблемы с электромагнитными клапанами фазорегулятора. Они после некоторого времени начинают работать как дизель, с шумом. Надо их почистить или заменить.

Это такая же рядная «четвёрка», как и предшественник. Один общий коленвал, два распредвала с верхним расположением. Двигатель охлаждается антифризом, который циркулирует в системе закрытого типа.

ГБЦ отливается из сплава алюминия, несколько отличается от головки двигателя F16D3. В частности, продувка цилиндров осуществляется по поперечной схеме. Различаются диаметры впускного/выпускного клапана, диаметры стержней и длина (подробнее о размерах см. в таблице).

На новом двигателе убран клапан EGR, что является большим преимуществом. Нет также гидрокомпенсаторов. Бензин желательно заливать 95-й, чтобы не было особых проблем с функционированием двигателя.

Таким образом, новый мотор отличается от предыдущего следующими характеристиками:

• наличием нового впускного тракта с изменяемой геометрией XER;
• отсутствием клапана EGR, что исключает попадание выхлопных газов при старте двигателя во впуск;
• наличием механизма DVVT;
• отсутствием гидрокомпенсаторов — тарированные стаканы куда проще, хотя и надо проводить ручную регулировку после 100 тыс. км пробега;
• увеличенным общим ресурсом эксплуатации — при соблюдении стандартных правил мотор пройдёт без особых проблем 200-250 тыс. километров.

Годы выпуска	2008-наши дни
Марка двигателя	F16D4
Производство	GM DAT
Материал блока цилиндров	чугун
Тип	рядный
Диаметр тарелки впускного клапана	31,2 мм
Диаметр тарелки выпускного клапана	27,5 мм
Диаметр стержня впускного и выпускного клапана	5,0 мм
Длина впускного клапана	116,3 мм
Длина выпускного клапана	117,2 мм
Рекомендованные масла	5W-30; 10W-30; 0W-30 и 0W-40 (в районах с температурой ниже -25 градусов)
Расход масла	до 0,6 л/1000 км
Какую охлаждающую жидкость лить	GM Dex-Cool
Конфигурация	L
Объем, л	1.598
Диаметр цилиндра, мм	79
Ход поршня, мм	81.5
Степень сжатия	10.8
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	83 кВт – (113 л.с.) / 6400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	153 Н•м / 4200 об/мин
Система питания	Распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 5
Вес, кг	115
Расход топлива	город 8,9 л. | трасса 5,3 л. | смешанн. 6.6 л/100 км
Ресурс двигателя F16D4	на практике – 200-250 тыс. км
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,3 л
Помпа	PHC014/PMC либо 1700/Airtex
Свечи на F16D4	GM 55565219
Зазор свечи	1,1 мм
Ремень ГРМ	GM 24422964
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	GM 96184979
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Интересно будет рассмотреть также другие особенности этого двигателя. Например, тщательная работа над системой регулировки фаз позволила улучшить качество воспламенения. Много хороших слов заслуживает новая ГБЦ, в которой цилиндры продуваются поперечно, в отличие от предыдущего мотора F16D3.

Тюнинг двигателя Шевроле Круз/Лачетти/Авео F16D3

Чип-тюнинг двигателя Шевроле Круз/Лачетти/Авео 1.6

Хочу еще раз повториться, 1.6 литровый двигатель это копия F14D3, с увеличенными цилиндрами и ходом поршня, все те наработки, что применялись на 1.4 литровом моторе, применяются и тут. Без каких либо доработок, чиповать двигатель смысла нет, приход в 5-8 л.с. это неощутимо, а значит деньги на ветер, что же тогда делать?
Нужно ставить спортивные распредвалы, в продаже встречаются валики с фазой 275 подьем 9,75, к ним берем разрезные шестерни, выхлоп паук 4-2-1 и прошиваемся.
Это барахло даст около 125 л.с., двигатель станет злее, крутиться будет веселее и дальше. Нужно больше? Точите впускные выпускные каналы, убрайте острые кромки, шлифуйте, ищите увеличенные клапана под нужный размер, это даст лучшую продуваемость ГБЦ и приход будет еще больше.

Расточка Круза F16D3 до 1.8 литра

Существуют умельцы, которые занимаются установкой коленвала от F18D3 (ход 88.2 мм) в мотор F16D3, точат цилиндры на 1.5 мм, ставят соответствующие шатуны и поршни со смещением пальца, это преображает мотор в обычный 1.8 л. двигатель. В интернете не сложно найти этих мастеров и отзывы по их работе, все довольны. После расточки мотор едет заметно лучше, на валах и выхлопе дает более 145 л.с. Хотите такое же, запаситесь денежками))

Компрессор и турбина на Круз 1.6 F16D3. Дуем до 200 л.с.

Хотите валилова? Тогда читайте ТУТ, что понадобится для установки турбины или компрессора, делаете один в один и все будет ехать. В отличие от описанного там 1.4 л. моторчика, наш 1.6 литровый двигатель, при любом тюнинге будет мощнее в среднем на 15%.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

Двигатель Lanos 1.6 л F16D3 Характеристики двигателя F16D3

Производство	GM DAT
Марка двигателя	F16D3
Годы выпуска	2004-н.в.
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	81,5
Диаметр цилиндра, мм	79
Степень сжатия	9,5
Объем двигателя, куб.см	1598
Мощность двигателя, л.с./об.мин	109/5800
Крутящий момент, Нм/об.мин	150/4000
Топливо	95
Экологические нормы	Евро 5
Вес двигателя, кг	112
Расход топлива, л/100 км — город — трасса— смешан.	— —7.3
Расход масла, гр./1000 км	600
Масло в двигатель	10W-30 5W-30 (Районы с низкой температурой)
Сколько масла в двигателе	3.75
При замене лить, л	3
Замена масла проводится, км	15000
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода— на практике	—200-250
Тюнинг — потенциал— без потери ресурса	—~125
Двигатель устанавливался	Chevrolet Aveo Chevrolet Lacetti Chevrolet Cruze Daewoo Lanos Chevrolet Lanos Daewoo Nexia Daewoo LacettiZAZ Chance

Двигатель F16D3 разработан в начале 2000-х годов, на том же самом блоке, что и F14D3 или F18D3. Фактически это копия опелевского мотора Z16XE (2001 года), параметры КШМ идентичны, многие детали взаимозаменяемы.

Присутствует известный клапан EGR, который действует по принципу возврата в цилиндры отработанных газов для окончательного их дожигания и тем самым снижая токсичность выхлопа. Эта система, от некачественного топлива, имеет свойство загаживаться, образуется нагар и ваш двигатель F16D3 перестает ехать. Лечится это отключением данной системы.

Полный список слабых мест, недостаткой и основных неисправностей ТУТ. В 2008 году мотор получил развите в виде F16D4 с изменяемыми фазами газораспределения и более высокой мощностью.

Номер двигателя Chevrolet Lanos 1.6 (F16D3)

На моторах F14D3, F16D3 и F18D3 используется один и тот же блок цилиндров, номер двигателя выбит на всех этих движках в правом верхнем углу блока цилиндров, на утолщении.

Обязательно обработайте его преобразователями ржавчины или каким либо другим средством для защиты от коррозии, иначе с течением времени, номер проржавеет до полной нечитаемости и вас будут ждать затраты на экспертизы и прочую возню.

Чип-тюнинг двигателя Chevrolet Lanos 1.6

Хочу еще раз повториться, 1.6 литровый двигатель это копия F14D3, с увеличенными цилиндрами и ходом поршня, все те наработки, что применялись на 1.4 литровом моторе, применяются и тут.

Без каких либо доработок, чиповать двигатель смысла нет, приход в 5-8 л.с.

это неощутимо, а значит деньги на ветер, что же тогда делать?
Нужно ставить спортивные распредвалы, в продаже встречаются валики с фазой 275 подьем 9,75, к ним берем разрезные шестерни, выхлоп паук 4-2-1 и прошиваемся.

Это барахло даст около 125 л.с., двигатель станет злее, крутиться будет веселее и дальше. Нужно больше? Точите впускные выпускные каналы, убрайте острые кромки, шлифуйте, ищите увеличенные клапана под нужный размер, это даст лучшую продуваемость ГБЦ и приход будет еще больше.

Расточка Lanos F16D3 до 1.8 литра

Существуют умельцы, которые занимаются установкой коленвала от F18D3 (ход 88.2 мм) в мотор F16D3, точат цилиндры на 1.

5 мм, ставят соответствующие шатуны и поршни со смещением пальца, это преображает мотор в обычный 1.8 л. двигатель. В интернете не сложно найти этих мастеров и отзывы по их работе, все довольны.

После расточки мотор едет заметно лучше, на валах и выхлопе дает более 145 л.с. Хотите такое же, запаситесь денежками))

Компрессор и турбина на Lanos 1.6 F16D3. Дуем до 200 л.с

Хотите валилова? Тогда читайте ТУТ, что понадобится для установки турбины или компрессора, делаете один в один и все будет ехать. В отличие от описанного там 1.4 л. моторчика, наш 1.6 литровый двигатель, при любом тюнинге будет мощнее в среднем на 15%.

Все о двигателе 2.2 i-CTDi — в основном небольшие сбои

Помимо коллектора, мы советуем вам проверить состояние цепи ГРМ, поскольку она может растянуться в результате недостаточного смазывания (относится к двигателям, выпущенным до 2006 года), а также сцепление и клапан EGR. Другие неисправности происходят довольно случайно и являются результатом неэффективной работы, небрежного обслуживания или большого пробега.

Тема сажевого фильтра практически неизвестна пользователям автомобилей с двигателем 2.2 i-CTDi. Почему почти? С 2006 года этот двигатель предлагался с DPF в некоторых европейских странах. Люди, которые решили купить импортный автомобиль, должны помнить об этом, потому что предполагаемый срок службы фильтра составляет около 160 тысяч. км.

Дизель 2.2 очень удачная конструкция! Самым большим преимуществом i-CTDi является отсутствие серьезных сбоев.

Turbodiesel 2.2 i-CTDi — это собственная разработка Honda, разработанная и изготовленная в Японии. На момент дебюта (2003) двигатель был современным. Мотор изготовлен полностью из алюминия, имеет 16-клапанную головку из DOHC и цепной привод ГРМ. Впрыск топлива осуществляется системой Common Rail второго поколения производства Bosch.

Помимо насоса высокого давления, резервуара (максимальное давление впрыска — 1950 бар), клапана рециркуляции отработавших газов, трубопроводов и форсунок в топливной системе, есть также ручной насос, дизельный нагреватель и топливный фильтр. В 2008 году к предложению была добавлена ​​модернизированная версия устройства i-DTEC. Он представил более современную систему впрыска и серийный фильтр частиц (двигатель соответствует стандарту Euro 5). Мощность увеличена со 140 до 150 л.с. С 2009 года также предлагается и на 180 лошадей.

Описание

Все силовые агрегаты, которые когда-либо устанавливались на ДЭУ Нексия, представляют собой классический четырехтактный двигатель внутреннего сгорания с расположенными в один ряд 4 цилиндрами.

Конструкция блока цилиндров у них идентична. Системы смазки и охлаждения у них также построены по одинаковой схеме.

Изначально на Daewoo Nexia устанавливали только мотор G15MF, который практически копировал двигатель Opel Kadett E, однако вместо карбюратора в нем использовалась система распределенного впрыска с одновременным включением всех форсунок.

Газораспределительный механизм (ГРМ) был выполнен по одновальной схеме (SOHC 8V) с верхним расположением распределительного вала. Отсутствовали также каталитический нейтрализатор отработанных газов и лямбда-зонд.

В дальнейшем число клапанов увеличили до 16 и применили двухвальный ГРМ. Кроме того, была принципиально изменена система зажигания. Мотор после этих изменений существенно увеличил мощность и получил маркировку A15MF.

Кроме того, оба силовых агрегата стали оснащаться лямбда-зондом и каталитическим нейтрализатором, что позволило им обеспечить выполнение требований стандарта ЕВРО — 2.

В связи с введением в действие экологического стандарта ЕВРО — 3, двигатели ДЭУ Нексия (G15MF, A15MF) были сняты с производства и заменены моторами A15SMS и F16D3:

A15SMS

Представляет собой плод дальнейшей модернизации базового двигателя G15MF, в котором был проведен ряд изменений, позволивших улучшить экологические характеристики:

1. увеличено число информационных элементов системы управления двигателем, в том числе датчики: положения распределительного вала и детонации;
2. вместо датчика распределителя зажигания используется модуль зажигания;
3. изменена геометрия впускного трубопровода;
4. монтируются два каталитических нейтрализатора выхлопных газов;
5. установлены два датчика концентрации кислорода.

F16D3

Модернизированный вариант мотора F14D3 с двухвальным 16-клапанным ГРМ DOHC 16V верхнего расположения и системой регулирования фаз CVCV (Continuonus Variable Camshaft phasing). Оснащен двигатель также системой электронного управления рециркуляцией отработанных газов (EGR).

Новый силовой агрегат b15d2 отличается от остальных более эффективным блоком управления двигателем, измененной конструкцией катушки зажигания и пр. Все это, наряду с использованием усовершенствованного ГРМ с цепным приводом и электронной регулировкой изменения фаз газораспределения, позволило значительно повысить мощность и надежность, а также улучшить ряд технических характеристик мотора.

Двигатель F16D4 устанавливается на автомобили:

Chevrolet Aveo

Европа

Россия

Chevrolet Aveo
(10.2011 — 09.2015)

хэтчбек 5 дв., 2 поколение, T300

Chevrolet Aveo
(10.2011 — 09.2015)

седан, 2 поколение, T300

Европа

Chevrolet Cruze
(12.2012 — 10.2015)

рестайлинг, универсал, 1 поколение, J308

Chevrolet Cruze
(06.2012 — 10.2015)

рестайлинг, седан, 1 поколение, J300

Chevrolet Cruze
(06.2012 — 10.2015)

рестайлинг, хэтчбек 5 дв., 1 поколение, J300

Chevrolet Cruze
(08.2011 — 12.2012)

хэтчбек 5 дв., 1 поколение, J305

Chevrolet Cruze
(10.2008 — 12.2012)

седан, 1 поколение, J300

Россия

Продажа Chevrolet Aveo в Санкт-Петербурге

Объявления о продаже новых и б/у авто

Санкт-Петербург

Aveo 2015

515 000 q

Санкт-Петербург

Aveo 2015

515 000 q

Санкт-Петербург

Aveo 2015

409 900 q

Санкт-Петербург

Aveo 2014

140 000 q

Санкт-Петербург

Aveo 2014

450 000 q

Санкт-Петербург

Aveo 2014

559 000 q

Санкт-Петербург

Aveo 2014

559 000 q

Санкт-Петербург

Aveo 2013

480 000 q

Санкт-Петербург

Aveo 2013

355 000 q

Санкт-Петербург

Aveo 2013

389 000 q

Санкт-Петербург

Aveo 2013

370 000 q

Санкт-Петербург

Aveo 2013

399 000 q

Санкт-Петербург

Aveo 2012

375 000 q

Санкт-Петербург

Aveo 2012

385 000 q

Санкт-Петербург

Aveo 2012

385 000 q

Санкт-Петербург

Aveo 2012

369 640 q

Санкт-Петербург

Aveo 2011

349 000 q

Санкт-Петербург

Aveo 2011

349 000 q

Санкт-Петербург

Aveo 2011

289 000 q

Санкт-Петербург

Aveo 2011

289 000 q

Запчасти и шины на двигатель F16D4

Крыло переднее правое Chevrolet Cruze рестайлинг

Цена 2 800 р.

Контрактный Двигатель Chevrolet, прошла проверку по ГОСТ

Бампер задний для Chevrolet Cruze 2009>

Цена 2 500 р.

Бампер задний Chevrolet Cruze 2009>

Цена 3 000 р.

Бампер задний Chevrolet Cruze (хэтчбек) 2011>

Цена 4 000 р.

Двигатель в сборе Шевроле Chevrolet Любые Проверки! spb

Варианты тюнинга мотора

Специалисты утверждают, что двигатель F16D3 обладает потенциалом 70 л. с. без снижения эксплуатационного ресурса, поэтому предпочтительнее атмосферный тюнинг без турбонаддува:

• установка распредвалов с подъемом 9,75 мм и фазами 275 градусов взамен штатной комплектации;
• использование «паука» вместо родного выпускного коллектора с демонтажем каталитического нейтрализатора и установкой «обманки» на втором датчике СО;
• прошивка ПО в бортовом компьютере для регулировки новых настроек.

Тюнинг F16D3

Подобный тюнинг обеспечит 125 – 130 л. с., улучшится приемистость акселератора, даже на малых оборотах. В профессиональных ателье часто используется классический ВАЗовский тюнинг:

• расточка цилиндров на 1,5 мм;
• подбор соответствующего комплекта ШПГ;
• установка фильтра нулевого сопротивления;
• шлифовка каналов впускного коллектора.

Таким образом, мотор F16D3 имеет общий рейтинг пользователей +4, обладает высоким ресурсом. Его не обременительно обслуживать, можно производить капремонт собственными силами. Создан мотор для авто корпорации GM, устанавливался, даже на ZAZ, не доставляя проблем владельцу.

Слабые места и неисправности

Рассмотрим их подробнее.

1. Никуда не делись течи масла. Оно уходит через клапанную крышку, если своевременно не заменять прокладку.
2. Недоработана «гребёнка» модуля зажигания.
3. Быстро ломается электроуправление термостатом.
4. Система охлаждения не всегда справляется с напряжённым тепловым режимом.
5. Часто наблюдаются поломки шкивов DVVT.
6. Из-за намеренно зауженного сечения выпускного коллектора под Евро-5 объёмы выхлопы увеличиваются. Это лишняя нагрузка на глушитель, повышение рисков перегрева и снижения мощности.

Если вовремя не заменить ремень ГРМ, то из-за обрыва погнёт клапана. Кроме того, двигатель F16D4 может со временем «заболеть» потерей мощности. Это происходит по причине выхода из строя системы DVVT. Надо срочно заменить валы, отрегулировать фазы управления клапанами.

Если наблюдаются пропуски или отсутствие зажигания, то это, скорее всего, связано с поломкой модуля зажигания. В этом случае ремонт не поможет, спасёт лишь замена.

Ещё одна частая неисправность данного мотора — перегрев. Он возникает из-за неисправности термостата. Исправить ситуацию поможет замена элемента.

Если неожиданно повысился расход горючего, то возможно залегли кольца или поломалась система DVVT. Нужен ремонт или замена деталей.

Обслуживание

Для начала стоит рассмотреть плановое обслуживание ДВС. Это обязательная процедура, которая обеспечивает нормальную работу двигателя. Согласно рекомендациям производителя, минимальный пробег между базовым ТО составляет 15 тысяч километров. Но, на практике лучше делать его раз в 10 тысяч, все-таки условия эксплуатации обычно отличаются от идеальных в худшую сторону.

Во время базового ТО производится визуальный осмотр всех элементов двигателя. Также в обязательном порядке делают компьютерную диагностику. При выявлении поломок их устраняют. Также обязательно заменяют моторное масло и фильтр. Для замены можно использовать следующие смазки.

Модель ДВС	Заправочный объем л	Маркировка масла
F18D4	4.5	5W-30
5W-40
0W-30 (Регионы с низкой температурой)
0W-40(Регионы с низкой температурой)
Z18XER	4.5	5W-30
5W-40
0W-30 (Регионы с низкой температурой)
0W-40 (Регионы с низкой температурой)
A14NET	4	5W-30
M13A	4	5W-30
10W-30
10W-40
F16D3	3.75	5W30
5W40
10W30
0W40

Согласно спецификациям дилеров, рекомендуется использовать только синтетику. Но, в теплое время года можно применять и полусинтетические масла. Для обеспечения бесперебойной работы зажигания свечи меняются раз в 30 тысяч километров пробега. Если они качественные, то служат все это время без особых проблем и сбоев.

ГРМ всегда требует к себе повышенного внимания. На всех моторах за исключением M13A используется ременной привод. Заменяют его на пробеге 60 тысяч, но иногда это может потребоваться и раньше. Чтобы избежать неприятностей следует проверять состояние ремня регулярно.

На M13A используется цепной привод ГРМ. При правильной эксплуатации он более надежен. Как правило, замена требуется через 150-200 тысяч километров. Так как к тому моменту мотор уже достаточно сильно изношен, замену привода ГРМ сочетают с капитальным ремонтом силового агрегата.

Тюнинг

В силу вышеизложенного, двигатель F16D4 может увеличить мощность на 10 – 15 л. с. с минимальной доработкой выпускного тракта. Для этого следует убрать каталитический нейтрализатор, добавить изменения в прошивку, установить «паук» с принципиальной схемой 4:2:1. Не нужно забывать, что протокол при этом снизиться до Евро-3/4.

Более серьезный тюнинг за счет турбирования ДВС следует производить только после предварительной подготовки:

• выхлопная труба 63 мм вместо штатного коллектора на выпуске;
• пайпы (трубки) с интеркуллером на впуске;
• байпасная система с клапаном Blow-Off;
• подбор поршня и всей ШПГ под степень сжатия 8,5 (заводская 10,8).

Турбина для F16D4

И только после этого можно смонтировать турбину, например модификации TD04L. Ресурс, соответственно, снизится вдвое, зато мощность около 200 л. с будет гарантированно обеспечена.

Таким образом, мотор F16D4 можно рассматривать, и как новое поколение XER с изменяемым сечением коллектор, и как доработку базового варианта F16D3 одновременно. Повышены эксплуатационные характеристики и соответствие нормативу Евро-5.

Приступим

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

А так же корпус воздушного фильтра.

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

3 – муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

На коленвале метка тоже должна совпасть.

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.

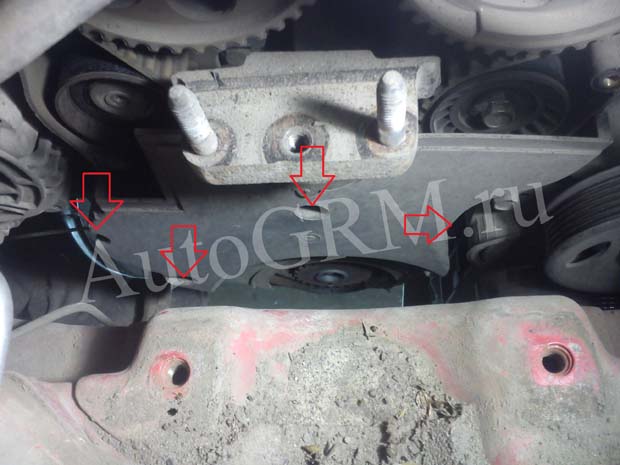

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

Перед нами предстает чудесная картина.

1 – звездочка впускного распредвала.

2 – звездочка выпускного распредвала.

4 – обводной (паразитный) ролик.

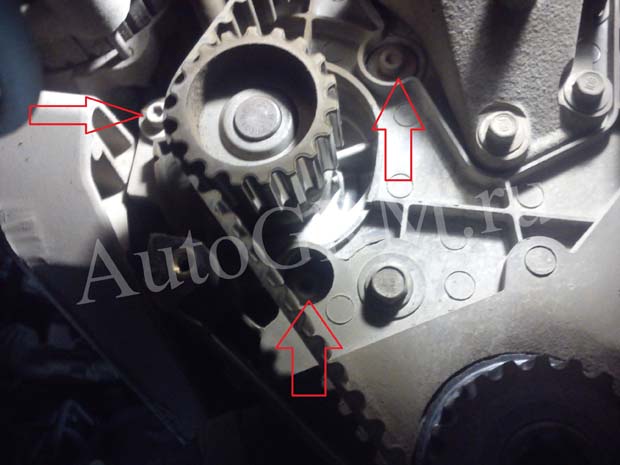

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

LDV

Один из немногочисленных дизельных силовых агрегатов, которыми комплектовали данный автомобиль. Его рабочий объем составляет 1.2 литра, а мощность равняется 75 лошадиным силам. Особенностью данного силового агрегата является наличие системы турбонаддува. На 4000 оборотах коленчатого вала ДВС выдает 130 Нм крутящего момента. Огромное преимущество LDV заключается в небольшом количестве потребляемого топлива – всего 4 литра в смешанном цикле.

Основные проблемы с этим мотором связаны как раз с турбонаддувом. Первые поломки обычно возникают еще до прохождения первых 100 тыс. км. Потребуется серьезный ремонт мотора, если пользоваться некачественным моторным маслом и плохим бензином. Блок цилиндров выполнен из чугуна, головка 16-клапанная. Довольно неплохой силовой агрегат, способный отходить 300 тыс. км пробега.

Двигатель F16D3: характеристики

Ниже приведены подробные параметры силового агрегата:

• Рабочий объем – 1598 куб. см.
• Показатель мощности – 109 лошадиных сил.
• Оборотистость – 4 тысячи вращений в минуту (150 Нм).
• Число цилиндров/клапанов – 4.
• Размер цилиндра – 79 мм в диаметре.
• Перемещение поршня – 81,5 мм.
• Компрессия – 9,5.
• Питание – система распределенного впрыска с электронным контроллером.
• Вид топлива – бензин АИ-95.
• Смазка – совмещенная (разбрызгивание + давление).
• Охлаждение – закрытое жидкостное с циркуляцией принудительного типа.
• Чистая масса – 112 кг.
• Рабочий ресурс – 250 тысяч километров.

Чаще всего двигатель F16D3 используется на автомобилях: «Ланос», «Нексия», «Лачетти», «Авео», «Круз».
