Устройство двигателя Деу Нексия 1.6 (16 кл.)

Двигатель Нексия 1.6 литра, это рядный 4-цилиндровый, 16 клапанный, бензиновый атмосферник с чугунным блоком цилиндров и ремнем в приводе ГРМ. Система питания – распределенный впрыск с электронным управлением. Двигатель имеет специальный клапан EGR, который позволяет снизить содержание вредных веществ в выхлопных газах, путем повторного их сжигания в цилиндрах. Именно этот клапан и есть самое слабое место поскольку постоянно забивается, из-за большого содержания смол в нашем бензине.

Довольно часто 16 клапанный мотор Нексии начинает троить, особенно на холодную. Проблема в особом устройстве форсунок. Плавающие обороты и падение мощности может быть связано с забитым грязью дроссельным узлом или выходом из строя одной из двух катушек зажигания. Еще одно слабое место двигателя, это термостат, который мешает прогреваться мотору. Пропала былая динамика, то скорее всего значит забилась сетка топливного насоса или осыпался или забился катализатор. Основная причина всех этих без – некачественный бензин. Этот двигатель очень чувствителен к качеству топлива.

Признаки необходимости замены

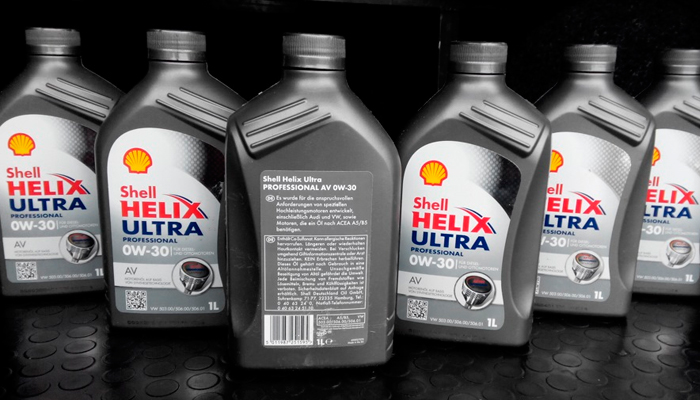

Но как определить, что в двигателе машины нужно менять масло? При длительных перерывах в замене моторной смазки, автомобиль «подскажет». Сначала загорится соответствующий датчик на приборной панели, а потом застучит мотор, расход топлива увеличится, а управляемость снизится. Эти признаки указывают на факт необходимости ремонта, который самостоятельно провести могут не все. Вывод — до «подсказок» автомобиля не стоит доводить.

Лучше прибегнуть к стандартному способу проверки масла — используя измерительный щуп. В Дэу Нексия он находится непосредственно в картере и найти его нетрудно.

Чтобы проверить масло измерительным щупом, нужно убедиться, что машина стоит на ровной поверхности (расположив автомобиль под уклоном, за достоверность полученной информации ручаться нельзя). Затем щуп вынимается, протирается от смазки и погружается обратно и остается достать и осмотреть его.

Дальнейшие действия водителя определяются результатом:

• уровень масла находится между отметками MIN и MAX — замена или долив не требуются;
• уровень приближается к отметке MIN — пришло время доливать масло;
• консистенция масла вызывает подозрения (неоднородна, есть песок или стружка) — пора заменять смазку.

Полная замена смазки проводится, когда она теряет смазочные свойства за счет шлаков, стружки и других составляющих «отработки». Подробнее процедура замены описана далее в статье. Но когда следует проводить замену масла в двигателе Daewoo Nexia? Регламент замены приводит число в 10 тысяч километров, но в условиях российских дорог его уменьшают вдвое, до 5 тысяч километров. Если же машина эксплуатируется в условиях бездорожья, то это число снижается до 3-4 тысяч.

Схема двигателя

Элементы электронной системы управления двигателем F16D3:

Эта память энергозависима, т.е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от ЭБУ колодки жгута проводов) ее содержимое стирается. ППЗУ хранит программу управления двигателем, которая содержит оследовательность рабочих команд (алгоритмов) и калибровочных данных — настроек. ППЗУ энергонезависимо, т.е. содержимое памяти не изменяется при отключении питания.

ЭБУ получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, клапан рециркуляции отработавших газов, клапан системы изменения длины впускного тракта (на двигателе F16D3), муфта компрессора кондиционера, вентилятор системы охлаждения.

Краткий ликбез по F16D3

Агрегат представляет собой двигатель «Нексии», 16 клапанов которого позволяют свободно колесить по трассе на приличной скорости. Производитель оснастил его ресурсом в 250 тыс. км. Нюанс этого устройства в вероятности поломок клапанов при обрыве ремня ГРМ: на больших оборотах коленчатого вала ущерб ожидается немалый, ведь поршни ударятся о клапаны. Этот мотор устанавливают также на «Шевроле-Круз», «Лачетти», «Авео». В основе конструкции заложен распределительный впрыск топлива. Что это дает автовладельцу?

1. Продлевает срок службы движка.
2. Неплохо экономится топливо.
3. Отработанные газы менее токсичны.
4. Редко случаются сбои при вождении в экстремальных условиях: в ливень, гололед.

Из минусов можно выделить сложность схемы установки, недешевый ремонт и замену электронных элементов, необходимость в проведении ремонтных работ только высококвалифицированными специалистами. Какие неполадки могут возникать в дороге?

Распространенные неисправности

У изделий с восемью клапанами часто просачивается масло из-за недоработки клапанной крышки. Не стоит двигаться по неровным дорогам, когда это не оправдано: может случиться обрыв правой «подушки» двигателя «Нексии» 8, и автомеханики советуют держать этот участок под пристальным контролем. Шрусы не страдают, пока находятся в целости и сохранности их чехлы. По пластиковому чехлу трудно понять, в каком состоянии находится шарнир. При попадании влаги под чехол он выходит из строя. Каждый раз, проехав 70 тыс. км, стоит этот участок внимательно осматривать. Какие неполадки можно ожидать от шестнадцатиклапанника?

1. Нормы токсичности снижены по причине попадания отработанных газов во впускной тракт и их догорания, но в скором времени образуется нагар на клапанах, и смазка лишается своего предназначения, а мотор начинает втягивать выхлопы.
2. Некачественное топливо ведет к засорению клапана и самого движка.
3. Дефицит смазочного вещества можно распознать по цоканию гидрокомпенсатора и клапанов. Нагрузки на силовую часть неизбежно спровоцируют поломку и невозможный ремонт двигателя.

Многие автолюбители пользуются методиками тюнинга для улучшения динамичности и убирают катализатор, меняют выпуск. Эти два главных фактора мешают нормально двигателю «Нексии» функционировать. Обслуживание Nexia следует производить вовремя, не запускать проблемы движка, тогда еще любой километраж на разных маршрутах вполне реально осуществлять долгие годы.

Новые двигатели 2008 года

В 2008 году помимо внешних изменений в кузове в Daewoo Nexia обновилась линейка двигателей:

• вместо морально устаревшего мотора G15MF стал устанавливаться ДВС A15SMS. В этом силовом агрегате применена топливная система от Chevrolet Lanos, мотор стал отвечать нормам экологии Euro-3;
• на смену 16 клапанному двигателю А15MF 1,5 л пришел новый ДВС модели F16D3, объемом 1,6 л.

Мотор A15SMS стал «сильнее» своего предшественника, его мощность увеличилась до 89 л. с., но у него есть и один «жирный» минус – в связи с тем, что ГБЦ у нового двигателя устанавливается от «Ланоса», при обрыве ремня ГРМ теперь клапана «встречаются» с поршнями.

Описание

Все силовые агрегаты, которые когда-либо устанавливались на ДЭУ Нексия, представляют собой классический четырехтактный двигатель внутреннего сгорания с расположенными в один ряд 4 цилиндрами.

Конструкция блока цилиндров у них идентична. Системы смазки и охлаждения у них также построены по одинаковой схеме.

Изначально на Daewoo Nexia устанавливали только мотор G15MF, который практически копировал двигатель Opel Kadett E, однако вместо карбюратора в нем использовалась система распределенного впрыска с одновременным включением всех форсунок.

Газораспределительный механизм (ГРМ) был выполнен по одновальной схеме (SOHC 8V) с верхним расположением распределительного вала. Отсутствовали также каталитический нейтрализатор отработанных газов и лямбда-зонд.

В дальнейшем число клапанов увеличили до 16 и применили двухвальный ГРМ. Кроме того, была принципиально изменена система зажигания. Мотор после этих изменений существенно увеличил мощность и получил маркировку A15MF.

Кроме того, оба силовых агрегата стали оснащаться лямбда-зондом и каталитическим нейтрализатором, что позволило им обеспечить выполнение требований стандарта ЕВРО — 2.

В связи с введением в действие экологического стандарта ЕВРО — 3, двигатели ДЭУ Нексия (G15MF, A15MF) были сняты с производства и заменены моторами A15SMS и F16D3:

A15SMS

Представляет собой плод дальнейшей модернизации базового двигателя G15MF, в котором был проведен ряд изменений, позволивших улучшить экологические характеристики:

1. увеличено число информационных элементов системы управления двигателем, в том числе датчики: положения распределительного вала и детонации;
2. вместо датчика распределителя зажигания используется модуль зажигания;
3. изменена геометрия впускного трубопровода;
4. монтируются два каталитических нейтрализатора выхлопных газов;
5. установлены два датчика концентрации кислорода.

F16D3

Модернизированный вариант мотора F14D3 с двухвальным 16-клапанным ГРМ DOHC 16V верхнего расположения и системой регулирования фаз CVCV (Continuonus Variable Camshaft phasing). Оснащен двигатель также системой электронного управления рециркуляцией отработанных газов (EGR).

Новый силовой агрегат b15d2 отличается от остальных более эффективным блоком управления двигателем, измененной конструкцией катушки зажигания и пр. Все это, наряду с использованием усовершенствованного ГРМ с цепным приводом и электронной регулировкой изменения фаз газораспределения, позволило значительно повысить мощность и надежность, а также улучшить ряд технических характеристик мотора.

Требуемые инструменты

Для того, чтобы замена датчика коленчатого вала прошла успешно, требуется заранее подготовить перечень инструментов из таблицы ниже.

Таблица — Инструменты необходимые для замены датчика коленвала

Самостоятельно ремонтируем отопитель на автомобиле «Дэу Нексия»

Если в сильный мороз на легковом автомобиле выйдет из строя печка, для водителя это ничем хорошим не закончится, особенно если он успел уехать далеко от дома. Это относится ко всем машинам, и «Дэу Нексия» — не исключение. Можно ли избежать поломки Существуют ли типичные неисправности печек на «Нексии» и как их устранить самостоятельно?

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

: Выбор материалов и покраска кожаного руля своими рукамиПечной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Технические характеристики F16D3

Двигатель F16D3 устанавливался на автомобили Daewoo Lanos, Nexia, Lacetti; ; ZAZ Chance.

Основные неисправности силовых установок

Силовым агрегатам деу присущ ряд характерных недостатков:

История и дизайн

Модель стала выпускаться с 1995 года, она существовала и раньше, но под другим названием. До того, как стать «Нексией» автомобиль прошел длинный путь с 1984 года.

В 1996 году производство этой серии автомобилей было открыто в Ростове, но в России производство не смогло удержаться больше двух лет, так как Узбекистанский производитель корейского автомобиля был более конкурентоспособен. И по сей день модель поступала в Россию из Узбекистана.

В 2002 году авто обновила свои двигатели, они стали более мощные. Кроме двигателей в авто ничего не поменялось.

В 2008 году на рынок вошли модели второго поколения. Их главной внешней отличительной особенностью стали измененные фары, бампера и крышка багажника. Внешний вид заметно преобразился и стал современнее.

Производители позаботились и о безопасности. Каркас автомобиля очень прочный, выдерживает большие нагрузки.

Внешний вид автомобиля Дэу Нексия вряд ли кого-то порадует, так как дизайн как будто из 2000-х. Передняя часть имеет головную оптику с линзованным светом и это единственное, что выглядит более современно, чем все остальное. Между фарами расположена маленькая решетка радиатора с логотипом бренда на хромированной перекладине, которая идет посередине решетки. Бампер выглядит массивно, снизу на нем находятся противотуманные фары.

Сбоку модель тоже выглядит грустно, особенно задок. Задняя часть немного получше, она имеет простую оптику и спойлер вытекающий из крышки багажника. Из-за того, что дизайн слишком простой, это сказывается на цене автомобиля, ведь производить его становится легче и тем самым продаваться он будет дешевле.

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

• Объём 1498 см³;
• Клапанов, шт. 8;
• Цилиндр, диаметр 76,5 мм;
• Поршень, ход 81,5 мм;
• Топливная система — распределительный впрыск;
• Расположение на автомобиле — поперечное;
• Коренные шейки коленчатого вала, мм — 55;
• Шатунные шейки, мм — 43;
• Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Какие свечи зажигания лучше для Дэу Нексия 16 клапанов: фото

На первый взгляд, довольно бесхитростная деталь, свеча зажигания. Но от неё зависит не только стабильность работы двигателя, но и экономичность, и динамика, и качество запуска. Именно поэтому что попало вкручивать в головку цилиндров не просто не рекомендуется, это опасно. Неправильно подобранная свеча может привести к детонационным процессам в камере сгорания, что в свою очередь, рано или поздно начнёт разрушать двигатель. Чтобы этого не случилось, подберём свечи зажигания для 16-клапанной Дэу Нексия максимально корректно.

Штатные свечи для Нексия N-150

Всем известная желтая коробочка – родная для Нексии свеча NGK BKR6E-11.

 Родные свечи для Нексии 16 клапанов по конструкции ничем не отличаются от сотен и тысяч других свечей.

Элементов у свечи всего пять:

1. Контактный вывод для подачи тока высокого напряжения.
2. Изолятор. Он нужен не только для электроизоляции, он изолирует внешнюю часть свечи, которая сильно нагревается в процессе работы.
3. Гофрированный участок изолятора просто удерживает колпачок высоковольтного провода.
4. Резьбовая часть и электроды, между которыми проскакивает искра.
5. Уплотнительная шайба не даёт газам из камеры сгорания прорваться наружу.

Внутреннее устройство свечи зажигания.

Несмотря на довольно простую конструкцию, у свечи зажигания есть масса характеристик, влияющих на искрообразование, на его интенсивность и качество. В первую очередь, это материал, из которого выполнены электроды, а самый важный параметр свечи — калильное число.

Калильное число

Калильное число это даже не коэффициент, а некая единица, зависящая от давления в камере сгорания, типа и марки бензина, температуры. Понятно, что все эти показатели для каждого мотора разные. Отличаются они и у Дэу Нексия для 16 и 8-клапанных моторов. С некоторого времени зарубежные производители отказались от конкретного вычисления калильного числа. Сейчас свечи условно делят на горячие и холодные. Холодные применяют на высокофорсированных мощных и оборотистых моторах, а горячие на обычных гражданских.

Маркировка свечей

Стандартные обозначения свечей фирмы NGK.

Кроме этого, на каждой свече есть маркировка. На примере штатной свечи для 16-клапанного мотора Нексии разберёмся в обозначениях.

На заводе в двигатель устанавливают свечи NGK BKR6E-11 (каталожный номер 96130723), где:

• ВК — диаметр резьбы свечи составляет 14 мм, а размер шестигранника — 16 мм;
• R — в свечу вмонтировано сопротивление для подавления радиопомех;
• 6 — калильное число;
• Е — резьбовая часть имеет длину 19 мм;
• 11 — зазор между электродами.

Другие свечи для 16-клапанного мотора Нексия

Корейская свеча GM.

Тоже кореец, но уже BESF1TS BKR6ES-11 (буква S – медный электрод).

Свеча MS 851358 MITSUBISHI – японское качество для корейского авто.

Исходя из данных родной свечи, можно подыскать ей замену. К примеру, для 16-клапанной машины подходит свеча Champion RN9YC. Маркировка Champion похожа на маркировку NGK:

• R — в свечу вмонтировано сопротивление для подавления радиопомех;
• N — диаметр резьбовой части 14мм, под ключ на 16 мм;
• 9 — калильное число;
• Y — теплоотводящий изолятор выступает за торец корпуса;
• С — центральный электрод с медным покрытием.

АУ17ДВРМ-10 – свечи бюджетной категории российского производства.

Выводы

Кроме этих свечей хорошо показали себя AC Delco FR2LS, Champion RC12YC5 и отечественный очень недорогой аналог АУ17ДВРМ-10. Удачного всем выбора и стабильной искры в любое время года!
