Датчик распредвала приора 16 клапанов признаки неисправности

Замена

Замену датчика детонации на Приоре самостоятельно провести
довольно просто. Данная работа не вызовет никаких сложностей если использовать
ниже описанную инструкцию.

Для начала необходимо подготовить инструмент:

• Трещотка с головкой на 13мм;
• Ключ на 10мм;
• Металлическая щетка;
• Отвертка;

Процесс замены

Замена на 16-ти клапанном двигателе немного сложнее, чем на 8-ми клапанном, поэтому рассмотрим проведение работы на примере двигателя с 16-ю клапанами.

Снимаем минусовую клейму с АКБ, так как работы будут выполняться с электрооборудованием автомобиля.

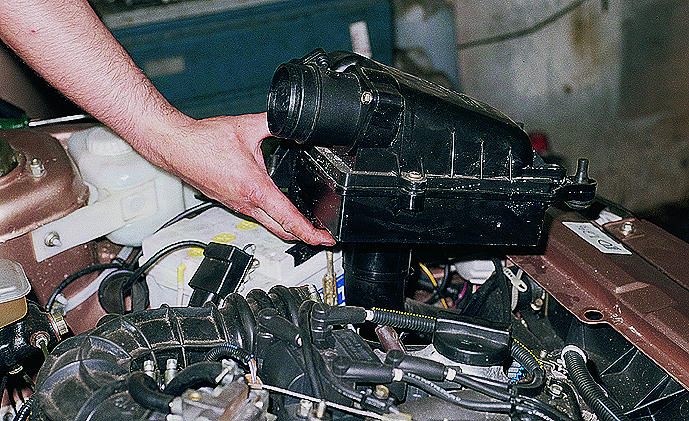

Снимаем бокс воздушного фильтра открутив хомут от ДМРВ и сняв с него разъем.

Рукой через отверстие между радиатором и блоком подбираемся к ДД, он находится за шлангом картерных газов (сапун).

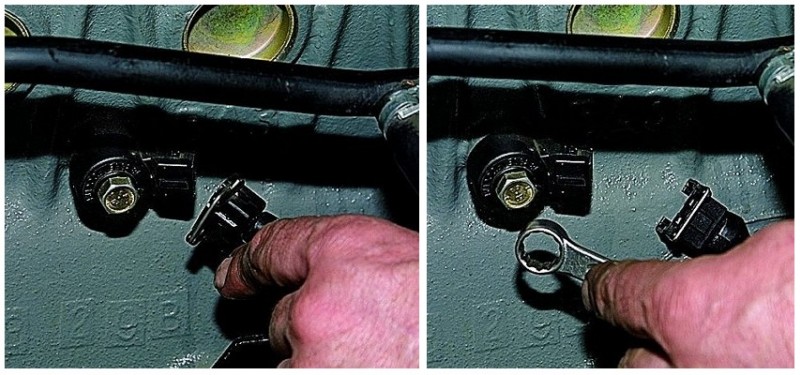

Снимаем разъем датчика и трещоткой с головкой на 13мм откручиваем датчик.

Перед установкой нового датчика необходимо зачистить поверхность на блоке от грязи.

Устанавливаем новый датчик в обратной последовательности. Затяжку болта необходимо производить с усилием 20-25 Нм.

Надеемся, наша статья была Вам полезна.

Категория: Датчики

Основа работы ЭСУД

Эта тема уже не раз освещена и просмотрена, но придётся немного повториться. Итак, на инжекторных автомобилях всем управляет компьютер. Именно он подаёт топливо в цилиндры через форсунки и поджигает рабочую смесь искрой, образованной на свечах. Делает он это, согласно программе, заложенной в его памяти. Она называется «прошивка».

Но чтобы верно выполнить эту программу, необходимы очень точные данные. Электронный управляющий блок (ЭБУ) должен точно знать следующие параметры:

1. Положение коленвала.
2. Положение распределительного вала.
3. Количество поступившего воздуха.

Это три основные единицы, требующиеся для «мозга». А для доставки этих необходимых ЭБУ сведений и служат датчики.

Почему он называется датчик фаз

Распределительный вал двигателя «Приоры» как и любого другого автомобиля, отвечает за своевременное открытие впускных и выпускных клапанов в головке блока. Процесс этот называется газораспределением. Есть определение — четырёхтактный мотор. Это именно 4 фазы:

Карбюраторный мотор, так сказать, не различает этих тонкостей. Топливо идёт в цилиндры постоянно. А преимущество инжектора в том, что впрыск рабочей смеси в камеру, идёт строго в нужный момент.

О том что наступил этот момент и двигатель «Приоры» вошёл в нужную фазу и сообщает считыватель положения распредвала.

Устройство и расположение датчика фаз

Как и в большинстве таких устройств, в нём используется эффект Холла. Поэтому его основу составляет полупроводник, который под напряжением меняет проводимость в зависимости от приближения или удаления металла. Этот элемент находится в пластмассовом корпусе веретенообразной формы. В самом торце. С противоположной стороны находится разъём для подключения фишки проводки «Приоры».

Так как в данный момент «Приора» комплектуется 8 и 16 клапанными моторами, то соответственно и считыватели фаз на них стоят различные.

Где находится датчик фаз

На двигателе с 8 клапанами, этот датчик установлен в специальном стакане в торцевой части головки блока цилиндров. Там, где выходит концевик распредвала. Со стороны коробки передач. Он считывает сигнал со специального выступа на валу.

Датчик фаз «Приора» 16 клапанов установлен с противоположной стороны. Там, где находятся приводные шестерни валов. Здесь всё устроено по-другому. Похоже на считыватель Холла электронного зажигания. На шестерне распредвала установленного на двигателе со стороны радиатора, изнутри прикреплена металлическая «юбка». Она входит в прорезь датчика, и имеет контрольную прорезь. Её и «считывает» датчик, посылая сигнал на ЭБУ «Приоры». Само устройство крепится к корпусу головки двумя болтами, и соответственно имеет два крепёжных ушка около разъёма.

Признаки неисправности и проверка датчика фаз

Как и у любого инжекторного автомобиля. У «Приоры» неисправность в первую очередь обозначает себя появлением светового сигнала лампы «Чек энджер».

Но есть и ощутимые признаки неисправности датчика распредвала «Приоры». Появляются неприятные рывки машины при наборе скорости. А главное, время запуска значительно увеличивается. То есть при исправном устройстве стартеру хватает сделать небольшой толчок для запуска мотора. А если данная неисправность имеется, то приходится делать несколько оборотов коленвала для пуска.

Проверить его можно только с помощью компьютерной диагностики. Только она скажет на 100% исправен датчик фаз или нет. Иногда, эту информацию даёт, установленный дополнительно бортовой компьютер с дисплеем.

Полезное видео о датчике фаз «Приоры»:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.

Самодельный стенд для проверки

Дальше приводится схема, собрав которую, можно будет проводить тестирование. Кажется, что датчик можно было оставить на двигателе. Но важна не только электрическая часть, но и возможность убирать и подносить стальную пластину.

Стенд для проверки

Итак, взяв аккумулятор E (12 Вольт) и два вольтметра, собираем схему. Дальше проводим тест:

1. На «свободном датчике» вольтметр V1 покажет напряжение 0,4 В (или меньше);
2. Если в прорезь установить пластину от трансформатора, напряжение изменится до 10,8-11,5 В.

Размеры пластины: 20x80x0,5 мм или больше. Если на «шаге 1» напряжение было выше указанного, датчик неисправен. На «шаге 2», наоборот, значение должно превышать V2*0,89.

Для тех, кто понял не всё

Прямоугольник, показанный на схеме – это резистор. Сопротивление равно 680 Ом, мощность – любая. Источником питания может быть не только АКБ, но и 12-вольтовый адаптер.

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

• загоревшаяся на панели приборов надпись Check;
• неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
• ухудшение динамики и снижение мощности;
• увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340.

Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения.

Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора.

Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место.

Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.

Передаточное число главной передачи зил 130Замена датчика фаз на ВАЗ 2114Каждый современный автомобиль оснащается множеством датчиков для существенной экономии топлива, при максимальном увеличении мощности. Один из таких приборов – датчик фаз (ДФ), имеется на двигателе автомобиля ВАЗ 2114, массово начал использоваться в производстве с 2007 года.

Датчик фаз на ВАЗ 2114

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.
