Замена радиатора ваз 2112 16 клапанов

В чем причина возникновения помех в работе устройства?

Для изделий машиностроения, выпущенные в 1996-2005 года, характерны такие проявления неудобств в функционировании радиатора, как:

• поступление в пространство салона только холодных масс воздуха независимо от заданных владельцем команд;
• постоянное снижение объёма охлаждающей жидкости, не исключая случаи подлива необходимого состава.

Это классические показатели сбоя в отопительной системе. Виновниками наличия проблем выступают в повреждении целостности герметичного корпуса или засорении встроенной детали фильтра. Опытные автомобилисты подчеркивают, что чистка радиатора печки дает временный эффект устранения поломки, длящийся до проезда расстояния в пару тысяч км. Ликвидация пробоин также не имеет долгосрочного характера — резкие температурные колебания внешней среды прорвут наложенную заплатку. Единственным правильным и простым решением будет приобрести новую запчасть, стоимость которой не превышает 1,5 тысячи рублей.

Как заменить радиатор охлаждения на ВАЗ 2110

Замена радиатора 2110 не является сложной процедурой и может быть выполнена своими руками в условиях обычного гаража. Для замены необходимо снять радиатор на ВАЗ 2110, после чего выполнить ряд подготовительных процедур и установить новый.

Важно понимать, что в процессе работы система охлаждения может быть засорена, также нельзя исключать вероятность механических поломок. Еще, кроме того, чтобы заменить радиатор охлаждения 2110, параллельно рекомендуется менять охлаждающую жидкость

По этой причине необходимо:

• проверить систему на предмет наличия/ отсутствия течей антифриза на разных участках кроме радиатора;
• все работы следует проводить на холодном двигателе;
• подготовить необходимое количество свежего антифриза для замены ОЖ после установки радиатора.

Как снять радиатор ВАЗ 2110 и выполнить замену

Чтобы снять радиатор охлаждения ВАЗ 2110, потребуется выполнить следующие действия:

1. Установить автомобиль на ровную площадку (желательно с ямой) или поднять авто на подъемнике;
2. Снять защиту картера (при наличии) и выкрутить сливную пробку;
3. Слить антифриз (выполняется после остывания двигателя) в заранее подготовленную емкость;
4. Демонтировать воздушный фильтр, ослабить хомуты на патрубках и трубках, идущих к радиатору охлаждения;

Завершающим этапом будет запуск двигателя и его прогрев до рабочих температур (нужно выждать, пока вентилятор охлаждения включится не менее 1-2 раз).
Параллельно следует проверить систему на герметичность, убедиться в отсутствии перегрева двигателя по причине воздушных пробок и т.д.
Если все в порядке, нужно заглушить мотор, позволить мотору остыть, открутить крышку расширительного бачка и снова проверить уровень антифриза.

Неполадки в системе охлаждения водитель заметит сразу. Это будет отчетливо проявляться при работе мотора, особенно во время поездок на большие расстояния. Если начал закипать тосол, а из-под капота валит едкий густой дым, значит, система охлаждения отжила свое. Продолжать движение в такой ситуации категорически неразумно. Нужно сразу же вызывать эвакуатор и буксировать транспортное средство до ближайшего СТО.

Далеко не факт, что из строя вышел именно радиатор. Например, замена патрубков или вентилятора на ВАЗ 2110 осуществляется гораздо чаще. Поэтому в первую очередь автомеханику нужно провести диагностику системы охлаждения. Для этого используется специальное оборудование, позволяющее очень быстро выявить причину неполадок.

Большинство поломок радиатора связано с использованием охлаждающей жидкости низкого качества. Она имеет неправильный химический состав, поэтому во время работы на внутренних стенках агрегата образовываются следы накипи. Это явление негативно сказывается на дальнейшей эксплуатации. Во-первых, накипь приводит к разрушению радиатора изнутри. Заметить этот процесс невозможно, а его последствия заставят производить полную замену, так как запаять или заварить агрегат не получится.

Во-вторых, частички накипи иногда отламываются и тем самым мешают нормальной циркуляции охлаждающей жидкости. Это приведет к отказу системы и постоянным перегревам мотора.

Проверить радиатор системы охлаждения на предмет его исправности очень просто. Нужно предварительно снять устройство с автомобиля, а затем заглушить патрубки и опустить агрегат в ванну с водой. Если радиатор не утратил своей герметичности, то на поверхность не будут всплывать пузырьки с воздухом. Если же они появились, значит, в системе существует течь и необходима замена детали. Для получения достоверного результата необходимо наглухо закрыть патрубки, чтобы они не пропускали воздух.

При условии, что радиатор сохранил свою герметичность, его можно постараться очистить от накипи. Для этого в систему заливается специальная жидкость, которая убирает все инородные элементы с внутренних стенок. Затем необходимо слить ее, тщательно промыть радиатор и продуть его воздухом, чтобы внутри не осталось никаких частиц.

Чтобы дольше сохранить радиатор в рабочем состоянии, необходимо заливать в систему охлаждения только те марки жидкостей, которые рекомендованы официальным производителем. Все иные модели могут быть попросту несовместимы с устройством, из-за чего оно очень быстро израсходует свой рабочий ресурс.

Инструкции по установке нового отопителя

Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:

Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

Местонахождение радиатора под капотом автомобиля.

Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

Правая часть радиатора печки. Её нужно разобрать ещё на 2 части.

Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

Разобранная правая часть радиатора. Крепятся части друг к другу при помощи стальных скоб.

После этого можно устанавливать новую деталь по тому же принципу.

Для справки: жидкости должно быть около 4 литров. Осмотрите антифриз: если он относительно прозрачный, то его можно залить повторно в новый радиатор печки.

Старый образец

1. Выполняем все шаги по сливу охлаждающей жидкости. Теперь нужно снять уплотнитель, установленный в ветровой накладке – при желании его тоже можно поменять. Затем следует убрать и саму накладку, которая называется «жабо». Крепится она при помощи винта, расположенным под главным тормозным цилиндром. Выкручиваем его.

Стрелки указывают на жабо. Нам нужно снять её.

Основной винт, который держит жабо. Его следует выкрутить.

Далее нужно открутить 4 крепления верхних фиксаторов. Шланги и провода держатся за счет двух хомутов – снимаем их.

4 крепления, которые нужно снять.

Теперь следует отключить минусовую клемму аккумуляторной батареи – стандартная процедура при ремонте и обслуживании. Переходим к левой части жабо, её держат 2 винта. Откручиваем их и выдвигаем жабо на себя

Важно: полностью жабо не должно выйти

Вытаскиваем минусовую клемму аккумулятора. Это нужно сделать для обеспечения безопасности.

Следующий шаг – демонтаж накладки ветрового стекла. За ней находится датчик уровня антифриза – отсоединяем штекер от него и достаем шланг горячего воздуха. Он идет из расширительного бачка.

Омывательный шланг, иногда его сложно найти под капотом.

Теперь нужно снять шланг омывателя, который крепится на лобовом стекле четырьмя винтами. Демонтируем зажимы корпуса отопителя, стеклоочистители и накладку.

Стрелки указывает на крепления, которые нужно снять.

Перед нами должен фильтр. Он тоже снимается. В итоге нужно демонтировать шланги подачи и отвода пара, корпус фильтра, обратку антифриза и заднюю часть вентилятора (он есть не на всех автомобилях ВАЗ 2110).

Крепления воздушного фильтра. После демонтажа фильтра можно приступать к установке нового радиатора.

Готово, осталось только поменять радиатор печки. Работа выполняется в обратной последовательности.

Как установить печку старого образца

Начнем с установки радиатора печки старой модели на ВАЗ-2110. Для правильной установки повторите такие последовательные манипуляции:

Отсоедините резиновый материал, который служит в роли уплотнителя жабо.
Нащупайте под основным цилиндром для тормоза винт, позволяющий прикрепить жабо, и открутите его.
Обратите внимание на правую сторону жабо – в этой части тоже размещены винты, избавьтесь от них.
Теперь, когда жабо ничем не зафиксировано с этой стороны, отцепите 2 хомута, поддерживающие шланги и провода.
Снимите клемму со знаком «+» и кабель «-», идущий от вентилятора.
Пришло время выдвинуть левый край жабо вперед. Снова отсоедините несколько винтов.
Избавьтесь от ветровой накладки.
Если ВАЗ 2110 оснащен клеммой для датчика, отражающего уровень тосола, открепите его и уберите от расширительного бачка шланг, который предназначен для отвода пара.

На этом этапе замена радиатора печки включает последовательное снятие целого ряда деталей, а именно:

На этом этапе замена радиатора печки включает последовательное снятие целого ряда деталей, а именно:

• шланга, размещенного для омывания и опрыскивания переднего стекла на ВАЗ-2110;
• стеклоочистителей;
• накладки, созданной для ветрового стекла;
• зажимов, фиксирующих корпусную часть к вентилятору;
• фильтр воздуха, который поступает в салон ВАЗ-2110;
• оставшуюся часть вентилятора;
• разных шлангов, отвечающих за подачу и обратку, а также пароотводящего шланга;
• применив усилие, отсоедините корпус радиатора.

Тщательно рассмотрите корпус, если он выполнен из меди и протекает, не нужно избавляться от него и бежать за новым радиатором, специалисты утверждают, что небольшую течь можно починить. Дело в том, что медь – материал, который достаточно легко поддается пайке, безусловно, если у вас нет опыта в таком деле, лучше заручиться помощью друга или же перепоручите процедуру опытному мастеру, но тогда придется потратиться.

Благодаря тому, что медь поддается множественным манипуляциям, агрегат можно ремонтировать несколько раз, поэтому медное изделие, установленное в ВАЗ-2110, считается самым качественным, следом за ним по качеству находится ДААЗ.

Когда радиатор уже очищен, осмотрен и наконец исправлен, можно приступать к его установке в отведенное для этого место. Но если радиатор не удалось починить, тогда купите новый и постарайтесь провести замену самостоятельно. Ездить каждый раз на СТО – конечно хорошо, но это требует времени и денег, к тому же если вы постепенно начнете обучаться тому, как обслуживать машину, вам не будут страшны поломки на трассах между городами, ведь с небольшими сможете справиться сами.

Замена радиатора печки на ВАЗ 2110 проводится в обратном порядке относительно снятия этой детали, описанном выше

На что советуют обратить внимание специалисты? Несколько раз проверьте, размещается ли педаль пластикового корпуса вентилятора в пазовом соединении. Если нет – какой бы хороший ни был агрегат, вам не удастся поменять положение заслонки, что чревато холодным воздухом в салоне ВАЗ 2110. Для наглядности процесса предлагаем посмотреть следующую видеоинструкцию: https://www.youtube.com/watch?v=0QbaBHTCnbY

Для наглядности процесса предлагаем посмотреть следующую видеоинструкцию: https://www.youtube.com/watch?v=0QbaBHTCnbY

Выбор нового

Перед тем как снять радиатор охлаждения со своего ВАЗ 2110, нужно подумать, какой агрегат окажется на его месте. Вариантов не так много, однако выбор следует сделать грамотно.

Модель Крафт

Для отечественной «десятки» предусмотрено два типа охлаждающих устройств — алюминиевые и медные

И здесь важно подумать, чего именно вы хотите — надежной, длительной работы, либо минимальные финансовые затраты на его покупку

1. Алюминиевые. Они обладают небольшим весом, достаточно дешевые. Цены напрямую зависят от производителя. Но такие радиаторы обладают худшим показателем теплопроводности, он не так эффективно охлаждают двигатель. Плюс для алюминиевых агрегатов характерно появление коррозии уже через непродолжительный период эксплуатации. Среди наиболее востребованных моделей отметим две: Luzar. Его стоимость сейчас около 1000 рублей;
2. Прамо. За него придется отдать где-то 1600 рублей.

Медные . Обладают большим весом, но эффективнее справляются со своей непосредственной задачей. Срок службы значительно дольше, медь защищает от образования коррозии. Для возникновения течи вам придется как следует постараться, удариться передком о что-то твердое. То есть механическая прочность у медных радиаторов на высоком уровне. Единственный недостаток — высокая цена. За 5 тысяч рублей вы сможете приобрести великолепный двухрядный радиатор, КПД которого повышен на 40 процентов.

Процедура демонтажа и замены простая, если предварительно изучить руководство по эксплуатации, а также просмотреть видео уроки, проконсультироваться со специалистами.

Крепеж

Выполняйте работу пошагово, чтобы добиться желаемого результата:

Слейте жидкость охлаждения через нижнюю пробку;
Уберите со своего посадочного места аккумуляторную батарею, поскольку она будет вам мешать в процессе замены;
Если речь идет об инжекторном двигателе, тогда придется дополнительно снять воздушный фильтр;
Разберите обязательно верхние крепежи к раме, а также освободите электровентилятор. Его придется демонтировать;
Дополнительно снимите два патрубка — те, которые подводят и отводят пар;
Немного наклоните радиатор в сторону силового агрегата, что позволит его без особых усилий снять;
При незначительной течи и отсутствия повреждений коррозией, радиатор вполне поддается ремонту

Хотя рисковать мы вам не советуем, поскольку даже качественно отремонтированный радиатор может регулярно вызывать различные проблемы;
Устанавливая новый агрегат, обратите внимание на резиновые подушки. На них корпус радиатора опирается своей нижней частью

Эти подушки должны прочной войти в отверстия, расположенные на поперечине;
Залейте новую охлаждающую жидкость в систему, подключите патрубки, поставьте на место аккумуляторную батарею, закрутите все пробки. Только теперь можно включать в работу двигатель, проверять эффективность работы нового элемента охлаждающей системы.

Процедуру по замене радиатора охлаждения на автомобиле ВАЗ 2110 никак сложной назвать нельзя. Да, она имеет определенные тонкости, нюансы, требует соблюдения мер безопасности и аккуратной, последовательной работы.

Схем по обману клиентов на автосервисе хоть отбавляй. Они могут начать менять радиатор, но сказать, что у вас там еще целый перечень серьезных проблем, которых по факту не существует. Они выполнят простейшие работы, если вообще что-то сделают, и предоставят вам счет на кругленькую сумму.

Но не все так страшно. Есть хорошие автомастерские, а опытный автовладелец способен решить ряд проблем со своей машиной за счет собственных усилий.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

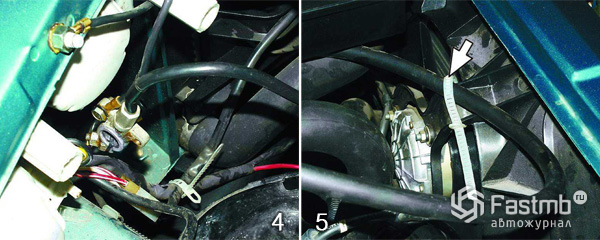

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

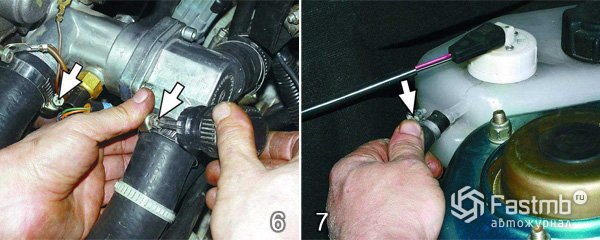

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

https://youtube.com/watch?v=kiRuZjc3eWM

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Что представляет собой охладительная система ВАЗ 2110?

В охлаждающую систему входят следующие элементы:1. Отопительная батарея;2. Патрубок отвода рабочей жидкости от отопительного радиатора;3. Шлаг, подводящий охлаждающую жидкость к отопительному элементу;4. Патрубок насоса жидкости охлаждения;5. Шлаг бачка расширителя;6. Трубка отвода пара от отопительного радиатора;7. Бачок расширителя;8. Устройства контроля уровня жидкости в бачке;9. Термостат;10. Патрубок отвода рабочей жидкости;11. Шланг, подводящий охладитель к узлу дросселя;12. Трубка отвода пара от основного радиатора;13. Шланг, подводящий жидкость охлаждения;14. Основной элемент охлаждения;15. Заглушка слива;16. Электродвигатель радиатора;17. Насос;18. Шланг, подводящий охладитель к насосу;19. Шланг, отводящий жидкость от узла дросселя.

Выбираем радиатор для ВАЗ-2110

На родном радиаторе ВАЗ-2110 есть ушки для крепления, но некоторые производителя выпускают модели без этих креплений.

Признаки неисправности и поломки

Негерметичность может быть вызвана не только физическим повреждением, но и некачественными охлаждающими жидкостями. В любом случае, ремонт радиаторов с помощью волшебных присадок, затягивающих трещины и дыры, губителен для двигателя. Никто не может сказать, что это средство закупорит в системе охлаждения. Поэтому выхода два — замена или ремонт.

Артикулы

Иногда ремонт радиатора и вовсе невозможен, а иногда будет стоить дороже нового. Поэтому сразу рассмотрим предложения рынка и модель. А модели всего две — для 1,5-литрового карбюраторного двигателя и для всех остальных. Более поздние модели для всех инжекторных моторов подходят и к Приоре, и к Калине. Старый радиатор для карбюраторного двигателя имеет каталожный номер 2110-0810106000 и стоит порядка 1000-1500 рублей. Новый с артикулом 2172-1300010, 2112-1301012, 21102-1301012, 2170-1301012-95 может стоить от двух до шести тысяч.

На «десятки» с 2008 года с завода ставили «приоровские» радиаторы.

Цены

Цена радиатора ВАЗ-2110 зависит от материала и производителя:

1. Медный радиатор. Выпускается всего несколькими заводами: Оренбург, ШААЗ и несколькими зарубежными компаниями. Высокая цена оправдывается высоким ресурсом, превосходными теплоотводящими свойствами и ремонтопригодностью. Из минусов — только цена и вес. Он тяжелее как по рублям, так и по килограммам.
2. Алюминий. Самый популярный тип радиаторов, потому что самый доступный. К его плюсам причисляют то, за что не любят медные — вес и цену. Он лёгкий дешёвый. В остальном он сильно уступает медному — по устойчивости к коррозии, по прочности, по ресурсу, по теплоотводящим свойствам. К тому же алюминиевые радиаторы не подлежат ремонту. Их выпускают несколько десятков отечественных и зарубежных заводов, а самыми популярными считаются радиаторы ДААЗ, Лузар, Kraft, Weber, Bautler и ещё целый ряд заводов.

Замена

Процедура демонтажа и замены простая, если предварительно изучить руководство по эксплуатации, а также просмотреть видео уроки, проконсультироваться со специалистами.

Крепеж

Выполняйте работу пошагово, чтобы добиться желаемого результата:

Слейте жидкость охлаждения через нижнюю пробку;
Уберите со своего посадочного места аккумуляторную батарею, поскольку она будет вам мешать в процессе замены;
Если речь идет об инжекторном двигателе, тогда придется дополнительно снять воздушный фильтр;
Разберите обязательно верхние крепежи к раме, а также освободите электровентилятор. Его придется демонтировать;
Дополнительно снимите два патрубка — те, которые подводят и отводят пар;
Немного наклоните радиатор в сторону силового агрегата, что позволит его без особых усилий снять;
При незначительной течи и отсутствия повреждений коррозией, радиатор вполне поддается ремонту

Хотя рисковать мы вам не советуем, поскольку даже качественно отремонтированный радиатор может регулярно вызывать различные проблемы;
Устанавливая новый агрегат, обратите внимание на резиновые подушки. На них корпус радиатора опирается своей нижней частью. Эти подушки должны прочной войти в отверстия, расположенные на поперечине;
Залейте новую охлаждающую жидкость в систему, подключите патрубки, поставьте на место аккумуляторную батарею, закрутите все пробки

Только теперь можно включать в работу двигатель, проверять эффективность работы нового элемента охлаждающей системы.

Эти подушки должны прочной войти в отверстия, расположенные на поперечине;
Залейте новую охлаждающую жидкость в систему, подключите патрубки, поставьте на место аккумуляторную батарею, закрутите все пробки. Только теперь можно включать в работу двигатель, проверять эффективность работы нового элемента охлаждающей системы.

Процедуру по замене радиатора охлаждения на автомобиле ВАЗ 2110 никак сложной назвать нельзя. Да, она имеет определенные тонкости, нюансы, требует соблюдения мер безопасности и аккуратной, последовательной работы.

Тем не менее, стоит ли обращаться на автосервис за подобными услугами? Вряд ли. Да, там работают профессионалы, но уверены ли вы в их квалификации? Увы, многие недобросовестные СТО устанавливают старые, отремонтированные радиаторы, либо приобретают дешевые аналоги, выдавая их вам за хорошие, импортные и, конечно же, дорогие.

Схем по обману клиентов на автосервисе хоть отбавляй. Они могут начать менять радиатор, но сказать, что у вас там еще целый перечень серьезных проблем, которых по факту не существует. Они выполнят простейшие работы, если вообще что-то сделают, и предоставят вам счет на кругленькую сумму.

Но не все так страшно. Есть хорошие автомастерские, а опытный автовладелец способен решить ряд проблем со своей машиной за счет собственных усилий.

 Загрузка …

Как заменить радиатор и вентилятор охлаждения на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Перед тем как приступить к работе, нужно вам будет слить всю охлаждающую жидкость чтобы при отсоединение шлангов от радиатора охлаждения она не полилась, о том как это сделать вы можете прочесть в статье под названием: «Замена охлаждающей жидкости на ВАЗ». (Кстати жидкость из блока цилиндров можно по сути не сливать, а слить только лишь из самого радиатора и всё, но в этом случае заливать новую жидкость после установки нового радиатора нужно будет только лишь той марки которая была залита ранее, так как при заливки другой марки и другого производителя происходит смесь которая может пагубно отразиться на двигателе вашего автомобиля)

Примечание! Жидкость сливать да и вообще все работы с системой охлаждения нужно производить только лишь на холодном автомобиле, чтобы не обжечься об охлаждающую жидкость так как при нагревании двигателя и она очень сильно нагревается (Для примера, при прогретом двигателе температура жидкости может достигать 85-110 градусов)!

2) Теперь вам нужно будет снять корпус воздухофильтра потому что он большой и попросту не даст вам вынуть радиатор и вентилятор, о том как его снять читайте в статье: «Замена корпуса воздухофильтра на автомобиле».

Примечание! После корпуса ещё и аккумуляторную батарею снимите, так как она тоже будет мешать снятию радиатора и вентилятора, о том как её снять читайте в статье: «Замена аккумулятора на ВАЗ»!

3) После того как жидкость будет слита посмотрите на все шланги которые подсоединяются к радиатору, данные шланги вам нужно будет отсоединить чтобы они не мешали (Всего три шланга подсоединяются к радиатору, два из этих шланга очень большие и один из них подсоединяется к верхнему а другой к нижнему патрубку, а третий шланг не является большим и выглядит очень миниатюрно по сравнению с другими, третий шланг называется пароотводящим шлангом и за счёт него в системе не образуется воздушная пробка), а отсоединить их проще простого, возьмите в руки для этого отвёртку и с её помощью ослабьте все хомуты которые удерживают шланги на патрубках и после этого просто их отсоедините.

4) Затем переходите к снятию вентилятора, он крепиться всего на пятью гайках для того чтобы их отвернуть нужно будет запастись воротком (Вместо воротка удлинитель можно взять) и накидной головкой, и при помощи них после этого отверните сперва две боковых гайки крепления радиатора (см. фото 2), а так же две верхних гайки (см. фото 3, одна из этих гаек кстати ещё и радиатор крепит) и одну последнюю нижнюю гайку (см. фото 4) и после чего вы можете беспрепятственно снимать вентилятор с автомобиля но только прежде чем начать снимать еще и колодку проводов которая идёт от вентилятора с разъёмом разъёдините о том как это сделать смотрите для наглядности на фото под цифрой 1.

5) Ну и в завершение понадобиться вам снять сам радиатор, для этого его просто наклоните назад (К двигателю имеется ввиду наклоните верхнюю часть радиатора) и после чего выньте его из подкапотного пространства и замените уже после этого на новый.

Примечание! Если вам вдруг понадобиться разобрать вентилятор (К примеру вы крыльчатку с большим количеством лопастей поставить хотите, чтобы двигатель охлаждался лучше), тогда возьмите в руку вороток и наденьте на него торцевую головку, после этого полностью выверните три гайки которые крепят электродвигатель к кожуху (см. фото 1) и после чего подденьте отвёрткой и выньте жгут с проводами который крепиться к кожуху (см. фото 2), и тем самым разъёдините между собой сам кожух и электродвигатель (см. фото 3), ну а после разъединения вы можете выкрутить центральную гайку которая крепит саму пластмассовую крыльчатку к электродвигателю (см. фото 4) и снять после этого крыльчатку с него и поменять её к примеру на новую, или сам электродвигатель заменить если он перестал работать и тем самым двигатель перестал охлаждать!

Установка: Устанавливаются то все детали в обратном порядке снятию, но при установке есть кой какие нюансы, а именно на нижней часть радиатора есть две резиновые подушка, данными подушками когда будете ставить радиатор внимательно проследите чтобы он зашёл ими в отверстия поперечины и прочно на них стоял, кроме того когда будете в обратной последовательности производить сборку вентилятора, обратите своё внимание то что на самой крыльчатки есть паз (см. фото 1) а на электродвигателе присутствует небольшой штифт (см

фото 2), так вот этот самый паз должен при установке крыльчатки войти в этот самый штифт, поэтому внимательно проследите за этим.

Дополнительный видео-ролик: Посмотрите видео ниже в котором рассказывается как заменять радиатор на автомобилях ВАЗ 2111, и вы уже наглядно будете представлять себе как это сделать и поймёте что ничего словного в этом по сути таки и нет.

Причины поломки

Причин может быть несколько, но основная часть является однотипными. Чаще всего радиатор выходит из строя вследствие засора или протечки ОЖ. Ниже рассмотрена каждая из возможных проблем.

Засор радиатора

Засоры радиатора бывают двух типов снаружи и внутри. Отличаются данные виды по характеру симптомов.

Внутренний засор

При такой проблеме внутри радиатора накапливается грязь, которая перекрывает циркуляцию ОЖ жидкости по контуру, что приводит к недостаточному прогреву радиатора. Это чревато тем что радиатор не нагревается до определенной температуры и не может отдать тепло на отопление салона. При такой поломки температура ОЖ двигателя будет в норме, а вот тепло из воздуховодов дуть не будет.

При засоре внутри радиатор его необходимо промыть, а в лучшем случае заменить.

Внешний засор

Такой засор никак не связан с ОЖ автомобиля. При такой проблеме радиатор засоряется из-за попадания мусора из окружающей среды. В его соты попадают обломки листьев, пыль и т.п. что приводит к плохой обдувки вентилятором. Данная проблема имеет симптомы, когда воздушный поток из воздуховодов имеет слабый напор.

Лечится данная проблема промывкой его и заменой или установкой салонного фильтра.

Протечка

Протечка радиатора является наиболее неблагоприятным вариантом поломки. Так как при использовании отопителя в холодное время года, радиатор будет нагреваться и ОЖ вытекшая из него начнет испаряться прямо в салон автомобиля, что приведет к неприятному запаху в салоне машины, а так же к быстрому и сильному запотеванию стекол.

Протечку можно устранить запаяв радиатор в месте утечки, но при небольшой стоимости самого радиатор его лучше всего заменить на новый.

Причины перегрева двигателя

К причинам перегрева двигателя ВАЗ 2110, прежде всего следует отнести недостаточно эффективную работу системы охлаждения. Замена радиатора охлаждения ваз 2110, 2112,. Причинами могут быть:

1. Засорились патрубки радиатора. Вещь, сегодня редко встречающаяся, и то – лишь при применении охлаждающей жидкости крайне низкого качества. В таком случае поможет их замена;
2. Низкий уровень ОЖ из-за подтекания в местах крепления патрубков или же возникновения трещин в самих патрубках. Пошаговая инструкция по замене радиатора охлаждения на автомобилях ваз 2110, 2111, 2112. Нужна замена крепежных деталей или патрубков;
3. Загрязнение корпуса. Тут следует учесть маленькую деталь: за всей машиной, радиатором — в частности, требуется уход. Замена радиатора печки на калине (два способа) — фотоотчет, как снять и установить радиатор отопителя ваз 1117, 1118 и 1119 своими руками. Замена радиатора печки ваз 2114 своими руками. Не следует ему позволять «обрастать» грязью, опавшими листьями, другим мусором. Из-за этого значительно снижается эффективность его работы;
4. Потек радиатор. снимаем радиатор системы охлаждения. Ваз 2110, 2111, 2112 радиатор замена радиатора ваз,. Необходимо его снять, чтобы уже по месту, величине течи, общей изношенности агрегата решить, нужен ему ремонт или замена.
