Насос цнс: устройство, характеристики, ремонт

Материальное исполнение насосов

Универсальность конструкции центробежных агрегатов предопределяет широкое распространение установок. Оборудование используется для перекачки очищенной воды, нефтепродуктов и жидкостей, смешанных с агрессивными или абразивными веществами. Для изготовления корпусов и роторов используются материалы, устойчивые к воздействию тех реагентов, для перекачки которых создана помпа. Дополнительно учитываются условия работы и длительность непрерывных рабочих циклов.

Металлическое исполнение

Стандартные устройства, используемые для перекачки воды и водных растворов, оснащаются корпусами из серого чугуна. В конструкции узлов применяются нержавеющая сталь и цветные металлы (для подшипниковых опор), роторы изготовлены из чугуна или углеродистой стали. Изредка используются установки, выполненные из титановых сплавов.

Футерованные и пластиковые исполнения

Если насос используется для перекачки агрессивных веществ (например, кислот или щелочей), то металлические компоненты разрушаются в результате коррозии. Применение нержавеющих или специальных сталей снижает степень износа, но приводит к росту стоимости конструкции. В этом случае целесообразно использовать компоненты, изготовленные из пластика или композитов. Тип материала, применяемого для производства деталей, указывается в технической документации (например, поливинилхлорид обозначается как PVC).

Встречается оборудование с корпусами из пластика, который проходит дополнительную механическую обработку. Но из-за сниженной механической прочности подобная конструкция используется для малогабаритных установок. Промышленные насосы для кислоты изготовлены из металла, который футерован слоем полимерного материала, предотвращающего коррозию

При изготовлении деталей важно обеспечить адгезию разнородных веществ и избежать трещин, через которые агрессивные растворы проникнут под слой пластика

Материалы уплотнительных колец

В зависимости от того, для чего планируется применение помпы, используются различные материалы для уплотнительных элементов. Наиболее часто встречаются детали, изготовленные из каучука на этилен-пропиленовой основе (код EPDM) и бутадиен-нитрильного типа (NBR). Каучук с фтором (Viton или FPM) или материал перфторированного типа используется в нагруженных установках для перекачки жидкостей с абразивной взвесью.

Принцип работы

Принцип действия вихревого насосного оборудования так же, как и в приборах центробежного типа, основан на использовании центробежного усилия, которое возникает при вращении рабочего колеса. Однако в отличие от центробежных аналогов вихревые насосы имеют свои особенности работы, которые состоят в следующем:

1. Во время вращения рабочего колеса насосного оборудования небольшой объём воды из всасывающего трубопровода попадает в пазы на рабочем колесе.
2. В результате она продвигается от периферии к центру агрегата, что не похоже на работу центробежного насоса.
3. После этого этот объём воды под влиянием центробежного усилия начинает продвигаться вдоль лопаток от центральной части к периферии.
4. В итоге вода получает ускорение и выбрасывается в выходное отверстие.
5. Здесь скоростная энергия воды переходит в энергию давления.
6. Под влиянием давления и всасывающего действия лопаток новый объём жидкости снова попадает на лопатки и происходит повторение цикла.

Классификация центробежных насосов

Оборудование различается по способу уплотнения вала, методу соединения рабочего органа с силовым приводом.

Дополнительные различия накладывает тип жидкости, которую перекачивает помпа.

Существуют насосы спирального типа, отводящие жидкость в спиральный лабиринт, в части устройств используется неподвижное колесо с направляющими лопатками для потока жидкости.

Оборудование разделяется по способу установки, малогабаритные помпы допускается монтировать на переносных рамах или крепить внутри корпусов бытовой техники. Конструкции для водоснабжения жилого дома или промышленного объекта размещаются на бетонном основании, в котором заранее расположены анкеры. При монтаже установки под открытым небом предусматривается защитный козырек, предотвращающий попадание атмосферных осадков в корпус мотора.

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Как работает помпа для воды

На рынке чаще всего распространены механические варианты. Устройство помпы:

• насос;
• патрубки (один подает, другой всасывает);
• барабан, который вращается;
• фильтр воздушный;
• переходник;
• транспортировочная ручка.

Есть разные виды помп для воды: электрические и механические. В первом случае присутствует электрооборудование, во втором — она устанавливается на горловину емкости. Принцип ее функционирования заключается в нажатии на поверхность устройства. За счет мускульного воздействия рукой на гофру, внутри создается давление, которое насосом подает жидкость на поверхность.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Монтаж водяного отопительного насоса своими руками

При установке насоса следует учитывать рекомендации специалистов:

1. Лучше заниматься монтажом насоса на этапе обустройства всей системы отопления. Если решено встроить агрегат в старую схему обогрева, необходимо слить оттуда весь теплоноситель.
2. Агрегат надо устанавливать в точке, где носитель тепла имеет минимальную температуру – перед котлом на обратной магистрали. Это правило применимо для теплосистем, рассчитанных на обогрев зданий с большой квадратурой. Если дом имеет квадратуру до 200 м2, то насос можно устанавливать везде.
3. Рабочее колесо имеет ось, которая после монтажа должна находиться в идеально горизонтальном положении. При несоблюдении этого условия техника может работать с избыточным шумом или перестать функционировать вообще.
4. Перед насосом устанавливают грязевик, фильтрующий частички ржавчины и мусора, которые могут попасть в агрегат.
5. Следует проследить за правильностью установки патрубков и не спутать их.
6. Сопрягающиеся детали стыкуют с помощью прокладки, а соединения с резьбой герметизируют лентой или паклей.
7. После того как оборудование установлено, а система заполнена, следует открыть находящийся вверху винт для удаления воздуха.

Устройство готово к запуску!

Такие агрегаты работают от стандартной электросети и при корректной эксплуатации эффективно служат много лет.

Электрические разновидности для домашнего водопровода

Центробежные

Роль рабочего органа выполняет колесо с лопатками, помещённое в корпус. Корпус имеет два патрубка: для всасывания воды, расположенный напротив центра вращения колеса, и для подачи, расположенный на периферии в диаметральной плоскости.

Принцип работы основан на использовании центробежной силы. Вода подаётся в центр колеса. Вращаясь, лопатки захватывают воду и отбрасывают её к стенкам корпуса. Таким образом, в центре возникает разряжение, под действием которого всасывается новая порция воды, а по краям создаётся избыточное давление, вытесняющее воду в выходной патрубок.

Центробежные насосы для воды могут быть погружного или поверхностного исполнения.

Поверхностный водонасос этого типа сможет поднять жидкость с глубины не более восьми метров. Гидроагрегаты этого типа неспособны к сухому всасыванию, то есть перед использованием их необходимо залить водой.

Для увеличения глубины всасывания применяют инжекторные устройства, которые позволяют поднимать воду с глубины до пятидесяти метров.

Инжектор может встраиваться и в корпус насоса. При такой конструкции аппарат становится очень шумным, и устанавливать его в жилых помещениях не рекомендуется.

Вихревые

Вихревые электронасосы могут работать со смесью воды и газа благодаря своей конструкции и применению особой крыльчатки — импеллера, который захватывает воздух и продвигает его внутрь улиткообразного корпуса. Внутри корпуса есть небольшое количество воды, воздух перемешивается с жидкостью и выводится через выходной патрубок. В результате этого в корпусе создаётся разряжение, и происходит втягивание воды через входной патрубок.

Импеллер действует подобно инжектору и позволяет закачивать воду на высоту до 20 метров.

Роторные

Состоит такой насос из цилиндра, перемещающегося внутри его поршня, и двух клапанов на входе и выходе. При перемещении поршня вниз происходит сжатие воды в цилиндре,  и вода вытесняется вверх, а при обратном движении создаётся разряжение, и в полость цилиндра поступает следующая порция воды.

Помповые агрегаты

Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.

Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.

Струйные гидравлические устройства

Эти насосы не способны создать на выходе давление, но их можно использовать для поднятия воды из неглубокого колодца в ёмкость на поверхности. В струйных устройствах нет движущихся частей. Роль рабочего механизма выполняет струя газа или жидкости.

К струйным гидравлическим устройствам относятся аэролифты. Устройство аэролифта следующее. Труба небольшого диаметра опускается в колодец. На расстоянии 20 см от нижнего края трубы есть патрубок, к которому подключается шланг от компрессора. Труба должна быть погружена в воду так, чтобы воздушный патрубок находился ниже уровня жидкости минимум сантиметров на тридцать. При подаче воздуха от компрессора пузырьки движутся вверх и подхватывают воду, которая находится выше них, таким способом газо-водяная смесь продвигается по трубе и выливается в ёмкость наверху.

Для максимально эффективной работы такого устройства нужно экспериментально подобрать необходимое давление воздуха в системе.

Непосредственная установка

Процесс установки насоса на отопление требует предварительной покупки оборудования с разъемной резьбой. В случае его отсутствия монтаж будет затруднен необходимостью самостоятельного подбора переходных элементов. Для долгосрочного функционирования также понадобится фильтр глубокой очистки и обратные клапаны, обеспечивающие работу под давлением.

Монтаж осуществляют с помощью набора гаечных ключей соответствующих размеров, запорной арматуры и байпасов, равных диаметру стояка.

Место для врезки

При подключении насоса необходимо учитывать его периодическое техобслуживание и ставить в зоне прямой досягаемости. Приоритетное место установки также определяется другими нюансами. Раньше мокрые насосы часто монтировались в обратных контурах. Охлажденная вода, что омывала рабочую часть оборудования, продлевала сроки эксплуатации сальников, роторов и подшипников.

Детали современных циркуляционных приборов выполнены из прочного металла, защищенного от воздействия горячей воды, и потому могут свободно крепиться на подающем трубопроводе.

Повышение эффективности

Правильно смонтированный насосный агрегат может увеличить давление в зоне всасывания, и тем самым повышает эффективность отопления. Схема подключения подразумевает установку прибора на подающем трубопроводе недалеко от расширительного бачка. Это создает высокотемпературную зону на заданном участке обогревательного контура.

Перед врезкой байпаса с насосом понадобится убедиться в способности аппарата выдерживать натиск горячей воды. Если частный дом оборудован теплым полом, прибор нужно установить на линии подачи теплоносителя – это обезопасит систему от появления воздушных пробок.

Аналогичный способ подходит для мембранных баков – байпасы крепятся на обратке в минимальной близости от расширителя. При этом может быть усложнен доступ к агрегату. Проблему исправит монтаж на поставляющем контуре с врезкой вертикального обратного клапана.

Структурная схема

Установка циркуляционного оборудования требует соблюдения правил, касающихся последовательности крепления элементов:

• шаровые краны, монтирующиеся по бокам насоса, обеспечивают возможность его снятия с целью проверки или замены;
• фильтр, врезанный перед ними, защищает систему от включений, засоряющих трубы. Песок, окалина и мелкие абразивные частицы быстро разрушают крыльчатку и подшипники;
• верхние части байпасов оснащаются клапанами для стравливания воздуха. Они могут открываться вручную или работать в автоматическом режиме;
• схема правильного монтажа «мокрого» насоса подразумевает его горизонтальное крепление. Стрелка на корпусе при этом должна совпадать с направлением движения воды;
• защита резьбовых соединений обеспечивается применением герметика, а все сопряженные детали укрепляются прокладками.

С целью соблюдения безопасности, подключать насосное оборудование можно только к заземленной розетке. Если заземление еще не проведено, его необходимо обеспечить до начала эксплуатации аппарата.

Зависимость насоса от наличия электричества – не преграда для нормального функционирования. При разработке проекта нужно включить в него возможность природной циркуляции.

Последовательность работ

При подключении к действующей отопительной сети понадобится слить из нее теплоноситель и продуть систему. Если трубопровод активно использовался на протяжении многих лет, его необходимо промыть несколько раз, чтобы удалить из труб остатки накипи.

Функциональная цепочка из циркуляционного насоса и его арматуры монтируется в заранее выбранном месте согласно правилам подключения. Когда установочный цикл завершен и прикреплены все дополнительные приборы, трубы снова заполняются теплоносителем.

Для удаления остатков воздуха нужно открыть центральный винт на крышке аппарата. Сигналом успешного стравливания станет вода, текущая из отверстий. Если насос обладает ручным управлением, газы понадобится выводить перед каждым включением. Для сохранения оборудования и уменьшения вмешательства в процесс обогрева можно поставить автоматический насос с системой контроля работы.

Мембранные устройства

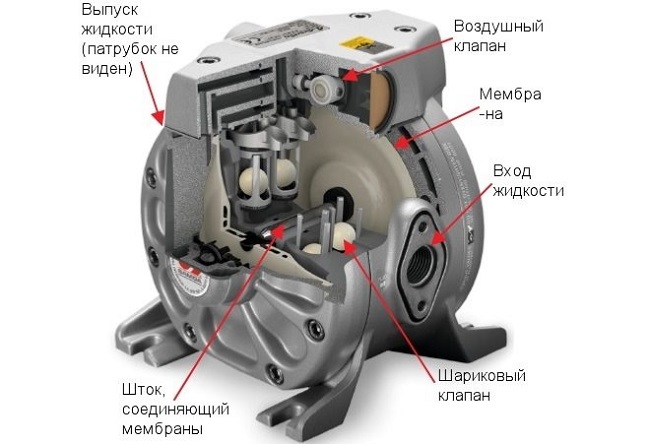

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

• мембрану;
• рабочую камеру;
• шток для соединения диафрагмы с валом привода;
• кривошипно — шатунный механизм;
• клапаны для защиты от поступления вещества назад;
• входной и выходной патрубок.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

• могут работать с любой средой;
• небольшой размер;
• тихая работа;
• отсутствие вибрации;
• простота и надежность конструкции;
• экономичность по энергопотреблению;
• поддержание высокой чистоты перекачиваемого вещества;
• невысокая цена;
• длительный срок службы;
• не требуют особого или частого ухода, им не нужна смазка;
• заменить испорченные детали сможет человек без специального образования;
• обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Принцип работы

Преимущество такого типа обогрева помещений заключается в том, что все комнаты в доме отапливаются гораздо быстрее, эффективнее и равномернее, чем при работе системы с естественной циркуляцией.

Являясь одним из самых важных компонентов отопительной схемы и системы подачи горячей воды, насос служит для обеспечения циркуляции жидкости, нагретой с помощью котла и идущей по трубам к радиаторам, чтобы отдать тепло, а затем снова возвратиться к котлу.

Как устроен водяной насос

Схема агрегата состоит из следующих комплектующих:

1. Крыльчатка (колесо с лопастями, расположенное на роторном вале).
2. Ротор (керамический или стальной), который вращается за счет работы электрического двигателя.
3. Корпус, изготовленный из сплавов, исключающих коррозию: бронза, латунь, сталь, алюминий или чугун.
4. Патрубки (входной и выходной).

Всасывание воды происходит благодаря снижению давления на входном патрубке. Крыльчатка вращается и вырабатывает центробежную силу. Это способствует компрессии, возникающей на патрубке, в результате чего тепло начинает нагнетаться в систему отопления, конкретнее – в трубопровод.

Маркировка

Идущие вслед за названием насоса цифры означают присоединительные размеры (в см или дюймах) и возможную высоту подъема агрегата (в метрах водяного столба). Это может выглядеть, например, как «32-60».

Неисправности насоса

Причиной износа деталей и последующего выхода из строя узла является нарушение герметичности сальников. Разрушение уплотнителей происходит в результате действия температуры, механических нагрузок при вращении, а также трения при попадании твёрдых частиц окиси и накипи водяной рубашки двигателя.

При обнаружении незначительной течи помпы рекомендуется произвести ревизию с заменой уплотнителей узла. Игнорирование приводит к недопустимому износу деталей в последующем увеличивающее бюджет ремонта. Досадным результатом несвоевременного обслуживания является обнаружение при разборке насоса в местах прилегания уплотнения механических сколов и выбоин чугунного корпуса. Зачастую замена уплотнений в повреждённом корпусе не даёт положительного эффекта и помпа продолжает давать течь. В конце концов приходится приобретать и устанавливать новый узел.

Схема сборки МТЗ 80

Некоторые «кулибины», с целью продлить эксплуатационный ресурс насоса, рассверливают отверстие под вал в улитке на больший диаметр. В расточенное отверстие устанавливают нержавеющую втулку с наружными резиновыми кольцами, а в торцевую выточку втулки со стороны крыльчатки подбирают самоподжемные сальники. Успех такой реставрации зависит от точности подгонки втулки  и герметичности прилегания уплотнений.

Также дополнительным риском при появлении недопустимых осевых зазоров в опорах вращения вала помпы может быть повреждение радиатора лопастями вентилятора. Биение при износе подшипников, может спровоцировать разрушение шпоночного соединения и посадочного места шкива с валом. Учитывая постоянную осевую нагрузку от усилия натяжки приводного ремня, при выработке недопустимых зазоров, шкив с вентилятором смещается в сторону радиатора, таким образом, повреждая теплообменник лопастями.

Особенности конструкции и принцип действия

Насос состоит из следующих деталей и узлов:

• Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
• Вал, опирающийся на подшипники.
• Рабочее колесо, на поверхности которого размещены лопатки.
• Корпус с направляющими поток профилями.
• Уплотнения на валу.
• Входной патрубок, находящийся на оси изделия.
• Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.

Вспомогательные узлы:

• Входные и выходные шланги или трубопроводы.
• Запорный клапан, не дающий жидкости течь в обратном направлении.
• Фильтр.
• Манометр для измерения давления жидкой среды.
• Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
• Краны и вентили для управления напором.

Принцип действия центробежного насоса несложен:

• При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
• Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
• Давление выталкивает жидкую среду в выходной патрубок
• Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.

Принцип работы центробежного насоса

В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.

Сферы применения

Трудно сегодня найти отрасль быта или промышленности, в которой использовались бы жидкие среды и не применялись центробежные насосы. Самыми популярными областями применения стали:

• Водоснабжение всех уровней и масштабов — от водозаборных станций до промышленных предприятий и от жилых домов до станций очистки стоков.
• Перекачка технологических жидкостей на промышленных установках и между объектами производства.
• Циркуляция теплоносителя в системах отопления, централизованных или локальных.
• Циркуляция воды в стиральных и посудомоечных машинах.
• Орошение сельскохозяйственных посадок.
• Подача воды в поилки и перекачивание молока на продуктивных фермах.
• Циркуляция антифриза в системе охлаждения автомобильного двигателя и климатических установках.
• Заполнение и осушение балластных цистерн на надводных судах и подводных лодках.
• Транспортировка сырья на предприятиях пищевой промышленности и при массовом производстве напитков.

Циркуляционные насосы применяются везде, где используются жидкости и не требуется сверхвысокий напор или усилие всасывания. Для специальных приложений служат устройства других типов — вибрационные, роторные, поршневые или индукционные.

Схема устройства

Чтобы понять принцип действия вихревого агрегата, необходимо представить его схему, которая выглядит как рабочее колесо, закреплённое на валу. К этому рабочему колесу крепятся лопасти. Поскольку расположение колеса в корпусе является эксцентричным, это способствует минимальному зазору между ним и корпусом агрегата.

Если сравнить принцип действия вихревого насосного оборудования с другими агрегатами самовсасывающей группы для скважины (центробежными и осевыми), то устройство прибора выполнено так, что жидкость, поступающая в кожух, продвигается по касательной оси относительно расположения рабочего колеса. По мере движения воды в корпусе на неё воздействуют центробежные силы, образующиеся в ходе её вращения в паре с рабочим колесом.

Устройство вихревого насосного оборудования хорошо видно на схеме.

Отсюда становится понятно, что рабоче колесо (1) установлено в корпусе (2) с минимальными зазорами. В корпусе насосного оборудования выполнен специальный канал (3), который проходит вдоль всей окружности лопаток рабочего колеса. Этот канал тянется от всасывающего патрубка (5) до напорного патрубка (4). Канал разделён уплотняющим выступом (6), который нужен для того, чтобы жидкость не могла перетекать из напорной зоны во всасывающую камеру. Благодаря лопаткам на рабочем колесе водной среде передаётся энергия, которая позволяет жидкости под воздействием инерционных сил продвигаться от входного отверстия к выходному.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Виды ручного оборудования для перекачки воды

• Поршневые.
• Штоковые.
• Крыльчатые.
• Мембранные.

Поршневые

В основе конструкции — цилиндр с поршнем, внутри поршня – поршневой клапан. Второй клапан, дисковый, располагается на дне цилиндра.

Принцип функционирования

Поршень поднимается вверх, рычаг двигается в обратном направлении, и в трубе пространство безвоздушного типа, которое идеально для подъема жидкости. Создается вакуум, поднимающий воду наверх в цилиндр. Активизируется дисковый клапан, и жидкости предоставляется открытый доступ в цилиндр. Когда рычаг поднимается, поршень начинает двигаться вниз. В этом случае закрывается донный клапан, и жидкость получает доступ выше цилиндра. Когда рычаг опускается повторно, вода сливается в патрубок, который располагается в верней части цилиндра.

Поршневые ручные насосы могут поднять воду на 4-4,5 метра. Возможно достижение большего показателя, если соединения фланцев характеризуются повышенной герметичностью и имеется клапан обратного действия.

Сфера применения: откачка воды из скважины или колодца, глубина которых не превышает 7 метров.

Штанговые

Цилиндр имеет большую длину, что дает возможность поднять жидкость из глубоких пластов.

В качестве штанги выступают два штока, соединенные между собой при помощи шарнира.

Сфера применения: для перекачки воды из скважин и колодцев глубиной больше 7 метров.

Крыльчатые

Оборудование самовсасывающего типа. На выходе создают давление 2 атмосферы.

Конструкция состоит из корпуса, специального крыла с четырьмя клапанами, рычага, вала с уплотнителем, всасывающей части, крышки.

Принцип функционирования

Крылья осуществляют вращательные движения под воздействием рычага, что и обеспечивает всасывание и отдачу водного потока. При этом ток воды характеризуется непрерывностью.

Сфера применения: откачка воды из скважин и колодцев, глубина которых не превышает 9 метров. Кроме того, можно использовать эти ручные насосы для перекачки жидкостей соленых, поскольку корпусные элементы изготовлены из бронзы.

Разновидности

В продаже встречаются самые различные варианты исполнения поршневых насосов. Классификация проводится по следующим признакам:

1. Количеству поршней, которые создают давление в системе.
2. Количеству циклов нагнетания и всасывания за один ход.

В продаже встречается поршневой насос двойного действия, а также вариант исполнения с одним и тремя, несколькими поршнями. Как ранее было отмечено, за счет увеличения количества подвижных элементов исключается вероятность пульсирующего движения потока. Что касается количества циклов, то выделяют модели одностороннего и двустороннего действия, а также дифференциальные модели.

Классификация может проводится также по следующим критериям:

1. Мощности.
2. Пропускной способности или производительности.
3. Размерам конструкции.
4. Особенностям компоновки.

Производством поршневых насосов занимаются самые различные компании. Качество может зависеть от типа применяемых материалов, популярности бренда и предназначения конкретной модели.
