Как работает модуль автоматического запуска двигателя старлайн и необходимые условия для его установки

Описание возможности брелока сигнализации Starline A93

Система комплектуется двумя брелками управления

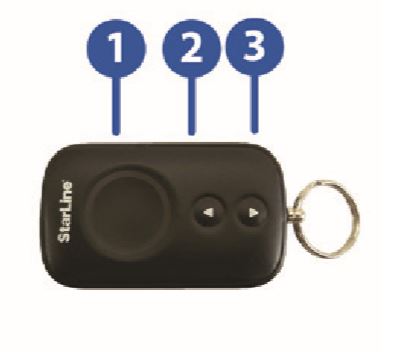

Основной брелок старлайн а93

Дополнительный брелок Старнайн а 93

Брелки, основной и дополнительный, равноценны по криптостойкости (безопасности). Алгоритм шифрования, для передачи команд, одинаковый. Он исключает электронный взлом. Сигнализация срабатывает и отпраляет данные на брелок, при:

• Срабатывании датчиков тревоги
• Выполнении команд, переданных с других брелков
• Изменении режимов работы и функций сигнализации

Информация о времени, будильнике, таймере, напряжении АКБ, температуре двигателя и салоне, выводится на дисплей.

Основные команды брелков управления

НАЖАТЬ КНОПКИ Основной брелок

Включить охрану (со звуковым

Выключить охрану (со звуковым

(без звукового подтверждения)

(без звукового подтверждения)

Включить режим бесшумной охраны

Прервать сигналы тревоги

Включить режим антиограбления*

Отключить режим антиограбления*

Отключение/ включение датчика удара по уровням

дополнит. датчика по уровням

Проверка правильности подключения

Установив все элементы системы сигнализации, производят настройку функций после активации режима прописки. Для этого необходимо отключить зажигание, произвести шестикратное нажатие на кнопку Valet, включить зажигание. Шестикратное звучание сигнала подтвердит переход системы в режим прописки.

Выбор функций производится нажатием кнопок на брелоке сигнализации. Проверку правильности подключения проводят, выполняя следующие операции:

1. Отсоединяют провод (желтый), идущий от БУ сигнализации А91 к замку зажигания к клемме с голубым проводом.
2. Ключом зажигания производят запуск двигателя
3. Прерывистый свет индикатора сигнализации, подтверждает правильность подключения элементов системы.

Для того чтобы повысить уровень защиты своей машины, много материальных затрат не понадобится. Но только при условии, что установку системы сигнализации произведут самостоятельно, своими руками.

Ищем «виновника» всех проблем

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

1. К сигнализации подключают обходчик иммобилайзера, а внутрь корпуса обходчика помещают чип-ключ;
2. Хороший вариант – установка бесключевых обходчиков, только в авто семейства 2114 нет CAN-шины, и подключаться «по цифре» некуда;
3. Еще можно перевести иммобилайзер в режим сервиса, но в модулях АПС-6, в отличие от АПС-4, эта возможность заблокирована;
4. Наконец, от штатной защиты можно избавиться полностью, но для этого потребуется обнулить EEPROM ЭБУ.

Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.

Схема центрального замка ВАЗ 2114

Чтобы выполнить подключение автосигнализации к центральному замку на ВАЗ 2114, нужно знать схему самого ЦЗ. Это позволит понять, что и к чему следует подсоединить. Ниже представлена стандартная схема замка. Модуль управления расположен под приборной панелью автомобиля с левой стороны. В его разъёме находятся шесть проводов. Если белый провод присоединён к клемме 7, то он отвечает за отпирание дверей. Но в некоторых автомобилях клеммы 5 и 7 могут не задействоваться. В таком случае эту функцию несёт коричневый провод, подключённый к клемме 8. За запирание всегда отвечают клеммы 5 и 6. Собираясь устанавливать сигналку, нужно удостовериться в том, что в водительской двери находится именно 5-ти проводной актуатор, типичный для данной модели ВАЗ. В некоторых машинах вместо него может стоять тумблёр. В таком случае потребуется установка актуатора.

Актуатор центрального замка

Сделать это своими руками без познаний в автоэлектрике сложно. Поэтому при их отсутствии лучше обратиться в автосервис.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Обнуление EEPROM в контроллере BOSCH

Давайте посмотрим, как выглядит плата контроллера снизу:

ЭБУ BOSCH M1.5

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Программатор для EEPROM 24C02

Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

1. На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт);
2. Общий провод, то есть «массу» подключают к 19-му контакту;
3. Ждут 10 секунд;
4. Подключают контакт B программатора к отводу 5;
5. Подключают контакт C программатора к отводу 6;
6. В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»;
7. Ожидают несколько минут.

Распайка главного разъема ЭБУ выглядит так:

Блок ЭБУ, 55 контактов

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

Интерфейс программы Combiset

Как «отвязывают» контроллеры «Январь»

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Скиншот окна программы Flashecu

Процедура стирания занимает несколько минут.

Общий совет для всех

Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:

Интерьер четырнадцатой модели

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

1. С АКБ снимают клемму «минус»;
2. Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком;
3. Отсоединяют разъем.

В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

1. От клемм 9 и 18 провода отрезают;
2. Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

1. Вежливая подсветка;
2. Управление задними фарами ПТФ;
3. Управление стеклоподъемниками.

Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.

Двухрядный разъем штатного иммобилайзера

Устройство и принцип работы сигнализации

Все элементы любой сигнализации можно разделить на три типа:

• исполнительные устройства;
• считывающие устройства (датчики);
• блок управления.

Включение и выключение сигнализации (постановка на охрану) происходит с помощью брелка управления. В штатных системах управление сигнализацией совмещено с управлением центральным замком и выполнено в одном устройстве вместе с ключом зажигания. В нем же находится и метка иммобилайзера. Однако это совершенно разные системы и работают независимо друг от друга.

Радиоприемник (антенна) принимает сигнал от брелка. Он может быть статическим и динамическим. Статические сигналы имеют постоянный код шифрования, поэтому подвержены перехвату и взлому. На данный момент они уже почти не используются. При динамическом кодировании пакеты передаваемых данных постоянно меняются, создавая высокую защиту от перехвата. Используется принцип генератора случайных чисел.

Следующим развитием динамического является диалоговое кодирование. Связь между брелком и приемником осуществляется по двухстороннему каналу. Другими словами, реализуется функция «свой-чужой».

Разнообразные датчики относятся к входным устройствам. Они анализируют изменения различных параметров (давления, наклон, удар, свет, движение и др.) и посылают информацию в блок управления. В свою очередь, блок включает в работу исполнительные устройства (сирена, маячки, мигание фар).

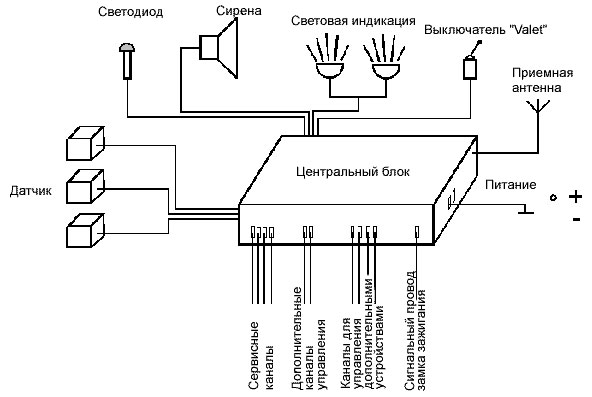

Схема компонентов автомобильной сигнализации

Датчик удара

Это небольшой датчик, который улавливает механические колебания кузова и преобразует их в электрический сигнал. Вырабатывает электрический сигнал пьезопластина. Срабатывание происходит на определенном уровне колебаний. Сенсоры устанавливаются по периметру кузова автомобиля. Датчики удара могут часто срабатывать ложно. Причиной может стать град, сильные звуковые колебания (гроза, ветер), удар по шинам. Для решения проблемы может помочь регулировка чувствительности.

Датчик наклона

Датчик реагирует на неестественный наклон автомобиля. Например, это может быть поднятие автомобиля домкратом для снятия колес. Также он сработает при эвакуации машины. Датчик не реагирует на наклон от ветра, положение автомобиля на грунте, разное давление в шинах. Это обеспечивается настройкой чувствительности.

Датчик движения

Такого рода датчики распространены в разных сферах (включение света при движении, охрана периметра и др.). При включенной сигнализации датчик реагирует на постороннее движение в салоне и рядом с автомобилем. Опасное сближение или движение задействует сирену. По такому же принципу работают ультразвуковые датчики и датчики объема. Все они улавливают различные изменения в объеме салона автомобиля.

Датчик открытия дверей или капота

Часто в качестве датчиков используются встроенные концевики дверей. Если открыть дверь или капот, то цепь замкнется и включится сирена.

Точки подключения сигнализации на ВАЗ 2114

Большинство современных сигнализаций можно подключить к концевикам дверей, капота и багажника. Поэтому, чтобы подключить сигналку на ВАЗ 2114, нужно соблюдать следующие точки:

1. Разъём Х3 с сине-красным проводом к датчикам дверей автомобиля;
2. Х9 – к двухуровневому датчику удара, который крепится на поверхность из металла;
3. Х8 и Х7 – обычно не применяются;
4. Х6 – к сервисной кнопке Valet, которую ставят в скрытое от посторонних глаз место в авто;
5. Х5 – светодиодный индикатор сигнализации, который располагают на приборной панели;
6. Х4 – к модулю приёма передающего датчика. Его устанавливают на лобовом стекле в одном из верхних углов;
7. Х3 – разъём с большим количеством проводов.

Для соединения автосигнализации со всеми системами авто, нужно присоединить провода в таком порядке:

• Красный – к «плюсу» замка зажигания;
• Чёрный/зелёный и зелёный/жёлтый – к указателям поворота и подфарникам;
• Чёрный – на массу машины;
• Жёлтый – к замку зажигания;
• Серый – плюсовой аварийной сирены;
• Сине/красный – «плюс» входа дверей;
• Чёрный/красный – дополнительное реле блокировки;
• Оранжевый/серый – к датчику открывания капота;
• Оранжевый/белый – датчик открывания багажного отделения;
• Оранжевый/фиолетовый – к тормозам, согласно представленной схеме в инструкции к охранному устройству. У сигналок разных фирм она может отличаться;
• Х2 – к активаторам открывания дверей;
• Х1 – к замку зажигания. Он должен быть замкнут с красным проводом.

Установка сигнализации своими руками на ВАЗ 2114, 2115

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

• Два – три диода марки 1N4001 на один Ампер
• Один диод 1N5401 на 3 Ампера
• Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Схема подключения

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

• отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
• паяльник и паяльные принадлежности (припой, кислота);
• разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
• линейные измерители и мультиметр;
• изоляционные материалы;
• крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

• проводить электромонтажные работы при отключенном аккумуляторе;
• соединять электропроводку только пайкой или клеммами, изолировать соединения;
• использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
• соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Подробно посмотреть, как подключить сигнализацию к центральному замку на ВАЗ 2110 можно на видео:

Настройка сигнализации Старлайн А93 с автозапуском

Автосигнализация обладает широким списком дополнительных возможностей. Более того, при оборудовании модулем GSM можно запрограммировать систему отправлять уведомления о попытках проникновения в авто непосредственно на телефон владельца. Ниже представлен короткий список программирования функций и их основные особенности.

1. F1 – определяет, активен ли автозапуск в данный момент.
2. F2 – параметр, отвечающий за длительность автозапуска. Настроить его можно с брелка в границах от десяти минут до получаса.
3. F3 – регулировка чувствительности датчиков удара или наклона. При наличии модуля джсм также присутствует функция отправки на телефон соответствующего уведомления.
4. F4 – запуск или старт мотора в зависимости от температуры. Именно для этого в наборе Старлайн А93 2Канлин имеется датчик температуры мотора.
5. F5 – включение или отключение режима охраны при включенном автозапуске.
6. F6 – дополнительная световая индикация в случае, если работает автоматический запуск мотора.
7. F7 – варианты управления центральным замком при разных состояниях работы. ЦЗ может закрываться сразу после успешного запуска, после окончания работы мотора или в обоих случаях.
8. F8 – настройка функция синего кабеля, входящего в набор Starline A93 2can 2lin.
9. F9 – определение интервала работы стартера. Каждую последующую попытку при неудачном пуске можно сделать дольше.
10. F10 – определение типа двигателя (бензиновый или дизельный мотор). Необходима для корректной работы стартера и соответствия режиму эко;
11. F11 – варианты контроля за работой двигателя.

Как включить автозапуск Starline A93

Чтобы иметь возможность запустить с брелка автозапуск на машине с МКПП, необходимо обязательное выполнение программной нейтрали. Это не позволит активировать автозапуск если авто поставлено на передачу. В случае с автоматом, поставленным на паркинг или нейтраль, такое подключение не является необходимым.

Включение автозапуска Старлайн А93 может осуществляться двум различными способами:

• путем затягивания ручника, а затем включения зажигания. В этом случае необходимо отключить обязательную постановку на охрану;
• нажатием кнопки на брелоке.

Также есть три варианта программирования данной опции.

Как выставить автозапуск по температуре

Первый способ подразумевает автоматический пуск двигателя по температуре. Для этого необходимо сделать следующие действия:

• выставить курсор на соответствующую иконку на брелоке (с индикатором градусника), а затем коротко нажать первую клавишу;
• после того как прозвучит мелодичный сигнал и замигает значение температуры, можно выставить подходящий параметр, нажимая на первую кнопку. Интервал значений – три градуса по Цельсию;
• для подтверждения выбора нажимается длительно первая клавиша, вплоть до двух коротких сигналов.

Автозапуск Starline A93 по напряжению

Чтобы не допускать слишком низкого заряда батареи при длительных простоях автомобиля, владельцы охранных систем Старлайн А93 могут активировать функцию автозапуска по слабому заряду батареи.

Данная опция активируется и настраивается в мобильном приложении, размещенном на онлайн-сервисе Starline. Водитель может выбрать любое значение в промежутке от 11,7 до 12,3 Вольт.

Запуск по будильнику

В системах Старлайн А93 нового образца можно настроить автоматический запуск по часам. Предварительно стоит убедиться, что время на брелоке установлено правильно. Для корректного выполнения программы необходимо установить курсор на соответствующую иконку с часами (при помощи третьей кнопки). После надо нажать первую кнопку и услышать мелодичный сигнал. Время на брелоке должно мигать, а автомобиль один раз моргнет габаритами.

Теперь на пульте отображается соответствующая иконка, а система начала обратный отсчет до автозапуска. Сами показатели будильника выставляются там же, где и параметр часов.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

• Два – три диода марки 1N4001 на один Ампер
• Один диод 1N5401 на 3 Ампера
• Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.
3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Как самому отключить иммобилайзер?

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

• Что такое иммобилайзер и принцип его работы
• Как считать код иммобилайзера?
• Реле блокировки двигателя сигнализацией

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Что выясняют до установки

Мы упомянули такое понятие, как «длительность управляющего импульса». Сам импульс может формироваться сигнализацией (а иначе, зачем бы мы её подключали). Конечно, длительность можно регулировать. Но пределы регулирования могут оказаться неподходящими. Тогда, останется констатировать факт: оборудование (штатное и устанавливаемое) несовместимо между собой. Больше тут добавить нечего.

Существует радикальный метод: исполнительные механизмы подключают к контактам реле, установленным в блок сигнализации. Посмотрите, сколько выводов имеет современный актуатор:

Силовых проводов, скорее всего, будет два, и тогда сложностей не возникнет. Но такой вариант подключения таит скрытую опасность: внося изменения в силовую часть, любую цепь нужно снабжать предохранителем. А правильно определить номиналы этих предохранителей – сложно. Так что, последний вариант мы не рассматриваем. Он рекомендуемым не является.
