Как работают тормоза на камазе

Статьи о товаре

Энергоаккумулятор КАМАЗ: надежность и эффективность тормозов грузовика

В грузовиках Камского автозавода используется тормозная система с пневматическим приводом. Исполнительным элементом в этой системе выступает тормозная камера, соединенная с энергоаккумулятором. Об энергоаккумуляторах, их конструкции существующих типах, работе, обслуживании и ремонте читайте в статье.
трукцию с пневматическими ЭА (за исключением передних осей, где обычно устанавливаются одиночные камеры). Такая конструкция делает привод колесных тормозных механизмов более простым и надежным, а также сокращает стоимость узлов.

На автомобилях Камского автозавода используются энергоаккумуляторы и тормозные камеры нескольких типов: 20/20, 20/24, 24/20, 30/24 и 30/30. Цифры в дроби указывают на округленное значение эффективной (используемой при работе устройства) площади мембраны тормозной камеры (первая цифра) и площади поршня энергоаккумулятора (вторая цифра), измеренное в квадратных дюймах.

Конструкция узлов, независимо от типа, марки и применимости, принципиально одинакова. В состав узла входит две детали — тормозная камера и смонтированный на его задней стенке энергоаккумулятор. Камера — мембранного (диафрагменного) типа, эластичная мембрана делит камеру на две полости: герметичную нижнюю и открытую верхнюю. В верхней камере располагается шток привод

КАМАЗ-5511: предок самосвалов из Набережных Челнов

Самосвал КАМАЗ-5511 был одним из первых автомобилей Камского автозавода, однако и сейчас его можно часто увидеть на дорогах, стройках, карьерах и везде, где нужно перевезти сыпучие грузы. Легендарный КАМАЗ-5511 с его историей, техническими характеристиками и особенностями — главный герой этой статьи.
асти на КАМАЗ-5511 и КАМАЗ-55111 совместимы, что облегчает ремонт этих автомобилей.

Технические характеристики и особенности

КАМАЗ-5511 — самосвал грузоподъемностью до 10 тонн, оснащен самосвальной платформой объемом 6,6 куб. м. с задней разгрузкой, в ряде модификаций реализован обогрев платформы выхлопными газами. Автомобиль имеет колесную формулу 6×4 и обладает хорошей проходимостью. На автомобиле установлена пятиступенчатая механическая КПП модели 14.

В качестве силовой установки на самосвале использован оригинальный камазовский двигатель КАМАЗ-740.10 мощностью 210 л.с. Мотор, в отличие от большинства своих современных собратьев, не был оснащен турбокомпрессором, и ему зачастую не хватало мощности. Позднее, на модели КАМАЗ-55111, двигатель был заменен на более современные турбированные 740.11 и 740.13 (которые, кстати говоря, уже соответствовали экологическим стандартам Евро-1).

Характеристики, которыми обладает самосвал и

Все статьи

Конструкция пружинного энергоаккумулятора ЗИЛ-5301

В приводе стояночной тормозной системы применен пружинный энергоаккумулятор (рис.1) предназначенный для приведения в действие тормозных механизмов задних колес при включении стояночной тормозной системы.

В цилиндре сжата сильная пружина, поэтому при неправильной и неосторожной разборке пружинного энергоаккумулятора можно получить травму. Для разборки пружинного энергоаккумулятора его надо демонтировать с кронштейна, отсоединив трубку подвода воздуха

Для разборки пружинного энергоаккумулятора его надо демонтировать с кронштейна, отсоединив трубку подвода воздуха.

1.Установить и закрепить энергоаккумулятор в тисках с мягкими губками за фланец 1 толкателем 18 вверх и снять резиновый чехол 19.

2. Нагреть толкатель 18 до температуры 200 °С и вывернуть его специальным торцовым ключом.

3. Подать в энергоаккумулятор воздух под давлением не менее 0,5 МПа.

4. Вставить специальную разрезную оправку модели И 804.00.008 в трубу 3 и, осадив ею подшипник 12 вниз, снять упорное кольцо 13.

5. Снять энергоаккумулятор из тисков и, повернув крышкой фланцем вниз, вынуть упорное кольцо 13 подшипника, подшипник 12 и кольцо 10.

Для дальнейшей разборки энергоаккумулятора его надо установить в специальное приспособление модели И 804.33.000 (рис.2) и винтом 1 сжать силовую пружину 7 (см. рис. 2). Затем отвернуть накидным ключом болты 14, придерживая другим ключом гайки 15.

После этого, соблюдая осторожность, отвернуть винт приспособления и снять цилиндр 4, пружину 7, поршень 9 и, при необходимости, вывернуть винт 8. Категорически запрещается отворачивать болты 14 крепления цилиндра энергоаккумулятора вне приспособления

Категорически запрещается отворачивать болты 14 крепления цилиндра энергоаккумулятора вне приспособления.

После разборки детали тормозного пружинного энергоаккумулятора промыть чистым бензином или ацетоном, просушить и тщательно осмотреть.

На поверхности корпусных деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара. Все резиновые детали необходимо заменить.

Для сборки пружинного энергоаккумулятора надо установить фланец 1 на специальное приспособление и вставить в него поршень 9 трубкой 3 вниз.

далее установить силовую пружину 7 сужающейся петлей к поршню, сцентрировав пружину по тарелке пружины 20 таким образом, чтобы шлифованная часть пружины находилась в секторе тарелки, имеющем внутреннюю и наружную отбортовки, и накрыть ее цилиндром 4 так, чтобы патрубок дренажной трубки находился посередине между бобышками фланца 1.

Сжать пружину 7 винтом приспособления и закрепить цилиндр 4 к фланцу болтами 14 и гайками 15. Отвернуть винт приспособления, вынуть из него энергоаккумулятор и закрепить его в тисках за фланец 1.

Перевернуть энергоаккумулятор в тисках на 180° и подать в него воздух под давлением не менее 0,5 МПа.

Установить в трубку 3 кольцо 11, осадив его оправкой И804.00.008, игольчатый подшипник 12, упорное кольцо 13, ориентировав его фаской вверх, и упорное кольцо 11.

Выпустить воздух из энергоаккумулятора и трижды вывернуть и ввернуть винт 8 растормаживания, наблюдая при этом, подается ли трубка 3, то есть правильность установки упорного кольца 13. После того как обеспечено нормальное растормаживание, нужно вновь завернуть винт 8 и затянуть его моментом 40…50 Нм;

Вновь подать воздух под давлением не менее 0,5 МПа в энергоаккумулятор, визуально проверить правильность установки упорного кольца 13, надеть резиновое уплотнительное кольцо 17 на толкатель 18, нанести на его резьбу каплю анаэробного герметика и завернуть толкатель 18 моментом 40…50 Нм в трубку 8. Избыток герметика убрать салфеткой.

Надеть защитный чехол 19 на фланец 1 и толкатель 18.

Три раза подать и выпустить воздух под давлением 0,75 МПа в вывод 1. Проверить ход толкателя.

Для проверки давления отключения пружинного энергоаккумулятора надо понизить давление в выводе 1 до 0,48.0,54 МПа, При этом толкатель может переместиться не более чем на 5мм

герметичность пружинного энергоаккумулятора проверяется омыливанием мест стыков и по отсутствию подтекания воздуха из дренажного патрубка в статическом положении толкателя (рукоятка крана стояночного тормоза находится в положении «движение»).

Правила эксплуатации

Для того чтобы устройство регенерации воздуха функционировало без сбоев, необходимо своевременно проводить его техническое обслуживание, согласно руководству пользователя. Также рекомендуется проводить ежедневный осмотр прибора на наличие повреждений и дефектов.

Для того чтобы проверить предохранительный клапан оборудования, нужно затянуть полый винт регулятора до упора. Если механизм исправен, то при давлении «А» откроется клапан выпускного типа, который в интервале переключения должен быть герметичным.

Обслуживание обратного клапана производится при помощи манометра. Если уровень давления падает до 0 Бар, необходимо разобрать механизм и проверить целостность деталей.

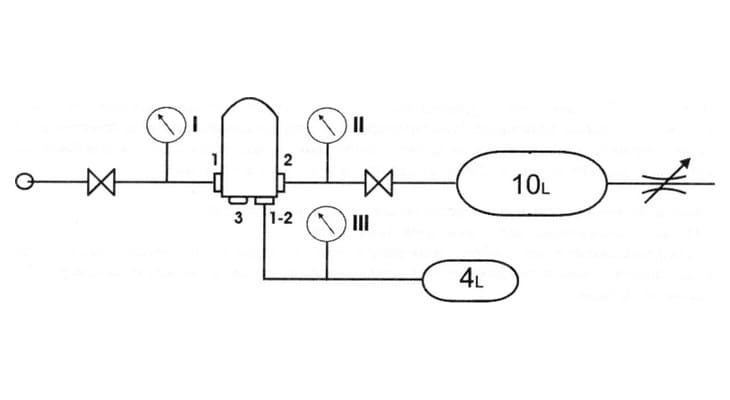

Для того чтобы провести диагностику осушительного прибора, следует понизить уровень давления и определить интервал переключения «С». Если показатели превышают норму, рекомендуется вывернуть винт в левую сторону, а если показатели ниже нормы — в правую сторону. После того как все контровые гайки будут затянуты, нужно снова проверить настройку регулирующего устройства.

Во время подачи воздушного потока на выводы допускается утечка в 10 см в минуту, а минимальный уровень давления в системе может упасть до 1 Бар.

Как проверить клапаны осушителя

Для обеспечения контроля за предохранительным клапаном необходимо отключить регулятор давления в устройстве. Для этого перекрывается обратный винт. Схема проверки изображена на рисунке ниже.

Как настроить регулятор давления воздухоосушителя

• Необходимо правильно установить винты в разъемы.
• Ресивер должен быть заполнен до давления его отключения по шкале «В». Все регулировки должны быть представлены в инструкции к осушителю.
• Винт 2 должен быть не затянут до упора примерно на 1,5 оборота.
• Винт 1 нужно настроить до того момента, пока не произойдет открытие клапана.

Основная информация

Седельный тягач КамАЗ-43118 – трехосная модель 6х6, которая разрабатывалась на основе КамАЗ-4310, по заказу Минобороны страны. От завода требовалось создать многоцелевую машину с минимальной необходимостью в замене деталей и увеличенными значениями проходимости.

Основные органы управления КамАЗ-43118 в кабине:

• клавиша управления дополнительной тормозной системой;
• педаль сцепления;
• педаль основной тормозной системы (действующей в данный момент);
• педаль подачи топлива;
• рукоятка переключения передач;
• рулевое колесо;
• комбинированный переключатель;
• средство регулировки стояночного тормоза;
• выключатель приборов и стартера.

Тормозная система прицепа и полуприцепов КамАЗ. Пневмопривод.

Тормозная система прицепа и полуприцепов автомобиля КамАЗ

Прицеп (полуприцеп) оборудован рабочим и стояночным тормозами, а также электромагнитным клапаном, который при включении вспомогательного тормоза тягача подает сжатый воздух в тормозные камеры прицепа (полуприцепа).

Тормозные механизмы, установленные на всех колесах прицепа (полуприцепа), унифицированы с тормозными механизмами автомобилей и являются общими для рабочего и стояночного тормозов.

Тормозные механизмы приводятся в действие с помощью тормозных камер, устройство которых аналогично устройству тормозных камер передней оси автомобилей.

Пневмопривод

Принципиальная схема пневмопривода прицепа и полуприцепов автомобиля КамАЗ изображена на рис. 124. Пневмопривод комбинированный, состоит из одно- и двухпроводного приводов тормозных механизмов колес.

Сжатый воздух через соединительные головки 2 типа «Палм» или головку 1 типа Б и магистральные фильтры 3 поступает в соединительную магистраль (при однопроводном приводе) или в питающую магистраль (при двухпроводном приводе). Пройдя через двухмагистральный перепускной клапан-ограничитель 4, сжатый воздух направляется к крану растормаживания 5, а затем к выводу воздухораспределителя 6, который управляет подачей воздуха из баллона 8 в тормозные камеры 11. Воздухораспределитель соединен трубопроводом с электромагнитным клапаном 13, который управляет подачей сжатого воздуха в тормозные камеры прицепа при включении вспомогательного тормоза тягача.

Количество подаваемого в тормозные камеры воздуха регулируется автоматическим регулятором 10 тормозных сил в зависимости от нагрузки прицепа (полуприцепа). Регулятор тормозных сил прицепа унифицирован с регулятором автомобиля.

Для проверки давления в пневмосистеме прицепа, а также для отбора воздуха в различных точках системы установлены клапаны 12 контрольного вывода. В воздушном баллоне имеется кран 7 слива конденсата.

При заполнении тормозной системы тягача сжатый воздух из воздушного баллона 24 (см. рис. 98) контура привода стояночного и запасного тормозов поступает к клапану 31 управления тормозами прицепа с двухпроводным приводом, а через одинарный защитный клапан 33 — к клапану 32 управления тормозами прицепа с однопроводным приводом, откуда через разобщительный кран 34 и соединительную головку 36 — в соединительную магистраль прицепа. Одновременно воздух от клапана 33 подается к разобщительному крану питающей магистрали прицепа. При движении автомобиля КамАЗ в тормозной (управляющей) магистрали прицепа давление отсутствует.

При торможении тягача из вывода клапана 31 сжатый воздух поступает в тормозную (управляющую) магистраль двухпроводного привода тормозов прицепа и к клапану 32, который, срабатывая, выпускает сжатый воздух в атмосферу из соединительной магистрали через атмосферный вывод. При этом замыкаются контакты пневмоэлектрического датчика 13 сигнала торможения.

При однопроводном приводе воздух из баллона 8 (см. рис. 124) через воздухораспределитель 6, электромагнитный клапан 13, автоматический регулятор 10 тормозных сил поступает в тормозные камеры. При оттормаживании тормозные камеры прицепа сообщаются с атмосферой, сжатый воздух из ресивера тягача по соединительной магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 поступает в баллон 8.

При двухпроводном приводе сжатый воздух из баллона 8 тягача по управляющей магистрали поступает в воздухораспределитель 6, который сообщает баллон прицепа через электромагнитный клапан 13, автоматический регулятор тормозных сил 10 с тормозными камерами прицепа, и происходит торможение. Одновременно по питающей магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 сжатый воздух от баллона тягача поступает в баллон прицепа (происходит наполнение баллона). При оттормаживании тормозные камеры и управляющая магистраль прицепа соединяются с атмосферой.

В случае обрыва соединительных шлангов между тягачом и прицепом клапан 33 (см. рис. 98) отключает пневмосистему тягача, сохраняя в ней необходимый для торможения тягача запас сжатого воздуха. При этом прицеп самозатормаживается.

Коды ошибок с расшифровкой

Коды ошибок двигателя КАМАЗ 55111 (конечно, их намного больше). Мы приводим лишь некоторые.

Комбинация
Расшифровка
Что делать
221
Электронный блок управления сообщает о поломке датчика положения педали подачи топлива.
Следует произвести проверку на предмет подключения датчика, а также электроцепи, чтобы выявить возможные обрывы или короткие замыкания.
232
Данный код ошибки свидетельствует о поломке датчика атмосферного давления. В частности, сигнал с устройства может не совпадать с датчиком давления наддува.
Необходимо проверить состояние подключения устройства к блоку управления, а также электропроводку. Как правило, в случае возникновения таких ошибок в сети зафиксировано короткое замыкание или обрыв.
335
Данная ошибка сообщает автовладельцу Камаз о неисправностях в проводке выходного каскада управления лампой ограничителя движения.
Следует проверить непосредственно светодиодный маячок на предмет поломок. Возможно, потребуется произвести его замену. Также есть смысл проверить проводку, в ней могут быть обрывы или замыкания

В первую очередь уделите внимание перепаянным участкам в цепи.
334
Возникли неисправности в системе управления наддувом.
В этом случае также можно проверить цепь на замыкания. Однако, в первую очередь проверьте рабочее состояние и подключение исполнительного устройства наддува.
231
Данная неисправность сообщает автомобилисту о некорректном сигнале, поступающем с датчика давления наддува на электронный блок управления.
Чтобы ликвидировать поломку, следует произвести проверку подключения и рабочего состояния самого устройства контроля давления

Если его состояние оценивается как рабочее, то также нужно произвести проверку цепи.

Техническое обслуживание КамАЗ

Оно включает в себя осмотр, проверку креплений, чистку механизмов и узлов. Иногда необходима регулировка промежутков между барабаном и колодкой.

Осмотр тормозной системы требует обратить особое внимание на:

• правильность соединения суппорта с фланцами мостов;
• надежность крепления гаек на кронштейнах зажимных конструкций;
• положение тормозных накладок;
• вращение разжимного вала.

Если накладки расположены на расстоянии меньше 0,5 мм от головок, их необходимо заменить новыми. Во время эксплуатации их нужно беречь от взаимодействия с маслом, иначе их свойства теряются, а восстановить обычной промывкой не получится.

В норме вал разжимного кулака свободно крутится в кронштейне. Если он заедает, то очищаются опорные поверхности и тонко смазываются консистентной смазкой.

Необходимо своевременное обслуживание вспомогательной тормозной системы КамАЗ — проверяются заслонки и крепления. При затрудненном вращении заслонки снимается корпус, очищается и промывается в керосине. После обдува сжатым воздухом надо вернуть детали на место.

При недостаточном уровне тормозной жидкости и несвоевременной ее замене могут возникать неполадки, западать педали, отмечаться посторонний шум, увеличение тормозного пути. Еще это может свидетельствовать об изношенности колодок.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как это работает?

Если говорить коротко, то функционирует это все следующим образом. Воздух под давлением подается на тормозной кран. Затем, когда водитель жмет на педаль тормоза, из нижней секции крана воздух начинает поступать в тормозные камеры передней пары колес, а затем уже эти камеры запускают механизмы торможения.

Через верхнюю секцию крана воздух поступает в камеры заднего моста, тем самым включая задние тормоза и промежуточные. Так, одновременно из двух контуров главного тормоза воздух направляется к клапану управления, и далее запускаются тормоза прицепа КамАЗ, если он есть.

Когда водитель отпускает педаль, воздух выходит в атмосферу через кран.

Частичная настройка тормоза КамАЗ

Частичная регулировка тормозов на КамАЗе выполняется по мере необходимости. Цель проведения настроек, добиться нужного расстояния от поверхности накладки до барабана.

Первоочередной признак, сигнализирующий о времени подвести настройки механизмов КамАЗ, это размер выходящих рычагов камер тормоза. Значение, считающееся нормой давления на ножной рычаг – 20 миллиметров.

Нужный размер выставляют, используя червяк рычага настройки. Манипуляции – на холодном механизме, тормоз остановки переводят в положение «отключен», болт фиксации откручивают на 2-3 оборота, потом снова затягивают. Значение вывода штоков камер на колесных парах настраивают одинаково, иначе возникнет не равнозначное усилие при торможении.

Регулировка тормоза КамАЗ:

Как поставить и снять колодки

Для демонтажа отработанного фрикционного материала требуется поставить автомобиль на домкрат или подъемник и снять колесо, после чего демонтировать тормозной барабан

Так как он изготовлен из чугуна, применять молоток следует осторожно. Получив доступ к колодкам тормоза, демонтировать наружные стяжные пружины

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик. После этого ее снимают с оси.

Для замены можно использовать колодки, приобретенные в магазине, или самостоятельно восстановить старые. Большинство водителей так и поступают. С деталей срубается изношенный фрикционный материал и зачищается посадочная поверхность. Перед установкой проводят шлифовку накладок на токарном станке. Фрикционный материал устанавливают на колодку и совмещают отверстия. Чтобы правильно разместить накладку, устанавливают сразу все заклепки. Клепать начинают от середины к краям. Так материал плотнее приляжет к поверхности.

Монтаж восстановленной детали проводится в обратном порядке. Следует помнить, что стяжные пружины устанавливаются с внутренней стороны колодок. Чтобы их закрепить, используют простое приспособление, изготовленное из тросика. Петлю заводят в отверстие и вытягивают в него крюк пружины.

Сколько литров масла заливают в двигатель КАМАЗ

В данной статье будет рассмотрены свойства, характеристики и пользу масел заливаемых в двигатели КамАЗ. Камский автомобильный завод известен в России, и за ее пределами своими грузовыми автомобилями, тягачами, автобусами, тракторами, комбайнами, а также другой техникой. Многие не понаслышке знают удивительную износостойкость техники, выпущенной этим заводом

Отдельное внимание стоит уделить силовым агрегатам. Двигатели КамАЗа способны исправно работать даже в суровых климатических условиях

При правильном, качественном уходе моторы проходят не одну сотню тысяч километров без поломок

Дизельные двигатели неприхотливы к качеству топлива, однако, для них очень важно правильно подобранное масло. Именно об этом пойдет речь в данной статье

Объем масла в двигателе КамАЗ

Прежде чем выбирать моторное масло необходимо точно знать, сколько масла нужно заливать в двигатель КамАЗа. В зависимости от модели и модификации объем масла в двигателе КамАЗ может варьироваться от 25 до 35 литров. В качестве примера, мы выделим самые популярные модели КамАЗов, моторы и объем заправочной емкости системы смазки:— КамАЗ 5320, КамАЗ 4310 (740.10) – 28 литров;— КамАЗ 65115 (740.11- 740.13) – 30 литров;— КамАЗ 6520, КамАЗ 55111 (740.50- 740.51) – 33,2 литра;— КамАЗ 43118 (740.55) – 28 литров.

Объем может незначительно отличаться от различных факторов, поэтому рекомендуем вам ориентироваться на показатели масляного щупа.

Силовой агрегат при недостаточном количестве смазки гораздо сильнее подвержен износу при эксплуатации, и значительно чаще выходит из строя. Использование не рекомендованных масел и нарушенная периодичность их замены увеличивает износ внутренних компонентов мотора.

Свойства масел и их различия

Современное моторное масло производится из минеральных и синтетических базовых масел, пакетов присадок. Благодаря этому моторное масло различается по термоокислительным способностям, вязкости, температурным и эксплуатационным свойствам. Выбор марки моторного масла зависит от ваших предпочтений и нужд. Стоит выделить основные характеристики моторных масел, заливаемых в двигатель КамАЗ 740:— уровень вязкости. В дизельных силовых агрегатах используют масла с повышенным уровнем внутреннего трения;— эксплуатационные свойства. Для моторов с газотурбинной системой наддува используются специальные масла;— класс вязкости.

При своевременной замене и соблюдении необходимого количества масла заливаемого в двигатель КамАЗ вы сможете добиться максимального срока службы мотора.

Основная роль моторного масла в двигателе КАМАЗ

Несомненно, многие знают, что моторное масло используется для смазывания поршневых и роторных двигателей. Однако, мало кто знает о том что моторные масла, помимо прочего, выполняют целый ряд незаменимых функций:— растворение загрязнений, нейтрализация кислот, обеспечение чистоты двигателя;— охлаждение внутренних элементов мотора;— повышение номинальной температуры картера;— повышение прочности метала;— антикоррозийная защита;— защита от внешних воздействий;— обеспечение холодного пуска;— защита элементов от перепадов температур.

Для того чтобы силовой агрегат исправно работал в любых условиях регулярно поддерживайте необходимое количество масла в двигателе КамАЗ, и не забывайте его своевременно заменять.

Вы хотите приобрести двигатель?
