Самостоятельная замена топливного фильтра и сетки бензонасоса автомобиля «лада приора»

Топливные фильтры автомобиля «Лада Приора»

«Лада Приора» — это глубокая переработка предыдущей модели ВАЗ-2110. Системы снабжения топливом двигателей этих автомобилей очень похожи.

Схема системы снабжения топливом двигателей автомобиля «Лада Приора» поможет разобраться в нюансах её работы

Бензин в «Ладе Приоре» очищают два фильтра. Сетчатый фильтр электробензонасоса отсекает крупные фракции загрязнений. Это недорогая деталь стоимостью около 50 рублей.

Сетчатый фильтр электробензонасоса производит первичную фильтрацию топлива

Мелкие частицы удерживает топливный фильтр тонкой очистки.

Мелкие частицы загрязнений удерживаются посредством топливного фильтра тонкой очистки

Первый прототип автомобиля Lada 2170 был представлен в августе 2003 года на автосалоне в Москве. Уже тогда этот концепт отчётливо напоминал нынешнюю Приору, разве что ряд деталей экстерьера был ещё не проработан. Но в серию машина пошла лишь 3 с половиной года спустя, в марте 2007 — завод был занят запуском другой модели, которая добралась до конвейера лишь к ноябрю 2004 года — Lada Kalina. Кстати, по сравнению с Калиной (уж не говоря о прародительнице Приоры, «десятке») проект Lada Priora был реализован довольно быстро.

Какой фильтр лучше: мнение экспертов

Выбирая фильтр, обратите внимание на способ крепления шлангов топливопроводов. На «Ладе Приоре» используются клипсы

Изделия с резьбой на штуцере не подходят.

В продаже можно найти топливные фильтры различных производителей. Их примерная стоимость находится в диапазоне 200–500 рублей. Оценить «на глаз» соотношение цены и качества практически невозможно, так как бумажный фильтрующий элемент установлен в металлический неразборный корпус.

Журнал «За рулём» провёл исследование и установил, что все популярные на рынке фильтры пригодны для эксплуатации. По этой причине принцип «трать, сколько не жалко» имеет право на жизнь

Если же он не подходит, хочется определённости, обратите внимание на технические характеристики детали

У топливных фильтров два главных параметра: тонкость отсева, определяющая минимальный размер удерживаемой пыли, и гидравлическое сопротивление. Для надёжной и бесперебойной работы форсунок инжекторного двигателя фильтр системы питания должен удерживать 95% частиц размером 10 мкм в диаметре и менее. Чем меньше, тем лучше.

Но кому нужен «тугой» фильтр, препятствующий движению топлива? При расходе 2 литра в минуту его гидравлическое сопротивление — падение давления — не должно превышать 5,1 кПа. И опять: чем меньше, тем лучше.

Ещё один существенный параметр — площадь фильтрующего элемента. Стандарты его не нормируют, так как устанавливают зависящее от площади максимальное гидравлическое сопротивление. Но, кроме сопротивления, параметр влияет ни продолжительность эксплуатации без замены при низком качестве бензина.

Таким образом, идеальный фильтр должен обладать большой площадью поверхности, удерживать мельчайшие частицы и не создавать сопротивления потоку бензина.

Тем, кто желает очистить топливо в максимальной степени, можно рекомендовать искать фильтры с самым малым значением тонкости отсева

Когда частая замена детали неприемлема, обратите внимание на площадь фильтрующей поверхности

Внешние отличия топливных фильтров ведущих производителей заключаются лишь в окраске и надписях, содержащих наименование бренда

Где находятся топливные фильтры у автомобилей ВАЗ

Сетчатый фильтр грубой очистки установлен на входе электрического бензонасоса и расположен вместе со всем топливным модулем внутри бензобака. Чтобы добраться до «сеточки», нужно открыть крышку люка под задним сидением и снять модуль.

Топливный фильтр тонкой очистки размещён снаружи кузова в задней части автомобиля над балкой задней подвески. Для того чтобы его осмотреть или заменить, понадобится как минимум приподнять корму машины домкратом, а лучше заехать на смотровую яму или использовать подъёмник.

Добраться до топливного фильтра «Лады Приоры» непросто: без смотровой ямы в этом случае не обойтись

Своё имя Lada Priora получила не сразу. Показанный в 2003 году седан фигурировал под индексом 2170, а название Priora появилось только на хэтчбеке, который показали, как и седан, на автосалоне в Москве, но годом позже — в 2004. Ещё год спустя был представлен концепт универсала. К старту продаж всё семейство новых автомобилей уже именовалось Lada Priora. Официальной расшифровки или перевода на русский у названия не было и нет (кроме самоочевидной коннотации с «приоритетом»), некоторые источники трактуют его как «первенство», а популярный онлайн-переводчик несколько неожиданно переводит это слово с итальянского как… «настоятельница».

Фильтр тонкой очистки топлива

Идеально чистого бензина, без каких-либо примесей, не бывает. В процессе его производства не происходит полного очищения от тяжелых элементов, при перекачке пыль и мелкие частицы грязи попадают и оседают в топливных емкостях. Топливный бак, в процессе длительной эксплуатации машины, тоже накапливает посторонние осадочные частицы. Все это оказывает негативное влияние на работу топливной автоматики. Происходит также загрязнение, или как говорят ремонтники, закоксование топливных форсунок. Образуются отложения на седлах и на концах запорных элементов. В результате ухудшается подача топлива в систему впрыска. Это может даже привести к остановке двигателя.

Поэтому большую роль в топливной системе играет фильтр тонкой очистки. Он выполняет следующие функции:

• задерживает мельчайшие капельки воды от проникновения в систему впрыска и не допускает образования коррозии на форсунках
• улавливает самые мельчайшие механические частицы, прошедшие через первичный топливный фильтр, и не дает им оседать в элементах топливной системы автомобиля и двигателя.

Чтобы понять, какой топливный фильтр лучше на Приору, требуется разобраться в конструктивных особенностях этих устройств.

1. Фильтры тонкой очистки для карбюраторных и инжекторных двигателей отличаются конструктивно даже своим внешним видом, не говоря о внутренностях. Для автоматического впрыска бензина требуется более сильное давление в топливной системе, поэтому корпус фильтра ТОТ (тонкой очистки топлива) изготавливается из металла, алюминия или стали. Торцы такого фильтра свариваются или завальцовываются особым способом. Разработаны также корпуса из высокопрочного пластика. Как металлические, так и пластиковые фильтры являются неразборными.
2. Внутри такого корпуса укладывается фильтрующий элемент, способный задержать посторонние частицы размером не больше 10—15 микрометров. Фильтрующим элементом является штора из специальной бумаги, уложенная многолучевой звездочкой или спирально-складчатой укладкой.
3. Рабочий ресурс фильтра ТОТ для инжектора зависит от способа укладки бумажной шторки. При спиральной — пробег автомобиля до замены фильтра составляет в среднем 40 тыс. км. против 25 тыс. км. для ФТОТ в котором фильтрующий элемент был уложен звездочкой. Объясняется это тем, что при спирально-складчатой укладке входит почти в два раза большее количество слоев бумажной шторки. И изготавливается она из специальной крепированной бумаги с лучшими фильтрующими свойствами.

На серийные автомобили с инжекторными двигателями, которые выпускает Волжский автозавод в Тольятти устанавливаются фильтры тонкой очистки топлива компании BIG FILTER:

• GB-320 с металлическим корпусом
• GB-332PL с корпусом из прочной пластмассы, выдерживающим высокое давление в топливной системе
• GB-3198 изготовленный из гальванизированного железа

Фильтр тонкой очистки топлива

Эти фильтры ставят также на зарубежные машины известных брендов Ауди, Шевроле, Дэу, Шкода, Фольксваген, Опель и др. В случае эксплуатации данных ФТОТ за рубежом, при условии заправки качественного бензина, гарантированный срок нормальной работы таких элементов топливной системы превышает 60 тысяч километров

Поэтому, при выборе фильтра для Приоры надо в первую очередь обращать внимание на эти марки фильтров, они прошли не только стендовые испытания, но и выдержали проверку в полевых условиях. На Приоре их эксплуатируют уже больше семи лет

Серьезный вопрос, который беспокоит автолюбителей, особенно не имеющих большого практического опыта, это, как определить, когда потребуется замена топливного фильтра на Приоре. Настоящий профессионал сразу скажет — после пробега 25—30 тысяч километров. Однако имеются внешние признаки по которым можно это определить:

• неустойчивая работа двигателя на холостых оборотах
• провалы при разгоне
• затрудненный запуск
• необоснованное повышение расхода топлива
• потеря мощности двигателя.

Все это, или каждый из признаков по отдельности, может стать показателем, что нужна замена топливного фильтра Приора.

ЗАМЕНА

О том, какой топливный фильтр лучше на Приоре выяснили, поговорим о его замене новым. Как уже было сказано, фильтрующий элемент находится внизу машины, на днище, поэтому для проведения операции по замене необходимо наличие смотровой ямы в гараже, подъемника или хотя бы подставок под колёса машины. В последнем случае говорить об удобствах в работе не приходится, но произвести замену вполне возможно.

Желательно иметь рабочую одежду, ёмкость для остатков бензина в системе питания двигателя и инструмент. Его понадобиться совсем немного, ключ на «10» и крестообразная отвёртка. Приступать к замене нельзя до тех пор, пока не будет стравлено давление топлива.

Это можно сделать двумя способами:

• Первый способ самый «ленивый». Достаточно оставить машину без движения примерно на 4 часа, чтобы давления не стало. За это время можно выполнить другие работы по обслуживанию транспортного средства;
• Второй способ заключается в принудительном стравливании давления. Для этого нужно снять подушку заднего сиденья, чтобы добраться до лючка, который откроет доступ к бензонасосу. В этом случае потребуется крестообразная отвёртка. Далее следует отсоединить разъём электропитания от насоса, и запустить двигатель. Он должен работать до тех пор, пока в магистрали не закончится бензин. После этого достаточно для гарантии провернуть стартером в течение нескольких секунд двигатель, и можно снять топливный фильтр.

Порядок действий будет таков:

Находясь под машиной, необходимо отсоединить трубки бензопровода. Для этого достаточно двумя пальцами сжать по бокам штуцера фиксаторы и снять их с элемента очистки топлива. Необходимо рядом иметь пустую ёмкость для остатков бензина

Снимать штуцера необходимо осторожно, чтобы не повредить уплотнительные резинки;
На следующем этапе в дело вступает ключ на «10»
С его помощью ослабляют крепёж фильтрующего элемента и аккуратно вытаскивают его из крепления;
Снимаем штуцера и откручиваем гайку – все очень просто!

Установить топливный фильтр нужно в обратной последовательности. При этом обращают внимание на положение стрелки на корпусе фильтра. Она должна быть направлена в соответствии с направлением движения бензина по трубкам;

Далее следует надеть штуцера, нажимая их до щелчка пружинного фиксатора.

На этом работа не заканчивается, нужно убедиться, что всё выполнено правильно. Подсоединяют обратно бензонасос к электропитанию, только в том случае, если его отключали. Запускают мотор автомобиля и дают поработать ему несколько минут.

После этого снова обращают внимание на низ машины и на штуцера топливных трубок. Если протечки не замечено, стало быть, всё сделано правильно, можно двигаться в дорогу

В обратном случае необходимо повторить подсоединение штуцеров на фильтрующий элемент. Если и это не помогает, необходимо сменить уплотнительные резинки.

Берегите свой автомобиль!

Как часто требуется замена фильтра

Топливный фильтр является расходным материалом. На Лада Приора установлен интервал замены 30 тыс. км. Однако этот срок подходит лишь для идеальных условий эксплуатации. При низком качестве топлива замену следует производить чаще.

Признаки возможного засорения топливного фильтра

• повышенный шум топливного насоса;
• потеря тяги при повышении нагрузки;
• неравномерный холостой ход;
• нестабильная работа двигателя при исправной системе зажигания.

Для проверки степени засорения фильтра можно замерить уровень давления в рампе. Для этого необходимо подключить манометр к технологическому штуцеру, и запустить двигатель. Давление топлива на холостых оборотах должно быть в пределах 3,8 – 4,0 кг. Если давление ниже нормы – это верный признак засорения топливного фильтра. Разумеется, утверждение справедливо при исправном топливном насосе.

Как влияет загрязненный топливный фильтр Приора на условия езды?

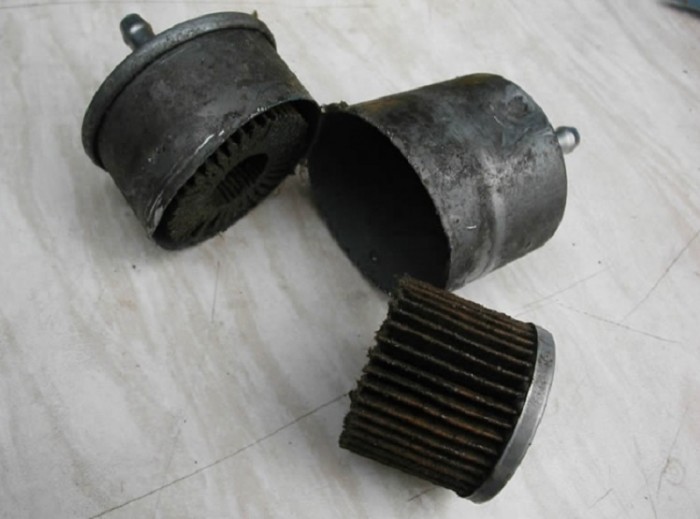

Элемент, использующийся на протяжении долгого срока, перестает подавать к двигателю достаточно смеси. Загрязнения скапливаются внутри очистителя и тем самым снижают подачу топлива в нужном объеме.

Заметить изменения в работе транспорта и его систем сможет даже неопытный водитель. Загрязненный фильтр топливный Приора приводит к следующим проблемам:

1. При повышении скорости и разгоне авто перемещается рывками.

2. Запуск двигателя производится тяжело (иногда агрегат просто не заводится).

3. Возникновение течи из-под крышки фильтра (может стать причиной его прогорания, нарушения целостности топливной системы).

4. Появление сильного шума в бензонасосе.

Обнаружение одной из проблем требует проверки состояния системы. В некоторых случаях придется заменить не только фильтр топливный на Приору, но и вспомогательные шланги. Это позволит продлить срок службы всей установки и защитить транспорт от серьезных поломок. Перед выполнением работ следует изучить элементы и составить список требуемых расходников.

Как заменить неисправные устройства

Замену фильтров системы питания выполняют, предварительно отключив аккумуляторную батарею. Последовательность замены для модификаций автомобиля с разными двигателями одна и та же. Топливный модуль с фильтром грубой очистки удобнее снимать, когда в баке мало топлива.

Для работы понадобится:

• отвёртка;
• торцевой ключ на 10;
• ёмкость 0,5–1 л для слива бензина из фильтра.

Перед снятием топливного фильтра или вскрытием бензобака следует сбросить давление топлива.

Алгоритм сброса давления топлива

Действуйте по приведённой ниже последовательности:

1. Выключите зажигание.
2. Снимите правый щит облицовки канала пола.
3. Вытащите предохранитель бензонасоса.
4. Заведите мотор, дождитесь остановки после выработки топлива.
5. Включите на несколько секунд стартер.
6. Выключите зажигание.
7. Верните предохранитель на место.

Фотогалерея: сброс давления топлива на «Ладе Приоре»

Замена устройства: фото и порядок действий

Чтобы поменять неисправную деталь в гаражных условиях, выполните приведённые ниже рекомендации:

Установите машину на смотровую яму.
Сбросьте давление в топливной системе.
Отсоедините аккумуляторную батарею.
Сожмите фиксаторы подводящего (левого) шланга, отсоедините его.

По такому же принципу отсоедините отводящий (правый шланг).

Ослабьте болт хомута

Обратите внимание, головка болта под ключ на 10 находится за хомутом, впереди гайка на 13. Она приварена и не откручивается.

Зажав пальцами отверстия штуцеров, выньте фильтр из хомута

Слейте бензин из фильтра в ёмкость.

Установите свежий фильтр стрелкой к отводящему шлангу (к правому борту).
Заверните крепёжный болт.
Наденьте топливные шланги, зафиксируйте положение, прижав шланги к фильтру до щелчка.
Восстановите электропитание. Включите зажигание и убедитесь, что новый фильтр стоит правильно.
Удостоверьтесь в отсутствии подтекания бензина.

Примите к сведению, что разница в порядке замены фильтров на двигателе с восемью и шестнадцатью клапанами отсутствует.

1. Сбросьте давление в топливной системе.
2. Отсоедините аккумуляторную батарею.

3. Открутите крепления люка под задним сидением, откройте доступ к топливному узлу.

4. Очистите крышку топливного узла от пыли и грязи, чтобы предотвратить загрязнение бензобака.

5. Разъедините разъём питания.

6. Отожмите пружинные фиксаторы, отсоедините топливные шланги.

7. Открутите гайки крепления, снимите стопорное кольцо.

8. Аккуратно извлеките топливный узел.

9. Отожмите четыре фиксатора стакана узла, извлеките бензонасос в сборе.

10. Подцепите отвёрткой, снимите сетчатый фильтр.
11. Установите новый фильтр.
12. Соберите узел и установите в обратном разборке порядке.
13. Восстановите электропитание.
14. Включите зажигание и проверьте работу топливного узла.

Подготовка к замене топливного фильтра

Меры безопасности:

• обязательно наличие углекислотного огнетушителя на расстоянии вытянутой руки;
• при работе под днищем автомобиля необходимо предусмотреть возможность быстрой эвакуации механика;
• под фильтром располагается емкость для улавливания топлива;
• автомобиль должен стоять на упорах, использование только домкрата небезопасно;
• НЕ КУРИТЬ!
• не использовать для освещения открытый огонь и переноску с незащищенной лампой.

Перед началом работ необходимо сбросить давление в топливной рампе. Это можно сделать разными способами:

1. Отсоединить разъем питания от топливного насоса, запустить двигатель и дождаться выработки топлива в рампе. Затем включить стартер на несколько секунд.
2. При выключенном зажигании отключить предохранитель топливного насоса. Затем повторить процедуры, указанные в п.1.
3. При отсоединенном аккумуляторе стравить топливо из рампы, используя топливный манометр.

Необходимые инструменты и принадлежности

• ключи на 10 (для раскрытия хомута, удерживающего фильтр);
• ключи на 17 и 19 (в случае, если соединение топливной магистрали резьбовое);
• проникающая смазка типа WD-40;
• защитные очки;
• чистая ветошь.

Порядок замены топливного фильтра на Приоре

1. отсоединить клеммы аккумуляторной батареи;
2. очистить корпус фильтра и магистраль;
3. ослабить резьбовые соединения штуцеров или нажать на защелки цанговых фиксаторов, и сдвинуть шланги в стороны (при откручивании резьбового соединения удерживать фильтр от проворачивания);
4. дождаться стекания остатков топлива в емкость;
5. освободить фильтр от крепежного хомута, сохраняя горизонтальное положение – уложить в емкость с остатками топлива;
6. установить новый фильтр в хомут, убедившись в том, что стрелка на корпусе правильно указывает направление потока топлива;
7. наживить болт крепления на хомуте;
8. надеть шланги топливопровода на штуцеры фильтра, избегая попадания мусора;
9. подать фиксаторы к центру до защелкивания замковых соединений, или закрутить резьбовые соединения;
10. затянуть крепежный хомут фильтра;
11. включить зажигание, подождать несколько секунд до поднятия давления в рампе;
12. проверить соединение на предмет утечки топлива;
13. завести двигатель, дать поработать на холостых оборотах – снова проверить утечки.

Старый фильтр утилизировать, промывка и повторное использование недопустимо.

Пошаговая замена

1. До начала ремонта нужно сбросить давление в топливной системе Приоры. Для этого просто отсоедините от бензонасоса разъем питания и погоняйте пару секунд стартером, либо оставте авто на пол часа, после чего можно будет приступать.

2. После отсоедините топливные трубки от фильтра, нажав на пружинный фиксатор. Если трубки на резьбовом соединении, то придется воспользоваться ключом на 17 или 19. Подставьте какую-нибудь емкость под трубки, чтобы не обрызгаться и не пролить бензин на землю.

3. Далее открутите крепежный хомут и замените фильтр

При этом важно учитывать направление стрелки на узле, она должна показывать в направлении подачи бензина. После установки нового фильтра наденьте обратно топливные трубки до щелчка пружинного запора

4. Замена закончена. Теперь нужно завести двигатель и убедиться в отсутствии протечек топлива. Если они присутствуют, но проверьте присоединение шлангов, если и это не помогло, то придется сменить уплотнительные кольца на кончиках топливных труб.

Сброс в топливной системе Priora давления

Такое устройство, как топливный насос в LADA Priora в системе всегда поддерживает необходимое давление. Когда машина стоит уже на яме, это самое давление требуется сбросить, в противном случае прольется топливо.

Замена фильтра на новый в Ладе Приоре

Итак, вы знаете, где находится требующий замены элемент, поставьте для начала под него емкость. С одной стороны сожмите пластмассовый фиксатор, а с другой стороны отожмите пружинный фиксатор и снимите трубки со штуцеров. С фиксатором из пластика обращайтесь аккуратно, это изделие очень хрупкое. Если топливо не потекло, значит, емкость можно убрать. Используя ключ, ослабьте болт хомута, прижимающий фильтр к кронштейну, и снимите загрязненный элемент. Посмотрите, в каком состоянии находятся резиновые уплотнительные кольца, располагающиеся в наконечниках топливных трубок. Если резина порвалась или покрыта трещинами, кольца нужно тоже заменить. Само кольцо находится в наконечнике довольно глубоко. При извлечении кольца пластик фиксатора может поломаться. В этом случае потребуется заменить целиком топливную трубку. В обратном снятию порядке устанавливаем фильтр

Важно убедиться, чтобы стрелочка на корпусе совпадала с направлением движения горючего. Гайку прижимного хомута аккуратно затяните

На штуцеры фильтра наденьте топливные шланги, посмотрите, чтобы на выступах фиксаторы обязательно защелкнулись. Проверка работоспособности Под новый фильтр вновь подставьте емкость. На данном этапе включайте зажигание LADA Priora и дождитесь, чтобы электрический бензиновый насос поднял в системе давление. Запускайте силовой агрегат. Все тщательно осмотрите на герметичность соединений. Если топливо где-либо капает, то это дело исключительно в уплотнительных кольцах. Все-таки на глаз определить дефект этих резиновых уплотнителей крайне сложно. Подтекать топливо ни в коем случае не должно. И если оно появилось, значит все нужно разобрать заменить кольца и если потребуется, то и топливные трубки вместе с наконечниками тоже.

Правильная замена топливного фильтра на Приоре

Важный узел в системе питания, такой как фильтр очистки топлива, производится многими отечественными и зарубежными производителями. На прилавках магазинов встречаются изделия таких фирм как:

1. Российский BIG INTER GB-302. Фильтрующий элемент изготовлен в виде многолучевой звезды;
2. В Германии производят BOSCH 0986 450 Элемент фильтрации представлен также многолучевой звездой;
3. Также в Германии производят CHAMP FN Многолучевая звезда фильтра хорошо справляется с поставленной задачей;
4. В странах Евросоюза производится FILMAR FF Элемент фильтрации изготовлен в виде многолучевой звезды;
5. Польские производители предлагают бензиновый фильтр на Приору FILTRON PP У него незначительное гидравлическое сопротивление потоку топлива;
6. В России производится «Невский фильтр» НФ 06m. Относится к недорогим изделиям, в эксплуатации также показал себя с хорошей стороны;
7. Также производится в России ФГУП УФП «Гидравлика» 2112-1117010-03. Многолучевой звездой фильтрующего элемента хорошо очищается подаваемое топливо.

На Волжском автомобильном заводе в г. Тольятти, при сборке устанавливают фильтрующие элементы от фирмы BIG FILTER.

Они могут быть трёх типов:

1. GB-320 изготовлен в корпусе из металла;
2. GB-332 PL имеет пластмассовый корпус, выдерживающий высокое давление в топливной магистрали;
3. GB-3198. Корпус этого изделия представляет собой гальванизированное железо.

Их также устанавливают на иномарки, например, на AUDI, Ford и другие. Если заправлять бак качественным бензином, срок службы этих изделий может быть около 60 тыс. км.

Специалисты, обслуживающие двигатель и его системы, рекомендуют устанавливать такой же фильтр, какой стоит в данный момент на машине. Чтобы посмотреть маркировку, необходимо забраться под низ машины. Он находится на днище, рядом с бензобаком

Кроме маркировки следует обратить внимание на штуцера топливных трубок

Хорошо отзываются владельцы Приор о таком изделии, как MANN WK 512, который способен очистить бензин от влаги, мусора, ржавчины и других частиц.

Различия топливных фильтров

Фильтра переднеприводных автомобилей ВАЗ практически не отличаются. Отличия лишь в штуцерах самого фильтра. На более новых автомобилях Лада чаще всего с двигателем 1,6 литра начали устанавливать фильтра на пластиковых штуцерах.

Фильтр на пластиковых штуцерах

На более же старых моделях чаще всего, таких как ВАЗ
2109-2115 с двигателями 1,5 литра, устанавливались фильтра под резьбовой
штуцер. То есть штуцер трубки вкручивался в фильтр по средствам резьбы.

Фильтр на резьбовых штуцерах

Отличий в замене, конечно же, нет за исключением, что при работах на автомобилях с двигателем 1,6 потребуется меньше ключей.
