Жиклеры карбюратора 21073 солекс

Уровень топлива в карбюраторе Солекс 21083

Чтобы карбюратор работал бесперебойно, его необходимо настроить, в первую очередь следует выставить уровень в поплавковой камере. Для выполнения такой регулировки снимать весь карбюратор не требуется, достаточно снять только верхнюю крышку узла.

На автомобиле ВАЗ-2109 регулируем уровень топлива следующим образом:

1. останавливаем двигатель, демонтируем корпус воздушного фильтра;
2. отсоединяем провод электромагнитного клапана, освобождаем трос подсоса;
3. раскручиваем хомуты и сдергиваем с карбюраторной крышки топливные шланги (основной и обратный);
4. отвинчиваем пять винтов, которые крепят крышку;
5. снимаем крышку и переворачиваем ее, держим ее горизонтально, смотрим, какой имеется зазор между поплавками и горизонтальной поверхностью самой крышки – он должен находиться в пределах 1,0-1,5 мм;
6. регулировку нужного зазора производим путем подгибания пластины, держащей поплавки. При регулировке нужно добиться одинакового расположения поплавков над поверхностью крышки.

Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля – определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Замер следует производить сразу после снятия карбюраторной крышки, так как бензин быстро испаряется.

Карбюратор «Озон 2107» — общие характеристики и принцип работы

Любая карбюраторная установка, в том числе «Озон», предназначена для формирования горючей смеси (смешивания воздушного и топливного потоков) и подачи её в камеру сгорания двигателя. Таким образом, можно сказать, что именно карбюраторный агрегат «обслуживает» мотор автомобиля и позволяет ему работать в штатном режиме.

Завод-изготовитель карбюраторов «Озон»

Акционерное общество «Димитровградский автоагрегатный завод» на протяжении 30 лет выпускает карбюраторные установки «Озон», предназначенные исключительно для заднеприводных моделей ВАЗ.

В сопровождающих документах указывается ресурс «Озонов» (он всегда равен ресурсу двигателя). Однако гарантийный период определяется довольно жёстко — 18 месяцев эксплуатации или 30 тысяч километров пройденного пути (что наступит раньше).

АО «ДААЗ» проверяет на стенде каждый выпускаемый карбюратор, чем и обеспечивает высокое качество своей продукции. Всего «Озон» имеет две модификации:

1. 2107–1107010 — устанавливается на модели ВАЗ 2107, 21043, 21053 и 21074. Модификация уже с завода оснащена микропереключателем и экономайзером.
2. 2107–110701020 — монтируется на модели ВАЗ 2121, 21061 и 2106 (с объёмом двигателя 1.5 или 1.6 л). Модификация упрощена и не имеет ни микропереключателя, ни экономайзера.

Преимущества карбюратора для заднеприводных моделей ВАЗ

Надо сказать, что первые «Озоны» устанавливались ещё на ВАЗ 2106 — «шестёрку». Однако пик расцвета карбюраторов «Озон» приходится именно на период серийного производства ВАЗ 2107. Конструкторы «ДААЗ» сразу заявили, что новая установка станет настоящим хитом продаж на отечественном авторынке, и они не ошиблись. Конструктивные особенности карбюраторов «Озон» позволили не просто удешевить агрегат, но и сделать его удобным в работе и ремонте.

В отличие от своих предшественников («Солекс» и «ДААЗ») «Озон» оснащался вакуумным приводом заслонки. Этот привод контролировал поступление горючего в ёмкость второй камеры. Именно так удалось достичь экономии топлива на всех режимах работы двигателя.

Таким образом, в 1980-х годах карбюраторы серии «Озон 2107» стали пользоваться большим спросом как раз из-за своих высоких рабочих качеств:

Конструктивные особенности

Первоначальные разработки «Озон 2107» велись на базе итальянского изделия Weber. Однако надо отдать должное советским конструкторам — они не просто адаптировали заграничный механизм под отечественный автомобиль, но и значительно упростили и оптимизировали его. Даже самые первые «Озоны» значительно превосходили Weber по таким характеристикам, как:

• расход горючего;
• экологичность;
• надёжность работы компонентов.

Видео: общий обзор конструкции карбюратора 2107–1107010–00

По своему строению карбюратор «Озон 2107» считается довольно-таки простым устройством (если сравнивать с предыдущими разработками «ДААЗ»). В целом установка состоит из более 60 элементов, каждый из которых выполняет свою узкую функцию. Главнейшими же узлами карбюратора считаются:

• две дозирующие камеры;
• вакуумный привод заслонки дросселя (на более поздних модификациях привод был заменён на пневматический);
• поплавковая камера;
• эконостат в камере (специальный элемент, обогащающий смесь воздухом);
• устройство для вывода отработанных газов;
• насос-ускоритель (в его конструкцию также входит и распылитель);
• агрегат холостого хода (в его составе специальный клапан, функционирующий на электромагнитном поле);
• жиклёры (или дозаторы).

Заслонки дросселя каждой из камер «Озона» работают следующим образом: первая камера открывается уже из салона автомобиля, когда водитель нажимает на педаль газа, а вторая — после получения сигнала от привода о нехватке топливной смеси.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Какие жиклеры поставить на солекс 12083 на Ваз 2107

Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?

Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.

Варианты модернизации карбюратора

Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:

1. Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
2. Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.

Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.

Основные режимы работы карбюратора

Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро

При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей

В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:

1. Плотность распределения состава по воздушному потоку, проходящему через диффузор.
2. Качественность распыления топлива.
3. Равномерность распределения воздушно топливной смеси по направлению движения потока.

Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.

Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту

Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует осуществить в три приёма. Если этого будет недостаточно, действия можно повторить ещё несколько раз

Перед решением столь важной задачи нужно проверить правильность инсталляции момента зажигания, а также функциональность высоковольтных проводов. Если всё работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

?О подборе жиклеров по табличке

Нередко в интернете можно встретить разные таблицы соотношений между топливными и воздушными жиклерами, по которым некоторые рекомендуют подбирать элементы для «идеального» тюнинга.

На самом деле подобные таблицы далеки от реальности, так как часто в них приводится соотношение топливо/воздух, но не указываются другие немаловажные факторы, такие как диаметр большого диффузора камер (чем меньший диаметр, тем сильнее скорость всасывания). Пример одной из таких таблиц – на фото ниже.

На самом деле настройка карбюратора – очень сложная процедура, разобраться в которой дано только единицам. Если появились сложности с плавной работой мотора, но при этом система зажигания и подачи топлива исправны, а поверхностная промывка ничего не изменила, тогда лучше обратиться к толковому специалисту и не мучить машину.

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

• характера распределения смеси по сечению потока;
• дисперсность топлива;
• характер распределения смеси вдоль потока.

Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.

Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.

Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к неисправностям карбюратора.

Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.

В случае доработки или тюнинга карбюратора Солекс 21083 необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто

Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.

Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Пошаговые действия:

1. Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин-1.
2. Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
3. Винтом 1 восстановите частоту вращения вала до 820-900 мин-1.
4. Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
5. Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

1. Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
   • очень большой жиклер ХХ;
2. плохо закручен электромагнитный клапан либо заглушка;
3. посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

1. Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

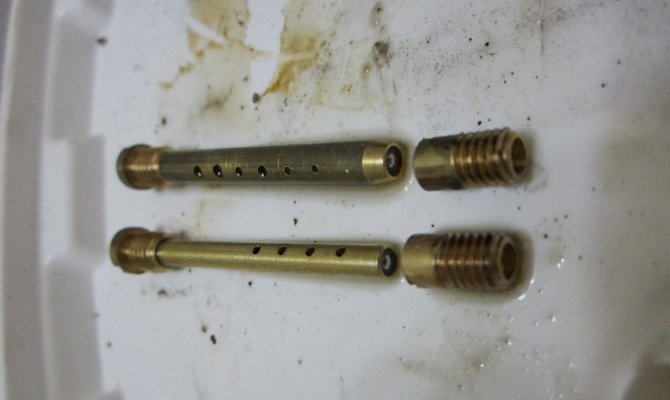

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Детали карбюратора для дозирования топлива

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже – целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

?За что отвечают жиклеры?

В атмосферном двигателе с карбюраторной системой подачи топлива воздушно-топливная смесь формируется и попадает в цилиндры под действием физических законов (смесь подается за счет разрежения воздуха в цилиндре). В виду этого каждый жиклер должен иметь идеальные параметры.

На всех элементах имеется особенная маркировка, которая указывает пропускную способность их отверстий. Этот показатель определяется скоростью прохождения воды, напор которой соответствует метровому столбу, и обозначается кубическими сантиметрами в минуту. Данная информация поможет при доводке карбюратора до желательных показателей.

Изменение пропускной способности жиклеров влияет на качество ВТС. Если увеличить диаметр отверстий воздушных эмульсионных трубок, в цилиндры будет поступать больше воздуха, чем горючего. Это отрицательно скажется на мощности мотора – для переключения на повышенную передачу его нужно будет сильнее раскручивать. От этого он может перегреваться. Зато таким образом можно сэкономить на топливе.

Если увеличить диаметр главного жиклера (топливный), то это заметно отразится на обогащении воздушно-топливной смеси. Например, увеличение площади сечения на 10 процентов добавит ему 25% производительности, но при этом автомобиль станет заметно прожорливей.

Отсутствие опыта в тюнинге двигателя при помощи модернизации главного жиклера может привести к чрезмерному обогащению смеси. Такое качество ВТС, попав в цилиндры, не воспламенится, так как для процесса горения требуется достаточное количество воздуха. В результате «тюнингованный» мотор будет просто заливать свечи.

Чтобы изменить тонкие настройки обогащения воздушно-топливной смеси, можно воспользоваться конструктивными особенностями карбюратора. Для примера, модели Солекс практически идентичны, однако жиклеры, которые в них устанавливаются, различаются производительностью. На заводе этот параметр подбирается под объем мотора. Чтобы добавить несколько лошадиных сил двигателю своего авто, вместо стандартных жиклеров можно установить те, которые предназначены для более производительного карбюратора.

За дозировку топлива также отвечает винт качества смеси. Он расположен в подошве карбюратора (Solex). С помощью этого элемента можно настроить количество оборотов двигателя на холостом ходу. В данном случае объем пропускаемого бензина зависит не от производительности этой детали, а от размера зазора, который изменяется путем проворачивания регулировочного болта по часовой стрелке (или в обратную сторону).

Жиклеры карбюратора ВАЗ, размеры, соотношения и обслуживание жиклеров топливной системы

Сегодня речь поедет о всем известных жиклерах карбюратора ВАЗ. Вы узнаете, что такое жиклеры карбюратора ваз, какие они бывают, что из себя эти железки представляют, а также размеры жиклеров на различные карбюраторы.

Само по себе слово жиклер, пришло к нам из Франции и по-нашему обозначает брызнуть. По-простому, это втулки, изготовленные из цветного метала, с различным диаметром откалиброванных отверстий, а соответственно с различной пропускной способностью.

Пропускная способность жиклеров карбюратора ваз измеряется, как правило, в см3 за минуту (м3/мин). То есть, сколько жидкости (воды) пройдет за одну минуту, меньше отверстие, меньше объем, но больше давление и наоборот.
