Как самостоятельно установить автомагнитолу

Сокеты евро, ISO и работа с ними

Специалисты разъемы питания называют не фишками, а сокетами. Данный термин пришел из электроники и подразумевает место подключения. Распиновка представляет собой также способ включения электронного устройство к бортовой системе автомобиля. При этом схема фишки магнитолы может отличаться для автомобилей, например, Тойота, Митсубиси или Вольво, а также по маркам моделей – Sony, Pioneer, JVC и другие.

Обратите внимание, что ко всем автомагнитолам выпускаются переходники на евроразъем, это помогает избежать проблем с распиновкой и позволяет унифицировать и защитить «родные» соединения от поломки при отключении. Именно эти разъемы принято называть фишками, хотя термин позволяет трактовать толкование гораздо шире

Евроразъем также относят к разъему ISO.

Фишки (разъёмы, переходники, адаптеры) для подключения магнитол

Куда устанавливается магнитола

Установка автомагнитолы своими руками начинается с поиска места для ее размещения. Задача сильно упрощается, если в машине уже есть аудиосистема, смонтированная производителем, и размер новой соответствует существующей. Тогда от владельца авто требуется лишь аккуратно вытащить старое устройство и установить на его место свежекупленное.

Если же магнитола устанавливается в авто, которое ранее не было оснащено звуковой системой, потребуется правильно определить место ее размещения. Обычно в искомом отсеке размещается пепельница, блок для хранения разных мелочей, иногда выдвижной подстаканник. Аксессуар потребуется удалить и только затем устанавливать в образовавшейся нише новую автомагнитолу.

Третий случай, который считается стандартным — размещение меньшей по размеру аудиосистемы, например, автомагнитолы 1 din в отсек для устройства в корпусе 2 din. Владельцу автомобиля при покупке новой системы стоит озаботиться вопросом, чем закрыть пустое пространство. Это может быть утилитарная заглушка или удобный аксессуар в виде отсека для хранения мелочей.

Сложнее всего подключить автомагнитолу в машине, где хочется разместить устройство 2 din при предусмотренном отсеке 1 din. Здесь понадобится помощь квалифицированных мастеров. Практически всегда просвет необходимого размера в торпедо вырезается вручную. При этом нужно точно знать размещение функциональных узлов за панелью, чтобы магнитоле хватило глубины монтажа. Без специальных знаний приступать к подобным работам не рекомендуется.

https://youtube.com/watch?v=kN1biKA0QFM

Способы подключения

Наиболее оптимальным способом является подключение магнитолы напрямую к АКБ, что позволяет снизить падение напряжения и защищает цепи питания при помощи встроенного предохранителя. Но минусом становится ускоренный разряд батареи, который происходит даже при выключенном головном устройстве.

В стандартном разъеме к магнитоле размещены 3 кабеля, отвечающих за подачу питания, цвета изоляции унифицированы для всех производителей. Красный и желтый провода, соединенные от аккумулятора вместе, дают возможность прослушивания музыки без включения зажигания. Черный провод подключается к точке, обеспечивающей подачу отрицательного питания. На кузовах автомобилей приварены специальные болты, которые используются для коммутации минусовых кабелей электрического оборудования.

Подаем плюс на магнитолу

Перед тем, как подсоединить кабель к клемме батареи, следует установить наконечник, который обеспечит надежный контакт в месте стыка. Наконечник крепится к клемме аккумулятора при помощи штатного болта. На кабеле устанавливается предохранитель, рассчитанный на ток 10-16 А, элемент размещается на удалении 200-250 мм от источника напряжения. Затем провод проходит через моторный отсек, а затем пропускается в салон автомобиля через штатный канал, предназначенный для жгутов электропроводки или сигнализации.

Если дополнительный кабель собирается из нескольких частей, то элементы соединяют клеммами, которые сверху закрыты изолятором.

Следует исключить контакт кабелей о горячие или подвижные элементы конструкции автомобиля. Выведенный в салон кабель оснащается металлическим штекером, который используется для подсоединения электропроводки магнитолы.

Через зажигание

Магнитола, чтобы не сажала аккумулятор, подключается через замок зажигания. При отключенном зажигании использовать головное устройство невозможно. Для коммутации используется питающий провод, защищенный изоляцией красного цвета. Дополнительный кабель желтого цвета выводится напрямую к клемме аккумулятора.

Если скроссировать оба провода в единую цепь, задействованную через замок, то каждый раз после выключения зажигания будут сбрасываться настройки.

Через кнопку

Использование отдельного переключателя для прерывания питания автомобильной магнитолы используется на транспортных средствах, оснащенных замком зажигания без позиции АСС. Идущий от головного устройства силовой провод с красной оболочкой припаивается к одному из выводов кнопки, другая клемма оснащается кабелем, идущим к батарее.

Кнопочный переключатель размещается на панели приборов или центральной консоли. Для начала работы с проигрывателем требуется нажать на селектор, ключ вставлять в гнездо замка зажигания не требуется.

К габаритам

В этом случае кабель с желтой изоляцией выводится к положительной клемме аккумулятора, а красный плюсовой жгут подключается к цепи габаритного освещения. Ближайшим местом для коммутации является лампа подсветки дополнительной розетки или перчаточного ящика.

При активации внешнего освещения напряжение подается и к магнитоле, но при погашенном свете включить оборудование не удастся. Преимуществом методики является возможность прослушивания радио без включения зажигания, но лампы габаритных огней дополнительно разряжают батарею.

Дополнительные функции

​Не все аудиоустройства для автомобиля обладают разъемом для флешки, и обычно установка адаптера USB в классическую версию дает возможность избежать установки новой магнитолы. В настоящее время в торговой сети есть разные адаптеры, которые можно подключать к разъему микрофона устройства. Важным моментом является, что они дают возможность подключать клавиши управления на руле к автомагнитоле.

Это значительно повышает комфортабельность при управлении музыкальной системой при вождении машины. Монтаж такого адаптера позволит подключить смартфон к автомагнитоле через этот дополнительный порт. Перед подключением такого адаптера, необходимо уточнить, соответствует ли марка магнитолы адаптеру.

Часто  у владельцев автомобилей появляется проблема в подключении разъема «aux» к аудиоустройству, так как на нем есть такая кнопка. Чтобы сделать реальной возможность такой функции, понадобится только кабель, который имеет с двух сторон классический штекер на 3,5 мм. Гнездо «Aux» даст возможность просто подключать плеер к магнитоле, а также другие устройства.

Чтобы смартфон соединить через этот разъем, подойдет такой кабель. Имеются некоторые отличия в оперативных системах, но также к автомагнитоле в автомобиле можно подсоединить и айфон. Это значительно расширит возможности даже старого устройства.

Часто владельцы автомобилей спрашивают: как подключить сабвуфер или два усилителя к автомагнитоле? В этом случае можно решить вопрос двумя способами – заменить саму магнитолу, или применить специальный разветвитель. Если вы выбрали разветвитель, то покупать его нужно в нормальных магазинах, так как некачественный товар не даст возможность полностью обеспечить мощность и качество звучания, а иногда может привести к неисправностям аудиосистемы.

Многие хотят установить пищалки, но так как это довольно сложная работа, то обходятся и без них. Однако не все так сложно. После снятия обшивки двери, нужно найти проводники для динамика. Нужно заранее подготовить особый делитель. По расцветке провода определяется делитель, который предназначен для выбранного динамика, его следует разрезать. После этого нужно включить в цепь делитель, и зафиксировать его в доступном месте двухсторонним скотчем.

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.L = Динамик левый.FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителяP.CONT/ANT.CONT = это управление антенной, питание подается после включения радиоILL + и ILL — = это провода регулировки яркости подсветки магнитолыAmp = Контакт управления включением питания внешнего усилителяDATA IN = Вход данныхDATA OUT = Выход данныхLine Out = Линейный выходREM или REMOTE CONTROL = Управляющее напряжение (Усилитель)АСР+, АСР— = Линии шины (Ford)CAN-L = Линия шины CANCAN-H = Линия шины CANK-BUS = Двунаправленная последовательная шина (K-line)SHIELD = Подключение оплётки экранированного провода.AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителейCD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжераSW+B = Переключение питания +В батареи.SEC IN = Второй входDIMMER = Изменение яркости дисплеяALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.LINE OUT, LINE IN = Линейный выход и вход, соответственно.D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;

Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Установка стерео в приборной панели

Для этого потребуется иметь комплект для монтажа и следовать инструкции, прилагаемой к комплекту. Сначала присоединяйте монтажный комплект к новой стереосистеме, затем закрепите обе в панели винтами. Если у автомобиля есть обновленная версия звуковой системы или встроенная панель управления стереоклиматом, вероятно, понадобится специальный адаптер для подключения к заводской системе.

Адаптер позволяет использовать новую стереосистему с существующей акустической. Этот пакет интеграции позволяет сохранить заводские ЖК-экран и сенсорный климат-контроль. Как только отверстие в панели будет готово, нужно подключить адаптер стереопроводки к жгуту проводов автомобиля и кабель антенны.

В зависимости от выбранной стереосистемы также потребуется подключить различные устройства к задней части стерео, например, микрофон, Bluetooth, USB-кабель, интерфейс управления рулевым колесом или дополнительный входной кабель. Перед тем как подключить USB к автомагнитоле, нужно убедиться, что головной блок уже имеет порт USB и способен воспроизводить цифровые музыкальные файлы через него.

Если у автомобиля нет этой возможности? самый простой вариант — использовать FM-передатчик, который включает в себя как порт USB, так и соответствующее оборудование для чтения и воспроизведения музыкальных файлов.

Неисправности и их устранение

Как и в других магнитолах, в ресиверах JVC могут возникать неполадки. Они могут быть вызваны внутренними неисправностями, применением некачественных динамиков и прочих принадлежностей и т. д.

Как найти неисправность

Найти поломки в магнитолах JVC можно по характерным признакам. Если некоторые функции работают не так, как надо, то это может быть вызвано сбоем настроек устройства. Неестественное звучание обусловлено неверными параметрами эквалайзера. Слабый, отсутствующий или искаженный звук может быть вызван повреждением или замыканием в акустической проводке.

Не работают кнопки

Если на автомагнитоле JVC не работают кнопки на панели, то следует проверить, правильно ли она установлена. Затем необходимо снять ее и осмотреть контакты с обратной стороны. В случае их загрязненности подсветка дисплея может не светиться. После очистки контактов панель управления аккуратно устанавливается на свое место.

Другая причина неработоспособности кнопок — это западание или износ из-за длительного использования. Следует применять пульт дистанционного управления. Некоторые кнопки можно заменить, разобрав панель автомагнитолы JVC и припаяв новые.

Не включается

Если автомагнитола не включается, то необходимо проверить, не перегорел ли предохранитель в цепи питания. Другая причина полной неработоспособности — это неправильное или ненадежное подключение цепи питания устройства. Предохранитель находится на задней панели магнитолы. Для ликвидации этой неполадки следует заменить его на аналогичный по типу с номиналом не менее 10 А.

При проверке подключения цепей питания следует убедиться в том, что провода не имеют повреждений. Минусовой кабель следует подсоединить к кузову машины поближе к магнитоле, если там есть шпилька. Также нужно проверить, правильно ли подключены плюсовые провода магнитолы. Если один из них включен через замок зажигания или не подключен к бортовой сети, то магнитола не будет работать. Для устранения этой неисправности следует соединить красный и желтый провода вместе и подключить их к аккумулятору.

Методика установки с помощью сигнализации

При помощи двух пятиконтактных реле и нескольких диодов можно настроить работу магнитолы при помощи сигнализации. Звуковая система блокируется автоматически после включения сигнализации – питание магнитолы выключается.

Для правильной работы подобной схемы необходимо ознакомиться со схемой проводки в автомобиле и детальной иллюстрацией принципа работы девайса и охранной системы.

Контроль питания при помощи сигнализации позволяет предотвратить утечку тока аккумулятора при длительной стоянке. Подобный контроль оставляет в рабочем состоянии только питание для памяти.

Проверка подключения, проблемы и их решение

Наиболее простым способом проверки подключения автомагнитолы производится путем вставления ключа в систему зажигания и его включения. Если при включении ближнего света и после магнитолы на ней срабатывает подсветка, значит все в порядке – устройство подключено. Проверить работает магнитофон или нет, можно с помощью кнопки включения. Если магнитола не среагирует, значит, она не работает. И последним пунктом проверки является звук, который можно увеличить или убавить соответствующей кнопкой.

Магнитофон может не включаться, если он подключен неверно или из-за перегорания предохранителя. Чтобы устранить данную проблему, необходимо вынуть магнитолу, проверить проводку и сравнить со схемами. При неверном подключении, необходимо поменять провода местами и повторить все заново.

Если проблема со звуком и экран выдает ошибку, значит, произошло небольшое замыкание либо утечка. Такая проблема устраняется заменой поврежденных кабелей и после их абсолютной изоляции.

Схема монтажа

Почти во всех нынешних магнитолах, например, в JVC питание поступает через несколько проводов, в основном это желтый, черный и красный. Линия черного цвета идет на минус, а красного идет на плюс замка зажигания. Желтый идет от плюса аккумулятора и отвечает за питание потребителей энергии. Если существуют неисправности с каким-либо из проводов, то их нужно поменять на аналогичные.

Первым делом стоит понять, как подключить желтый и черный провод. Некоторые автолюбители совершают ошибку, подключая черный в первый болт на массу, а желтый идет в контакт с прикуривателем или замком зажигания. Если законтачить эти провода к аккумулятору, то увеличится качество и мощность звука.

Иногда автомобилисты соединяют красный и желтый провод вместе. Плюсом такой конструкции служит независимость от выключения или включения замка зажигания. Минус заключается в постоянном потреблении энергии, что негативно сказывается на аккумуляторе. Схема подключения магнитолы:

Особенности установки автомагнитолы

Достигнуть качественного звука без ущерба для безопасности поможет хорошо обученный специалист, поскольку даже последовательное выполнение пунктов инструкции не гарантирует качественную работу устройства. нового девайса может повлиять на работу всей электроники в машине.

Автомагнитолы последних поколений, в зависимости от метода установки, можно условно разделить на два вида: встраиваемые и стационарные. Первые отличаются наличием съемной лицевой части. Несмотря на достаточно простую конструкцию, механизм со «шторкой» уберегает магнитолу от кражи.

Стационарная система в большинстве случаев устанавливается в автомобиль на заводе и внешне является частью приборной панели. Существует несколько простых правил, следуя которым можно избежать проблем при самостоятельной установке магнитолы:

• Необходимо ознакомиться с инструкцией до установки. Автомагнитолы одного производителя могут отличаться разъемами и назначением проводов.
• При выборе стоит опираться на возможности автомобиля. Стоит задуматься, о комплексной работе автомобиля после установки магнитолы.
• Для советского автопрома существуют некоторые нюансы. Например, в автомобилях того времени провод питания находится под напряжением при любом положении корпуса ключа, хотя контакт подключается после замка зажигания. Из-за этого, электрическая цепь на мгновение размыкается при движении ключа.
• Дорогой магнитолы и динамиков для получения чистого звучания может не хватить, если при этом, они соединены дешевыми или спаянными проводами.

Автомагнитолы без штекера: определяем распиновку

Более сложной проблемой можно считать следующий вариант. Когда штекер подключения к плате просто отсутствует, вместе с документацией. Что в этом случае делать? Для этого есть один из рабочих способов решения проблемы. Фишка для подключения автомагнитолы может быть утеряна, расположение пинов недоступно, при этом можно определить правильную схему.

Разъемы автомагнитол

Это можно сделать в любой магнитоле, как в элитных – JVC, Pioneer, Sony, так и брендовых, например, у Тойоты. Определить расположение пинов у магнитолы известного бренда проще, чем у неизвестных. Такая же ситуация с отечественными ВАЗами. Распиновку можно свободно найти в интернет.

Проблему составляют автомагнитолы с экзотическим производителем, и таким же экзотическим разъемом. Причем в отдельных случаях разъем может отличаться не только у моделей, но и партий. Для этих целей потребуется мультиметр, который нужно будет подключить и «прозвонить» контакты.

Определяем провода питания

Сначала нужно найти провода питания: «желтый» и «черный». Желтый провод ищется следующим образом. В большинстве случаев штырьки питания «желтый» и «черный» идут большего диаметра и хорошо выделяются среди других. Но иногда этого может и не быть.

Провода питания

«Минусовой» обычно закольцован на корпус автомагнитолы, соответственно, если один контакт мультиметра присоединить к корпусу, другой к выводу. «Минус» даст прозвон контакта. Другой будет «плюсом».

Поиск управляющего красного провода

Для поиска управляющего «красного» провода потребуется подключить резистор 500-800 Ом. Используйте также 12 В блок питания, минусовой провод подключите к корпусу, плюсовой к определенному в пункте выше плюсу. Включите блок питания. Затем один выход резистора подключите на плюс, другой – ко всем оставшимся контактам, но уже на плате из-за ограниченной длины резистора. На нужном контакте у вас включится автомагнитола.

Выводы к динамикам

Дальше требуется найти выводы, идущие к динамикам. Обычно их выводят на контакты:

• передняя левая, передняя правая;
• задняя левая, задняя правая.

Речь идет о парных контактах в начале или конце разъема. На плане нужно найти микросхему усилителя. Выводы к динамикам можно определить по ширине дорожек, они обычно одни из самых широких. С помощью мультиметра определяется, какой правый динамик, какой левый. Это хорошо прокомментировано в видео, в котором показаны все упоминаемые элементы микросхемы и доступно рассказывается о характере разъема и способах его восстановления.

Мультиметр

Особенности

Итак, подведем итоги. Прежде всего, всегда есть возможность пользоваться евроразъемом и забыть о сложностях перехода с уникальной схемы. Если он отсутствует, расположение контактов определяется опытным путем, с помощью прозвона контактов. Сначала находится питание, затем управляющий провод, после – динамики. После определения всех контактов фишка для подключения магнитолы делается самостоятельно.

У брендовых автомагнитол таких, как фирменная Тойота, или JVC имеются в открытом доступе все типы штекеров. К ним также может быть приобретен для подключения переходник ISO.

Разьемы на Автомагнитолы

Заключение

Описанным способом можно спокойно подключить магнитолу без фишки, это дает возможность реанимировать практически любое устройство без штекера. Эта возможность помогает сэкономить на покупке более дорогих моделей, продаваемых не укомплектованными. Процесс восстановления не вызовет сложностей даже у людей без опыта в области электротехники и электроники. Подключить можно все самостоятельно, это является огромным достоинством, предложенного способа.

Предлагаем посмотреть полное видео на эту тему, после просмотра станет понятна любая фишка на магнитолу Пионер или Тойота.

Как подключить камеру заднего вида

Многие современные модели магнитол оснащены дисплеями. Это отличная возможность увеличить удобство и безопасность управления транспортным средством. Если устройство поддерживает такую функцию, есть возможность подключить камеру заднего вида к автомагнитоле. Сделать это достаточно просто.

1. Камера устанавливается в бампере, спойлере, на багажнике.
2. Отрицательный контакт камеры (провод черного цвета) коммутируется на массу, корпус машины. Для этого можно использовать, например, болтик, завинченный в просверленное для этого отверстие.
3. Плюсовой вывод камеры коммутируется на контакт входа видео автомагнитолы.

Для подключения камеры придется провести достаточно длинную трассу провода через весь салон автомобиля. Однако вначале стоит ознакомиться с его инструкцией по эксплуатации. Возможно, производитель предусмотрел будущую установку камеры, и штатная бортовая проводка уже имеет соответствующие трассы.

К моделям магнитол, предлагающим круговой обзор, легко подключить 2 камеры или больше. В этом случае у устройства будет несколько видеовходов. Как минимум один из них будет рассчитан на подключение камеры заднего вида. При этом для него предусматривается вход управления для автоматической активации при движении машины задним ходом.

Стандартная схема подключения

За питание устройства отвечают три главных провода. Производители помечают их цветом и маркировкой. Необходимо уточнять в руководстве по подключению назначение каждого провода, поскольку даже у одного изготовителя на разных продуктах может отличаться маркировка. Стандартом принято считать:

• +12В (желтый) – провод основного источника питания магнитолы. Служит в первую очередь для основного усилителя и сохраняет настройки устройства. Желательно, чтобы его длина была менее 30 см для подключения через предохранитель к аккумулятору. Напряжение на него должно поступать постоянно.
• АСС (красный) – отвечает за включение автомагнитолы от поворота замка зажигания. Главная задача – предотвратить быструю разрядку АКБ. Обозначения АСС служит для аксессуаров, поскольку коммутируется после поворота ключа и обеспечивает работу обогревателя и магнитолы.
• GND (черный) – минусовой провод, который, в идеале, подключают к отрицательной клемме аккумулятора. Во многих случаях контакт провода зачищают и подсоединяют непосредственно к кузову авто.
• ANT (белый) – провод управления антенной.
• ILL – подсветка магнитолы, подключается к габаритам.
• Остальные провода служат для подключения динамиков или специфических функций.

Подключение магнитолы со стандартным разъемом

Такими разъемами комплектуются практически все хорошие магнитолы. Но не спешите радоваться. Не всегда все так просто.

На машине есть разъем

Если на машине магнитола перед этим была установлена на такой же разъем, как и на новой модели, то проблем нет никаких. Как говорится – plug & play, то есть, подключай и играй. Если же разъем на машине есть, но он не такой, как на новой магнитоле, то есть два выхода. Придется либо менять разъем на машине, либо на магнитоле, попутно сопоставляя все провода в соответствии со схемой подключения. Как это сделать, станет понятно дальше.

На машине разъема нет

Если на магнитоле разъем есть, а на машине нет, то, опять же, есть два варианта. Первый – срезать разъем с магнитолы, и соединить провода так, как описано ниже. Второй – купить такой же разъем, соединить его правильно с проводами в машине, и просто подключить. Что лучше? Многие скажут – лучше купить разъем. Другие, немного подумав, ответят – а смысл в этом разъеме, если все-равно будут скрутки.

Однако, все же, лучше купить стандартный разъем, но к проводам в машине подсоединять его не на скрутки, а на пайку. Так выйдет дольше, но надежнее.

Подключение к АКБ

Многие автомобилисты стремятся подключить магнитолу к аккумулятору напрямую. В таком случае вы сможете обеспечить устройство оптимальным питанием. Также это позволит вам слушать музыку без необходимости включения зажигания или специальной кнопки (эти способы рассмотрим чуть ниже).

Подача питания происходит через три основных провода – желтый, красный и черный.

• красный провод – плюсовой, подключается к плюсовой клемме аккумулятора;
• желтый провод – плюсовой, подключается к плюсовой клемме аккумулятора через предохранитель (10-20 А), отвечает за питание памяти настроек магнитолы;

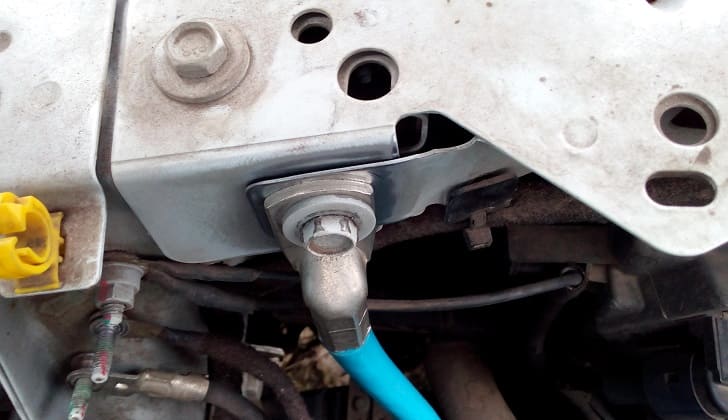

• черный провод – масса, подключается в любом удобном месте к кузову автомобиля или соединяется с другим аналогичным кабелем.

Недостатком прямого подключения магнитолы от аккумулятора является то, что во время простоя магнитолы очень часто потребляют энергию (особенно китайская продукция малоизвестных брендов). В итоге, в один прекрасный день двигатель вашего автомобиля может попросту не завестись из-за разрядившегося в ноль аккумулятора. Именно поэтому мы советуем выполнять подключение одним из приведенных ниже методов.

Оптимальные варианты подключения автомагнитолы:

• через замок зажигания;
• через кнопку;
• через систему сигнализации.

Подключение автомагнитолы своими руками

Есть довольно «варварский», но в то же время простой способ подключения купленной магнитолы. Достаёте старое устройство из штатного отверстия, обрезаете штекерные провода от гаджета или от проводки автомобиля, а затем с помощью изоленты соединяете новые провода относительно гаммовой распиновки пучка.

Подключение автомагнитолы таким способом имеет свои недостатки. Он далеко не эстетичен, да и изолента — не такой надёжный фиксатор, как хотелось бы, поэтому в зимние холода, когда изоляция огрубеет, может произойти короткое замыкание. Можно, конечно, подстраховаться, включив в цепь зажимные клеммы или термоусадочные трубки, но это всё равно не даст никаких гарантий защиты от возможных проблем.

Но если потратить на подключение немного больше времени и установить международные контакты ISO, то это с лихвой окупится отсутствием «головной боли» как в зиму, так и в жаркую погоду, а также значительно упростит задачу при следующих заменах магнитолы. Достаточно только вытащить старое устройство из ниши, переподключить штекеры ISO и вставить гаджет на место.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.
