Устройство генератора 37.3701 автомобиля ваз 2108, 2109, 21099

Ремонт генератора «восьмерки»

Прежде всего потребуется определить причину поломки. Это осуществляется по следующим признакам:

• наличие нехарактерных для работы автомобиля звуков (стопор подшипников);
• невысокая производительность устройства (ослаб ремень генератора ВАЗ 2108, износились щетки);
• нестабильное выходное напряжение (выход из строя диодного моста).

Чтобы диагностировать поломку, прежде всего необходимо при помощи вольтметра замерить уровень напряжения на аккумуляторе. Для этого надо освободить обе клеммы и подключить устройство. Если электрогенератор в работоспособном состоянии, напряжение будет находиться в диапазоне 13,8-14,5 В. После этого нужно запустить мотор и прикоснуться рукой к крышке генератора для выявления уровня вибрации.

В случае сильного износа подшипников роторного вала вибрация будет довольно ощутимой. При исправной работе ее практически нет. Затем нужно проверить уровень ослабления ремня. Для этого следует заглушить двигатель и надавить на ремень пальцами. Он считается исправным при прогибе не более 1-1,5 см.

Приступаем к снятию агрегата с двигателя

Приступаем к снятию генератора ваз 2108, ремонт – будет следующим шагом:

• Отсоединяем от агрегата провода – они, как правило, красного цвета входят в две группы
• Первая группа из двух проводов прикреплена гайкой к болту, который расположен на задней крышке
• Вторая группа — из одного провода, соединена с клеммой агрегата посредством контактов «мама — папа», на той же задней крышке генератора.

Чтобы снять генератор с мотора, нам необходимо отвернуть пару гаек и один болт в определенной последовательности:

• Сначала откручиваем гайку, которая крепится к планке натяжителя приводного ремня (расположена в верхней части источника питания)
• Затем отвинчиваем болт, крепящий планку натяжителя к корпусу мотора, снимаем ее
• Третьим этапом отвинчиваем гайку от болта, который крепит кронштейн генератора на блоке двигателя

Некоторые нюансы, которые облегчат новичкам процесс снятия агрегата своими руками:

• Кронштейн, крепящий генератор, располагается в нижней части корпуса двигателя, под генератором. Отвинтив его гайку необходимо сразу снять приводной ремень со шкива самого агрегата
• Болт, крепящий генератор следует выдавливать влево из его кронштейна до упора в кузов либо в защиту агрегата
• Необходимо выкрутить два винта расположенных со стороны колеса (правого), которые крепят грязевую защиту к кузову
• Если болт, крепящий генератор по-прежнему упирается в какие-нибудь детали кузова, следует нажать на мотор одной рукой, одновременно вытаскивать болт, работая другой рукой.

Теперь, когда генератор снят с двигателя полностью, мы можем приступать к разборке.

Переходим к разборке

Для разбора электрогенератора вам просто необходимо иметь два важных инструмента:

• Съемник для подшипников
• Тиски

Они значительно облегчат а так же ускорят Вашу работу. Кроме них пригодится:

• Молоток
• Набор ключей (либо головок)
• Набор отверток

Теперь, когда мы запаслись необходимым инструментом, приступаем к разборке:

Воспользовавшись ключом на 19, откручиваем гайку, которая крепит крыльчатку на валу

• Для этого необходимо придерживать крыльчатку одной рукой, а другой рукой снимаем гайку, вращая ее против часовой стрелки
• Придется приложить определенные усилия, но эту гайку необходимо открутить
• Крыльчатка застопорена на валу шпилькой, после того, как сняли крыльчатку с вала нам необходимо вынуть эту шпильку

• Теперь переворачиваем агрегат вверх задней крышкой, откручиваем, используя ключ на 8 гайки (их четыре)
• Вытаскиваем четыре шпильки, освободившиеся при этом, и высвобождаем лицевую часть корпуса
• В этой части крышки расположен «передний» подшипник, который закреплен пластинами (этот подшипник со стороны привода выходит из строя чаще; причиной его выхода из строя может быть перетяжка ремня привода)
• Снимаем пластины, открутив гайки, затем выбиваем подшипник при помощи наставки из его посадочного места
• Для этого идеально подходит деревянная дощечка, которая по размерам совпадает с диаметром выбиваемого подшипника (можно использовать наставку из мягкого металла, подходящего размера)

• Теперь нам необходимы тиски: накручиваем гайку на роторный вал, зажимаем агрегат или точнее то, что еще не разобрали в тиски
• Его заднюю крышку срываем резким движением вверх с посадочного места
• Теперь, когда мы сняли крышки генератора, у нас зажат в тисках сам роторный вал, на котором находится «задний» подшипник в верхней части, как видим на фото внизу.

• Чтобы демонтировать подшипник с вала, нам необходим специальный съемник
• Надеваем съемник на подшипник и стаскиваем подшипник с вала

Теперь у нас руках есть два подшипника: «передний» (маленький) и «задний» (тот что побольше размером) — посмотрите внимательно на их маркировку, приобретайте такие же точно

• Этот совет распространяется на выпрямительный блок (диодный мост), который установлен в задней крышке
• Если на блоке видны повреждения, либо окись металлов – рекомендуем без лишних раздумий снять его (он крепится посредством четырех гаек к внутренней части крышки) и незамедлительно приобрести и установить новый

Особенности конструкции

Автомобили ВАЗ 2109 могут комплектоваться двумя моделями генераторных устройств. Это 37.3701 и 9402.3701.

Описание конструктивных элементов первого:

• 1 — поджимной штуцер;
• 2 — втулка;
• 3 — буферный штуцер;
• 4 — задняя крышка узла;
• 5 — болт, фиксирующий выпрямительное устройство;
• 6 — сам выпрямительный узел;
• 7 — вентиль этого устройства;
• 8 — конденсаторный компонент;
• 9 — задний подшипниковый элемент вала роторного устройства;
• 10 — контактные кольца;
• 11 — шкив роторного устройства;
• 12 — щетка, подключенная к выводу В регулятора;
• 13 — контакт 30, необходим для подсоединения потребителей энергии;
• 14 — контактный элемент 61 генераторной установки;
• 15 — щетка, подключенная к выходу Ш на регуляторном механизме;
• 16 — контакт В этого элемента;
• 17 — само регуляторное устройство напряжения в бортовой сети;
• 18 — шпилька для фиксации генераторного агрегата к натяжной планке;
• 19 — крыльчатка;
• 20 — вал;
• 21 — шайбы для фиксации подшипникового устройства;
• 22 — упорное кольцо;
• 23 — передний подшипниковый элемент шкива роторного устройства;
• 24 — обмотка ротора;
• 25 — полюсный наконечник этого устройства;
• 26 — еще одна обмотка;
• 27 — статорный механизм;
• 28 — передняя крышка генераторного узла.

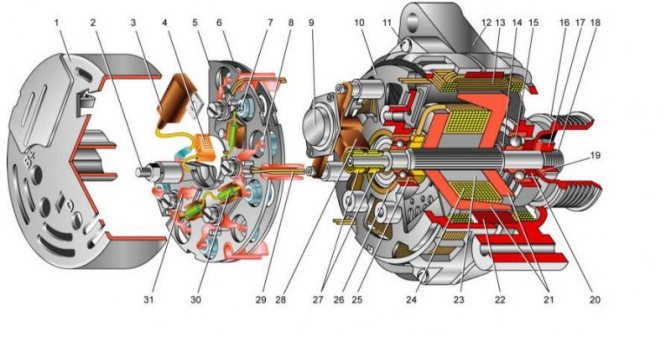

Схема модели устройства 37.3701 Конструкция агрегата 9402.3701:

• 1 — защитный кожух приспособления;
• 2 — контакт В+ для подключения электрооборудования машины;
• 3 — конденсаторное устройство;
• 4 — общий контакт дополнительных диодных элементов. Он подключается к выходу D+ на регуляторном приспособлении;
• 5 — фиксирующее устройство плюсовых диодов выпрямительного механизма;
• 6 — фиксатор для отрицательных диодных элементов;
• 7 — плюсовой диод;
• 8 — минусовой элемент;
• 9 — регуляторное устройство напряжения в электросети машины;
• 10 — задняя крышка генераторного агрегата;
• 11 — стяжной болт;
• 12 — передняя крышка генераторного агрегата;
• 13 — обмотка статора;
• 14 — упорное кольцо;
• 15 — передний подшипниковый элемент вала роторного механизма;
• 16 — вал;
• 17 — гайка;
• 18 — вал роторного механизма;
• 19 — конусообразная шайба;
• 20 — обычная шайба;
• 21 — полюсные наконечники роторного механизма;
• 22 — сердечник статорного устройства;
• 23 — втулка;
• 24 — обмотка роторного механизма;
• 25 — задний подшипниковый элемент шкива ротора;
• 26 — втулка подшипникового элемента;
• 27 — контактные кольца;
• 28 — держатель щеточного узла;
• 29 — контакты обмотки статорного механизма;
• 30 — дополнительный диодный элемент;
• 31 — общий контакт D.

Конструкция генератора 9402.3701 Карбюраторные силовые агрегаты оборудуются устройствами модели 37.3701, а инжекторы — 9402.3701. По конструкции эти узлы похожи, они являются синхронными электродвигателями переменного тока. Оснащаются встроенными выпрямительным блоком, основанным на кремниевых диодных элементах. А регуляторное устройство напряжения в них — электронное.

На автомобилях, выпущенных до 1996 года, в моделях 37.3701 использовались отдельные регуляторы и держатели щеток. В таких устройствах напряжение от вывода 30 поступало на контакт Б. В более поздних версиях данный параметр подается на выход В, поскольку Б отсутствует.

Причины по которым генератор ВАЗ 2109 — 2114 не дает зарядку.

Для нахождения причины по которой не работает генератор ВАЗ 2109 2114 или плохо даёт зарядку нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккумулятора.

Причиной неисправности в таком случаи может служить сам провод или места его соединения с диодным мостом или аккумулятором. Попробуйте зачистить клеммы соединения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не рассматривается, так как в таком случаи двигатель вообще бы не заводился.

Пункт второй: диодный мост и статор генератора.

Если на диодный мост приходит напряжение, а зарядка не идёт, то следует его проверить на работоспособность. Что бы узнать как это делается прочитайте статью «Проверка диодного моста ВАЗ 2109 — 2114» .

После проверки диодного моста ,при его исправной работе, прозваниваем обмотку статора. Для этого на мультиметре выбираем режим прозвонки и прикладываем щупы к первому и второму контакту статора, а потом к первому и третьему.

Если нигде нет обрывов движемся дальше.

Пункт третий: ремень генератора ВАЗ 2109 — 2114.

На карбюраторной версии ВАЗа был тонкий клиновой ремень, а на инжекторных моделях идёт широкий ремень с жилами, но принцип работы от этого не меняется. Зарядка может плохо идти из за проскальзывания ремня. Такая неисправность проявляется сильным свистом ремня. Так же ремень может начинать свистеть, когда включайте потребители энергии такие, как фары, подогрев стекла, вентилятор печки и т.д. Если слышите свист ремня, постарайтесь заменить его в ближайшее время т.к. это одна из причин по которой генератор ВАЗ 2109 -2114 плохо даёт зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109 -2114.

В якоре, как и в статоре не должно быть обрывов. Прозвоните его приложив щупы мультиметра к дорожкам для щёток.

Если якорь не прозванивается, следует его заменить.

Характерные неисправности и способы их устранения

Чтобы не допустить выхода из строя узла, необходимо обеспечить его качественное и своевременное обслуживание. Как видно по фото схемы, узел состоит из множества различных компонентов, поэтому вероятность его поломки при неправильном обслуживании достаточно высока.

Итак, в каких случаях производится ремонт генератора ВАЗ:

1. Не включается контрольная лампа на приборке, при этом узел и все оборудование работает нормально. Вероятнее всего, проблема заключается в обрыве цепи либо перегорании непосредственно самого индикатора. В некоторых случаях причина заключается в плохом контакте диода с проводкой, в этом случае необходимо только зачистить контакты разъема подключения.
2. Индикатор на приборке, а также сами приборы на контрольном щитке не работают. По всей видимости, причиной этому является выход из строя предохранительного элемента, который необходимо будет заменить. Также причина может заключаться в обрыве либо отпайке проводки.
3. Контрольная лампочка горит после запуска двигателя, при этом она пропадает после того, как водитель нажмет на газ. Суть проблемы кроется в том, что генераторный узел не возбуждается при небольших оборотах двигателя, в большинстве случаев это связано с отпайкой резисторных элементов в блоке. Проведите их диагностику и если нужно — заново пропаяйте их.
4. Еще одна неисправность — индикатор продолжает гореть при включенном моторе, при этом стрелка вольтметра на приборке находится в красной зоне. В этом случае причин проблемы может быть несколько. В первую очередь, это может быть проскальзывание ремешка — его необходимо поверить и при необходимости подтянуть. Также причина может заключаться в коротком замыкании либо пробое в диодных элементах обмотки, гораздо реже неисправность проявляется при выходе из строя регулятора напряжения.
5. Еще один признак — индикатор не горит при запущенном двигателе, но стрелка вольтметра на приборке находится в красной зоне. В этом случае сначала нужно произвести диагностику наличия контакта между разъемом регулятора, а также щетками. Если контакт нормальный, то проверьте щетки (они могут зависнуть), а также контактные кольца, для последних актуальна проблема окисления. Помимо этого, причина проблемы может крыться в выходе из строя регулятора напряжения, обычно речь идет об обрыве проводки между контактом и массой. Такие же симптомы появляются в случае короткого замыкания на положительных вентилях выпрямительного элемента.
6. При заведенном двигателе стрелка вольтметра расположена в красной зоне — такой симптом свидетельствует о повреждении регулятора напряжения. В частности, речь идет о коротком замыкании, которое может произойти между массой, а также контактом Ш. Проблему можно будет решить только путем замены регулятора.
7. Если узел работает значительно громче, чем обычно, причин тому может быть несколько. Во-первых, следует проверить работоспособность подшипниковых элементов, а также затянутость гайки шкива. В некоторых случаях громкая работа узла обусловлена скрипом щеток. Сами щетки могут быть некачественными, но возможно, что проблема заключается в попадании пыли на контактные кольца.

Нет зарядки Ваз 2109

>Во время езды на автомобиле всегда нужно обращать внимание идет ли зарядка аккумулятора. Аккумулятор Ваз 2109 нужен только для того, чтобы завести двигатель

Во время работы двигателя все электроприборы Ваз 2109 работают от . Естественно, если генератор перестает работать, то аккумулятора хватает ненадолго.Как понять, что пропала зарядка аккумулятора? На панели приборов есть штатный вольтметр. По его показаниям очень хорошо видно, работает генератор или нет. Когда двигатель Ваз 2109 работает, вольтметр должен показывать напряжение порядка 13.5 — 14 В. Если вы обратили внимание, что стрелка все время наклонена вправо, то есть напряжение бортовой сети менее 12В, значит нет зарядки от генератора. Также очень удобно смотреть напряжение бортовой сети Ваз 2109 с помощью цифрового тахометра. Он с точностью до десятых вольта меряет напряжение с генератора.

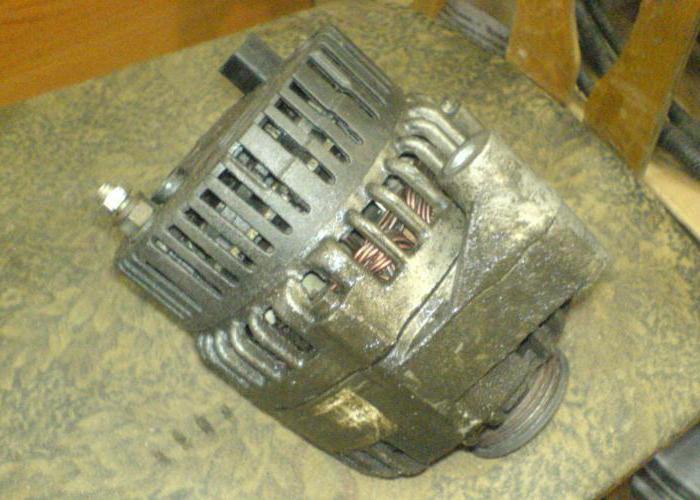

Генератор Ваз 2109

У меня недавно была такая ситуация: еду и вижу, что напряжение на вольтметре панели приборов около 11 Вольт. Ясно, что-то с генератором. Ну и как обычно, нет времени чтобы ремонтировать, на улице темно и холодно, гаража нет. Ну и как всегда ездить на машине нужно каждый день, без этого никак. Поэтому на ночь каждый день ставил аккумулятор на зарядку, а с утра полностью заряженный аккумулятор ставил на машину и ездил.Если ездить только в светлое время суток, то есть без фар, то аккумулятора может хватить на несколько дней. Если, как ездил я, приходится с утра ехать на работу в темноте, то вечером аккумулятор сядет полностью. Конечно, все зависит от того, как часто Вы будете глушить и заводить двигатель. Очень много энергии аккумулятора тратиться именно для вращения стартера, так же можно стараться ездить без , тогда аккумулятор нужен только для работы системы зажигания и световой сигнализации(стопы, повороты). До недавнего времени я считал, что каким бы севшим аккумулятор не был, то Ваз 2109 всегда можно завести с толкача. Оказалось это неправда. Есть определенная степень разряда, когда у стартера уже не хватает сил прокрутить коленвал, но на хватает. Толкнул, сунул передачу, завелась и все нормально. Однако, если аккумулятор полностью севший, у него не хватает силы даже на формирование искры. , не толкай, Ваз 2109 уже не заведется пока не подзарядишь аккумулятор. Но все таки, что же делать если пропала зарядка аккумулятора Ваз 2109?. Ясное дело, не каждый из нас электрик и может проверить генератор со всеми его диодами, стабилизаторами и коллекторами. Самое первое, что нужно сделать, если перестал работать генератор Ваз 2109 — это проверка щеток генератора. Понять, что у Ваз 2109 неисправны или стерлись щетки просто. Включаем зажигание и смотрим на панель приборов.

Проверка исправности щеток генератора Ваз 2109

Если щетки неисправны, то при незаведенном двигателе не будет гореть лампочка зарядки аккумулятора. Или она будет светиться совсем тускло. После того, как Вы заведете двигатель лампочка продолжит тускло светить. Тусклое свечение видно только в темноте, в светлое время суток его не разглядеть. Если щетки исправны, то на незаведенном двигателе лампочка зарядки аккумулятора ярко горит, завели — сразу тухнет. Сразу надо отметить, что на Ваз 2109 до 1993 года выпуска стоят щетки старого образца. На новых Ваз 2109 устанавливают щетки нового образца, сразу со стабилизатором напряжения. Однако в продаже присутствуют как новые так и старые образцы щеток Ваз 2109. Стоимость щеток генератора Ваз 2109 порядка 3-5$. Замена щеток генератора Ваз 2109 — это очень просто, последовательность следующая: 1. Откидываем массу от аккумулятора

Откидываем массу Ваз 2109

2. Отсоединяем фишку от корпуса щеток генератора и откидываем провода от центральной шпильки генератора.

Отсоединяем провода от генератора Ваз 2109

Провода откинуты

3. Теперь откручиваем два болта крепления щеток к корпусу генератора Ваз 2109. И потихоньку извлекаем щетки из корпуса генератора.

Откручиваем болты крепления щеток генератора Ваз 2109

4. Если вы хотите, чтобы новые щетки прослужили долго, то необходимо почистить коллектор генератора. Для этого ослабляем гайку на кронштейне крепления генератора, ослабляем ремень и снимем его. Берем мелкую наждачную бумагу, прижимаем ее к коллектору, а сами вращаем генератор с помощью приводного колеса. Таким образом с коллектора удаляются графитовые наплывы от предыдущих щеток. И износ новых щеток будет долгим. 5. Теперь вставляем новые щетки в корпус генератора Ваз 2109 и зажимаем их.

Щетки генератора Ваз 2109

6. Садим обратно все фишки и провода генератора Ваз 2109.

Щетки генератора Ваз 2109 заменены

Проверяем работоспособность генератора как было указано выше.

Проверка на исправность

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 осуществляется в случае выявления поломок в работе узла. Чтобы определить неисправности генератора, существует несколько способов. Наиболее оптимальным из них является диагностика с помощью мультиметра, но для ее осуществления вам также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем далее.

Итак, чтобы определить неисправности генератора мультиметром, выполните следующие действия:

1. В первую очередь, необходимо продиагностировать регулятор напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 ил ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электроцепи. Для проверки на тестере необходимо выставить режим замера напряжения. Итак, заведите двигатель и замерьте напряжение на клеммах аккумулятора либо на выводах самого генераторного узла. Если все нормально, то это параметр будет колебаться в районе 14-14.2 вольт. Затем нажмите на газ и еще раз проверьте параметр — он должен увеличиться, но не более, чем на 0.5 вольт. В том случае, если показатели на ВАЗ 2109 карбюратор или ВАЗ 21099 инжектор отличаются, это говорит о некорректном функционировании элемента. Вероятнее всего, реле напряжения ВАЗ 2109 придется заменить.
2. Далее, осуществляется диагностика диодного моста генератора. Сам мост состоит из шести элементов, трое из которых считаются положительными, а остальные три — отрицательными. Часть диодов имеют массу на аноде, а другая часть — на катоде. Чтобы проверить диодный мост генератора ВАЗ, тестер переводится в режим звука, то есть при замыкании выходов щупов вы сможете услышать характерный звук. От вас требуется произвести проверку каждого диода в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук доносится в обоих направлениях, это свидетельствует о том, что диод пробит. Наиболее оптимальным вариантом будет замена диодного моста.
3. Перед тем, как разобрать узел и произвести его ремонт, проверьте работоспособность статора, он представляет собой стальной цилиндр, внутри которого расположена обмотка механизма. Для диагностики нужно отключить выводы статора от диодного моста. Сначала осмотрите элемент визуально — на нем не должно быть следов повреждений или подгораний. Мультиметр выставляется в режим замера сопротивления. Сначала измерьте параметр сопротивления между выводом обмотки и корпусом (вывод можно использовать любой). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели составили 50 кОм, это говорит о необходимости замены генератора.
4. С помощью мультиметра также можно проверить работоспособность ротора — он представляет собой стальной стержень с намотанной обмоткой. на одном конце стержня располагаются кольца, по которым проходят щетки генератора ВАЗ. Вам необходимо демонтировать ротор и визуально осмотреть, в каком состоянии находится обмотка и подшипник генератора. Целостность обмотки можно проверить с помощью мультиметра, после чего производится замер параметра сопротивления между кольцам. Полученные показатели должны быть не более нескольких Ом. Замена щеток генератора ВАЗ 2109 требуется в случае их износа.

Диагностика узла тестером

Разборка генератора восьмерки

Чтобы провести полный ремонт, вам потребуется разобрать весь агрегат. Для этого:

1. Отсоедините провод питания регулятора напряжения и выкрутите два болта крепления его корпуса к задней крышке.
2. Головкой на «10» выкрутите все гайки, которыми крепится задняя крышка.
3. Аккуратно надавите на болты, чтобы их немного вынуть из передней крышки. Этим вы застопорите ротор — шляпки болтов упрутся в крыльчатку.
4. Выкрутите гайку, которой крепится шкив и крыльчатка к ротору.
5. Снимите шкив, старайтесь не потерять шпонку.
6. Извлеките болты.
7. Разъедините все части, используя плоскую отвертку.

Вот и все, теперь все составные части разложены, но потребуется еще провести несколько манипуляций для полной разборки — выпрямительный блок все еще соединен с обмотками статора. Но если вам нужно только заменить подшипники генератора ВАЗ-2108, снимать все остальное нет необходимости.

Сборка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Соберем после полной разборки генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

— Ключ на «8» (торцевой или головка)

— Ключ на «10» (торцевой или головка)

— Шлицевая среднеразмерная отвертка

— Крестовая среднеразмерная отвертка

Порядок сборки генератора 37.3701

Устанавливаем диодный мост (выпрямительный блок) в заднюю крышку генератора

Укладываем диодный мост вовнутрь крышки (нижняя часть подковы моста к кронштейну крепления генератора). См. фото выше. При этом пропускаем провод с наконечником через отверстие в задней крышке. Другой провод (вывод дополнительных диодов моста) устанавливаем в пластмассовую колодку на задней крышке (вывод «67» генератора). На наконечнике этого провода имеется металлический усик для фиксации, который нужно немного отогнуть. Продеваем через отверстие в диодном мосту и отверстие в крышке контактный болт. Он имеет пластмассовую втулку, которая вставляется в отверстие в крышке для изоляции болта от «массы». Временно фиксируем контактный болт гайкой М8 (ключ на «10»).

Устанавливаем статор генератора

Укладываем его в заднюю крышку. При этом пазы по бокам статора должны совпасть с отверстиями под стяжные шпильки в крышке. Присоединяем клеммы статора к диодному мосту. С обратной стороны крышки продеваем в отверстия три винта и крепим клеммы к мосту гайками М6 (ключ на «8»). На каждом винте должен быть установлен пластмассовый изолятор и скоба-ограничитель.

Вставляем подшипник в переднюю крышку генератора

Если подшипник извлекался из передней крышки при разборке генератора, то при сборке запрессовываем в нее новый. Можно использовать отрезок трубы диаметром равным внешнему диаметру подшипника. См. «Замена подшипников генератора 37.3701». Устанавливаем переднюю и заднюю защитные крышки подшипника. Стягиваем их винтами. Гайки на винтах под ключ на «8» расположены со стороны передней части крышки.

Собираем и устанавливаем ротор генератора

Если снимался задний подшипник, то напрессовываем на вал ротора новый (отрезком трубы равным по диаметру внутреннему кольцу подшипника). Надеваем на вал ротора упорное кольцо. Насаживаем переднюю крышку с подшипником. Вставляем ротор задним подшипником в посадочное отверстие в задней крышке генератора.

Стягиваем генератор длинными болтами

Продеваем четыре длинных стяжных болта через отверстия в крышках генератора (со стороны передней крышки). Затягиваем гайки болтов ключом на «10» крест накрест.

Устанавливаем шкив генератора

Вставляем в паз на валу ротора шпонку. Насаживаем на вал шкив. Затягиваем при помощи ключа на «19» гайку шкива.

От проворачивания его можно удерживать при помощи продетой насквозь отверткой.

Устанавливаем конденсатор

Крепим конденсатор винтом к задней крышке генератора при помощи шлицевой отвертки. Отворачиваем гайку на контактном боте генератора (вывод «30»). Надеваем на болт вывод конденсатора. Закрепляем его гайкой.

Устанавливаем регулятор напряжения

Вставляем регулятор напряжения щетками вовнутрь отверстия в задней крышке генератора (щетки должны стать на коллектор ротора). Закрепляем его на крышке двумя винтами, используя крестовую отвертку. Присоединяем наконечник провода идущего с диодного моста к выводу на регуляторе напряжения.

Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 полностью собран

Примечания и дополнения

— На автомобилях до 1996 года выпуска регулятор напряжения генератора 37.3701 состоял из двух частей: собственно самого регулятора и щеточного узла. Это две отдельные детали. После 1996 года это единый узел.

— Конструкция шкива генератора 37.3701 может различаться. Шкив может быть цельным: крыльчатка и шкив – единый узел (как в описанной выше инструкции по сборке генератора), либо может состоять из отдельных деталей: крыльчатки и шкива, состоящего из двух половинок. Порядок установки такого шкива на вал ротора следующий: шайба, шпонка, крыльчатка, распорная шайба, две половинки шкива, еще одна шайба, гайка.

Еще статьи по генератору 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Замена подшипников генератора ваз 2114

Рано или поздно в жизни любого автолюбителя наступит момент, когда необходимо будет заменить подшипник генератора.

Неисправность подшипника приводит к следующим последствиям:

• Деформация формы вала – в последствие, к замыканию стали ротора на сталь статора. После этого генератор станет непригоден и не сможет выполнять свои функции. Замена и ремонт генератора обойдется гораздо дороже, чем замена простого подшипника.
• Наведение уравнительных токов в подшипниках и ухудшению наведения магнитной индукции в обмотке статора, что приводит к плохому заряду аккумулятора.

Для определения состояния подшипника, достаточно провернуть вал ротора и если присутствует дребезжание или вибрация, то подшипник нужно срочно заменить.

1. Для того чтобы поменять подшипник, нужно вначале снять генератор. Для этого отключаем аккумулятор и откручиваем минусовые провода с генератора. Затем вытаскиваем из штекера плюсовой провод и откручиваем все болты крепления генератора. Снимаем ремень и вытаскиваем генератор наружу.
2. Теперь, самое время приступить к разборке генератора. Первым делом откручиваем щеткодержатель и извлекаем щетки. Затем откручиваем 4 болта, которые закручены вдоль генератора и аккуратно извлекаем статор (предварительно открутив диодный мост, чтобы не мешался), чтобы не повредить медную изоляцию обмоток, потому что, в дальнейшем, поврежденная изоляция приведет к коротким замыканиям между витками обмотки. Открутите, также, гайку со стороны шкива вала ротора.
3. Теперь берем универсальный съемник и с его помощью снимаем шкив с вала ротора крыльчатку охлаждения. Задняя крышка снимается с вала вместе с подшипником.
4. Установка нового подшипника производится только при помощи пресса. При этом, применять ударные инструменты для монтажа подшипника строго запрещается, потому что это приведет к повреждению заменяемой детали. В процессе установки нужно контролировать, плотность посадки подшипника и правильность его установки относительно детали, на которую производится монтаж. Это значит, что нужно убедиться, что подшипник встал именно на свое место. Не исключено, также, применение специальных съемников, которые не создают ударных нагрузок на подшипник.
5. Покрутите вал, относительно подшипника, и убедитесь, что отсутствуют вибрации при вращении. Подшипник должен вращаться равномерно и беззвучно.
6. Устанавливаем крыльчатку и вставляем вал в заднюю крышку генератора.
7. Установите шкив вала и закрутите гайку как можно туже.
8. Установите диодный мост и поставьте статорную обмотку. При установке стоит также соблюдать аккуратность и исключить возможность повреждения изоляции обмоток.
9. Устанавливаем статор на место и закручиваем 4 болта для скрепления обоих частей статора. Устанавливаем щеточный аппарат. Если щетки достаточно износились, то их, также, можно заменить.
10. После сборки генератора, еще раз проверяем качество установки с помощью ручного вращения вала. Если вибрации и подозрительные звуки отсутствуют, то можно приступать к установке генератора на автомобиль.
11. Первым делом, устанавливаем генератор на нижнюю ось, подгибаем его к двигателю и одеваем ремень. Теперь затягиваем все болты крепления, при этом нужно держать натяжение ремня при помощи лома. Натяжение должно быть средним, иначе возможен обрыв ремня, или его проскальзывание.

Заводим двигатель и прислушиваемся. Если подозрительных звуков не обнаружено, значит, замена выполнена в соответствии с инструкцией. На этом все, удачи на дорогах!

Технические характеристики генератора 9402.3701

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора
вращается в подшипниках, установленных в крышках. Смазка,
заложенная в подшипники на заводе, рассчитана на весь срок
службы генератора. Задний подшипник генератора 9402.3701
напрессован на вал ротора и поджимается задней крышкой через
пластмассовую втулку, передний подшипник запрессован и
завальцован в передней крышке и заменяется только вместе с ней.
Его внутренняя обойма вместе с упорным кольцом и шайбой зажата
гайкой между шкивом и ступенькой на валу ротора. Передний
подшипник генератора 37.3701 стянут четырьмя винтами между
внутренней и наружной шайбами и может заменяться отдельно от
передней крышки. Задняя часть генератора 9402.3701 закрыта
пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная
по схеме «звезда» (выводы фазных обмоток имеют общую точку).
Вторые концы фазных обмоток соединены с выпрямительным мостом,
состоящим из шести кремниевых диодов (вентилей) — трех
«положительных» и трех «отрицательных». Вентили запрессованы в
две подковообразные алюминиевые пластины-держатели в
соответствии с полярностью (положительные и отрицательные — на
разных пластинах); на одной из пластин также находятся три
дополнительных диода, через которые питается обмотка возбуждения
генератора после пуска двигателя. Пластины объединены в
выпрямительный блок, закрепленный на задней крышке генератора
(под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы
припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки.
Контактные кольца генератора (9402.3701) уменьшенного диаметра
для понижения окружной скорости вращения и уменьшения износа
щеток. Щеткодержатель конструктивно объединен с регулятором
напряжения и закреплен на задней крышке генератора. Регулятор
напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор
напряжения представляли собой отдельные узлы (напряжение от
клеммы «30» генератора подавалось на вывод «Б» регулятора
напряжения). Теперь напряжение подается только к выводу «В»
(вывод «Б» отсутствует). По своим характеристикам новый и старый
регуляторы напряжения одинаковы и в сборе со щеткодержателем
взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе
системы зажигания и снижения помех радиоприему между выводами
«положительных» и «отрицательных» вентилей (между «+» и «массой»
генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ,
расположенный на выпрямительном блоке генератора 9402.3701 и
задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения
генератора (вывод «D» генератора 9402.3701 и «В» генератора
37.3701) подводится через контрольную лампу в комбинации
приборов (лампа при этом горит) и подсоединенные параллельно ей
резисторы. После пуска двигателя обмотка возбуждения питается от
дополнительных диодов выпрямительного блока (контрольная лампа
гаснет). Если после пуска двигателя лампа горит, это указывает
на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к
«массе» автомобиля, а «плюс» — к выводу «В+» генератора
9402.3701 («30» генератора 37.3701). Обратное включение приведет
к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять
аккумуляторную батарею (особенно на двигателях, оснащенных
системой впрыска). Возникающие при этом броски напряжения в
бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети
автомобиля при подключенном генераторе) следует проверять под
напряжением не выше 15 В, более высокое напряжение (например,
при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением
генератор следует снять, а выводы обмоток — отсоединить от
выпрямительного блока и регулятора напряжения
