Как сделать универсальный съемник подшипников ступицы своими руками? читай и мастери

Виды съемников подшипников ступицы

Изучите сводную таблицу, в которой представлены несколько основных типов ССП, а так же конкретные рекомендуемые модели.

Тип и модель	Применение	Средняя цена, руб.
С 3-лапами	Снятие деталей с осей и валов, в том числе обойм шарикоподшипников задних ступиц.	2000-3000

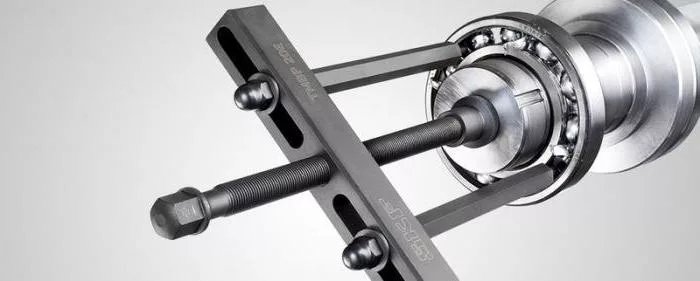

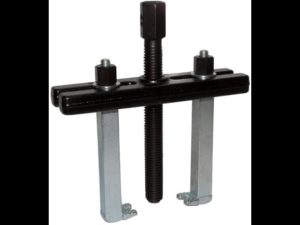

С 2-лапами	Снятие деталей с осей и валов, в том числе подшипников ступиц задних колёс.	1000-2000
Чашечный с набором оправок	Снятие и запрессовка деталей в отверстия, в том в поворотные кулаки и подшипники ступиц передних колес.	6000-8000

Какие съемники нужны для снятия и запрессовки ступичных подшипников

Для переднего и заднего колеса рекомендуется использовать два вида инструмента: с тремя или двумя лапами и чашечный съемник – это минимальный набор съемного инструмента для правильного и безопасного снятия и запрессовки деталей ступичных узлов.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

• Запрессовать подшипники;
• Поставить стопорные кольца;
• Собрать кулаки;
• Монтировать на них новые подшипниковые компоненты;
• Монтировать узел на ступицы;
• С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Устранение люфта

Для устранения люфта 1-1.5 мм процедура почти одинакова для всех автомобилей:

• Ослабляются болты на ступице, которая подвергается регулировки;
• Выбивается защитный колпачок, закрывающий гайку регулировки, для этого можно использовать отвертку и молоток;
• Вытаскивается стопор, предварительно сжав его круглогубцами, или отогнав фиксирующие усики;
• С помощью специальных ключей или отвертки закручивается ступичная гайка до упора, после чего ее необходимо ослабить на одну четверть оборота;
• Далее ещё раз проверяется люфт, затем прокручивается колесо в обе стороны. Если гул, пощелкивание, или другие посторонние звуки, остались необходима замена обойм.

На заметку! Цилиндрические ступичные подшипники не регулируются.

Давайте для примера рассмотрим замену ступичного обойм автомобиля ВАЗ – 2110

Для выпрессовки ступичного подшипника потребуется инструмент:

• специальные зажимы или слесарные тиски;
• набор для выпрессовки и запрессовки ступичных подшипников;
• набор, отверток и тонкие плоскогубцы;
• гаечные ключи, съемник для снятия втулок, молоток;
• динамометрический ключ;
• смазка литол или зарубежный аналог

Ступицы переднеприводных и заднеприводных автомобилей различные. Поэтому отличаются и операции для смены. Схожесть конструкций в том, что изделий два – внутренний и наружный. Наружный подшипник всегда находится в ступице, а у внутренних конструкция разная, например, у переднеприводного автомобиля внутренний находится в поворотном кулаке. Имея навыки по замене обойм с этими также проблем не возникнет. Еще для заднепроходного автомобиля скорее всего потребуется специальный съемник. Все приспособления нужны для того чтобы не повредить посадочную поверхность под внутренние и наружные втулки.

Снимается передний колпачок с диска

При его снятии необходимо обратить внимание на плотность посадки в гнезде. Плотная посадка хорошо защищает от грязи внутреннюю часть втулки;
При помощи отвертки выводим стопор ступичной гайки, предохраняющий ее от раскручивания;
Затем слегка ослабляется гайка ключом, но полностью не откручивается;
Откручиваются гайки крепления нужного колеса

Для этого предварительно ослабляются гайки крепления на неподдомкраченном колесе;
Снимается суппорт тормозных дисков, открутив болты их крепления. Лучше сразу его подвесить его на проволочные петли чтобы не мешали дальнейшей работе;
Снимается тормозной диск, открутив крепление диска к ступице;
Выкручивается до конца ступичная гайка и снимается шайба;

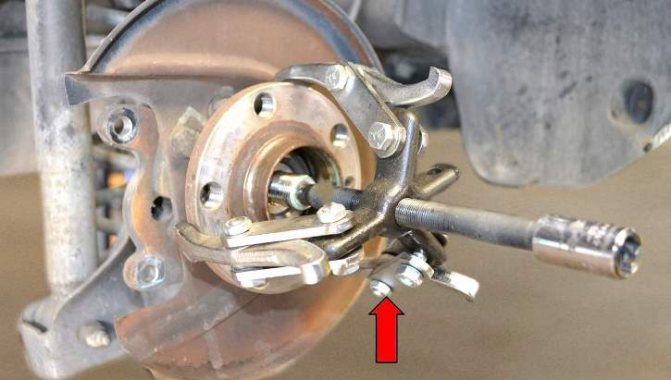

Специальный съемником снимается ступица из поворотного кулака;
У заднеприводных автомобилей марки ВАЗ это процедура не займет по времени. Переднеприводные автомобили требуют чуть больших усилий: откручивается крепление шаровой опоры к поворотному кулаку; снимается ШРУС;
Зажимается поворотный кулак специальные зажимы или тисы, снимается стопорное кольцо с помощью специального приспособления достаются обоймы;
Для заднеприводных автомобилей выпрессовываются подшипники из втулочной части, для этого может понадобится съемник;
Очищаются поверхности втулок от загрязнений;
Устанавливается внутренний подшипник в поворотный кулак с помощью специального набора для выпрессовки и запрессовки ступичных подшипников;
На автомобилях ВАЗ заднего привода подшипники запрессовываются в ступицу. Имеющиеся уплотнительные сальники лучше заменить на новые;
Смазываем посадочную поверхности втулок литолом;
Производится сборка ступиц в обратной последовательности;
Гайка ступицы затягивается с усилием в соответствии с руководством на ремонт данной марки. Контроль производится динамометрическим ключом.

Как отвернуть ступичную гайку — деликатный способ

• Трубчатый торцевой гаечный ключ — «вороток». Инструмент должен быть изготовлен из высокопрочной стали.
• Мощная отвертка.
• Железная труба.
• WD-40.
• Металлическая щетка.

1. Очищаем резьбу от загрязнений, используя щетку с металлической щетиной. Теперь следует пропитать ступичную гайку проникающей смазкой. Например, WD-40.
2. Пропитываем проникающей смесью ступицу. На 10-15 минут можно передохнуть, а затем следует надеть на гайку головку от ключа и несколько раз ударяем по ней молотком, постепенно повышая силу удара. Только не переусердствуйте: смысл данного действия в том, чтобы произвести небольшую деформацию гайки, за счет этого снять ее будет легче. И сразу после ударов следует попытаться открутить ступичную гайку на ВАЗ или машине другой марки.

Способы замены

Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.

Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.

Первый способ

Вынимаем стопорное кольцо

1. Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
2. Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
3. По завершению работ по смене, выполняется обратная сборка узла.

Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.

Второй способ

Тут вам предстоит выполнить следующие шаги:

Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник

После этого ступица полностью снимается;
Далее используйте верстак;
На верстаке выполните замену элемента, а затем поставьте его на место;
Важно соблюдать правильную последовательность обратной сборки

Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.

Советуем выполнить несколько действий:

• Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
• Выбейте болты кулака;
• Демонтируйте крепежные элементы из шаровой нижней опоры;
• Выбейте подшипник из ступицы;
• Демонтируйте стопорные кольца;
• Распрессуйте тисками подшипники;
• Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.

Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.

Третий способ

Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.

Согласно третьему способу замены, процесс выполняется следующим образом:

• Вам потребуется полностью демонтировать всю стойку;
• Воспользуйтесь специальными тисками;
• В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.

Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.

Замена ступичного подшипника ВАЗ 2110 считается занятием не из приятных, так как имеются некоторые трудности. Нужно обладать ловкостью, хитростью, силой и интеллектом (что-то вспомнились компьютерные игры, наверняка, многие поймут). Своими руками все работы можно сделать без особого труда.

На десятках и аналогичных машинах эта процедура займет не более часа (при условии хорошей подготовки). Если честно, случалось ремонтировать 12-ку, которая лет 7 просто ездила и хозяин не заглядывал в нее. Там все сложно было, причем попутно приходилось менять очень много элементов – тормозные диски, шланги, шаровые.

Какие необходимо подготовить инструменты для работы

В первую очередь следует сделать хорошее освещение в гаражном помещении, так как размер подшипника передней ступицы ВАЗ-2110 имеет небольшие размеры, и чтобы замена неисправного компонента прошла правильно и эффективно, автолюбитель должен видеть все детали хорошо.

Лучше всего поставить машину на специальную яму для осмотра и ремонта, чтобы операция прошла быстрее, а работа была удобной. Стоит отметить, что замена подшипника задней ступицы проводится намного легче, чем передней. Но все же, придерживаясь рекомендаций и проводя ремонт поэтапно, можно своими руками сделать всю работу, как говорится, «на отлично».

Подготавливают для нее следующие инструменты:

1. Автомобильный съемник для легкого демонтажа непригодного подшипника, относящегося к передней ступице.
2. Заранее приготовленный отрезок прочной металлической трубы, который называют «оправкой». Он потребуется для выбивания ступицы в машине.
3. Автомобильная головка, оснащенная 30-м воротком.
4. Накидные ключи на 19 и 17.
5. Новые качественные подшипники.

По мнению опытных специалистов, замена подшипника, относящегося к области передней ступицы, для автомобильного транспорта ВАЗ-2110 будет качественной, если автовладелец приобретет новую деталь, изготовленную российскими производителями. Цена на российский материал не сильно отличается от китайского аналога, поэтому не стоит пытаться сэкономить несколько рублей, а приобрести в итоге малонадежный компонент.

Как же проверить ступичный подшипник?

Процедура довольно простая и банальна: после длительной езды нужно дотронутся до того места колеса, откуда исходит посторонний звук. Если оно горячее по сравнению с другой стороной, это первый признак, что нужно менять подшипник.

Можно и более детально провести диагностику. Поднять авто домкратом, перед этим открутив болты колес. Подставить противооткатные упоры, и полностью поднять ту сторону, что проверяете.

Потом нужно взять колесо и покачать его с максимальным усилием. Если будет глухой стук, нужно попросить друга, чтобы он нажал тормоза. Провести процедуру вновь, если стук пропал, значит нужно заменить подшипник ступицы.

Какой подшипник лучше выбрать?

Эта деталь может быть, как русского, так и иностранного производства. Многие мастера советуют вологодские они не плохого качества и самарские подшипники.

Качество не плохое, и цена значительно меньше. Китайские подделки не рекомендуется брать. Подшипник ступицы имеет размеры 64/34/37 миллиметров.

Что до инструментов, если у вас нету съемника для снятия подшипника передней или задней ступиц машин марки Ваз и тем более нет вообще не какого опыта по ремонту, то в таком случае начинать работу не стоит и необходимо обратится на СТО.

Хотя если есть хоть какие то навыки, то подшипник можно выбить и подручными средствами.

Также понадобится, торцовый ключик (головка) на тридцать и ключи на семнадцать и девятнадцать.

Замена подшипника ступицы переднего колеса

Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля. Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Снимаем колесо.

Поддев отверткой, снимаем защитный колпак ступицы. Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.

Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах. Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.

Головкой «на 30» ослабляем затяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо. Отворачиваем до конца гайку подшипника ступицы…

…и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Снятие диска тормозного механизма переднего колеса»). Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»). Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака. Для этого подсоединяем шаровую опору к кулаку…

Три способа, как снять и заменить ступичный подшипник ВАЗ 2110

Рассмотрим 3 варианта когда требуется замена передних ступичных подшипников ваз 2110.

Способ №1. Суть заключается в замене подшипника ступицы с применением съемника, без удаления поворотного кулака (без снятия стойки). Плюсом такой замены является отсутствие нужды ослаблять крепления развала. Работать лучшего всего на подъемнике либо на смотровой яме. Неудобство заключается в выбивании ступицы и последующей выпрессовке. Вы рискуете испортить подшипник еще до замены.

Процесс замены этим методом, после выполнения операций 1-4, изложенных выше:

1. Съемником вынимаем подшипник из узла
2. Этим же съемником запрессовываем новую деталь обратно в ступицу
3. Собираем все в обратном порядке (в начале статьи).

Способ №2. Является наиболее трудоемким. Подходит при невозможности замены методом №1, или в том случае если вы хотите выполнить полноценный ремонт «ходовки».

1. Снимаем наконечник у рулевой тяги, открутить все гайки, необходимые для прикрепления к кузову.
2. Установить стойку в тиски
3. Поменять подшипник ступицы переднего колеса на снятой стойке автомобиля
4. Собираем всё в обратном порядке (в начале статьи)

Способ №3. Намного легче метода №2, так как обходимся без съёмника, но есть затруднение при его выполнении, а именно, дальнейшие проблемы с регулировкой развала при сборке (в предыдущем способе не снимали стойку).

1. Демонтируем кулак и снимаем ступицу полностью
2. Вынимаем стопорное колечко
3. Переходим на тиски, где выпрессовываем старый п/ш
4. Отчищаем ступицу внутри от смазки и грязи

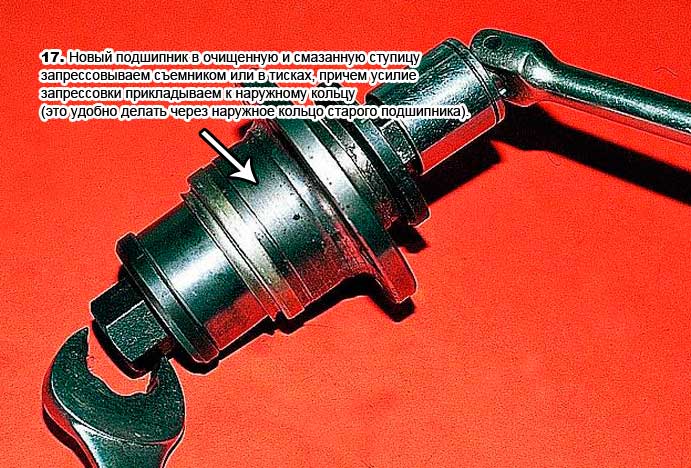

5. Монтируем новый подшипник в тисках с помощью молотка и оправки или съемника
6. Собираем узел в обратном порядке (см. пункты 1-4 в начале статьи)

1.6.3 Размеры крепежа

Размеры крепежа

По многим причинам изготовители автомобилей все шире и шире применяют метрический крепеж

Однако, важно знать разницу между используемым иногда стандартным (называемым также американским, или стандарта SAE) и более универсальным в системе мер метрическим крепежом, так как, не смотря на внешнюю схожесть, они не являются взаимозаменяемыми

Все болты, как стандартные, так и метрические классифицируются по диаметру, шагу резьбы и длине. Например, стандартный болт 1/2 — 13 х 1 имеет пол дюйма в диаметре, 13 витков резьбы на один дюйм и длину 1 дюйм. Метрический болт М12 — 1.75 х 25 имеет диаметр 12 мм, шаг резьбы 1.75 мм (расстояние между соседними витками) и длину 25 мм. Оба болта внешне практически идентичны, однако не являются взаимозаменяемыми.

В дополнение к перечисленным признакам как метрические, так и стандартные болты могут быть идентифицированы путем осмотра головки. Для начала, расстояние между лысками головки метрического болта измеряется в мм, тогда как у стандартного — в дюймах (то же справедливо и для гаек). Как следствие, стандартный гаечный ключ не годится для использования с метрическим крепежом, и наоборот. Кроме того, на головках большей части стандартных болтов обычно имеются радиальные зарубки, определяющие максимальное допустимое усилие затягивания болта (степень прочности). Чем больше количество зарубок, тем выше допустимое усилие (на автомобилях обычно применяются болты со степенью прочности от 0 до 5). Класс прочности метрических болтов определяется цифровым кодом. Цифры кода обычно отливаются, как и для стандартных, на головке болта (на автомобилях обычно применяются болты классов прочности 8.8, 9.8, и 10.9).

Маркировка класса прочности болтов (вверху – стандартные/SAE/SS, внизу – метрические).

Также по меткам класса прочности стандартные гайки могут быть отличены от метрических. Для идентификации прочности стандартных гаек применяются точечные метки, проштамповываемые на одной из торцевых поверхностей гайки, в то время как маркировка метрических гаек производится с помощью опять-таки цифр. Чем больше количество точек, или чем выше значение цифрового кода, тем выше допустимое усилие затягивания гайки.

Торцы метрических шпилек также маркируются в соответствии с классом их прочности. Крупные шпильки маркируются цифровым кодом, тогда как на более мелкие наносится маркировка в виде геометрической фигуры.

Следует заметить, что значительная часть крепежа, в особенности класса прочности от 0 до 2, вообще не маркируется. В этом случае единственным способом отличия стандартного крепежа от метрического является измерение шага резьбы, или сравнивание резьбы с однозначно идентифицированной.

Стандартный крепеж часто называют также, в противоположность метрическому, крепежом стандарта SAE, однако, следует помнить, что под классификацию SAE попадает лишь мелкий крепеж. Крупный крепеж с неметрической резьбой является крепежом американского стандарта (USS).

Так как крепеж одного и того же геометрического размера (как стандартный, так и метрический) может иметь различные классы прочности, при замене на автомобиле болтов, гаек и шпилек следует уделять внимание соответствию класса прочности устанавливаемого нового крепежа классу прочности старого. Маркировка класса прочности стандартных шестигранных гаек

Маркировка класса прочности стандартных шестигранных гаек

Класс прочности	Идентификация класса
Шестигранная гайка — класс прочности 5
Шестигранная гайка — класс прочности 8

Маркировка класса прочности метрических шестигранных гаек

Класс прочности	Идентификация класса
Шестигранная гайка — класс прочности 9
Шестигранная гайка — класс прочности 10

Маркировка класса прочности метрических шпилек

Размеры/маркировка класса прочности стандартных (SAE и USS) болтов

G — Маркировка класса прочности L — Длина (в дюймах) T — Шаг резьбы (количество витков на дюйм) D — Номинальный диаметр (в дюймах)

Размеры/маркировка класса прочности метрических болтов

P — Класс прочности L — Длина (в мм) T — Шаг резьбы (расстояние между соседними витками в мм) D — Номинальный диаметр (в мм)

Размеры метрических резьб

М-6	9 — 12 Н•м
М-8	19 — 28 Н•м
М-10	38 — 54 Н•м
М-12	68 — 96 Н•м
М-14	109 — 154 Н•м

Размеры трубных резьб

1/8	7 — 10 Н•м
1/4	17 — 24 Н•м
3/8	30 — 44 Н•м
1/2	34 — 47 Н•м

Размеры резьб американского стандарта

1/4 — 20	9 — 12 Н•м
5/16 — 18	17 — 24 Н•м
5/16 — 24	19 — 27 Н•м
3/8 — 16	30 — 43 Н•м
3/8 — 24	37 — 51 Н•м
7/16 — 24	55 — 74 Н•м
7/16 — 20	55 — 81 Н•м
1/2 — 13	75 — 108 Н•м

Причины поломки

Несмотря на то, что изделие сделано из качественной стали, замена ступичного подшипника ваз 2110 требуется по следующим причинам:

При большом пробеге автомобиля. Такая величина может достигать 70-120 тыс. км. В этом случае полностью изнашиваются все элементы подвески, в том числе и подшипник. Во время движения машины отчетливо слышатся хрустящие звуки.

Нарушение герметичности. В изделии присутствуют кожухи, под которыми находится смазка. Сделаны они из пластмассы или резины. В случае их нарушения, смазочный материал быстро вырабатывается. Через несколько тыс. км сухие, трущиеся детали быстро изнашиваются. Об этом дает знать специфичный гул.

В случае неаккуратной езды. Динамические удары, являющиеся следствием попадания колес в ямы, разрушают подшипник.

Неверная установка

При монтаже подшипника важно не допустить его перекоса. Вследствие неравномерного износа он быстро выйдет из строя.

Перетяжка при регулировке

В этом случае идет сильный перегрев узла. Работа, при температурных условиях, превышающих норму, понижает ресурс подшипника.

Съемник ступичного подшипника ваз своими руками

Ваз 2110Съемник ступичного подшипника ваз своими руками

Передний и задний ступичный подшипник – это устройства, которые поддерживают часть опоры автомобиля. их функция – зафиксировать вал или ось. Когда элемент приходит в негодность, поездки отменяются, остается заняться ремонтом. Мы расскажем, как самостоятельно заменить этот узел.

Для чего нашей машине ступичный подшипник?

Этот элемент обеспечивает свободное вращение или качение, в зависимости от детали, которую он фиксирует. Также у него есть вторая функция, которую он выполняет, это надежное восприятие нагрузки и стабильная передача на другие элементы. Если рассматривать этот подшипник, то он, чаще всего, применяется в конструкции легковых и грузовых автомобилей.

Как передний, так и задний ступичный подшипник, выдерживает огромное количество нагрузок, поэтому обладает высокой прочностью. Высокое давление оказывается на них при торможении или при наборе скорости во время езды.

Принцип работы данной детали очень прост: она обеспечивает ровное вращение колеса вокруг своей оси. Задние и передние подшипники выполняют одну и ту же функцию, но само устройство деталей отличается друг от друга.

Когда необходима замена ступичного подшипника?

Есть ряд причин, которые могут привести к быстрому износу или выводу из строя ступичных подшипников. Одна из них – была произведена неправильная установка и некорректно отрегулирован зазор.

Если в итоге он будет слишком большим или слишком маленьким, срок работы элемента значительно уменьшится. Определить данную неисправность возможно только внешне.

Никакого дискомфорта при езде вы испытывать не будете, также никаких шумов или скрежетов автомобиль издавать не будет, естественно, до поры до времени, пока авто просто не встанет намертво с рассыпавшимся подшипником.

Именно поэтому после ремонта или даже покупки автомобиля следует посмотреть самому, как именно расположен подшипник.

Причиной поломки может быть повреждение или деформация тел качения. В данном случае вы сможете услышать шум во время движения автомобиля.

Решение данной проблемы одно – замена заднего или переднего ступичного подшипника своими руками или в автосервисе. И еще одной проблемой может стать потеря смазочного материала, если была нарушена герметичность, тогда деталь остается только заменить.

Лучше всего не допускать данной проблемы и проверять каждые 30 тысяч километров наличие смазки на подшипнике.

Съемник ступичных подшипников или как сделать демонтаж?

Итак, перейдем к главному вопросу нашей статьи, как поменять ступичный подшипник. Перед заменой необходимо произвести демонтаж.

Производится он следующим образом: сначала блокируем колесо, выкручиваем болты крепления колеса и откладываем их в сторону. Далее на домкрате поднимаем автомобиль и фиксируем его.

Аккуратно извлекаем тормозные детали, и главное, не отсоединяем гибкий шланг. Теперь снимаем тормозной диск и защитный кожух, если такой имеется на вашей модели автомобиля.

Дальше снимаем уплотнительное и стопорные кольца, а также другие детали фиксации, которое имеются на вашей модели автомобиля. Используя съемник ступичных подшипников, демонтируем внутреннее кольцо со ступицы и переустанавливаем кольцо подшипника другой стороной.

Затяжка ступичного подшипника – осуществляем монтаж детали

Демонтаж произведен, теперь необходимо выполнить сам монтаж. Здесь работа предстоит сложнее и кропотливее. Выполняем все внимательно и поочередно, согласно следующей инструкции.

Сначала смазываем внутреннюю часть посадочной поверхности, устанавливаем на место стопорное кольцо. Затем запрессовываем новый подшипник полностью в поворотный кулак. В данном случае необходима сильная затяжка элемента

Хотелось бы обратить ваше внимание на то, что два внутренних кольца должны держаться все время в одном комплекте с подшипником

Дальше происходит установка второго стопорного кольца. Производим соединение стопорного кулака со стойкой и закрепляем с необходимым усилием. Главное – не оставить люфт ступичного подшипника при соединении деталей.

Далее устанавливаем механизм в сборе на полуось и производим установку остальных деталей в обратном порядке.

Остается снять машину с домкрата и проехаться по ровной поверхности, проверить, насколько равномерно и плавно катится ваш автомобиль.

Какие подшипники стоят на генераторе ВАЗ 2114 — сколько стоит, какие номера и размеры

При выборе запчастей у автомобилистов возникают следующие типовые вопросы:

1. Какие номера у подшипников генератора?Ответ: Маркировка (номера):- по ГОСТу: 6-180303 С17, 6-180203 С17;- по ISO: 6303.2RS, 6203.2RS.

2. Какие подшипники стоят на генераторе ВАЗ 2114 ?Ответ:В генераторе ВАЗ 2114 (инжектор), завод изготовитель предусмотрел закрытые шариковые радиальные однорядные со смазкой.

3. Сколько стоит подшипник генератора?Ответ:Стоимость комплекта из двух ширикоподшипников российского производства составит 300-350 рублей.

4. Размеры подшипников генератора?Ответ:Подробную информацию по размерам деталей читайте в статье «Замена подшипников генератора ВАЗ 2110»

Виды инструментов по типу захвата

• Скользящий;
• Поворотный;
• Конический;
• С сепаратором;
• Универсальный.

Скользящий съемник

Он имеет два захвата, свободно перемещающиеся вдоль балки с резьбовым отверстием.

Используется для съёма внутренних и внешних подшипников. Для смены назначения надо переставить захваты с максимальным раствором от 10 до 80 см. Упоры для силового болта не дают подшипнику сместиться. Также в наборе имеются сменные наконечники.

С поворотными захватами

Они имеют разную конструкцию. Захваты стопорятся при помощи болтов.

Бывают инструменты с двухсторонним и трехсторонним захватом. На теле устройства есть 4 крепежные точки, куда устанавливаются лапы съемника подшипников. Ширина захвата – 5-7 см. Кроме извлечения подшипников может использоваться для демонтажа наконечника аккумуляторных проводов.

Съемник подшипников своими руками | Самоделки своими руками

Продолжаем серию самодельных станков и приспособлений, и на этот раз мы рассмотрим, как сделать съемник для подшипников своими руками, фото и видео прилагаются.

Чтобы сделать самодельное приспособление для подшипников, понадобятся вот такие материалы:

• Пара гаечных ключей.
• Небольшие металлические пластины — 4 шт.
• Шпилька с резьбой.
• Болты и гайки.

Весь процесс изготовления самоделки подробно показан на этих фото. Из гаечных ключей нужно сделать вот такие заготовки.

Это захваты для подшипника.

В ключах сверлим отверстия под болты.

Из пластин сделаем заготовки с отверстиями.

С одного конца к шпильке привариваем вороток и собираем конструкцию.

Вот так выглядит съёмник в собранном виде.

Работать приспособлением довольно просто, достаточно зацепить подшипник захватами, упереть шпильку по центру и вращательными движениями извлечь подшипник с оси детали.

Таким приспособлением можно извлечь и внутренний подшипник, просовываем шпильку внутрь подшипника и накручиваем гайку.

Ставим упоры и вращаем шпильку.

Вот таким образом извлекаем внутренний подшипник из детали.

Рекомендуем посмотреть видео автора, где подробно показано как сделать съёмник для подшипников и принцип действия самодельного приспособления.

samodelki-n.ru

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
2. Используя отвертку, ведется демонтаж суппорта.
3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
3. Все обратные действия совершаются в том же порядке.

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
2. Здесь проводится замена старого подшипника на новое изделие.
3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

• первая на стойке — показывает положение регулировочного болта;
• вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Третий способ замены

Она состоит из следующих шагов:

1. Приходится снимать всю стойку.
2. Для дальнейшей работы, чтобы заменить ступичный подшипник, заранее готовятся специальные тиски.
3. В этих тисках требуется сменить вышедший из строя подшипник.

Сложность работы заключается не только в снятии стойки. Также выпрессовывается рулевой наконечник и снимаются гайки, которые крепят верхнюю стойку к каркасу кузова.

Чтобы поменять на колесе ступичный подшипник, нет надобности, обращаться на станцию техобслуживания. Если автомобиль часто эксплуатируется. А движение проходит по плохим дорогам, то такая работа проводится часто. В целях экономии, лучше замену проводить своими руками, тем более что деталь имеет невысокую стоимость, а инструкция по проведению работ тщательно разработана.

Еще чертежи и проекты по этой теме:

Софт: КОМПАС-3D 16.1

Состав: Схема принципиальная (Г3), Пресс (СБ), Гидростанция (СБ), Корпус бака (СБ), Крышка бака (СБ), Блок управления (СБ), Монтажная плита, Деталировка (подставка, гайка, траверса, наладка, опора, корпус), Технологический ватман, Технико-экономические показатели (ТБ), Спецификация (Пресс, Гидростанция, Корпус бака, Крышка бака, Блок управления, Подставка, Траверса, Наладка) ПЗ, Сборочная 3d-модель

Софт: КОМПАС-3D 18.0.1 х64

Состав: 3д модель гидростанции без истории. Монтажная плита, Гидроблок управления (СБ),Крышка бака (СБ), Корпус бака (СБ), Гидростанция (СБ), Вид общий (ВО), Принципиальная схема (ПС), Монтажная схема (МС), Спецификация (Гидроблок управления), Спецификация (Крышка бака), Спецификация (Корпус бака), Спецификация (Гидростанция), ПЗ

Софт: AutoCAD 2004

Состав: Сборочный чертеж. Деталировка. Спецификация

Софт: КОМПАС-3D 14

Состав: Съемник для полумуфт, фланцов, крышек с насосов и компрессоров а также электро двигателя

Дата: 2012-02-07

Просмотры: 37 197

256 Добавить в избранное

«>
