Установка кпп иж планета 5

Заключительная стадия

Далее снимается с первичного вала шестеренка второй и третьей скорости, после чего демонтируется первичный вал. Для этого потребуется его аккуратно выбить при помощи стопора и легкого молотка. Удаляются верхняя и нижняя вилки.

Далее достается промежуточный вал в сборе

При помощи отвертки или другого подходящего инструмента, следует отогнуть фиксатор с индикатором нейтрала, с осторожностью вытащить червячный (копирный) валик. На его дальней части расположены регулировочные шайбы, которые могли прилипнуть к картеру

Их нужно собрать и складировать с остальными снятыми деталями. Далее очередь копирного вала. Проверьте края фигурных гнезд, в которых перемещаются направляющие вилки. На них не должно быть сколов и вмятин. Отвинчиваем пару винтов крепления переключающего механизма, который также вынимается. Теперь можно производить замену негодных деталей и осуществлять по схеме сборку коробки передач «Иж-Планета 5». Ниже на рисунке указаны: стопорный колпак (1), болтик (2), звездочка коленвала (3), двухрядная цепь (4), барабан сцепления (5), вал первичный (6).

Другие неисправности

Бывает, что разборка/сборка коробки «Иж-Планета 5» могут понадобиться в случае пропадания четвертой скорости. Это часто связано с поломкой подшипников на вторичном валу. Подобная неприятность случается по причине наличия осевого люфта, смещения узла подшипников либо его выхода из строя. Можно попробовать исправить проблему аналогично ремонту второй передачи. Если не помогает, потребуется полная разборка блока.

При заклинивании переключателя скоростей с повышенного диапазона на пониженный режим – вышла из строя пружинная система механизма, переключения. Ее необходимо заменить. Натужная работа узла после проведения сборки коробки передач «Иж-Планета 5» свидетельствует о неправильной установке регулировочных шайб. Чтобы этого избежать, необходимо в процессе помечать и фиксировать прежнее размещение этих элементов.

Сборка коробки на мотоцикле «Иж-Планета 5»

Для правильной сборки сначала нужно установить первичный вал, затем шестерню первой передачи проточкой вниз. Потом монтируется возвратная пружина с валом переключения диапазонов, предварительно стоит надеть пружинный механизм и поместить блок в посадочное место. После этого ставится червячный вал с регулировочными шайбами. Для облегчения установки смажьте «Литолом» подвижные механизмы.

Монтируя узел, необходимо следить за тем, чтобы не повредить датчик нейтральной скорости. Чтобы вал встал на место, при помощи отвертки следует немного отогнуть этот индикатор. При монтаже помните о маленькой шайбе, которая устраняет люфт. Аналогичная деталь устанавливается и на копирный вал. После этого монтируется отсек переключения скоростей.

Порядок сборки коробки передач Иж Планета 5

Если вы делаете полный капремонт двигателя, а заодно и коробки передач, после выполненных выше рассмотренных работ по ремонту, и замены всех изношенных узлов после полного разбора коробки – потребуется правильная её сборка. Первым делом следует поставить первичный вал, затем проточкой вниз установить шестеренку первой скорости. Дальше устанавливается возвратная пружина с валом переключения передач, при этом сначала одевается пружина, затем в сборе он ставится в свое посадочное гнездо. Затем устанавливаются вилочки и шестерни первичного вала. Затем берём червячный вал, сначала надев регулировочные шайбы, обычно в количестве трёх штук.

После чего устанавливаем сектор переключения передач.

Уделите внимание метке в средней части сектора, которую при установке необходимо совместить с меткой на валу. Ну, и на последок ставим крышку картера

Если вы всё сделали верно, тогда крышка сядет на своё место без заеданий.

После затяжки, ещё раз проверьте, вращая ведущую звезду, ведь возможно и такое, что вал зажало. Потребуется изменение числа регулировочных шайб. Если всё сделали правильно, идём дальше. Установите храповик с возвратной пружиной, затем втулку барабана сцепления и сам барабан, на неё соединив приводной цепью с ведущей звездой.

Не забудьте залить трансмиссионное масло в коробку. Уровень можно определить по щупу, заправочный объем составляет 1 литр масла. Желательно использовать хорошее масло. Тогда правильно собранная и отремонтированная коробка передач Иж Планета 5 сможет служить ещё долгие годы, а переключение будет легким и четким.

как выставлять зажигание на юпитере 5 | Автор топика: Валентина

Диана По инструкции.

Мария По инструкции. Ты думаешь кому то охота здесь два печатных листа с инструкции переписывать для тебя ?!

Вадим 2.6 мм до ВМТ размыкание контактов -по лампочке на 12 V лампочка горит -значит начало . подключить лампочку надо на контакт прерывателя и включить зажигание и крути коленвал если помню ключ на 11

Александра Сначала устанавливаешь зазор на прерывателях Лилия , для этого проворачиваешь коленчатый вал за головку болта крепления ротора Егор . Определяешь максимальное размыкание контактов и выставляешь зазор 0,6-0.8мм. Далее потебуется втулка и вороток Степан из комплекта ключей мотоцикла Анастасия . Регулировку опережения начинаешь с правого цилиндра Анатолий . Устанавливаешь Станислав вместо свечи правого цилиндра!) опускаешь в неё вороток, и поворачивая всё тот же болт ротора находишь ВМТ Инна Всё, стоп! Повернув втулку на отворачивание, – совмещаешь срез втулки с риской на воротке. Теперь нужно опустить поршень на две риски ниже ВМТ Антон Возвращаешься к прерывателю. Отворчиваешь три винта на травесе крепления прерывателей и слегка сдвигаешь против часовой стрелки, контакт при этом размыкается. Если есть аккумулятор то можно подключить лампочку из габаритов на 12v 1св непосредственно к проводу на прерывателе Валерия , если нет аккумулятора используем *папиросную бумагу*. Итак поршень опущен ниже ВМТ на две риски т. е 2,5мм, если память не подводитбольше его не крутим!) Настал момент найти начало разрыва прерывателя, и об этом подскажет лампочка. Двигая нижнее сочленение траверсы прерывателя по часовой стрелке лампочка гаснет, против часовой загорается. Вот и требуется поймать этот момент, когда лампочка загорается! Загорелась, фиксируй нижний винт траверсы. Левый цилиндр настраивается так же. Теперь о папиросной бумаге. Её используют в качестве индикатора, чтобы определить начало разрыва. Устанавливаем между контактами прерывателя и определяем начало разрыва по свободному перемещению при сдвиге траверсы.

Виктор я всегда на глаз выставлял) 2мм до верхней мёртвой точки щупом, а зазор контактов на глаз треть милиметра. работало безотказно, цилиндры не отказывали, выставил и ездил год пока не продал. но это зависит от опыта. пытайся выставлять разными способами, наберёшься опыта, сможешь потом тоже на глаз ставить, когда руку набьёшь) во времена юпитеров не было интернета, выставляли зажигание методом проб и ошибок

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает через раз, так как контакты регулярно подгорают;
3. Постоянно возникают побои конденсаторов;
4. Небольшая мощность искры;
5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.

Оригинальная и цветная схема проводки ИЖ Планета 3

Спустя 4 года с момента появления второй Планеты (1966г.), заводчане внесли в ее конструкцию ряд изменений, призванных улучшить технические параметры и внешний облик мотоцикла. Так на свет появилась ИЖ Планета 3, ставшая для многих наших соотечественников настоящим символом свободы.

Несмотря на преклонный возраст, ИЖ Планета 3 все еще исправно служит владельцам

Отличия от второй Планеты

Для многих современных граждан информация о том, что отечественные мотопроизводители неустанно трудились над улучшением своих моделей в эпоху тотального дефицита, может оказаться неожиданной.

Обратите внимание! Факт имеет место, более того, подкреплен официальными документами, в частности 1970N04P16-17 – это исходящий номер заводского информационного бюллетеня, в котором рассказывалось о проведенных изменениях. На фото – официальные материалы КБ Ижмаша

На фото – официальные материалы КБ Ижмаша

Мотоцикл нового поколения получил:

Фонари указателей поворотов – впервые в отечественной практике;
Полупроводниковое реле управления указателями поворотов (устанавливалось в фаре);
Новой размерности колеса и шины (3,50х18 против прежних — 3,25х19);
Новый аккумулятор увеличенной емкости марки (старый на ИЖ Планета 2 —  ЗМТ-6);
И, конечно же, большую мощность двигателя. Силовой агрегат теперь развивал 18 л.с.

Модификации

Но и на этом инженеры-создатели не остановились и, выпустив с конвейера пятимиллионную машину, представили модификацию ИЖ Планета 3-01.

Зеркало и дуги безопасности – отличительные особенности новой модификации

В числе нововведений следует отметить:

Подножки для заднего пассажира;
Дуги безопасности;
Зеркало заднего вида;
Руль новой конструкции.

ИЖ Планета 3-01 с широкими колесами меньшего диаметра – «сельский вариант»

Отличительные особенности электрооборудования

Применяемая схема проводки на ИЖ Планета 3 была традиционной, а основные параметры электрооборудования представлены ниже в таблице.

Система зажигания
Батарейная, ЗМТР-10

Напряжение сети
6 вольт

Источник электроэнергии
Генератор Г-35М7 (позже заменен на модифицированный Г-36М8), 45 Вт

Катушка зажигания
ИЖ 56

Реле-регулятор напряжения
ИЖ РР-1

Электропроводка ИЖ Планета 3
Однопроводная, с выводом «-» на массу

Цветная оригинальная схема (кликабельная)

Световые приборы

На мотоцикле ИЖ Планета 3 устанавливались следующие приборы освещения:

• Левые и правые указатели поворотов с лампами А6-6;
• Переключатель указателей поворотов П201;
• Реле-прерыватель поворотов РС-419;
• Лампы стоп-сигнала А6-15;
• Лампы габаритных огней А6-2;

Внешний вид приборов и органов управления

• Переключатель режимов света с кнопкой звукового сигнала П200;
• Датчик положения трансмиссии (нейтрали) с контрольной лампой А6 0,25;
• Лампа головного света А6-32+32;
• Контрольная лампа А6 0,25работы генератора;
• Лампа габаритного огня А6-2 (переднего);
• Лампа подсветки шкалы спидометра А6-1;

Лампа головного света и указатели поворотовДля ценителей «антиквариата» — оригинальная схема из инструкции по эксплуатации

Световые приборы для моделей с коляской

К уже имеющемуся перечню добавляется:

• Лампа стоп-сигнала коляски А6-15;
• Лампа габарита коляски А6-2;
• Правый указатель поворота коляски А6-6;
• Передний габаритный огонь коляски А6-2.

Вариант с коляской

На представленном видео вы можете посмотреть ремонт старого мотоцикла, который получил новую жизнь в умелых руках. По уверениям автора видеосюжета, полное восстановление обошлось ему в эквиваленте 130 долларов США. Причем, большую часть работы он проделал своими руками.

В заключение

Вот такой он ИЖ Планета 3 — символ эпохи семидесятых. Если он все еще пылится у вас в сарае или гараже – ремонтируйте и отправляйтесь в путь. Поверьте, он даст фору современным скутерам в плане надежности и выносливости. Удачи!

Сборка

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал,  шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие.  Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

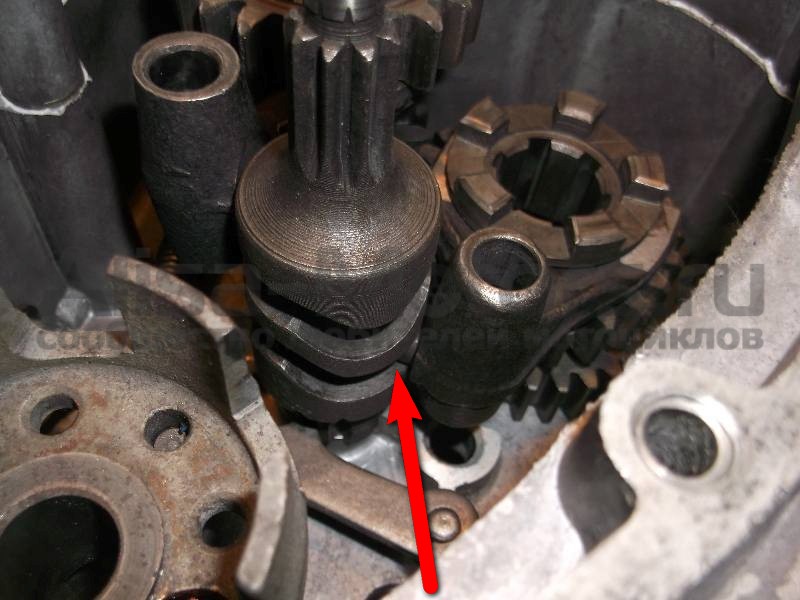

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

Назначение муфты IZH Planet

Сцепление. имя этого узла указывает работу, которую он выполняет. В нашем случае коленчатый вал зацепляется с коробкой передач двигателя IZH planet. Муфта должна идти плавно, без рывков, что необходимо для запуска мотоцикла и плавного переключения скорости. В случае больших нагрузок он защищает детали двигателя от повреждений.

Муфта находится в левой половине картера, под левой крышкой двигателя. Чтобы добраться до него, вам необходимо слить масло и снять крышку перед снятием рычагов и отвинтить крепежные болты. Муфта постоянно находится в рабочем состоянии, диски плотно сжаты пружинами. Передача двигателя состоит из двух звездочек. Маленький провод находится на коленчатом валу. Большая звезда вела по барабану. Соединение осуществляется цепью двигателя. Передаточное отношение передачи двигателя составляет 2,17 для всех одноцилиндровых моделей IZ. Выключение происходит с помощью специального устройства. Механизм отключения установлен в правой крышке двигателя. Регулировка выполняется с помощью этого механизма.

Проверка барабана корзины сцепления

Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.

Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.

Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…

Пример зубьев храповика в идеале.

Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.

Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.

Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…

Пример изношенных зубьев.

Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.

Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.

Регулировка сцепления ИЖ Юпитер

На мотоциклах ИЖ Ю и ИЖ Ю К настройку механизма выключения муфты начинают с автомата выжима, для чего регулировочный винт завертывают до упора и отпускают на 1/4 -1/2 оборота, после чего затягивают контргайку.

Правильность установки проверяют нажатием на педаль переключения в ту или иную сторону. Перемещение переднего конца педали переключения на 5-5,5 мм от нейтрального положения не должно приводить к передвижению нажимного диска. После этого регулируют ручной выжим регулировочным винтом, находящимся в левой стойке рычага сцепления на руле (величина свободного хода 5-10 мм).

Неисправность сцепления IZH Planet

Возможные неисправности, которые могут возникнуть во время работы мотоцикла IZH. Начнем с проскальзывания сцепления. Эта ошибка указывает на то, что диски слегка прижаты друг к другу.

Причины могут быть несколько:

• Неправильная настройка
• Пружины потеряли прежнюю эластичность
• Диски изношены стали тоньше
• Износ частей привода

Провода сцепления. это когда рычаг выжимается до конца, и муфта не полностью отключена. Диски не равномерно ослаблены и в местах, плотно контактирующих друг с другом.

Основная причина в пружинах, которые сжимают диски.

Сцепление мотоцикла «Иж-Планета» неважно какой модели: будь-то «Иж-планета-спорт», «Иж-планета 2″ или даже Иж-юпитер» по праву можно считать узлом вполне надежным и долговечным. Но, имеющим свои конструктивные недостатки, которые являются частой причиной поломок

Со времени своего первого появления на свет, двигатели «Ижей», хоть и не так часто как нам хотелось, но модернизировались. Как-никак, а мощность двигателя «Планеты-5» увеличилась практически в два раза, по сравнению с тем же «Иж-49», а в некоторых моделях («Иж-планета-спорт») и подавно.

Мощность-то подняли — это хорошо, а вот сцеплению конструкторы должного внимания не уделили. Как было оно на «Иж-49», так практически без изменений перекочевало на более поздние модели «Ижей».

Отсюда и растет «корень» всех проблем: мощность двигателя мы подняли — молодцы! Коляску прицепили — еще лучше! Компрессию нарастили — куда уж без этого? А вот за сцепление и храповый механизм забыли. А ведь нагрузка на него увеличилась в разы по сравнению с прародителем — отсюда и возникают частые проблемы в его работе.

К слову сказать: поздние модели «Ижей» стали комплектоваться сцеплением с усиленной моторной цепью и улучшенной конструкцией храпового механизма кикстартера, так называемая «ромашка». Конечно, особого эффекта такое «новшество» не принесло: как рвало на «Планетах» храповик, так и продолжало его рвать. Как растягивалась моторная цепь буквально за один сезон, так она и продолжала растягиваться…

Пошаговое руководство по установке и регулировке зажигания

Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:

1. Сначала откройте .
2. Чтобы было удобнее работать, снимаем правую крышку с картера.
3. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
4. Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
5. Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
6. Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
7. Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
8. Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
9. Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.

Установка бесконтактной системы зажигания на Иж Юпитер-5 достаточно актуальная тема. При налаживании БСЗ на Иж Юпитер-5 бсз требуется учесть ряд нюансов, способных существенно повлиять на работу используемого оборудования.

Какие преимущества открываются перед пользователями, решившимися установить электронное зажигание на иж юпитер, описываются далее.

Большая часть современных мотоциклов не оснащено кулачками, то есть прерывателями. Почему производитель счел их ненужными для ныне продаваемых моделей? Ответ достаточно прост. Это система не отличается хорошей надежностью.

Множество деталей, используемых в системе, являются источниками неприятностей. Наиболее распространенные из них приведены ниже:

1. Зазоры зажигания меняют исходное положение во время езды спустя несколько дней после регулировки;
2. Искра возникает через раз, так как контакты регулярно подгорают;
3. Постоянно возникают побои конденсаторов;
4. Небольшая мощность искры;
5. При подсадке аккумулятора на два или три вольта, то его достаточно сложно завести. Такое зажигание является причиной постоянного ремонта при езде.

Это заметно на холостых оборотах. Заметно увеличилась скорость их прохождения и пропали неестественные дергания. Также пропали характерные стуки железных компонентов в картере и сопровождающие детонации. Управляемость мотоцикла Юпитер 5 улучшиться одновременно со временем набора скорости.
