Как снять и отремонтировать трапецию стеклоочистителя

По каким причинам могут возникнуть сложности?

Осуществить
сам процесс не составляет труда, но порой все же приходится сталкиваться с
проблемами и решать их:

1. Если ремкомплект не
   предусмотрен, втулки подбираются отдельно, но могут не подойти. В этом
   случае их можно высверлить, следя за тем, чтобы сверло сильно не
   нагревалось и не деформировало пластиковую деталь.
2. Поверхность алюминиевых
   изделий желательно зачистить, так как на ней часто имеются неровности и
   шероховатости — это мешает установке детали.
3. Чаще всего возникает вопрос
   — как снять трапецию дворников. Дело в том, что крепежные элементы имеют
   свойство «закисать», не поддаваясь ключу. В этом случае придется
   прибегнуть к помощи болгарки, сверла. В домашних условиях мастера часто
   прибегают к помощи молотка и зубила, чтобы срезать намертво
   зафиксированный болт.
4. Перед установкой новой
   трапеции производится осмотр ее элементов на предмет смазки. Если она
   отсутствует, на узлы механизма рекомендуется нанести литол или другой
   смазочный материал.
5. При замене втулки на
   алюминиевую ее также необходимо смазать.
6. Покупая запчасть из
   алюминия, следует приобрести к ней четыре крепежных элемента (болты,
   гайки).

Как
поменять трапецию дворников быстро и качественно? Для этого придется обратиться
в автосервис. Мастер поможет определить поломку, посоветует, какую запчасть
подобрать к конкретному автомобилю и, главное, решит проблему с прикипевшими
болтами аккуратно, без применения подсобных инструментов, не нанося серьезных
повреждений. В любой мастерской имеются специальные растворы и приспособления
для корректного решения проблемы.

После
установки новой трапеции в сервисе у вас не возникнет перекоса дворников,
неправильно отрегулированного положения и прочих неприятностей, возникающих
после любительского ремонта.

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.

Ремонт трапеции стеклоочистителя

Полную замену трапеции можно не проводить, если результат диагностики показал, что дворники перестали работать из-за изношенности втулки. В этом случае проводится ремонт дворников. Для тех, кто ни разу не занимался ремонтом стеклоочистителей, нужно знать, что нельзя выкручивать винт регулировки вала якоря. Это приведет к нарушению осевого зазора вала. Ремонт трапеции стеклоочистителя Калина и Черри амулет проводят следующим образом:

Кривошип трапеции держится с помощью гайки. Эту гайку нужно открутить гаечным ключом. Затем кривошип поддевают отверткой и снимают.
На кронштейне расположен моторчик. Он закреплен тремя болтами, которые откручивают гаечным ключом.
Винты, соединяющие провода и предохранители — откручивают. Провода отсоединяют от предохранителя

Моторедуктор осторожно снимают с кронштейна.
Отверткой поддевают и снимают стопорное кольцо, расположенное на валу редуктора. Под кольцом находятся регулировочные шайбы, которые нужно промаркировать и только потом снять

Маркировка поможет правильно установить их, во время обратной сборки.
Крышку на редукторе и расположенную под ней панель редуктора демонтируют. Затем убирают шестерню.
Корпус закреплен несколькими винтами. Один из них расположен с обратной стороны. Из корпуса достают две маленькие пластины, затем его отсоединяют от электродвигателя.
Из корпуса электродвигателя извлекают якорь. Чтобы внутри корпуса двигателя удалить всю угольную пыль, делают продувку сжатым воздухом.
С трапеции убирают два стопорных кольца. Тягу и кронштейн дворников отсоединяют. С двух валиков снимают регулировочные шайбы.
Из щеткодержателей, расположенных на корпусе редуктора, достаем пружины щеток. Пружины меняем, если они испорчены.
Проверяем щетки в щеткодержателе. Если при нажатии на щетки они заедают или двигаются плохо, это говорит о том, что щетки износились или покрылись осколками. В таком случае их заменяют.
Осматриваем якорь корпуса. Очищаем мелкозернистой шкуркой его коллектор. Если он сильно обгорел, то монтируем новый якорь.
Изношенную или поврежденную шестерню редуктора заменяют новой деталью.
Деформированную тягу можно попытаться восстановить или заменить. Собранную тягу меняют полностью, если шлицы и резьбы двух валиков испорчены.
Окисленный или подгоревший механизм самоостанова зачищают мелкозернистой шкуркой.
Все резиновые детали заменяют новыми.

Что такое трапеция дворников и для чего она нужна?

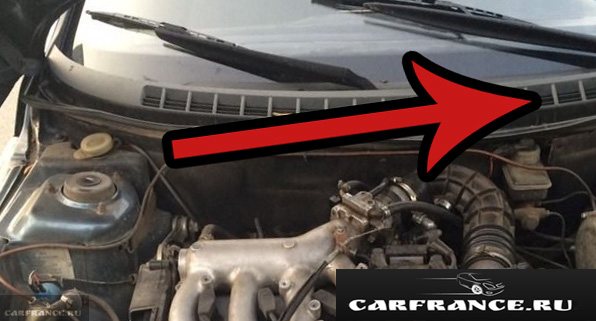

Трапеции находятся где-то тут!

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться.

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания.

Принцип работы и устройство очистителя

Трапеция — это главная деталь стеклоочистительной системы, которая часто выходит из строя. Дворники начинают работать благодаря трапеции, которая переводит к ним вращательные движения, поступающие от вала электропривода. Система стеклоочистителя состоит из простой, но надежной конструкции. Сюда входят следующие элементы:

• Электродвигатель и система управления.
• Редуктор и червячный механизм.
• Трапеция.
• Рычаги, щетка, поводок.

Плавное движение щетки дворников получают через работающий электродвигатель, который передает величину усилия на стеклоочистительные поводки. Сделать величину усилия больше можно с помощью редуктора соединенным с электродвигателем. Это достигается путем снижения частоты оборотов вала. Чем частота оборотов меньше, тем на трапецию передается больше величина усилия. Благодаря трапеции две щетки работают качественно и синхронно.

Конструктивные особенности

Каждый производитель выпускает свои модели трапеций. По конструкции все устройства одинаковые, единственные отличительные черты — это разные размеры и формы деталей. Этот узел состоит из следующих частей:

• Шарниров и шарнирных чашек.
• Тяги.

Чтобы при движении щеток система сохраняла свою целостность, конструкция должна иметь определенный запас прочности. Запас прочности узла создается с помощью структурных звеньев трапеции. Какой должна быть структура звеньев, определяют специалисты с помощью расчетов.

Соединительные части трапеции изготовлены из материала, в состав которого входит полиформальдегид. Этот материал позволяет уменьшить потери из-за трения и сделать наилучшим расход энергии электропривода. Он обладает высоким уровнем износостойкости. Металлические элементы покрывают гальваническим слоем, который защищает их от коррозии.

Втулки – частая болезнь трапеции Нивы

Очень часто возникшие проблемы с дворниками на могут привести к изнашиванию втулок трапеции. Если Вы заметили, что появился свободный ход и дворники Нивы расшатались, то это напрямую указывает на проблему втулок. Такое могло произойти из-за того, что в них попала пыль и песок, резко увеличился их износ и дворники Нивы стали работать неисправно.

Чаще всего, асинхронность и запаздывание дворников относительно друг друга говорит о том, что появилась необходимость ремонтировать трапецию Нивы Шевроле. Можно постараться заняться ее ремонтом, а если отремонтировать не получилось, то придется полностью ее заменить.

Снятие трапеции дворников Приоры

Порядок действий:

1. Отвернуть 2 гайки нижнего крепления кронштейна расширительного бачка (в арке переднего левого колеса), используя головку «на 10».
2. Отвернуть 2 болта верхнего крепления кронштейна бачка (в моторном отсеке), используя головку «на 10».
3. Снять кронштейн.
4. Отсоединить колодку от жгута проводов мотора дворников Приоры, отжав фиксатор.

1. Отвернуть саморез верхнего крепления отопителя с помощью крестовой отвертки.
2. Отвернуть две гайки №1 и болт №2 крепления очистителя, используя головку «на 10».
3. Снять очиститель лобового стекла Приоры, отжав рукой верхнюю часть отопителя.
4. Если планируется дальнейшее снятие мотора дворников с кронштейна, тогда не забудьте пометить положение кривошипа относительно кронштейна очистителя.

Резюмируем

Замена трапеции без опыта в обслуживании автомобилей займет примерно тридцать минут. Цена замены трапеции ВАЗ 2110, 2111, 2112 на станциях технического обслуживания от 500 до 1000 рублей.

Источники

• https://enginehack.ru/dvorniki-shhetki-lady-priory-zamena-i-raznovidnosti/
• https://AutoManya.ru/uncategorized/mehanizm-stekloochistitelya-vaz-2110.html
• https://carfrance.ru/trapecia-dvornikov-na-vaz-2110/
• https://VipWash.ru/lobovoe-steklo/trapeciya-dvornikov-zamena-na-vaz-2110
• https://autorn.ru/vaz/2110/438-zamena-i-remont-trapecii-dvornikov-vaz-2110-2111-2112.html
• https://lada-avia.ru/drugoe/kak-snyat-trapeciyu.html
• https://prometey96.ru/ekspluataciya/privod-dvornikov-vaz-2110.html
• http://KrutiMotor.ru/zamena-trapetsii-dvornikov-vaz-2110-svoimi-rukami/

Замена трапеции стеклоочистителя

Замена трапеции стеклоочистителя чаще всего встречается на возрастных автомобилях. Дело в том, что детали этого механизма подвержены естественному износу, который постепенно приводит элементы в негодность. Конечно, срок службы этой системы во многом зависит от климатических условий. В нашей стране снег и дождь непрестанно сопровождают водителей с октября по апрель в большинстве регионов, поэтому от состояния стеклоочистителей зависит безопасность передвижения. Конечно, со временем ухудшается и внешний вид компонентов системы. Из-за постоянного воздействия пескоструя, влаги и реагентов происходит повреждение лакокрасочного покрытия. Однако это сказывается лишь на внешнем виде элементов. В такой ситуации можно устранить проблему с помощью покраски деталей.

Работа системы

Фронтальная часть автомобиля оказывается под постоянным влиянием внешних воздействий. Дело в том, что набегающий поток воздуха приносит с собой пыль, грязь, влагу и дорожный мусор. Касается это и лобового стекла – элемента, который играет очень важную роль в обеспечении водителя обзором. Конечно, в сухую погоду посторонние частицы редко налипают на поверхность, однако при наличии осадков это может стать серьезной проблемой. Вода и снег существенно снижают видимость, что может привести к весьма печальным последствиям.

Во избежание эксцессов, устанавливается система очистки лобового стекла (однако нередко схожее устройство применяется и для заднего элемента). Она представляет собой электромотор, с которым сопряжена металлическая трапеция. Конструкция соединяется с поводками, на которых размещены щетки. Активация происходит после перемещения специальной ручки, находящейся на рулевой колонке. Срабатывание возможно благодаря установленному реле. Существует несколько режимов работы, в том числе автоматический (только при условии наличия датчика дождя). Также в составе этой системы присутствует омыватель стекла – насос, трубопровод и форсунки, которые подают жидкость из специального резервуара.

Выполнение операций

Замена трапеции стеклоочистителя автомобиля может быть также связана с ремонтом или заменой мотора, приводящего систему в действие. Конечно, в этом случае цена мероприятий существенно увеличится. Поводом для проверки электрики является отказ в срабатывании устройства. Определить состояние механических элементов можно по наличию люфтов. Также поводом задуматься о ремонте станет снижение эффективности работы стеклоочистителя. Однако в этом случае также необходимо проверить и щетки, которые, безусловно, тоже подвержены износу.

Рассмотрим основные этапы:

• Демонтаж защитного жабо
• Удаление креплений
• Отключение мотора
• Демонтаж трапеции
• Установка новой конструкции
• Сборка

Отметим, что жабо также со временем приходит в негодность. Определить это можно по подтекам или наличию влаги под ним.

Выбор техцентра

Замена трапеции стеклоочистителя авто требует определенных навыков. Например, при установке необходимо точно попасть в нужный такт работы мотора, иначе штатная работа системы будет невозможна. Поэтому рекомендуем воспользоваться услугами профессионалов. Например, Вы можете обратиться за помощью к сотрудникамавтосервиса Кволити Моторс, расположенного в Москве. Здесь подобные задачи решаются в кратчайшие сроки и с гарантией качества.

Характеристика трапеции стеклоочистителя

Трапеция является одним из важнейших элементов стеклоочистительного механизма. От ее исправности зависит работа всего узла. Чтобы поддерживать работоспособность ТС, необходимо знать, какое ее устройство и как она работает.

Назначение и устройство

Трапеция – тот элемент очистителя стекла, который переводит вращательные движения вала электрического двигателя в движения дворников. Поэтому она является одной из составляющих безопасности в условиях непогоды.

Устройство в разобранном виде

Конструкция ТС почти не отличается для всех моделей автомобилей. Различия заключается в форме, размерах ее составляющих и способах крепления.

Состоит устройство из следующих деталей:

• корпуса;
• шарнирных чашек;
• тяг;
• шарниров.

Для снижения потерь при трении и расхода электроэнергии соединения устройства изготавливаются из полиформальдегида. У него низкий коэффициент трения и высокая износостойкость. Металлические части защищены от коррозионных процессов и трения гальваническим слоем.

Принцип работы состоит в следующем: моторчик приводит в движение палец, который заставляет двигаться трапецию. Валы соединяются с редуктором с помощью тяг, осуществляя колебательные движения. Результатом этой работы являются движения щеток очистителя из стороны в сторону, благодаря которым очищается поверхность стекла.

Признаки неисправностей и способы их устранения

Для того, чтобы трапеция стеклоочистителя была работоспособной, необходимо знать признаки ее неисправности и стараться их устранять, как только они обнаружатся.

Еще одним признаком неисправности механизма является прерывистое движение щеток, скачками. Причиной этого является окисление на приводах поводков, находящихся во втулках ТС

Если не обращать внимание на окись, может выйти из строя электромотор, так как на него ложится большая нагрузка

Моторчик стеклоочистительного механизма

Если изношены втулки трапеции стеклоочистителя, появляется люфт стеклоочистительных поводков. Ослабление давления в узле приводит к тому, что дворник не прилегает плотно к стеклу, и не справляются с потоками дождя. Если неисправна тяга трапеции стеклоочистителя, затрудняется движение щеток.

Причиной неисправности может быть износ отдельных деталей. В этом случае нужно снять, разобрать механизм и заменить изношенные элементы.

Что такое трапеция стеклоочистителя?

Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.

На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.

Трапеция стеклоочистителя имеет несколько функций:

• Привод щеток стеклоочистителя от электромотора;
• Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
• В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.

Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.

Выбор запчасти

Каталожный номер оригинальной трапеции дворника — 2110-5205010. Отдавайте предпочтение трапециям от производителей:

• Balaton;
• At program;
• Стартвольт.

Деталь старого и нового образца

Тяги трапеции старого образца крепятся двумя шпильками.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р.

Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

Замена – подробно и в деталях

Конечно, при первой же неисправности можно отправиться в сервисный центр, где специалисты за считанные минуты выполнят ремонт дворников. Однако такой вариант потребует лишних материальных затрат, а учитывая, что замена трапеции стеклоочистителя – процесс не столь трудоемкий, можно решить подобную проблему и самостоятельно. Начнем с того, как поменять весь механизм.

Сначала следует демонтировать старую деталь, кстати, этого не избежать и во время ремонта. Для этого нам понадобится ключ на 12. Откручиваем гайки, фиксирующие дворники, и снимаем их. Будьте аккуратны, так как пружина достаточно упруга, и могут возникнуть некоторые трудности с демонтажем. Чтобы облегчить процесс, предварительно отогните поводки. Далее откручиваем саморезы крестовой отверткой и вынимаем пластиковую часть. Поддев ножом, вытаскиваем заглушки и снимаем оставшиеся крепежные элементы.

Чтобы добраться непосредственно до трапеции, следует извлечь и пластиковые части кожуха. Сама же деталь крепится к электрическому мотору. Далее откручиваем гайки и винт, посредством которых к кронштейну кузова фиксируется трапеция стеклоочистителя и электродвигатель. Не забудьте обесточить разъемы питания во время такого ремонта. Демонтируем электромотор, снимаем все крепления трапеции и вытаскиваем ее.

Новая деталь попадает к нам в руки в разобранном состоянии, поэтому перед установкой ее следует собрать. Итак, крепление осуществляется тремя болтовыми соединениями. Первый элемент вставляется в ушко возле резинового кожуха. Учтите, придется приложить некоторые усилия, только не стоит сразу фиксировать его болтом. Далее надевается оставшаяся часть узла, при этом обязательно отрегулируйте ее положение.

Теперь можно закрутить все гайки и приступить непосредственно к установке. Итак, собирается трапеция стеклоочистителя в обратном порядке, но будьте готовы к тому, что придется регулировать положение щеток. Кроме того, неплохо было бы смазать все соединения и трущиеся поверхности графитовой смазкой. Только не используйте литол, так как он теряет свои свойства при низких температурах.

Осуществление операций

Замена и ремонт трапеции дворников автомобиля проводится после диагностики системы. Обычно прямо указывает на наличие дефекта люфт. Если отвести поводок от стекла, он должен крепко держаться на посадочном месте. В противном случае стоит задуматься о ремонте – обычно в этом случае меняются втулки, которые и изнашиваются в первую очередь. Однако если в системе присутствуют и другие неисправности, это может стать лишь временным решением, в отличие от установки новых элементов.

Рассмотрим основные этапы:

• Удаление жабо
• Демонтаж креплений
• Отключение мотора
• Выемка трапеции
• Замена изношенных элементов (если проводится ремонт)
• Сборка и установка

Цена операции зависит от многих факторов. Естественно, установка новой оригинальной трапеции обойдется дороже всего.

Инструкция по замене трапеции

Замена трапеции стеклоочистителя может быть выполнена самостоятельно, так как это простой процесс. Менять нужно весь механизм.

Перед работами следует приготовить инструменты и материалы:

• крестовую и плоскую отвертки;
• набор ключей;
• новое изделие;
• .

Фотогалерея «Пошаговая замена трапеции стеклоочистителя»

Для этого следует выполнить следующие действия:

1. В первую очередь нужно отключить питание автомобиля, сняв клемму с «-» с АКБ.
2. На следующем этапе нужно демонтировать старую трапецию. Для этого нужно снять облицовку ветрового окна и расширительный бачок.
3. Затем нужно отсоединить разъем двигателя дворников.
4. Далее нужно выкрутить левую и правую гайки крепления очистителя стекла, снять дворники, все заглушки и крепеж с помощью крестовой отвертки. На кожухах также нужно снять пластиковые детали.
5. Затем нужно открутить крепежные гайки кронштейна электродвигателя к кузову автомобиля, а также крепеж, соединяющий трапецию с мотором. После этого можно демонтировать мотор.
6. После демонтажа электромотора можно извлекать ТС.
7. Перед установкой новую ТС нужно собрать, так как она реализуется в разобранном виде.
8. Установив новое изделие, механизм следует собрать в обратном порядке.

 Загрузка …

Когда понадобится новая трапеция?

При малейшей поломке трапеции нарушается корректная работа дворников. Чаще всего, производится установка новой детали. Однако в некоторых случаях можно ограничиться приобретением ремкомплекта трапеции стеклоочистителя и заменой отдельных ее элементов

Итак, на что стоит обратить пристальное внимание?

Самый первый признак поломки – ослабление давления в системе, то есть дворник не справляется с потоком воды, снега. Также может возникнуть шум во время работы, затруднен обратный ход стеклоочистителя – вы видите напряжение, с которым щетка перемещается по стеклу. Кроме того, увеличивается люфт. В результате стекло недостаточно чистое, появляются разводы, это все негативно отражается на видимости, а значит, и на нашей безопасности.

Очень важно правильно подобрать новую трапецию. Внешне они могут быть одинаковыми, при этом различаются по способу крепления

Например, автомобили ВАЗ имеют два варианта трапеции – старого и нового образца. В одном случае она фиксируется посредством 2 шпилек, во втором – 4. Кроме того, различными являются и размеры поводков стеклоочистителей, а также разъемы подключения к электромотору.

При наличии определенных знаний можно решить все эти проблемы прямо во время ремонта, срезать лишние крепежные элементы, заменить поводки, но к чему эта дополнительная работа? Да и нет гарантии, что после подобных преобразований дворники будут работать, как надо. Довольно велика вероятность появления люфта, либо щетки с трудом будут возвращаться в исходное положение. Поэтому не стоит гоняться за незначительной экономией, приобретайте «родную» качественную деталь, которая прослужит долгое время.

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.

2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

   На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.

3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

 Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции  не является сложной процедурой. Установка трапеции  потребует:

• вставки нового или восстановленного механизма;
• крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)

Однако есть некоторые нюансы, на которые следует обращать внимание.

1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

   Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.

2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек,  установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников

При этом важно задействовать стеклоочиститель во всех режимах, проверить работу омывателя и т.д. . https://www.youtube.com/embed/cdx2beFLCyA

Как правильно выбрать и заменить трапецию стеклоочистителя

В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.

На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т.д.).

Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.

Причины неисправностей трапеции

Если дворники стали плохо работать, это говорит о том, что трапеция стеклоочистителя повреждена или работает некорректно. В этом случае проводят диагностику системы. Если узел сломан, его полностью заменяют или ремонтируют. С помощью ремкомплекта можно заменить отдельные части механизма. О том, что во втулках механизма на приводах поводков образовалась окись, говорят следующие признаки:

• Вне зависимости от режима заданной работы дворники слишком медленно работают.
• Во время очистки стекол дворники самостоятельно останавливаются.
• Появились скачки и неравномерные движения щеток.
• Во время работы поводок создает характерный звук.

Эти причины нужно быстро устранить, так как возникает большая нагрузка на электродвигатель. Он может сломаться и якорь электрического мотора прогорит. Дворники не справляются с уборкой воды или снега — в системе пониженное давление. Если износились втулки (подшипники скольжения), то поводок бьется о капот.

Замена трапеции

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена

Установка новой трапеции производится в обратном порядке.

Как снять трапецию двориников

Для снятия трапеции понадобятся:

• ключ на 10;
• тонкая плоская отвертка;
• крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.
