Самостоятельно ремонтируем редуктор заднего моста на ваз 2107

Газовый редуктор, что это такое

В этой статье речь пойдет о том, что же такое газовый редуктор.

Газовый редуктор представляет собой устройство, предназначенное для снижения давления газа в газовом баллоне и поддержания этого давления оптимальным. Газовый редуктор в комплекте ГБО (газобаллонного оборудования для автомобиля) выполняет именно эти функции: поддерживает оптимальное для корректной работы системы значение давления в газовом баллоне, независимо от давления, например, в газопроводе.

Использование газовых редукторов не ограничивается, однако, исключительно газобаллонным оборудованием авто. Они задействованы и в бытовых баллонах с газом (например, при отсутствие центрального газопровода на дачных участках), и в промышленности (при переходе от крупного центрального газопровода к локальной сети), и т.д.

Виды редукторов:

• впрысковые;
• вакуумные;
• электронные.

Устройство заднего моста

Конструкцию заднего моста ВАЗ 2101 составляют два основных элемента: балка и редуктор. Эти два узла объединены в один механизм, но при этом выполняют разные функции.

Мост состоит из двух основных узлов: балки и редуктора

Что такое балка

Балка представляет собой конструкцию из двух жёстко соединённых при помощи сварки чулок (кожухов). В концы каждого из них вварены фланцы, предназначенные для размещения полуосевых сальников и подшипников. Торцы фланцев имеют по четыре отверстия для установки тормозных щитов, маслоотражателей и пластин, прижимающих подшипники.

Средняя часть задней балки имеет расширение, в котором размещён редуктор. Спереди этого расширения есть проём, закрывающийся картером.

Задняя балка состоит из двух соединенных между собой пустотелых чулок

Полуоси

Полуоси машины установлены в чулках. На внутренних концах каждой из них имеются шлицы, при помощи которых они соединены с полуосевыми шестернями редуктора. Их равномерное вращение обеспечивается при помощи шариковых подшипников. Наружные концы оснащены фланцами для крепления тормозных барабанов и задних колёс.

Полуоси передают вращающий момент от редуктора к колесам

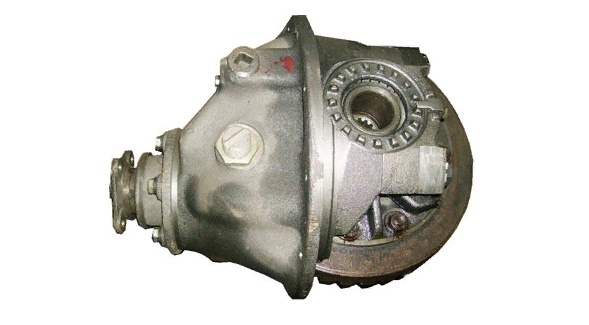

Редуктор

Конструкция редуктора состоит из главной передачи и дифференциала. Роль устройства заключается в том, чтобы равномерно распределить и перенаправить усилие от карданного вала к полуосям.

В конструкцию редуктора входят главная передача и дифференциал

Главная передача

В механизм основной передачи входят две шестерни конической формы: ведущая и ведомая. Они оснащены спиральными зубьями, обеспечивающими их соединение под прямым углом. Подобное соединение называется гипоидным. Такая конструкция главной передачи позволяет существенно улучшить процесс притирки и приработки шестерён. Кроме этого достигается максимальная бесшумность во время работы редуктора.

Шестерни основной передачи ВАЗ 2101 имеют определённое количество зубьев. У ведущей их 10, а у ведомой — 43. Отношение количества их зубьев определяет передаточное число редуктора (43:10 = 4,3).

Главная передача состоит из ведущей и ведомой шестерен

Ведущая и ведомая шестерни подбираются в пары на специальных станках в заводских условиях. По этой причине в продаже они представлены также попарно. В случае ремонта редуктора замена шестерён допускается исключительно комплектом.

Дифференциал

Межосевой дифференциал необходим для обеспечения вращения колёс машины с разными значениями скорости в зависимости от нагрузки на них. Задние колёса авто во время поворачивания или преодоления препятствий в виде ям, выбоин, выступов проходят неодинаковое расстояние. И если бы они были соединены с редуктором жёстко, это приводило бы к постоянным пробуксовкам, вызывая быстрый износ шин, дополнительную нагрузку на детали трансмиссии, а также потерю контакта с дорожным покрытием. Перечисленные проблемы решаются при помощи дифференциала. Он делает колёса независимыми друг от друга, тем самым давая возможность машине свободно входить в поворот или преодолевать различные препятствия.

Дифференциал обеспечивает вращение задних колес с разными скоростями при преодолевании автомобилем препятствий

Дифференциал состоит из двух полуосевых шестерён, двух шестерён-сателлитов, регулировочных шайб и чугунной коробки, выполняющей роль корпуса. Полуоси входят своими шлицами в полуосевые шестерни. Последние опираются на внутренние поверхности коробки при помощи регулировочных шайб, имеющих определённую толщину. Между собой они контактируют не напрямую, а посредством сателлитов, которые не имеют жёсткой фиксации внутри коробки. Во время движения автомобиля они свободно перемещаются вокруг своей оси, но ограничены поверхностью ведомой шестерни, что препятствует смещению оси сателлитов из посадочных гнёзд.

Корпус дифференциала с механизмом установлен внутри редуктора на роликовых подшипниках, напрессованных на опорные шейки корпуса.

Назначение механизма

Редуктором называют узел, который изменяет мощность. Это может быть давление газа и жидкости в газовых баллонах, трубопроводах и на распределительных подстанциях. Механические редукторы изменяют число оборотов и угловую скорость.

Для чего нужен в механизме и машине зубчатый передаточный механизм. Он снижает угловую скорость двигателя, увеличивая при этом в столько же раз крутящий момент – силу, с которой может воздействовать выходной вал на исполняющий механизм.

Функции узла, уменьшить скорость вращения в десятки раз и настолько же увеличить крутящий момент – усилие, с которым машина будет совершать работу.

Редуктор моста. Техническое обслуживание и ремонт

Надёжность и продолжительность эксплуатации центрального редуктора ведущего моста напрямую зависит от качества его технического обслуживания и ремонта.

Регулировка радиального зазора

Периодическая регулировка редуктора заднего моста позволяет предотвратить повышенный износ зубьев и способствует их равномерному притиранию. Увеличенный радиальный зазор является причиной износа зубьев и подшипников вала ведущей шестерни, и регулируется при помощи специальных шайб, подкладываемых под передний фланец корпуса редуктора.

Характерно, что регулировка редуктора заднего моста ВАЗ ничем не отличается от аналогичной операции для грузовых автомобилей. Так, например, редуктор среднего моста КАМАЗ или МАЗ, ничем не отличаются от устройства редуктора заднего моста и имеют взаимозаменяемые детали (кроме корпуса).

Смазочные материалы

Регулировка, регулировкой, но не стоит забывать и о рабочей жидкости, которая используется для смазки рабочих узлов редуктора моста.

Наиболее широко применяемые смазки: отечественные — ТАД-17 или Нигрол, международная классификация — API (GL-1 — GL-5) или SAE (75 – 250). Повышенная вязкость, которую они сохраняют как при низкой, так и при высокой температуре, позволяет использовать их для компенсации достаточно высоких нагрузок, которые возникают во время преобразования крутящего момента (до 300 кг/мм2).

Для оптимальной работы гипоидной передачи необходимо поддерживать рекомендованный уровень рабочей жидкости, поскольку его снижение приводит к преждевременному износу зубьёв главной пары. Однако не стоит забывать, что его превышение может навредить, в ситуации с ВАЗ выдавить сальник редуктора заднего моста.

Ремонтные работы или как не допустить ошибок

Ремонт редуктора заднего моста ВАЗ производят практически в каждом гаражном кооперативе, зачастую, не соблюдая элементарные правила по его сборке и монтажу.

Так, например, редуктор заднего моста Нива и редуктор переднего моста Нива, должны иметь одинаковое передаточное число. Нарушение этого требования приведёт к неравномерному перераспределению крутящего момента, что чревато разрушением одной из главных пар. Известно много случаев, когда выполняя ремонт редуктора переднего моста, горе-мастера вносили свои собственные ноу-хау.

Наиболее распространённый случай – поменять редуктор переднего моста 21213, на более скоростной редуктор заднего моста ВАЗ 2107. Поверьте нам на слово: поступать подобным образом более чем неблагоразумно. Кроме выхода из строя редукторов переднего и заднего моста Вы ничего не получите, да и стоимость запасных частей Вам вряд ли возместят.

Но легковые авто да ещё и ВАЗ это ладно, а что Вы будете делать если пострадает редуктор заднего моста BMW или не менее дорогостоящий Toyota или Мерседес? Дабы не искушать судьбу и не пробовать на прочность свой автомобиль, самый оптимальный вариант – обратиться к профессионалам.

Концептуальный сервис – залог успеха

Где лучше всего отремонтируют редуктор моста? Данный вопрос интересует всех владельцев заднеприводных автомобилей, и не только. Концептуальный сервисный центр может обеспечить качественное выполнение работ по техническому обслуживанию, ремонту или замене редуктора заднего моста.

Ремонтируя редуктор заднего моста Мерседес, профессионалы не будут засматриваться в книжку, поскольку все допуски и радиальные зазоры они знают, как говорят: «на зубок». Редуктор заднего моста Газель, редуктор заднего моста КАМАЗ,редуктор заднего моста МАЗ, редуктор заднего моста УАЗ, редуктор заднего моста ЗИЛ 130, редуктор заднего моста ГАЗ 53,и более распространённые: редуктор заднего моста ГАЗ 3110, а также ВАЗ и Нива.

Принципиальная схема редуктора заднего моста идентична для большинства отечественных и зарубежных автомобилей. Поэтому, если производитель работ в совершенстве знает, что такое радиальный зазор, допуск или пятно контакта. А также имеет в своём распоряжении профессиональный инструментарий и техническое оснащение, а также чертёж редуктора заднего моста, то его регулировка или ремонт, не составит для него никакого труда.

Обращаясь в концептуальный сервисный центр, Вы получаете полный спектр услуг, включая возможность купить редуктор заднего моста ВАЗ с существенной скидкой. Взвесив все «за» и «против», мы приходим к единственно правильному выводу: Концептуальный сервис – отсутствие проблем и высокие гарантии качества выполненной работы.

Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Повышенный шум со стороны задних колес

— Слабо завернуты болты крепления колеса

Необходимо подтянуть болты.

— Износ или разрушение подшипника полуоси

Необходимо заменить подшипник полуоси.

Постоянный повышенный шум со стороны заднего моста

— Деформирована балка заднего моста

Замените «чулки» заднего моста или мост целиком.

Заменяем погнутые полуоси новыми.

— Износ шлицов на полуосях

— Неправильно отрегулирован редуктор заднего моста, повреждены или изношены его шестерни или подшипники

Необходимо отремонтировать редуктор, либо заменить его.

— Недостаточно масла в заднем мосту

Довести уровень до нормы, устранить подтекание.

Шум при разгоне автомобиля

— Неисправны амортизаторы

Проверить и заменить амортизаторы.

— Неправильно выставленное зацепление шестерен главной передачи после ремонта редуктора

Отрегулировать зацепление путем подбора регулировочного кольца ведущей шестерни.

— Поврежден подшипник полуоси

— Недостаточно масла в заднем мосту

Доведите уровень до нормы.

Шум при торможении автомобиля двигателем

— Неправильный боковой зазор в зацеплении между шестернями главной передачи

Разобрать редуктор и выставить зазор 0,08 — 0,13 мм.

— Увеличенный зазор в подшипниках ведущей шестерни из-за ослабления гайки крепления фланца или износа подшипников

Необходимо проверить техническое состояние и момент сопротивления проворачиванию ведущей шестерни.

Шум при разгоне и торможении автомобиля двигателем

— Износ или разрушение подшипников ведущей шестерни

Необходимо их заменить.

— Нет бокового зазора между зубьями шестерен главной передачи

Разобрать редуктор и выставить зазор между зубьями 0,08 — 0,13 мм.

Шум при движении на повороте

— Тугое вращение сателлитов на оси

Разобрать дифференциал, заменить поврежденные и деформированные детали.

— Задиры на рабочей поверхности сателлитов

Небольшие задиры можно устранить шлифовкой шкуркой или заменить ось сателлитов.

— Заедание шестерен полуоси в коробке дифференциала

Необходимо проверить состояние шестерен и сопряженных поверхностей в коробке дифференциала. При незначительных повреждениях зачистить поверхности наждачной шкуркой или заменить поврежденные детали новыми.

— Неправильная регулировка шестерен дифференциала

Подбором регулировочных шайб установить осевой зазор в пределах 0 — 0,10 мм.

Стук в начале движения автомобиля

— Увеличенный зазор в шлицевом соединении вала ведущей шестерни с фланцем

— Износ отверстия под ось сателлитов в коробке дифференциала

Заменить коробку дифференциала.

— Ослабла затяжка болтов крепления реактивных тяг задней подвески

Необходимо подтянуть болты.

Утечка масла из заднего моста

— Износ или повреждение сальника ведущей шестерни

— Износ сальников полуосей

Необходимо проверить биение полуосей, прогиб балки, заменить сальник.

— Ослабло крепление болтов картера редуктора, повреждение его уплотнительных прокладок

Затягиваем болты, заменяем уплотнительные прокладки.

Примечания и дополнения

1. Фланец ведущей шестерни. 2. Плоская шайба. 3. Гайка крепления фланца ведущей шестерни. 4. Сальник. 5. Маслоотражатель. 6. Передний подшипник. 7. Распорная втулка. 8. Картер редуктора. 9. Болт крепления редуктора к балке заднего моста. 10. Прокладка. 11. Пружинная шайба. 12. Болт крепления крышки. 13. Задний подшипник. 14. Регулировочное кольцо ведущей шестерни. 15. Опорная шайба шестерни полуоси. 16. Шестерня полуоси. 17. Сателлит. 18. Ось сателлита. 19. Ведомая шестерня. 20. Коробка дифференциала. 21. Ведущая шестерня. 22. Подшипник коробки дифференциала. 23. Регулировочная гайка. 24. Болт крепления стопорной пластины. 25. Стопорная пластина. 26. Стопорная пластина. 27. Болт крепления ведомой шестерни к коробке дифференциала.

Еще статьи по «классическим» автомобилям ВАЗ

Регулировка задней ступицы

Регулировку задней ступицы начинаем с диагностики.

Поднимаем на домкрате задний мост, затем раскручиваем задние колеса в разные стороны. Колесо должно крутиться свободно без заеданий и посторонних шумов. Крутим разные колеса и сравниваем звук. Если на одном будут какие то отличия сразу будет ясно. Если проблем при кручении колес не возникает, тогда проверим колеса на люфт. Для этого берем колесо и раскачиваем его в разных плоскостях. Если появился хоть малейший намек на люфт переходим к следующему этапу.

Разборка

Вполне может быть при обнаружении небольшого люфта при снятии полуоси люфт может оказаться довольно большим. Полуось соединенная со ступицей дает большой рычаг. Дальше с помощью большой крестовой отвертки снимаем колпак, который крепится двумя болтами. Демонтируем полуось, для этого откручиваем болты головкой на 14.

Если полуось сразу не выходит, во фланце есть специальные болты, которые мы вкручиваем, чтобы полуось вышла наружу. После снятия полуоси люфт становится довольно заметным. Убираем лишнюю смазку, чтобы отчетливо видеть грани гаек и лепестки замочных скважин. Начинаем отгибать лепестки замочных скважин, которые фиксируют гайки.

Гайки две, одна контргайка, другая регулировочная.

Откручиваем фиксирующую гайку ступичным ключом. Снимаем замочную шайбу.

Варианты регулировки

Регулировка заключается в том, чтобы вращая регулировочную гайку поймать такой момент когда люфта уже нет, но колесо вращается свободно.

В официальных инструкциях подробно описано как необходимо делать регулировку ступицы, определены моменты затяжки и порядок действий.

1. Вращая колесо по ходу движения автомобиля плавно затягиваем регулировочную гайку, как только чувствуем малейшее замедление колеса, сразу останавливаемся затягивать гайку. Проверяем люфт, если он ушел цель достигнута.
2. Вариант регулирования более продвинутый но менее удобный. Вращая колесо затягиваем гайку до упора, затем отпускаем ее до необходимого состояния, когда колесо вращается свободно, но без люфта. В теории так лучше и качественнее. На практике в обоих случаях различий особенно не заметно.

После регулировки стараемся впихнуть побольше литола в свободные полости.

Затем ставим на место замочную шайбу, желательно новую. Закручиваем контролирующую гайку, разгибаем лепестки шайбы. Меняем при необходимости прокладку фланца полуоси. Все закручиваем, проверяем люфты.

Если все нормально, эксплуатируем автомобиль дальше с удовольствием. Удачной дороги.

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.

Редуктор ведущего моста

Сегодня существует две разновидности редукторов ведущего моста: колесный и центральный. Главный редуктор ведущего моста (центральный) предназначен для уменьшения угловой скорости ведомого вала и увеличения крутящего момента.

Редуктор ведущего моста колесного типа применяется для дополнительного увеличения крутящего момента, сохраняя основные технические характеристики и величины центрального редуктора. Благодаря этому удается увеличить клиренс и унифицировать мосты ав­то­мо­би­лей грузового типа.

Редуктор ведущего моста автомобилей ВАЗ

Главная передача редуктора ведущего моста автомобилей ВАЗ 2101 – 2107 и их модернизированных версий представлена парой конических шестерен с необычным спиральным зубом. Вид зацепления – гипоидный.

Главным отличием данного типа зацепления является скрещивающееся под прямым углом зацепление, в то время как при стандартном зацеплении выполняется пересечение. Это делается за счет того, что расположение оси ведущих шестерен немного ниже относительно оси ведомой шестерни.

За счет такой конструкции кроме поперечного скольжения зубьев также удалось получить их продольное проскальзывание. На основе этого улучшился процесс приработки и притирания шестерен в процессе работы под нагрузкой.

Вдобавок к этому гипоидное зацепление дает возможность получить максимальный коэффициент перекрытия, что сохраняет дорожный просвет и обеспечивает бесшумность передачи, положительно отражаясь на курсовой устойчивости транспортного средства.

Шестерни главной передачи образуются попарно, поэтому выполняя ремонтные работы с редуктором ведущего моста и выбраковывая одну из всех шестерен, необходимо производить их замену. Парование шестерен осуществляется в заводских условиях с применением соответствующего оборудования.

Принцип подборки парной шестерни на центральный редуктор ведущего моста

Во время подбора ведомая и ведущая шестерни перемещаются вдоль своих осей, из-за чего происходит нарушение монтажного теоретического размера. На основе полученных данных вносится первая поправка. Далее выполняются измерения головки ведущей шестерни.

Результат, находящийся в допускаемых рамках, является исходным для выявления второй поправки. Сумма поправок или, по-другому, сумма отклонений, фиксируется с помощью электрографа на плоскости вала ведущей шестерни главной пары и фиксируется как общая поправка монтажного теоретического размера. Эти показатели предназначаются специалистам, которые выполняют ремонт и сборку редуктора ведущего моста.

О регулировке редуктора

Если водитель выяснил, что главная пара шестерён в заднем мосту полностью износилась, ему придётся эту пару менять. Но просто так поменять шестерни не получится, так как между зубьями шестерён имеются зазоры, которые придётся отрегулировать. Вот как это делается:

• под ведущую шестерню устанавливается специальная регулировочная шайба (они продаются комплектами, и толщина таких шайб варьируется в пределах от 2.5 до 3.7 мм);
• в хвостовик редуктора устанавливается регулировочная втулка (эти втулки тоже продаются комплектами, найти их можно в любом магазине запчастей);

• шайба и втулка должны быть подобраны так, чтобы вал, на котором установлена ведущая шестерня редуктора, вращался без люфта при прокручивании его рукой. После того как нужная втулка подобрана, гайка на хвостовике затягивается;

• когда хвостовик отрегулирован, на место устанавливается планетарная шестерня (вместе с половиной корпуса редуктора). Эта половина держится на 4 болтах, а с боков есть пара гаек для регулировки дифференциальных подшипников. Гайки затягиваются таким образом, чтобы между шестернями оставался небольшой люфт: планетарную шестерню категорически нельзя зажимать слишком сильно;

• отрегулировав планетарную шестерню, следует отрегулировать положение подшипников в дифференциале. Делается это всё теми же регулировочными болтами, однако теперь придётся воспользоваться щупом, чтобы измерить зазоры между шестернями и главным валом. Зазоры должны укладываться в пределы от 0.07 до 0.12 мм. После установки нужных зазоров регулировочные болты следует зафиксировать специальными пластинками, чтобы болты не отворачивались.
