Инструкция по подключению магнитолы пионер

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Настройка магнитолы «Пионер»

После покупки магнитолы в автомобиль, возникает следующая проблема — необходимость ее настройки, для получения качественного звука MP3 файлов и радио. Если выбор пал на Pioneer из последних моделей, к примеру, Mosfet 50 Wх4 170UB или 150UB, а также на модели из линейки AVH, то настройку магнитолы можно выполнить, путем выполнения приведенных ниже рекомендаций. Если все сделать правильно, вы получите оптимальное качество звука.

Принципы настройки автомагнитолы Пионер MVH, DEH и прочих моделей

Изменение основных параметров через меню — шанс уменьшить искажение звука, которое обязательно будет, при отсутствии полноценной настройки

Основное внимание уделяется таким параметрам, как частота твитов и мощность динамиков НЧ. Все манипуляции производятся через панель управления, в центральной части которой находится специальный джойстик

Смотрите видео, как настроить автомобильную магнитолу, ниже.

Для выбора и установки требуемых показателей, требуется вращать и утапливать рукоять джойстика вглубь устройства

Чтобы быстрей разобраться в настройке магнитолы, обратите внимание на фотографии, сопровождающие инструкцию. Благодаря наглядности, выполнение работы займет меньше времени

Все магнитолы Pioneer DEH и модели, начинающиеся с 3100, настраиваются с помощью джойстика. Именно он позволяет переходить, между разделами меню, и выбирать нужные параметры. Ручка джойстика вращается во всех направлениях и может углубляться внутрь устройства.

Перед настройкой магнитолы Пионер, выставьте 30-й уровень громкости, чтобы адекватно воспринимать качество звучания. На начальном этапе, может быть слышен хрип и другие посторонние шумы. Не обращайте на них внимания — после установки правильных параметров, они пропадут.

Главные принципы настройки звука в автомагнитолах Пионер

Для настройки магнитолы, сделайте следующее:

• Перейдите в меню настроек, путем нажатия по центру круглой рукояти.
• Крутите джойстик влево и вправо, для выбора необходимого пункта меню.
• Выберите раздел «Аудио» и нажмите на центральную часть круглой рукояти.
• Найдите пункт FADER/BALANCE. Если вы только купили магнитолу, выставьте 0-ой параметр. Если на дисплее отражается другая цифра, это свидетельствует о попытке настройки магнитолы другим человеком. В этом случае, верните параметр к прежнему значению.
• Крутите джойстик до момента, пока показатель FADER не будет равен +15.

После выполнения рассмотренных манипуляций, настройте фильтр передней акустики. Сделайте следующее:

Проверните центральный джойстик и найдите раздел HIGH PASS FILTER.
Жмите на центральную кнопку и обратите внимание на надпись на дисплее — должны засветиться символы HPF OFF. Это значит, что вы перевели диапазон на переднюю акустику.
Избавьтесь от искажений звука, для чего жмите на круглую рукоять, до появления символов HPF 50 или другого значения (здесь многое зависит от модели устройства).
После установки частоты фильтра 50 Гц, жмите на кнопку Band, для выхода из меню.
Убедитесь в отсутствии искажений звука, путем поворота рукояти громкости, в правую и левую сторону.. Если качество настройки Pioneer, на данном этапе, не устраивает, вернитесь к прошлому пункту меню и выставьте другой параметр HPF

Здесь можно менять параметры в диапазоне между 80 и 125

Если качество настройки Pioneer, на данном этапе, не устраивает, вернитесь к прошлому пункту меню и выставьте другой параметр HPF. Здесь можно менять параметры в диапазоне между 80 и 125.

Как настроить Пионер под сабвуфер

В конце статьи смотрите подборку видео по настройке магнитолы.

После устранения искажений звуков на ВЧ, добавьте низких частот, для получения большей объемности и улучшения качества звука. Для этого перейдите в меню предварительной настройки, для чего отключите и включите устройство.

Для входа в меню, жмите главную кнопку отключения магнитолы и держите ее до момента, пока дисплей не засветится. Сразу после этого, вы окажитесь в меню предварительной настройки. Далее действуйте так:

• Используйте джойстик, для поиска раздела SW Control.
• Надавите на кнопку управления. После вы окажитесь в подразделе EAR SP FUL.
• Крутите рукоять до момента, пока вместо надписи FULL не появится SW.
• Выключите устройство.

Теперь выполните дополнительную настройку магнитолы Пионер. Сделать это можно через главное меню. Снова включите проигрыватель и найдите, с помощью управляющей рукояти, раздел SW SETTING1. После этого, жмите на центральную часть ручки. На выбор предоставляется три варианта — установка OFF, REV или NORMAL. Практика показала, что лучший вариант, при настройке сабвуфера — режим REV. В завершение, включите и отключите устройство.

Настраиваем режим сабвуфера

Для настройки режима нам придется поработать с предварительными настройками, которые у Пионера, к счастью, имеются в наличии. Оказаться в меню этих настроек несложно. Для этого нужно выключить магнитолу и затем надавить на кнопку включения (слева вверху) и удерживать ее в таком положении, пока не загорится дисплей. Загорелся? Вот и все, теперь вы находитесь в меню предварительных настроек.

В качестве отступления скажем, что почти все опции, о которых пойдет речь ниже, всегда были на таких магнитолах, с той разницей, что вход в эти настройки совершался по-разному. Это либо удержание джойстика в утопленном положении, либо удержание кнопки «функции». Но при этом магнитолу необходимо отключить – иначе в предварительное меню зайти нельзя.

Пойдем дальше. Итак, перед вами перечень предварительных настроек. Покрутите рукоятку, чтобы выяснить, какие опции имеются в наличии. Там вы можете увидеть настройки языка, поиск радиостанций, включение дополнительных входов и т. д. Но вам нужно найти название SW Control.

Чтобы найти это название, крутите рукоятку. Нашли? Очень хорошо. Далее жмите на джойстик и смотрите на экран. На нем должна всплыть надпись REAR SP FUL, которая сообщит вам о том, что весь звук уходит на задние колонки, а нам необходимо, чтобы система вошла в режим сабвуфера.

Крутите ручку далее, до тех пор, пока FUL не поменяется на SW. Так и оставьте. С предварительными настройками все закончено. Теперь включите магнитолу, нажав кнопку включения

Как только появится звук, вы сразу обратите внимание на то, что задние колонки не слышно вообще

Не пугайтесь, потому что это совершенно нормально. Ведь вы при помощи предварительных настроек всего лишь ввели задние колонки в искомый режим, а теперь их предстоит еще и настроить.

Повторно зайдите в «Аудио», благо теперь вы уже в курсе, как это сделать. В этом меню вращайте ручку джойстика, чтобы найти обозначение SW SETTING1. После этого коротко утопите джойстик, и в результате вы увидите в левой стороне дисплея пункт SW, а с правой стороны могут высветиться целых три пункта: NORMAL, REV и OFF. Ну, с OFF все ясно – это выключение режима. Для настроек вам эта функция не понадобится.

А вот команда NORMAL означает, что динамики функционируют в нормальном режиме при диффузоре, работающем вверх. Надпись REV означает, что динамики работают в режиме реверса при диффузоре, работающем вниз. Вращая рукоятку, остановитесь на каком-либо из этих режимов. Кстати, опытные автолюбители знают, что автомашинам с кузовом типа «седан» лучше всего подходит режим реверса.

Утопите джойстик и зажгите таким образом на дисплее SW 80 HZ 0. Даем расшифровку: 80 – фильтр частоты. То есть, именно такая частота идет на колонки. Если они у вас овальной формы, то в таком случае диапазон частоты можно ограничить до 50 герц.

При таком срезе получается приятный насыщенный бас в сабовом режиме. Но если вас что-то не устроило, то здесь вы можете провести эксперименты с разными вариантами. Поворачивая ручку вправо, вы обнаружите показатели уровня мощности режима от -6 до +6. Методом проверки выберете тот показатель, при котором на динамиках не будет искажений. Вот и все. Настройка режима сабвуфера завершена.

Выходите из меню с помощью все той же кнопки BAND. После этого проконтролируйте тыл на разных уровнях громкости и при необходимости отрегулируйте мощность звука.

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Предназначение и соединение проводков

1. Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
2. К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
3. Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
4. Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
5. Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
6. Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
7. Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
8. Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

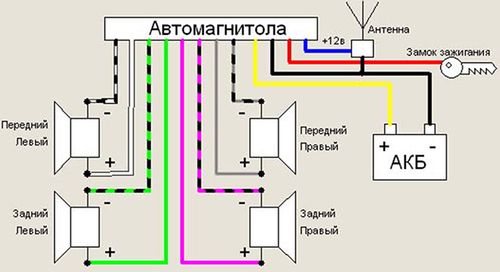

Схема подключения магнитолы

Руководство по эксплуатации

В комплекте прилагается инструкция по применению магнитолы Pioneer MOSFET 50Wx4. Руководство содержит 5 основных пунктов:

• Перед началом эксплуатации.
• Управление устройством.
• Регулировки аудиопараметров.
• Начальные настройки.
• Другие функции.

Каждый пункт подробно описывает назначение элементов управления устройства, настройку качества звучания, работу с тюнером и внешними устройствами.

Настройка

При настройке магнитолы Пионер все действия производятся с помощью специального джойстика MULTI-CONTROL. Мануал содержит подробную инструкцию по регулировке различных параметров.

Чтобы вызвать главное меню, надо нажать MULTI-CONTROL. Поворачивая джойстик, выбираем AUDIO, нажимаем, чтобы выбрать. Для перехода к предыдущему меню нажать, а к главному меню — нажать и удерживать кнопку DISP/BACK/SCRL. Кнопка BAND/ESC вернет первоначальный экран.

Таким же образом выбираем: FADER/BALANCE (регулировка баланса), PRESET EQUALIZER (вызов графического эквалайзера), EQ SETTING 1 (настройка графического эквалайзера), EQ SETTING 2 (точная настройка эквалайзера), LOUDNESS (тонкомпенсация), SW SETTING 1 (включение/выключение сабвуфера), SW SETTING 2 (настройка сабвуфера), HIGH PASS FILTER (фильтр верхних частот), BASS BOOST (усилитель нижних звуковых частот), SRC LV ADJUST (регулировка уровня входного сигнала). С помощью меню HIGH PASS FILTER и BASS BOOST убираем искажения звука.

Эквалайзер служит для регулировки коррекции звука. Причем в устройстве уже имеется 5 предустановок: мощный, естественный, ровный, супербас. Есть еще установка CUSTOM — это регулируемая кривая, которую создаем сами. Если производить регулировку кривой эквалайзера, то она будет сохранена в памяти в CUSTOM.

Тонкомпенсация компенсирует недостаточное звуковое давление в нижнем и верхнем диапазонах звуковых частот на низкой громкости. С помощью MULTI-CONTROL выбираем LOUDNESS.

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

Отключение режима демо можно осуществить за несколько шагов:

1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
2. Ту же клавишу нажимают еще раз для вызова стартового меню.
3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Язык

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
2. Находят в списке надпись Language.
3. Выбирают русский (или любой другой нужный язык).
4. Изменения на магнитоле сохраняют.

Часы

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

После этого:

• вращением ручки выбирают вкладку настройки часов;
• переходят в настройки с помощью стрелки вправо;
• регулировка времени происходит при вращении “Громкости”;
• подтвердить настройки надо однократным нажатием;
• выйти из настроек можно посредством стрелки влево.

Звук

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

1. Переходят в основное меню настроек, находят вкладку “Аудио”.
2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
2. После этого устройство начнет автоматический поиск радиостанции.
3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

• Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
• Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
• Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Что еще важно знать

Главное преимущество входа аукс перед другими стандартами подключения заключается в том, что с его помощью можно соединить магнитолу с любым устройством, воспроизводящим музыку. Если подключить к этому разъему смартфон, то он будет выполнять большую часть работы — обрабатывать музыкальные файлы и передавать сигнал на магнитолу. Устройство Pioneer при этом не будет участвовать в обработке звука — магнитола будет выполнять функции промежуточного звена между смартфоном и динамиками стереосистемы.

Разница между портами USB и AUX заключается в том, что первый передает на магнитолу необработанные цифровые данные, а второй — аналоговый цифровой сигнал. При подключении через USB вы получите лучшее качество звука.

Проблема в том, что смартфоны и MP3-плееры рассчитаны для работы с наушниками, из-за чего они не могут обеспечить достаточную выходную мощность. В результате при подключении через аукс могут возникнуть посторонние шумы, исходящие из автомобильных динамиков. Но вход AUX имеет свои преимущества, поскольку поддерживает подключение большего количества различных устройств.

Автомагнитолы без штекера: определяем распиновку

Более сложной проблемой можно считать следующий вариант. Когда штекер подключения к плате просто отсутствует, вместе с документацией. Что в этом случае делать? Для этого есть один из рабочих способов решения проблемы. Фишка для подключения автомагнитолы может быть утеряна, расположение пинов недоступно, при этом можно определить правильную схему.

Разъемы автомагнитол

Это можно сделать в любой магнитоле, как в элитных – JVC, Pioneer, Sony, так и брендовых, например, у Тойоты. Определить расположение пинов у магнитолы известного бренда проще, чем у неизвестных. Такая же ситуация с отечественными ВАЗами. Распиновку можно свободно найти в интернет.

Проблему составляют автомагнитолы с экзотическим производителем, и таким же экзотическим разъемом. Причем в отдельных случаях разъем может отличаться не только у моделей, но и партий. Для этих целей потребуется мультиметр, который нужно будет подключить и «прозвонить» контакты.

Определяем провода питания

Сначала нужно найти провода питания: «желтый» и «черный». Желтый провод ищется следующим образом. В большинстве случаев штырьки питания «желтый» и «черный» идут большего диаметра и хорошо выделяются среди других. Но иногда этого может и не быть.

Провода питания

«Минусовой» обычно закольцован на корпус автомагнитолы, соответственно, если один контакт мультиметра присоединить к корпусу, другой к выводу. «Минус» даст прозвон контакта. Другой будет «плюсом».

Поиск управляющего красного провода

Для поиска управляющего «красного» провода потребуется подключить резистор 500-800 Ом. Используйте также 12 В блок питания, минусовой провод подключите к корпусу, плюсовой к определенному в пункте выше плюсу. Включите блок питания. Затем один выход резистора подключите на плюс, другой – ко всем оставшимся контактам, но уже на плате из-за ограниченной длины резистора. На нужном контакте у вас включится автомагнитола.

Выводы к динамикам

Дальше требуется найти выводы, идущие к динамикам. Обычно их выводят на контакты:

• передняя левая, передняя правая;
• задняя левая, задняя правая.

Речь идет о парных контактах в начале или конце разъема. На плане нужно найти микросхему усилителя. Выводы к динамикам можно определить по ширине дорожек, они обычно одни из самых широких. С помощью мультиметра определяется, какой правый динамик, какой левый. Это хорошо прокомментировано в видео, в котором показаны все упоминаемые элементы микросхемы и доступно рассказывается о характере разъема и способах его восстановления.

Мультиметр

Особенности

Итак, подведем итоги. Прежде всего, всегда есть возможность пользоваться евроразъемом и забыть о сложностях перехода с уникальной схемы. Если он отсутствует, расположение контактов определяется опытным путем, с помощью прозвона контактов. Сначала находится питание, затем управляющий провод, после – динамики. После определения всех контактов фишка для подключения магнитолы делается самостоятельно.

У брендовых автомагнитол таких, как фирменная Тойота, или JVC имеются в открытом доступе все типы штекеров. К ним также может быть приобретен для подключения переходник ISO.

Разьемы на Автомагнитолы

Заключение

Описанным способом можно спокойно подключить магнитолу без фишки, это дает возможность реанимировать практически любое устройство без штекера. Эта возможность помогает сэкономить на покупке более дорогих моделей, продаваемых не укомплектованными. Процесс восстановления не вызовет сложностей даже у людей без опыта в области электротехники и электроники.  Подключить можно все самостоятельно, это является огромным достоинством, предложенного способа.

Предлагаем посмотреть полное видео на эту тему, после просмотра станет понятна любая фишка на магнитолу Пионер или Тойота.

Установка активной автомобильной антенны bosch

При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны. Такая схема подключения автомагнитолы Пионер подразумевает, что устройство будет работать исключительно при включенном зажигании Черный провод большого сечения. Красный толстый провод — подключение к той же АКБ, но уже через замок зажигания автомобиля.
Именно по этому проводу будет пропущен ток в момент зажигания, что приведет к включению автомагнитолы. Радио Настроить магнитолу в машине на прием радиосигналов можно несколькими способами.
Вся схема питается низковольтным напряжением в 12 Вольт — которое не может пробить сопротивление вашей кожи. Это повлияет на быстрый разряд аккумулятора.
На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить.
Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов: Желтый толстый провод — соединение с аккумулятором автомобиля. Нужно приобрести специальный соединительный переходник.
Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой.
Красный толстый провод — подключение к той же АКБ, но уже через замок зажигания автомобиля.
Как подключить магнитолу.

https://youtube.com/watch?v=HQnSkZYMj9E

Читайте дополнительно: Паспорт энергетический

Популярные модели производителя

Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт

От этого показателя зависит размер, набор функций и стоимость прибора. Существует 2 варианта:

• 1 din (одноблочные) — такие модели обладают меньшими габаритами и ограниченным набором функций, однако стоимость их ниже:
• 2 din (двухблочные) — узнать такие магнитофоны в машинах можно по широкому экрану и расширенным возможностям.

Второй вариант пользуется большим спросом, так как обеспечивает автолюбителю высокий уровень комфорта.

Кроме того, существуют штатные и нештатные магнитолы. Под штатным изделием следует понимать модель, предназначенную строго для той или иной марки автомобиля. В таких приборах имеется оригинальный корпус и штекер. Эта особенность не позволяет устанавливать штатные магнитолы в авто других марок.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

1. В основном меню находят вкладку System.
2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.
