Как отрегулировать гур на камазе

Прокачка гидравлической системы гидроусилителя руля Lada Largus

Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить. При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде. 1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления. 3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг . 4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра. 5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора. 6. Присоедините шланг возврата жидкости к бачку гидроусилителя. 7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ». 8. Установите пробку на место и вытрите потеки.

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается, 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса. 2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» 4. Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора. 5. Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода. Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 5 с. 6. Поверните рулевое колесо до упора в противоположную сторону. 7. Верните рулевое колесо в среднее положение и заглушите двигатель. 8. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость. Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», а на холодном — не ниже метки МIN 9. Повторяйте операции 4-7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха. 10. Долейте необходимое количество рабочей жидкости, Не переливайте жидкость выше метки «МАХ». 11. Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого. Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна. Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм. Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку. 12. Установите пробку бачка на место и вытрите потеки жидкости.

Регулировка давления в ГУРе КАМАЗа

Необходимо начинать эту операцию определением усилия в 3-й из вышеописанных позиций. Используя регулировочный винт, требуется привести усилие в норму. Во время вращения данного винта в направлении по часовой стрелке происходит увеличение усилия и наоборот.

Чтобы регулировать усилие в 1-й позиции, требуется частично разобрать рулевой механизм для подтягивания либо ослабления гайки, используемой для крепления подшипников. Чтобы устранить факторы, вызывающие несоответствие усилия норме, во 2-й позиции, необходимо полностью разобрать ГУР.

Проверяя давление в ГУРе на участке напорной магистрали, расположенном между механизмом руля и насосом, следует пользоваться приспособлением, которое включает манометр, шкала которого достигает 9810 кПа, а также вентилем, который прекращает поступление масла к ГУРу.

Проверяя давление, нужно открыть вентиль, затем повернуть колесо руля в упорное положение и приложить к нему минимум 98,1 ньютона. Масляное давление в случае, когда коленвал вращается с частотой 600 оборотов в минуту, должно составлять минимум 7355 кПа.

Когда масляное давление менее 7355 кПа, следует не спеша завернуть вентиль, прослеживая уровень повышения давления с помощью манометра. Когда насос в исправном состоянии, оно должно увеличиваться и составить минимум 8336 кПа.

Как прокачать ГУР

Как залить масло и прокачать ГУР

Процедура замены жидкости и прокачки ГУР выполняется в строгом соответствии с существующим алгоритмом. Некоторые автопроизводители могут вносить в него свои особенности. Если у вас есть мануал к вашему автомобилю, рекомендуем ознакомиться с соответствующим разделом. В общих же чертах шаги необходимо выполнять в такой последовательности:

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Важно помнить, что если вы завоздушили систему ГУР, то воздух можно выгнать с помощью прокачки путем вращения руля из стороны в сторону. Однако ни в коем случае не запускайте двигатель, поскольку воздух в системе критичен для насоса ГУР и может стать причиной его выхода из строя

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

Ремонт гидроуслителя руля (ГУР) грузовых автомобилей КАМАЗ

Гидроусилитель руля (ГУР) автомобиля КАМАЗ – гидравлическая система, входящая в состав рулевого механизма. Функции ГУР включают снижение прилагаемых водителем усилий управления транспортным средством, а также смягчение ударов на неровной дороге и контроль движения при повреждении шин автомобиля.

Схема ГУР КАМАЗ включает комплекс элементов с определенными функциями:

• распределитель служит для направления потока жидкости в полости системы;
• насос ГУР КАМАЗ поддерживает циркуляцию жидкости и требуемое давление;
• гидроцилиндр необходим для преобразования давления жидкости в работу поршня и штока;
• рабочая жидкость в резервуаре служит для смазки пар трения и передает давление от насоса к гидроцилиндру;
• соединительные шланги объединяют элементы насоса, распределителя и гидроцилиндра;
• электронный блок используется для регуляции работы гидроусилителя.

Проверка и регулировка ГУР КАМАЗ должна проводиться при неработающем двигателе и отключенной продольной рулевой тяге. При этом выполняются следующие действия:

• проверка балансировки колес, давления воздуха в колесах, наличие смазки в системах рулевого управления;
• осмотр рулевых тяг и подшипников колесных ступиц, проверка работы амортизаторов;
• проверка уровня масла в резервуаре насоса – в системе не должно быть воздуха, утечек масла, загрязнений и осадка на бачке и фильтре насоса;
• измерение усилия на рулевом колесе.

Устройство ГУР КАМАЗ включает элементы, сконструированные для переноса значительных нагрузок, поэтому система гидроусилителя достаточно надежна при условии периодического технического обслуживания и нормальном режиме эксплуатации.

Возможные неисправности ГУР КАМАЗ:

• тяжелый поворот рулевого колеса при разворотах в левую или правую сторону;
• тяжелый разворот механизма рулевого управления при быстром повороте рулевого колеса;
• задержка рулевого колеса на обратном ходу;
• трудность управления при прямолинейном движении;
• вращающиеся колебания или удары на рулевом колесе;
• значительный шум при работе насоса;
• потери гидравлического масла.

Ремонт ГУР выполняется после проведения диагностики, особое внимание при этом уделяется давлению в рулевой системе при крайних положениях руля, притоку жидкости и максимальному давлению, получаемому насосом. Изношенные и вышедшие из строя детали гидроусилителя подлежат замене на новые

Для проведения ремонтных работ гидроусилитель снимается с автомобиля. Ремонт механизма может проводиться при частичной или полной разборке, которая должна выполняться на ремонтных предприятиях или в специализированных мастерских.

Проводя замену масла, необходимо знать о том, как прокачать ГУР на КАМАЗе для устранения воздуха из системы. Прокачка включает выполнение следующих действий:

• отвернуть перепускной клапан рулевого управляющего механизма;
• повернуть влево рулевое колесо до сжатия центрирующих пружин;
• залить масло в насос;
• при работе силового агрегата на минимальной частоте вращения доливать масло, пока не прекратится выделение из шланга пузырьков воздуха;
• завернуть перепускной клапан;
• рулевое колесо повернуть вправо до сжатия центрирующих пружин, вернуть в левое расположение, открутить перепускной клапан, а после выделения пузырьков закрутить его;
• повторять предыдущую операцию, пока из перепускного клапана не будет выходить масло без примеси воздуха.

Компания «Докторъ Дизель» предлагает квалифицированное проведение необходимых работ по обслуживанию грузовых автомобилей, в том числе ремонт ГУР КАМАЗ 6520 и других востребованных моделей.

Распространенные неисправности ГУР

Сразу же нужно сказать, что ремонт ГУР КАМАЗ — это процедура, с которой наши соотечественники сталкиваются не так часто. Если водитель будет соблюдать основные правила эксплуатации узла, а также своевременно проводить его техническое обслуживание, то вероятность того, что он выйдет из строя, сведется к минимуму. Как показывает практика, в основном проблемы с работоспособностью гидроусилителя возникают в холодное время года. В целом все неисправности можно поделить между собой на поломки механического и гидравлического типа, причем и те, и другие могут проявиться в любой части устройства.

Как известно, любая гидравлическая система чаще всего проявляет неисправности в условиях морозов, в частности, температурных перепадов. Ведь нужно помнить, что насосное устройство нагнетает высокое давление, так что если увеличится вязкость жидкости в системе, это приведет к выдавлению сальников и, соответственно, ее утечке. Особенно проблема сальников проявляется в автомобилях, водители которых не соблюдают правила эксплуатации, к примеру, оставляют авто на стоянке с выкрученными колесами. Это приведет к тому, что после запуска двигателя давление увеличится только на одной стороне, соответственно, сальник в любом случае выдавит.

Что касается теплого времени года, то летом неисправности обычно проявляются в результате попадания грязи и пыли в систему. Если какая-то часть будет разгерметизирована, износ втулок, а также штоков будет более быстрым. Штоки обычно ржавеют достаточно быстро, в результате чего происходит ускоренный износ втулок. При эксплуатации авто с такой проблемой, спустя несколько сотен км пробега, между этими элементами возникнет большой люфт, а это, в свою очередь, приведет к тому, что рулевая рейка начнет работать со стуком (автор видео о ремонте системы в гаражных условиях — канал ВОСЕМЬ АТМОСФЕР).

Устройство и принцип действия ГУРа КамАЗ-5320 (гидроусилитель руля)

На автомобиле КамАЗ – 5320 используется механического типа рулевое управление с гидравлическим усилителем руля (ГУР).

Гидроусилитель руля 53212-3400020 предназначен для снижения усилий, необходимых для приложения к вращению рулевого колеса при поворотах передних колес, для смягчения ударов, которые возникают при передвижении по неровной дороге, а также для повышения безопасности движения благодаря возможности контроля направления при возникновении разрыва шины переднего колеса автомобиля. Рулевой механизм оснащен угловым редуктором шестеренчатого типа, рулевая передача включает рабочие пары типа винт-гайка с шариками циркулирующего действия и зубчатый сектор-рейка.

Работа гидроусилителя (ГУРа) КамАЗ происходит при постоянной циркуляции жидкости, чем обеспечивается снижение нагрузки насоса. Давление жидкости системы составляет 7500-8000 кПа (max). Цилиндр усилителя смонтирован в картере рулевого механизма. Клапан управления – золотникового типа, снабженный реактивными плунжерами и центрующими пружинами, создающими ощущение силы сопротивления при повороте колес.

Внимание! При выключенном гидроусилителе 53212-3400020, рулевым механизмом все равно обеспечивается поворот колес, но при этом на узлы и детали осуществляется воздействие полных нагрузок. Во избежание преждевременного износа и возможных поломок частей механизмов при долговременной эксплуатации автомобиля (включая и его буксировку) с неработающим гидроусилителем время движения автомобиля по возможности необходимо свести к минимуму

Рис. 1 — Схема гидроусилителя рулевого управления автомобиля КамАЗ-5320

1 – колесо рулевое; 2 – рулевая колонка; 3 – карданный вал; 4 – пружина центрирующая; 5 – реактивный плунжер; 6 – упорный подшипник; 7 – золотник; 8 – клапан управления гидроусилителем; 9 – предохранительный клапан рулевого механизма; 10 – тяга продольная; 11 – картер рулевого механизма; 12 – винт; 13 – гайка шариковая; 14 – магнитная пробка; 15 – тяга продольная; 16 – сошка; 17 – поршень-рейка; 18 – задняя полость гидроусилителя; 19 – вал сошки с зубчатым сектором; 20 – клапан перепускной; 21 – насос гидроусилителя руля; 22 – линия нагнетания; 23 – передняя полость гидроусилителя; 24 – редуктор угловой; 25 – линия слива; 26 – бачок насоса; 27 – фильтр заливочный; 28 – пружина предохранительного клапана фильтра гидросистемы; 29 – фильтр; 30 – пружина перепускного клапана; 31 – предохранительный клапан насоса; 32 – клапан перепускной; 33 – тяга поперечная; 34 – колесо автомобиля переднее; 35 – радиатор; А и Б – дросселирующие отверстия; I – движение прямо или нейтральное положение; II – поворот налево; III – поворот направо.

Внимание перед эксплуатацией ГУРа КамАЗ требуется:

Заливной фильтр и элемент фильтрации промываются, а при значительном засорении смолистыми отложениями дополнительно обрабатываются специальным растворителем. При проведении сезонного техобслуживания (осенью) масло в системе ГУРа КамАЗ-5320 (Классика) полностью подлежит замене.

1. Воздух оставшийся в системе ГУРа КамАЗ приводит к быстрой поломке насоса и повреждению частей рулевого механизма. О наличии воздуха в системе или его попадании, говорит вспенивание масла в бачке насоса, внешние потеки и засаленность системы, сильный шум работы насоса. Так же если после остановки двигателя, уровень масла в бачке поднимается 10 мм и более, в гидросистеме ГУРа остался или попадает воздух. Во избежании поломки насоса необходимо устранить наличие воздуха в системе или устранить наличие попадания воздуха в систему.

2. Герметизация системы ГУРа КамАЗ после замены рулевого механизма:а) поднять передние колеса автомобиля, так что бы они оторвались от земли;б) залить жидкость, прокрутить рулевым колесом от края до края 20 раз и опять долить жидкость;в) запустить двигатель на 2 секунды и заглушить его, долить жидкость;г) снова запустить двигатель на 3-4 секунды.

И заглушить его, опять долить жидкость (при необходимости);д) запустить двигатель, проконтролировать уровень масла в бачке, прокрутить рулем в одну затем в другую сторону;е) опустить передние колеса автомобиля;ж) прокрутить рулем в одну сторону и выпустить воздух из сапуна ГУРа (находящегося под валом сошки ГУРа), затем прокрутить рулем в обратную сторону до упора и снова выпустить воздух из сапуна ГУРа.

Герметизация системы гидроусилителя руля КамАЗ завершена, можно проводить ходовые испытания.

Рекомендуемые товары

ПГУ

ПГУ — гидравлический усилитель руля пневматического типа сцепления КамАЗа. Базовый механизм состоит из двух цилиндров (гидравлический и пневматический), поршня, пружины со штоком, следящего механизма, толкателя и впускного/выпускного клапана.

В результате работы механизма, обусловленной воздействием сжатого воздуха и жидкости на толкатель, снижается необходимое усилие на педаль во время переключения передач.

Настройка ПГУ позволяет не только устранить неисправности, но и отрегулировать механизм для максимального комфорта конкретного водителя. Зная устройство и принцип работы ПГУ, можно легко отремонтировать механизм самостоятельно.

Устройство и принцип работы

Устройство ПГУ включает в себя:

• гайку сферического типа;
• контргайку;
• поршневой толкатель, который деактивирует систему сцепления;
• чехол, предохраняющий от повреждений;
• поршень;
• уплотнитель комплексного типа;
• перепускной и впускной клапан;
• пробку;
• подвод топливной жидкости;
• систему для сжатия воздушного потока.

Схема также включается в себя такие элементы:

• пружинный механизм;
• редуктор;
• седла диафрагмы.

Принцип работы ПГУ заключается в следующем:

1. Водитель надавливает на педаль сцепления.
2. Под давлением топливной жидкости приводится в действие шток и поршневая часть механизма.
3. Происходит перемещение до момента открытия клапана впускного типа.
4. Воздушный поток движется в направлении пневматического поршня.
5. Вилка отводится, и отключается система сцепления.

Прокачка и регулировка

Для того чтобы отрегулировать ПГУ, необходимо:

1. Выполнить регулировку свободного хода педали. Опустить педаль до того момента, пока не начнет функционировать главный цилиндр. После этого делается отладка при помощи эксцентрикового пальца. Зазор между поршневой частью и толкателем не должен превышать 1,2 см. В конце процедуры нужно крепко закрутить гайку корончатого типа.
2. Выполнить регулировку свободного хода муфты. Сдвинуть рукоятку вилки, снять пружинный механизм и выполнить отладку.

Порядок действий при прокачке:

1. Очистить резиновый защитный колпак перепускного клапана.
2. Надеть на клапан резиновый шланг.
3. Один конец опустить в стеклянную емкость с рабочей жидкостью.
4. Рывками 3 раза нажать на педаль, а на четвертый раз — удерживая педаль, ослабить перепускной клапан.
5. Как только прекратится выделение воздушных пузырьков из жидкости, нужно завернуть клапан перепускного типа и убрать шланг.

Разборка и ремонт

Ремонт ПГУ предполагает его разборку. Чтобы разобрать механизм своими руками, необходимо:

1. Установить пневматический гидроусилитель руля в тиски и зажать заднюю часть корпуса.
2. Отвернуть болты и снять крышку подвода воздушного потока.
3. Демонтировать клапан усилителя с переднего корпуса.
4. Снять пружину и диафрагму.
5. Вытащить упорное кольцо и поршневую часть.
6. Открутить крепежный сапун и снять крышку с уплотнителя.
7. Вытащить кольцо стопорного типа.
8. Снять седла и шайбу.
9. Демонтировать манжету.
10. Установка и сборка ПГУ КамАЗ выполняется в обратном порядке.

Возможные неисправности ПГУ:

1. Привод заклинивает. В этом случае рекомендуется промыть все элементы гидросистемы и заменить масло.
2. Сцепление запаздывает. Использовать более качественную топливную жидкость (например, отвечающую стандартам евро-5). Если это не помогло, заменить манжету поршневой части.
3. Сцепление шипит и отсутствует усиление. Провести осмотр впускного клапана, при необходимости — заменить. Также рекомендуется осмотреть манжеты и кольцо следящего поршня.

Регулировка свободного хода муфты

Дальнейшая прокачка сцепления на автомобиле КамАЗ 65115 – это проведение регулировочных работ, касающихся выжимной муфты. Деталь устанавливается для отключения сцепления. Величина его свободного хода должна находиться в пределах 3-4 мм. Этот показатель будет соответствовать аналогичному показателю хода вилки – он составляет примерно 4-5 мм. Изменение этих цифр требует немедленной регулировки.

Порядок работ:

• вилка, которая деактивирует сцепление, отодвигается в сторону, а пружинный механизм извлекается;
• ход рычага проверяется вручную;
• восстановление нормального хода муфты осуществляется за счет регулировки вала сферической гайкой, которая является частью пневматического толкателя;
• когда требуемый показатель достигнут, пружина устанавливается на место.

Прокачка системы гидроусилителя рулевого управления – делаем сами

Прокачка происходит следующим образом. Ставим колесо в среднее (прямое направление) положение и включаем мотор на 15 секунд. Теперь поворачиваем руль пару раз до упора. Снимаем защитный колпачок и отворачиваем клапан. При понижении уровня жидкости доливаем заново и заводим двигатель. Уровень жидкости должен понизиться, но не допускайте понижения ниже отметки «минимум». Машина должна работать вхолостую минуту. Опускаем автомобиль, если он находился в подвешенном состоянии, и вращаем рулем до упора 2-3 секунды. Заглушаем мотор и ждем исчезновения пены, а потом опять заводим двигатель и проверяем звук.

Рулевое управление
— с гидроусилителем, встроенным в рулевой
механизм, рабочая пара — винт с гайкой на циркулирующих шариках и рейка,
зацепляющаяся с зубчатым сектором вала сошки. Передаточное число рулевого
механизма изменяется от 18,2 в среднем положении сошки до 21,5 в крайних
положениях.

Механизм
рулевого управления
модели C700VW.117.009 фирмы
RBL, установлен на левом лонжероне рамы автомобиля. Цилиндрическое прямозубое
зацепление поршня и вала сошки имеет высокую чистоту поверхности, поэтому износ
обоих зубчатых зацеплений чрезвычайно мал, что позволяет свести уход за рулевым
механизмом до минимума. Зубчатое зацепление вала сошки в своем среднем положении
не имеет никакого зазора.

Механизм имеет клапан с поворотным золотником, который состоит из работающего
в червяке на игольчатом подшипнике поворотного золотника с 6-ю дозирующими
канавками по окружности и расположенной в картере рулевого механизма головки
червяка, так же снабженной 6-ю дозирующими канавками. Червяк и золотник
засверлены и заштифтованы заодно с торсионом, который удерживает дозировочный
клапан в нейтральном положении, что соответствует прямолинейному движению, до
тех пор пока к рулевому колесу не будет приложено встречное усилие. Если с
рулевого колеса или управляемых колес на червяк будет передан крутящий момент,
торсион деформируется, и поворотный золотник поворачивается относительно головки
червяка, тем самым дозировочный клапан оказывается в рабочем положении.
Находящееся у дозировочного клапана масло попадает через открытые теперь
дозировочные канавки в одну из двух полостей рабочего цилиндра и усиливает
движение поворота за счет давления на поверхность поршня.

Механизм RBL снабжен гидравлическим ограничителем поворота. Это устройство
предотвращает поломку рулевых тяг, так как при конечном положении поршня
регулировочный винт упирается в ограничительный клапан, который пропускает масло
на слив.

Гидравлическое усилие при этом существенно снижается, и рулевое колесо можно
повернуть до упора только с дополнительной затратой сил.

Насос гидроусилителя
руля модели Р1617 фирмы RBL — лопастной,
производительностью не менее 9,0 л / мин при 600 мин-1 и давлении 7000 кПа (70
кгс/см2). Максимальное давление в системе составляет 17000 кПа (170 кгс/ см2).
Привод насоса — шестеренный, от коленчатого вала двигателя.

Бачок насоса снабжен бумажным фильтром и указателем уровня масла, установлен
на двигателе на дополнительном кронштейне. Смену бумажного фильтра необходимо
производить через каждые 100 тыс. км пробега.

Тяги рулевого привода трубчатые, с унифицированными наконечниками. Резьбовое
соединение одного из наконечников с тягой сошки позволяет регулировать длину
тяги.

Расположение рулевого колеса — левое. Привод от рулевого колеса к рулевому
механизму осуществляется посредством карданного вала со скользящим шлицевым
соединением и угловой передачей с коническими зубчатыми колесами.

Радиатор гидроусилителя руля
из оребренной алюминиевой трубки, расположен
перед радиатором системы охлаждения двигателя.

Удаление воздуха из гидросистемы
(прокачку) проводите при отсоединенной от
сошки продольной тяге.

Для этого поверните рулевое колесо вправо до начала увеличения усилия и снова
верните его в левое положение, повторите этот цикл не менее трёх раз. Затем
долейте масло в бачок насоса.

Уровень масла в бачке насоса
гидроусилителя проверяйте при работающем
двигателе, передние колеса автомобиля при этом установите прямо.

Нормальный уровень должен находиться между метками на корпусе бачка. Проверка
уровня масла в бачке производится указателем, вмонтированным в крышку
бачка.

Принцип работы

Поворачивая колеса КамАЗ-5410 и др. лопатки ротора совершают вращательные движения и прилегают к статору. Совпавшие друг с другом детали образуют проходы, в которые подаётся смазка и проходит далее за счет образовавшегося напора. Сформировавшийся напор проталкивает жидкость по нижнему клапану за счет того, что масло на момент совпадения проходов распределительного диска и поверхности выходит за пределы изделий.

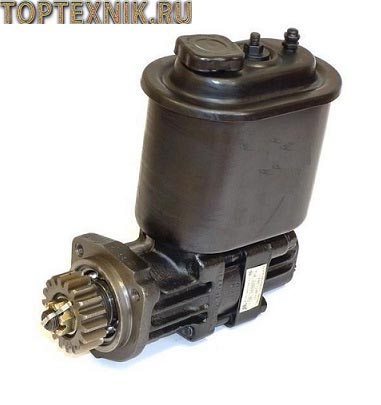

Помпа ГУР КамАЗ-65116 и др.:

Масло попадает на лопатки ротора, предварительно пройдя диск распределения. За счет напора, лопатки сильней прилегают к статору. Впуск и нагнетание жидкости происходит одновременно по двум направлениям. Рост оборотов ротора, исключает прохождение смазки через калиброванное отверстие, из области, расположенной за диском. Образовавшееся давление действует на перепускной клапан, заставляя открываться. В результате срабатывания клапана, часть рабочей жидкости проходит через коллектор и снова поступает на поверхность всасывания.

Регулировки

Настройку узла осуществляют в исправном состоянии. Её правильность является важным фактором в эффективной работе усилителя и сохранения эксплуатационного ресурса. Наладка делится на настройку зазоров зацеплений механических пар и хода золотника.

Зацепление червяк-сектор

Регулировку производят при исправном состоянии рулевых тяг и сочленений привода руля, свободный ход рулевого колеса не должен превышать 30 ̊ с работающим двигателем.

Порядок наладки:

• Поддомкрачивается передний мост трактора или отсоединяется сошка от рулевых тяг.
• Отпускают болт регулировочной эксцентриковой втулки.
• Поворачивают по часовой стрелке втулку до упора червяка в максимальном зацеплении с сектором.
• При работающем двигателе, поворачивая рулевое колесо определяют положение зацепления без ощущения заклинивания, увеличивая зазор поворотом втулки против часовой стрелки.
• Затягивают болт крепления втулки, снимают мост с домкрата или подсоединяют сошку к рулевым тягам.

Подтяжка сферической гайки червяка

Затяжка гайки нивелирует зазор между золотником и обоймами подшипников, образовавшийся в результате выработки или ослабления. Появления зазора отражается на увеличении свободного хода руля и появлению эффекта болтания рулевых колёс. При появлении люфта — золотник может произвольно подключать полости цилиндра к магистралям с давлением масла.

Затяжка сферической гайки червяка

• Откручиваются болты крепления распределителя к корпусу усилителя.
• Снимают крышку и крепят распределитель на два размещённых по диагонали болта 5. Толщину фланца крышки компенсируют подложкой шайб 4 или гаек большого диаметра под головки болтов.
• Затем расшплинтовуют регулировочную гайку 1, и затягивают её до упора золотника в обоймы подшипников. Затяжку осуществляют с усилием 20 Нм.
• Отворачивая сферическую гайку до первого совпадения отверстия на валу червяка — гайку зашплинтовуют.
• Демонтируют установочные болты с шайбами и устанавливают крышку с прокладкой, затягивая четырьмя болтами в штатном режиме.

Правильная затяжка даёт плотное прилегание золотника к обоймам подшипников и обеспечивает возвращение золотника в нейтральное положение под действием пружин при прекращении вращении рулевого колеса. Излишняя затяжка увеличивает усилие на руле и приводит к быстрому износу упорных подшипников распределителя.

Регулировка зацепления сектор — рейка

Зазор в зацеплении сектор–рейка штока поршня цилиндра регулируется количеством прокладок между корпусом усилителя и упором рейки. Достаточный зазор 0,25-0,3 мм обеспечивает работу пары без заклинивания.

Установка регулировочных прокладок Зазор рейки и упора

Равномерность хода золотника

Ход золотника регулируют прокладками между корпусом усилителя и распределителем, распределителем и крышкой сферической гайки. При недостаточном усилении поворота влево устанавливают дополнительную прокладку в 0,5-1 мм между корпусом колонки и распределителем, если недостаточно усиление вправо – устанавливают прокладку под крышкой сферической гайки. Таким образом, выравнивают амплитуду хода золотника влево — вправо.

Давление в системе

Настройка давления предохранительного клапана 7 осуществляется изменением сжатия пружины. Заворачивая винт клапана — увеличивается сжатие пружины и соответственно максимальное рабочее давление гидросистемы усилителя.

111–1

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике. Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Коррозия рулевого вала дает знать о себе раньше на рулевых механизмах с гидроусилителем. Из-за работы по шероховатой поверхности начинают быстро изнашиваться и течь сальники. На рулевых рейках с электромеханическим усилителем распознать начало болезни сложнее. Когда дело дойдет до ощутимых неисправностей — стуков и люфтов, коррозия уже успеет нанести зубчатой рейке непоправимый вред. В запущенных случаях она поражает зубья, которые не подлежат ремонту. Зубья имеют сложный профиль и высокую поверхностную закалку, и правильно восстановить их после любой механической обработки практически невозможно.

С коррозией остальных поверхностей рейки борются тремя методами: шлифовкой, стачиванием под ремонтный диаметр и завтуливанием. Шлифовку делают, когда ржавчина поверхностная и суммарное уменьшение диаметра рейки не превышает 0,1 мм. При этом используют запчасти (сальники и опорную втулку) номинального размера. С таким увеличением зазора течей и стуков не будет.

При более глубокой коррозии допустимо безболезненно стачивать зубчатую рейку не более чем на 0,5 мм. Такова рекомендация большинства производителей. Эти детали обычно закалены на глубину около 1,5 мм. Ведь они должны надежно работать под давлением масла до 150 бар. При столь значительном уменьшении диаметра используют запчасти ремонтного размера. Сальники подбирают по каталогам, а втулки иногда приходится изготавливать.
