Электрические схемы ваз 2101

Устройство замка зажигания

Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы.

В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов. С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета. При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.

Механическая часть

Напряжение подаётся на заданную цепь при определённом положении ключа. Цвет зависит от года выпуска автомобиля. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.
Разблокировка Берем шило и вставляем его в отверстие, поджимая им фиксатор. Если схемы нет или она утеряна, то читаем дальше.
Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Прочтёте за 6 мин.
Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ Механическая часть Зачастую отказ замка зажигания по механической части провоцируют: тугое проворачивание ключа зажигания; заклинивание в одном из положений.
Механическая часть установлена непосредственно в самом замке зажигания.
Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу как на фото.
Для замены необходимо: Отключить аккумуляторную батарею Снять пластмассовый кожух, предварительно открутив винты его крепления. Это поможет им подключить деталь без особых проблем.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован.  Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Ремонт замка зажигания ВАЗ 2101

В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.

Снятие замка зажигания ВАЗ 2101

Чтобы демонтировать замок, нам понадобятся такие инструменты:

• гаечный ключ на 10;
• отвертка с крестовидным лезвием (лучше короткая);
• небольшая шлицевая отвертка;
• кусачки или ножницы;
• шило.

Порядок работ следующий:

1. Ставим машину на ровной площадке, включаем передачу.
2. При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
3. Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
4. Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю

5. Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.

6. Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.

7. Снимаем нижнюю половину кожуха.

8. Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.

9. Отсоединяем верхнюю половину рулевого кожуха.

10. Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.

11. Вставляем ключ зажигания в скважину
12. Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.

13. При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.

14. Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.

15. Извлекаем замок зажигания из кронштейна.

Разборка замка

Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:

1. Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.

2. Снимаем кольцо.

3. Вынимаем контактную группу из корпуса замка.

О том, как снять личинку, мы поговорим чуть позже.

Когда целесообразен ремонт

После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты

В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся

Но ее можно заменить. Благо, они есть в продаже и стоят недорого.

Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.

Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.

Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201

Наименование детали	Каталожный номер	Примерная цена, руб.
Замок зажигания в сборе	2101–3704000	500–700
Личинка замка зажигания	2101–6100045	50–100
Контактная группа	2101–3704100	100–180

Замена контактной группы

Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.

Замена личинки

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:

• электродрель со сверлом диаметром 0,8–1 мм;
• штифт такого же диаметра длиной 8–10 мм;
• шило;
• тонкая шлицевая отвертка;
• жидкость типа WD-40;
• небольшой молоток.

Порядок работ такой:

1. Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.

2. Находим на корпусе замка штифт, фиксирующий личинку.

3. Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.

4. При помощи шила извлекаем остатки штифта из отверстия.

5. Вынимаем личинку из корпуса.
6. Жидкостью WD-40 обрабатываем рабочие части новой личинки.
7. Устанавливаем новую личинку в корпус.
8. Фиксируем ее при помощи нового штифта.

9. Утапливаем штифт полностью при помощи небольшого молотка.

10. Устанавливаем накладку на место.

Момент зажигания

Изменение угла опережения зажигания

На верхнем фото лодочный мотор, рукоятка «газа» в положении «холостые обороты». Основание магнето 1 в положении «малый угол опережения зажигания», дроссельная заслонка карбюратора 2 прикрыта (виден привод дроссельной заслонки). При добавлении «газа» происходит поворот основания магнето в сторону «бо́льшего угла опережения зажигания», одновременно начинает открывается дроссельная заслонка карбюратора. На нижнем фото рукоятка «газа» в положении «полные обороты». Сравните взаимное положение деталей 1 и 2. Вращение маховика 3 по часовой стрелке.

Важнейшим параметром, определяющим работу системы зажигания, является так называемый момент зажигания, — то есть время, в которое система поджигает искровым разрядом сжатую рабочую смесь. Определяется момент зажигания как положение коленвала двигателя в момент подачи импульса на свечу опережением относительно верхней мёртвой точки в градусах (типично от 1 градуса до 30).

Это связано с тем, что для сгорания рабочей смеси в цилиндре требуется некоторое время (скорость распространения фронта пламени около 20-30 м/с). Если поджигать смесь в положении поршня в верхней мёртвой точке (ВМТ), смесь будет сгорать уже на такте расширения и частично на выпуске и не обеспечит эффективного давления на поршень (попросту говоря, догоняя поршень, вылетит в выхлопную трубу). Поэтому (оптимальный) момент зажигания подбирают таким образом (опережают относительно ВМТ), чтобы максимальное давление сгоревших газов приходилось на ВМТ.

Оптимальный момент опережения зажигания зависит от скорости движения поршня (оборотов двигателя), степени обогащения/обеднения смеси и немного от фракционного состава топлива (влияет на скорость горения смеси). Для автоматического приведения момента зажигания к оптимальному применяются центробежный и вакуумный регуляторы или электронный блок управления.

Следует отметить, что на нагрузочных режимах в бензиновых двигателях при оптимальных (по скорости горения смеси) углах зажигания часто возникает детонация (взрывное горение смеси), поэтому, для её избежания, реальный угол опережения зажигания делают чуть меньше, до порога возникновения детонации (подводом начального угла опережения вручную, или электроникой блока управления — автоматически, в движении). В современных двигателях управляющая программа постоянно устанавливает угол зажигания немножко ранее, постоянно двигая зажигание в раннюю сторону, малыми шагами в доли градуса, а в момент появления критерия детонации программа сдвигает зажигание на несколько градусов в позднюю сторону, затем процесс повторяется. В результате система «ведёт» момент зажигания по грани детонации, что способствует получению максимальной отдачи от двигателя. С момента введения стандарта EURO-3 момент зажигания управляется раздельно для каждого цилиндра.

Как «позднее зажигание», так и «раннее зажигание» (относительно оптимального) приводит к падению мощности двигателя и снижению экономичности из-за снижения КПД, а также избыточному нагреву и нагрузкам на детали двигателя. «Раннее зажигание», кроме того, приводит к сильной детонации, особенно при резком нажатии на педаль газа. Регулировка опережения зажигания на автомобилях обычно заключается в выставлении наиболее раннего момента зажигания, ещё не приводящего к детонации при разгоне.

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

1. Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
2. Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
3. Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
4. Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
5. Втулка. Основной элемент личинки.
6. Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
7. Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Неисправности

Конструкция замка – достаточно простая и надежная, но сломаться замок вполне может. Неисправностей, которые могут случиться с данным элементом – всего две: механическая и электрическая.

К механической неисправности относится проблема с секретом. Из-за сора, попадающего внутрь секрета и влаги образуется коррозия, которая мешает перемещаться подвижным элементам внутри секрета. В итоге замок начинает заедать при повороте ключа, подклинивать или вовсе перестает вращаться. Устранить данную неисправность можно путем заливки внутрь средства WD-40 или хотя бы тормозной жидкости. Однако восстановить таким путем работоспособность секрета если и удастся, то ненадолго. Сам секрет – не ремонтопригоден, и при такой неисправности в итоге нужна будет замена замка зажигания ВАЗ-2101.

УОЗ на слух

В этом нет ничего странного, особенно если двигатель с большим пробегом. Нередко заводского УОЗ, выставленного по стробоскопу, для такого двигателя недостаточно. В результате машина трясется, не выдает полную мощность, расходует больше топлива, чем должна. А нужно просто добавить угол опережения.

Перед тем как выставить зажигание на ВАЗ-2101, машину следует прогреть до рабочей температуры. Затем регулировочными винтами карбюратора выставлять минимальные обороты холостого хода, насколько это возможно.

Далее отворачивают гайки, фиксирующие трамблер, и вращают корпус в положительную сторону. При этом обороты вырастут, и работа двигателя стабилизируется. Некоторые специалисты советуют поворачивать трамблер до появления пропусков зажигания и затем немного вернуть его назад.

Как понять, что у нас правильно выставленное зажигание? Когда при разгоне на высшей передаче появляется детонация в течение 2-4 секунд и затем пропадает, значит, настройка прошла успешно. При этом автомобиль должен хорошо реагировать на педаль газа.

Как снять замок

Обязательно снимите минусовую клемму с АКБ. Некоторые автолюбители этого не делают, объясняя это низким напряжением цепи. Однако если во время ремонтных работ произойдет замыкание проводов, это приведет к неисправности некоторых элементов электрооборудования.
Поверните ключ в нулевое положение. Это позволит облегчить демонтаж устройства благодаря тому, что удерживающий вал руля чуть зайдет в секретную часть.
Снимаем кожух колонки руля. Откручиваем для этого пять винтов, соединяющих верх и низ кожуха

Вытягиваем верхнюю часть кожуха вверх, действуя очень осторожно. Снимаем и убираем подальше все элементы кожуха.
Сняв кожух, выкручиваем винты, на которые закреплен сам замок

Этих винтов два, располагаются они внизу под выключателем.

Отсоединяем провода от замка.

Чтобы не сломать фиксатор во время демонтажа, находим слева на кронштейне небольшую щель. В нее вставляем шило или тонкий гвоздь и вдавливаем фиксатор.

Шлицевой отверткой вынимаем механизм из кронштейна.

Еще один важный совет: пометьте, как были подключены провода. Это поможет ничего не напутать при установке нового устройства.

Отремонтировать или купить новый

На этот вопрос нет однозначного ответа. Дело в том, что очень трудно найти новую контактную группу на ЗЗ «Калины», в отличие от классики, «Самары» и десятого семейства. Поэтому приходится ее ремонтировать, что без наличия опыта, навыков и желания – не самая лучшая затея. Чаще всего владельцы устанавливают новый ЗЗ, купив его в сборе.

В этом случае необходимо учесть, что замок зажигания «Калины» с иммобилайзером, который не будет реагировать на новый ключ и машину не удастся завести. Выход конечно есть. Можно переобучить иммобилайзер под новый ключ. При этом придется поменять еще и личинки на дверных замках.

Можно поступить проще – возить с собой два ключа. Правда непонятно, стоит ли их держать на одной связке. Поэтому самое разумное будет изготовить новое «жало» и установить его на старый ключ. Кстати говоря, оно может входить в комплект поставки нового замка.

Замок зажигания ВАЗ-2106: демонтаж

После всех подготовительных работ можно приступать к самой ответственной части. Для этого мы должны вставить ключ в замок зажигания и перевести его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль вправо-влево вместе с ключом, после чего оно отключится.

Берём крестовую отвёртку и откручиваем крепление к кронштейну. Там имеется два винта: один с одной стороны замка, второй — с другой. После того как снимем винты, увидим фиксатор замка в кронштейне. Чтобы достать устройство необходимо утопить фиксатор и вытащить замок зажигания ВАЗ-2106 рукой. На этом работы можно считать завершёнными. Дальше нам нужно разобраться с электрической схемой, обнаружить и устранить неисправности в проводке, так как именно там они чаще всего и возникают. Для этого мы будем использовать заранее подготовленный мультиметр.

Бесконтактное (электронное) зажигание ВАЗ 2101. Схема. Порядок установки

Так как все больше владельцев ВАЗ 2101 и «классики» меняют старую систему зажигания на бесконтактную (электронную), то будет не лишним поговорить и о ней.

Схема бесконтактной системы зажигания ВАЗ

Расшифровка схемы:

1. Бесконтактный датчик.
2. Датчик-распределитель зажигания.
3. Свечи зажигания.
4. Коммутатор.
5. Катушка зажигания.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель зажигания.

Потребуются следующее оборудование:

1. Коммутатор. Рекомендуемые модели: K563.3734, K562.3734. Устройство включает в себя 2-ве части: главный блок и дополнительный. Дополнительный — служит в качестве резерва и может взять на себя задачи главного блока или датчика Холла в случае выхода из строя комплектующих.
2. Свечи (лучше использовать А17 ДВР или любой аналогичный вариант).
3. Катушка зажигания маркировки 27.3705 (магнитный проводник должен быть разомкнут).
4. Датчик распределения зажигания (трамблер маркировки 38.3706).
5. Жгут с проводами.
6. Высоковольтные силиконовые провода (рекомендуемые производители — ТЕСЛА или CEZAR).

Потребуется набор инструментов:

• ключи для свечей, на 8-мь, 10-ть, 12-ть, 13-ть миллиметров;
• щуп на 0.7-0.8 миллиметров;
• оборудование для сверления;
• стробоскоп.

Этапы установки зажигания:

Заменить исходные свечи на новый экземпляр (зазор должен быть установлен на 0.7-0.8 миллиметров).

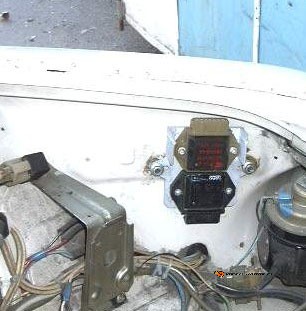

Установить коммутатор. Оптимальное расположение ВАЗ 2101 – внутренняя боковая стенка отсека. Для монтажа понадобится просверлить 2-ва отверстия и прикрутить прибор к брызговику аварийным коммутатором наверх. Необходимо, чтобы радиатор коммутатора имел обширную площадь прилегания к поверхности кузова (это позволит повысить тепловую отдачу). Коммутатор также может быть зафиксирован саморезами.
Снять крышечку трамблёра и начать проворачивать коленный вал до момента пока бегунок не развернётся к первому цилиндру на трамблере

Стоит обратить внимание, отметка на шкиве коленвала и средняя отметка на крышечке системы газового распределения должны совпадать. Ключом на «13» необходимо отвернуть трамблер и извлечь его

Взять новый трамблер, убрать с него крышечку. Затем, крутя шток прокручивать его до того момента, пока бегунок не развернётся в направлении 1-го цилиндра (как это было на исходном трамблере). Установить новый экземпляр трамблера и закрутить гайку на тринадцать. Далее, прокручивая его по кругу, относительно своей оси, расположить его таким образом, чтобы центральная точка прибора Холла совпадала с краешком начала выреза окошка в экране. Затем, можно затянуть гайку фиксирующую трамблёр до конца.
Заменить катушку зажигания. Процедура включает в себя этапы:
отвернуть старую катушку (при этом проводники не нужно отводить от её клемм);
заменить на новую деталь;
жгут проводов подключается с помощью разъёмов к коммутатору и распределительному устройству зажигания;
черный проводник подключается к массе (необходимо, чтобы клемма обладала плотным соединением с кузовной частью авто);
красный проводник подключается к клемме «К» на новом экземпляре детали;
коричневый провод от тахометра (отключённый с прежней детали) также подключается к «К»;
синий провод и чёрно-голубой (отключённые с прежней детали) подсоединяются к клемме «Б». Нужно учитывать, что составляющие «К» и «Б» не всегда могут размещаются симметрично.

Одеть крышечку трамблёра и высоковольтные проводники.
Проверить каждый крепёж и можно пробовать заводить автомобиль.

Если не получается завести, то проблема может быть в следующем:

1. Установлен нерабочий коммутатор.
2. Проблема располагается в катушке.
3. Дефект в датчике Холла.
4. Разрыв в жгуте проводников, или они сильно спутались.
5. Трамблер размещён не верно.
6. Сбилось зажигание.
7. Спутаны высоковольтные проводники.
8. Допущена ошибка при монтаже проводников на катушке.
9. Дефект дислоцируется в свечи или неверная установка зазора.

Меры предосторожности

Нюансы, которые надо учитывать в ходе проведения замены замка и регулировки момента зажигания:

1. Все действия по ремонту выполняются при отключенном аккумуляторе. В противном случае можно спровоцировать замыкание контактов, что приведет к поломке оборудования.
2. Если двигатель прогревается в гараже, надо обязательно открыть ворота. В закрытом помещении должна быть реализована качественная вентиляция.
3. Нельзя трогать коленвал при запущенном двигателе, особенно, если работы выполняют в рубашке. Рукава одежды надо закатать, чтобы не допустить ее закусывания шкивом.
4. При отсоединении проводов от трамблера контактные элементы между собой замыкать нельзя, то же самое касается аккумулятора. Это приведет к серьезным неполадкам в бортовой сети, а также поломке электрических устройств.

Проверяем результаты работы

Закончив устанавливать замок, необходимо удостовериться, что в машине все элементы работают без перебоев. Подсоединяем аккумуляторную батарею. При правильности работы в момент вставки ключа в нулевое положение автомобильные системы должны быть обесточены. В первом положении начинает питание поступать на систему, которая управляет ДВС, генераторное устройство, фары, сигналы, омыватель и очиститель стекла, подъемники и приборы контроля. После перехода во второй сектор напряжение поступает на перечисленные выше системы и выполняется запуск стартерного устройства. Если замок установлен и работает правильно, то запирающий стерженек противоугонки выдвигается и убирается при переключении ключа из положения «ноль» в первую позицию и назад.

Одним словом, сложностей в такой работе нет. Все операции выполняются своими руками, без помощи специалистов автосервиса. Тем более, что цена на замок зажигания на ваз 2106 составляет от двадцати до тридцати рублей, и не стоит гоняться за недорогими подделками!

Установка элементов зажигания

Имея все это в сборе, можно приступать к установке. Имеется определенная схема, бесконтактное зажигание ВАЗ-2101 по которой и монтируется, но не обязательно ей следовать, порядок работ можно и менять, важен лишь конечный результат.

Итак, монтируем бесконтактное электронное зажигание ВАЗ-2101:

1. Выкручиваем свечным ключом старые свечи, а на место их устанавливаем новые, предварительно проверив и установив на них зазор между электродами в 0,7-0,8 мм;
2. Устанавливаем коммутатор. Поскольку посадочного места для него не предусмотрено, но выбрать его придется самому. Лучшим местом для установки считается задняя стенка моторного отсека. Там и найдется нужная по размерам площадка, и мешать в дальнейшем коммутатор не будет, главное, чтобы доступ к нему был легким. Для закрепления можно использовать дрель, для сверления отверстий. Затем коммутатор крепиться болтиками и гайками. Но можно и закрепить его при помощи саморезов. Важным условием является максимальное прилегание коммутатора к поверхности, чтобы лучше обеспечить его охлаждение.
3. На «родном» трамблере снимаем крышку и проворачиваем коленчатый вал, пока бегунок не станет в положение, соответствующее ВМТ первого цилиндра. Дополнительно следует проверить совпадение меток на шкиве колен. вала с рисками на крышке привода ГРМ. Метка шкива должна совпадать со средней риской.
4. Откручиваем крепление «родного» трамблера и извлекаем его. На новом бесконтактном трамблере перед установкой тоже снимаем крышку и устанавливаем бегунок в положение, которое идентично положению на старом. После чего ставим его на место извлеченного и наживляем гайку его крепления, но не затягиваем.
5. Сбоку на бесконтактном трамблере установлен датчик Холла, который нужно правильно установить. Для этого вращаем корпус трамблера, пока его центральный электрод не совпадет с краем ближнего технологического окна, от которого и зависит начало подачи искры. После установки датчика Холла в нужное положение, затягиваем крепление трамблера.
6. Попускаем крепление катушки зажигания, предварительно от нее отсоединив провод высокого напряжения, идущий на трамблер. Остальные провода отсоединять от нее не нужно. На место «родной» катушки устанавливаем новую и закрепляем ее.

На этом бесконтактная система зажигания ВАЗ-2101 считается установленной, но остается еще правильно совершить подключение, чтобы она заработала.
