Как подключить двухкатушечный саб к усилителю

Подключаем кабель для управления усилителем

Мы уже говорили, что необходимо прокладывать провода для управления самим усилителем. Кстати говоря, это целесообразно сделать, укладывая межблочный провод. Тем более что во многих моделях имеется специальный кабель именно для этой цели. Одним концом он прикрепляется к усилителю (еще раз напоминаем, что он окрашен в синий или сине-белый цвет), а другим – к магнитоле. Совет: покупая усилитель в машину, обязательно приобретайте все провода вместе с ним, так как лучше сразу проконсультироваться по их поводу у продавца.

Совершенно необязательно покупать кабель большого сечения, так как по нему будут проходить очень малые токи.

Домашний усилитель из автомобильного

При отсутствии — выход есть. Ну все поехали: Итак, давайте выясним прежде всего, какие бывают разновидности авто сабвуферов: 1 Активный сабвуфер. В случае если у Вас есть тестер и Вы еще и им пользоваться умеете то думаю дальше не нужно ничего говорить я уверен Вы и без меня знаете что можно померить напругу на выходе, и только потом подключать саб — все просто на самом деле, а кто не умеет учитесь работать с приборами в жизни пригодится тот же аккумулятор измерить тем более простой тестер стоит не так дорого буквально пару тыщ тенге Подключение пассивного автомобильного сабвуфера. При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам.

Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. В таком случае, усилитель подключают к динамикам см.

Как известно, у автомагнитол имеется специальный выход обычно синего цвета. Подсоединить два отрезка шнура к двум клеммам; 4. Так же кольцевой оканечиваем и на кузов машины, и у-образной на усилитель.

Если Вы купите хороший сабвуфер но подключите тонюсенькими проводами саб — будет «пердеть» он просто не будет давать басов, объясняется это чудовищными просадками по питанию, просаживается питание борт сети машины с нормальных 14 Вольт до Вольт по первичке, на вторичке преобразователя усилителя тоже просадки соответственно теряется мощность и качество. После выполнения вышеперечисленных процедур, остаётся только присоединить провода, передающие звуковой сигнал от усилителя к сабвуферу, звук после усиления имеет большую мощность, поэтому сечение проводов должно быть соответствующим. В пассивном нет встроенного усилителя — поэтому он и называется пассивный.

В нём предусмотрены разъёмы для подсоединения сабвуфера. Для них режим ставим OFF. Как подключить автомобильный усилитель

Разработка схемы

Схема подсоединения зависит от количества входов усилителя, расположения и мощности динамиков, наличия или отсутствия сабвуфера.

Усилители мощности бывают:

• двухканальными, рассчитаны на подключение только пары колонок;
• четырех-, используются для подключения двух колонок и сабвуфера или четырех (к ним также существует схема последовательного подключения четырех штук и сабвуфера);
• шести-, используются для стандартного подключения четырех штук и сабвуфера.

Также важно учитывать номинальную мощность (Вт, W) и сопротивление всей подключенной аппаратуры (Ом). Их можно найти или на маркировке устройств или в технических документах

Суммарное сопротивление соединения не должно превышать максимально допустимую норму.

Подсоединять колонки к усилителю можно тремя способами.

1. Последовательно — однотипные динамики поочередно соединяются друг к другу, а затем к устройству.
2. Параллельное — выполняется полярным соединением напрямую к выходам устройства, при этом их сопротивление и мощность может отличаться.
3. Последовательно-параллельное — применяется в тех случаях, когда необходимо соединить две колонки с одинаковым сопротивлением и дополнительные с другими параметрами.

Подключение двух автомобильных усилителей

Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. В готовых комплектах межблочных проводов всегда есть кабель управления. По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Некоторые подключают сабы к усилителям класса D последовательно. Переходим к следующему пункту непосредственно к схемам подключения. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки. Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. Не забудьте проверить, при каком сопротивлении усилитель обеспечивает такую мощность.

Роль его следующая. Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот. Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное. Вариантом может послужить адаптер высокого уровня, представляющий собой конвертер уровня сигнала. подключение усилителя к сабвуферу

Электрическая схема активного сабвуфера

Что касается электрической составляющей активного сабвуфера, то она прорабатывается по следующей схеме.

Электрическая схема активного сабвуфера

Состоит активный сабвуфер из 4-х блоков:

• Summators – то есть блок сумматоров;
• Subwoofer driver или блок кроссовера;
• Power amplifier или блок усилителя;
• Power supply или блок питания (взаимодействующий с блоком охлаждения).

Принцип действия основан на следующих этапах:

• Сначала звук идет в первый отсек — блок сумматоров. Здесь происходит суммирование обоих каналов: правый/левый;
• Далее звук передается в кроссовер, где формируется сигнал;

Схема фильтра сабвуфера

После этого только, как сформировался сигнал, он поступает в усилитель, а уже затем в излучатель.

Итак, мы выяснили, что переделка может быть осуществлена своими руками. В данном случае будет крайне полезно посмотреть видео обзор по теме или соответствующие фото – материалы. Действовать надо строго по инструкции. Таким образом, если все удастся осуществить, мы неплохо сэкономим, ведь цена на активный сабвуфер довольно высока.

Пассивный и активный сабвуфер: отличия и особенности

Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

• усилитель аудиозвука;
• частотный разделитель;
• НЧ-головки.

На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.  Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

• Как подключить усилитель
• Конденсатор для сабвуфера. Нужен ли он?

Нажмите кнопку, чтобы поделиться материалом:

Как подключать сабвуфер через усилитель

Подключение по такой схеме наиболее перспективно. Вариантов использования такой системы очень много. Всё зависит от усилителя. Ниже вы видите, пожалуй, классическую схему использования усилителя.

Подключение сабвуфера через усилитель

Самое простое использование усилителя, это подключение сабвуфера через усилитель. Однако усилители в большинстве своём имеют возможность подключать и динамики. Даётся возможность подключить дополнительные или переключить тыловые на усилок.

Можно полностью отключить динамики от магнитолы и подключить их к усилителю, если он позволяет.

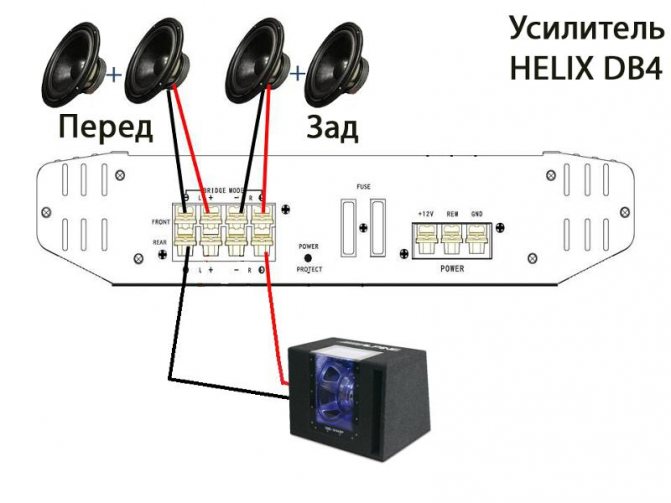

Схема подключения сабвуфера через многоканальный (четыре канала) усилитель

Есть и ещё одна схема подключения активного сабвуфера — через моноусилитель. Это одноканальный усилитель, который «выбирает» из спектра только низкие частоты. Его подключают к выходу магнитолы, а к нему уже — саб. Что даёт возможность регулировать интенсивность низких частот, что уже лучше, чем первый вариант. НЧ-усилитель не такой дорогой, как многоканальный, что тоже неплохо.

Меры безопасности

При самостоятельном монтаже сабвуфера и усилителя нужно соблюдать определённые правила:

• нельзя начинать работу, не сняв при этом клеммы с аккумуляторной батареи;
• не забывайте об обесточивании всех цепей, к которым будет выполняться подсоединение;
• используйте электроизоляционную ленту, гофрированную трубку, хомуты, чтобы надёжно защитить все проводные соединения;
• у вас должна быть только качественная проводка;
• не допускайте крутых изгибов проводов;
• выбирайте предохранитель, соответствующий паспортным данным подключаемых устройств;
• надёжно фиксируйте акустическое оборудование в автомобиле, при работе ничего не должно смещаться.

Следуя вышеперечисленным мерам безопасности, вы не повредите своё транспортное средство и избежите риска возгорания.

Где установить

Для некоторых автомобилистов установка акустического оборудования может превратиться в большую проблему. Дело касается как размеров самого устройства, так и модели авто.

Хэтчбек и минивэн. В автомобилях с таким типом кузова можно легко найти место даже для размещения крупногабаритной системы. Объясняется это хорошей вместимостью багажника.

Седаны. Багажник в седанах обладает меньшим объемом, поэтому для установки саба место там найдется не всегда. Решить проблему можно путем монтажа акустики в подлокотники или на задней полке.

Кабриолет. В таком кузове подключить сабвуфер к машине наиболее сложно, т. к. пространство здесь в дефиците. В этом случае лучше выбирать акустику полосового типа или ФК корпуса, оснащенные фазоинвертором.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

• AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
• miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
• ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы.  С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключение сабвуфера 2 Х 2

Низкочастотные системы с двумя громкоговорителями часто устанавливаются в автомобили. Они обеспечивают большую мощность, глубокие и насыщенные басы. Схема подключения сабвуфера 2 Х 2 может отличаться от других вариантов. Такая конструкция может быть выполнена в виде закрытого ящика или работать на фазоинвертор. Подключение саба 2 Х 2может осуществляться двумя простыми способами. Это последовательное или параллельное соединение звуковых катушек громкоговорителей. Для того чтобы вычислить результирующее сопротивление применяется простая формула. Обмотка звуковой катушки представляет собой низкоомный резистор.При последовательном соединении двух катушек по 2 Ома суммарное сопротивление равно 4 Ома, исходя из формулы R общее=R1 R2 или 2 Ω 2 Ω=4 Ω.

https://www.youtube.com/watch?v=ytcopyrightru

Схема подключения саба 2 Х 2 в 4 Ома не вызывает затруднений, так как практически все усилители низкой частоты работают с такой нагрузкой. Формула для параллельного соединения сопротивлений выглядит немного по-другому. Здесь результирующее сопротивление нескольких резисторов будет меньше самого маленького сопротивления параллельной цепи.

По формуле Rобщее=R1*R2/R1 R2 сопротивление двух катушек по 2 Ω соединённых параллельно будет равно 1 Ω. Подключение сабвуфера 2 Х 2 в 1связано с некоторыми трудностями, так как не все модели усилителей низкой частоты могут корректно работать с таким сопротивлением нагрузки. Каждое соединение имеет свою специфику.

Схема подключения сабвуфера в 1 Ом применяется не часто, так как, несмотря на большую выходную мощность, такой режим не обеспечивает хорошее качество воспроизведения низких частот. Некоторые модели автомобильных усилителей низкой частоты вообще не допускают подключение такой маленькой нагрузки. Подключение двух сабвуферов в 1 Ом допускается только при последовательном соединении обмоток.

Сопротивление в 0,5 Ω, которое получается при параллельном соединении, может погубить усилитель. Мостовая схема включения снизит эту величину ещё в два раза. При подключении саба на 1 Ом нужно помнить, что с уменьшением сопротивления увеличивается ток, поэтому все соединительные кабели должны иметь соответствующее сечение. Нельзя использовать для соединения мощных акустических систем одножильные провода или кабели, предназначенные для электропроводки.
