Выполняем замену радиатора отопителя ваз 2114 своими руками: инструкции и нюансы

Содержание:

Инсталляция второго (салонного) отопителя
Пошаговая инструкция по снятию и установке печки
Как поменять кран печки своими руками?
Причины сбоев в работе
НЕИСПРАВНЫЙ ТЕРМОСТАТ
Система отопления ВАЗ 2114: почему в машине не греет печка
Устройство и принцип действия печки ВАЗ 2114/15
Как заменить радиатор печки ваз 2114
Как разобрать печку ВАЗ 2114/15
Меняем со снятием панели
Плохо греет печка ВАЗ 2114.Как улучшить работу печки?
Ремонт радиатора печки

Инсталляция второго (салонного) отопителя

Установить вторую печку непросто, придётся расположить агрегат в выбранном месте, разгерметизировать систему охлаждения движка, активировать дюритовые шланги (вставив их в разрез СОД).

Затем следует посредством сверла сделать в моторном щите несколько отверстий, диаметр которых не превышал бы 19 мм, после чего можно будет аккуратно проложить патрубки, расположив их непосредственно под обивкой пола. Патрубки в обязательном порядке следует закрепить посредством хомутов на новом агрегате.

После того в расширительном бачке будет больше 2 л тосола, придётся убрать образовавшиеся воздушные пробки. При необходимости кнопки управления новым агрегатом могут быть размещены на панели транспортного средства.

Если установить дополнительный отопитель, поток проходящего сквозь него тосола будет регулироваться стандартной помпой. Поэтому дополнительная помпа на печку ВАЗ-2114 сможет оптимизировать процесс нагрева салона, сделает работу второго отопительного прибора более продуктивной.

Как правило, установив новое обогревательное приспособление в салон ВАЗ-2114, внутреннее пространство автомобиля сможет прогреваться до комфортной температуры вдвое быстрее, кроме того, что немаловажно, постоянно холодная зона в районе ног пассажиров, сидящих сзади, будет постоянно тёплой. Правда, наряду с достоинствами есть и недостатки, ведь тосол начнёт медленнее нагреваться, в салоне появится дополнительный источник шума

Правда, наряду с достоинствами есть и недостатки, ведь тосол начнёт медленнее нагреваться, в салоне появится дополнительный источник шума.

Пошаговая инструкция по снятию и установке печки

Как сделать замену сцепления на ваз-2114 своими руками

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
набор гаечных ключей;
ёмкость и шланг резиновый для слива охлаждающей жидкости;
ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Как поменять кран печки своими руками?

Как снять руль на ваз 2114 своими руками и произвести замену рулевой рейки

Вам потребуется для работы яма, потому что кран отопителя располагается в нижней части капота, под боковой накладкой со стороны пассажирского сиденья. Замена крана печки на ВАЗ 2114 выполняется в несколько этапов:

На кране нужно почистить щеткой крепежи, промыть их тормозной жидкостью, и оставить на какое-то время, чтобы жидкость очистила резьбу на шпильках, и гайки легче откручивались. Для отмывания шпилек лучше использовать WD-40, если есть в наличии. Это — важный этап в работе, потому что заржавевшие болты могут прихватить гайку настолько, что их откручивание становится проблемным. Иногда при откручивании гаек, болты нужно придерживать дополнительным ключом или плоскогубцами.
В салоне снимите боковую накладку. Теперь вам видны патрубки, ведущие к крану. Ослабьте хомуты шлангов, снимите по одному шланги. При этом держите возле себя посуду с тосолом, которую сразу подставьте под освобождаемые патрубки, чтобы вытек оставшийся антифриз.
Если вы решили заменить шланги, их необходимо освободить и на радиаторе. Но если они в удовлетворительном состоянии, то потом, когда начнете собирать, потребуется лишь герметик.
Возвращайтесь в яму и выкручивайте ключом на 10 гайки, удерживающие кран.
Снова вернитесь в кузов и попробуйте снять кран отопителя ваз 2114 в сторону пассажирского сиденья. В этом положении снимите фиксатор и освободите трос, управляющий краном.
Теперь можно монтировать новый краник. Оденьте на него сначала трос, закрепите пружинным фиксатором, только потом можете прикручивать на свое место. Между краном и кузовом установите уплотнительные кольца. Воспользуйтесь герметиком, закрепляя на своих местах патрубки печки. Не забудьте в конце перелить антифриз обратно в радиатор.

Замена крана печки ВАЗ 2115, а также ВАЗ 2113 производится в вышеописанной последовательности. Конструкция отопителя в этих моделях ВАЗа такая же, как у ВАЗ 2108.

Причины сбоев в работе

Нарушена стартовая работа вентилятора в отопительной системе

Снятие радиатора отопителя ваз 2106-2103

При такой неисправности печку придётся разбирать, чтобы найти поломку. Но перед этим необходимо завести машину и включить поочередно все три уровня мощности работы вентилятора. Если дополнительного шума нет, то пора приступать к разборке.

Также в ВАЗ 2114 не греет печка если неисправен термостат. При такой поломке охлаждающая жидкость циркулирует по кругу, не успевая охлаждаться.

Накопленная воздушная пробка

Может образоваться в случае, если работа двигателя уже прекращена. В этот момент температура охлаждающей жидкости начинает понижаться. Именно тогда в верхнюю часть радиатора может просочиться воздух, а после, он же, перемещается в термостат. Позже при новом запуске двигателя, помпа будет гнать скопившийся воздух из термостата в радиатор отопительной системы.

Неисправный краник

Внимание, самая распространённая причина. В девяти из десяти случаев – это не до конца открывающийся краник

У такой проблемы могут быть две причины: он полностью вышел из строя и подлежит замене либо он плохо зафиксирован и из-за тросика печки, что находится вблизи педального узла. Тросик нужно немного подтянуть, захватив плоскогубцами.

Если одновременно печка не подает в салон горячий воздух, а краник подтекает, то последний необходимо срочно заменить. В такой момент на стёклах образуется жирный налёт, а на полу могут появиться такие же пятна, а в атмосфере салона витает ярко выраженный запах антифриза и тосола.

В отопительной системе забился радиатор

Если радиатор печки забит грязью и мусором, то плохо дует печка и поток тёплого воздуха поступает в салон еле незаметно. Это особенно неприятно, если за стеклом приличный мороз.

Качество радиатора в отопительной системе оставляет желать лучшего

Такую новость о рабочих свойствах своего радиатора чаще всего получают автовладельцы, купившие подержанный ВАЗ 2114 ещё летом. И до наступления холодов, они даже не подозревают, о предстоящих проблемах. Также плохой радиатор может быть установлен в автосервисе. Доверчивый заказчик, что не проконтролировал результат работы мастера может стать жертвой обмана и халатности. В любом случае плохой радиатор придётся заменить на качественный. Здесь без вариантов.

Радиатор отопителя ВАЗ 2114

Процедура замены радиатора:

Разобрать переднюю панель и снять консоль.
Слить тосол в специальную чистую ёмкость через радиатор либо сливное отверстие.
Снять центральную панель, бардачок, боковые панели.
Открутить болты и шурупы, что фиксируют панель с кузовом и с металлом.
Вовремя вспомнить о тросиках.
Отодвинуть освобожденный торпедо в сторону.
Снять патрубки.
Вынуть старый радиатор и заменить его на новый.
Все остальные исправные детали прикрутить на прежние места.

Низкое давление

Если не хватает давления в отопительной системе на ВАЗ 2114 не греет печка на холостых оборотах. Такое давление обеспечивает помпа. Отследить и распознать причину такой неисправности легко: во время движения тепло поступает в салон. Выход из ситуации – заменить помпу, и желательно на дюралевую, производства «Белмаг».

Мало антифриза

На ВАЗ 2114 плохо греет печка если есть дефицит охлаждающей жидкости в отопительной системе. Здесь необходимо проверить уровень антифриза. В зависимости от сезона и температуры на улице он может быть разным: летом охлаждающая жидкость должна быть не ниже о, зимой – на два пальца выше максимальной шкалы. В любом случае антифриз нужно просто долить.

Прогоревшая прокладка головки блока цилиндров

Признаки горелой ГБЦ:

У охлаждающей жидкости появился новый неприятный запах бензина и автомобильных выхлопов.
Моторное масло стало пахнуть как охлаждающая жидкость.
Из глушителя автомобиля вдруг повалил густой белый дым.

Прогоревшую прокладку головки блока цилиндров нужно заменить.

Сломанный мотор

Мотор самой печки тоже может выйти из строя и ли попросту сгореть. Но прежде чем приступать к процедуре его замены, стоит убедиться в исправности переключателя температурного режима и рабочем состоянии реле зажигания. Для этого нужно освободиться от патрубков. Вытащить старую неисправную печь, а на ее место поставить новую. Убедиться в ее работоспособности и вновь залить охлаждающую жидкость.

Ответом на популярный вопрос автовладельцев о том, как улучшить печку на ВАЗ 2114, является профилактика поломок.

НЕИСПРАВНЫЙ ТЕРМОСТАТ

С неработающим термостатом охладительная жидкость гоняется по большому кругу, обходя при этом малый круг. Проблема неисправного термостата решается кардинально. Его необходимо заменить новым. Многие водители, зная о низком качестве родных термостатов, не ждут, когда он выйдет из строя, меняют на импортный аналог. Хорошо зарекомендовали себя термостаты «Vernet», «WAHLER» и «GATES».

Не рекомендуется приобретать китайские модели. В них применяется низкокачественная сталь, внешне похожая на нержавейку. Такой прибор долго не прослужит.

Перед началом работы необходимо слить антифриз. Для этого снимите защитный кожух. Под сливное отверстие подставьте посуду для тосола и открутите крышку. Будьте осторожны. Если вы только что приехали, жидкость может быть разогретой от 70 градусов и выше. Не обожгитесь. А лучше всего, дайте двигателю остыть.И еще одно маленькое замечание. Накройте генератор, чтобы жидкость не попала в него. Для этого можно сделать несложное приспособление из пластиковой бутылки.Когда вы убедитесь, что охладительная жидкость стекает строго в подставленную посуду, можно открутить крышку и на расширительном бачке. Дождитесь, пусть вытечет весь антифриз, закройте сливные крышки на радиаторе и расширительном бачке.
Теперь будем добираться до виновника холодной печки. Сначала вам предстоит снять воздушный фильтр. Для этого необходимо открутить винты и ослабить хомут, которые его удерживают.
Ослабьте два хомута, соединяющие шланги с термостатом и выкрутите винты, удерживающие термостат. Теперь можно его снять.
Обязательно нужно канцелярским, или другим ножом почистить зеркало, протереть его ветошью.

Установка нового термостата производится в обратном порядке.

Новый термостат устанавливается на свое место и крепится винтами.
Подсоединяются шланги и крепятся своими хомутами. Но прежде чем одеть и закрепить шланги, их необходимо проверить на исправность. В случае изношенности, рекомендуется их поменять.
Перед тем, как заливать антифриз, проверьте сливную крышку на радиаторе, и расширительном бачке, убедитесь в том, что они закрыты.
Снимите патрубок на подогреве дроссельного узла.
Теперь можно залить охлаждающую жидкость в расширительный бачок, немного больше уровня.
Нажимая на патрубок, выгоняете из него лишний воздух, но не забудьте под шланг подставить посуду. В него будет вытекать антифриз. Патрубок закрепите на свое место хомутами, а вытекшую жидкость залейте обратно в бачок, закройте крышку.
Установите воздушный фильтр, и закрепите защитный кожух.

Новый термостат

Здесь следует назвать еще несколько причин того, почему не работает вентилятор:

Завоздушивание радиатора может послужить причиной перегрева двигателя и того, что не включается кулер. Чтобы избавиться от воздушных пробок, можно просто снять патрубок с дроссельного узла, как вы делали, когда меняли термостат.
Засорение радиатора тоже приводит к подобным последствиям. Следовательно, радиаторную решетку необходимо продуть при помощи компрессора или насоса.
На работу вентилятора печки может повлиять низкий уровень антифриза. Это проверить легко. Если уровень охладительной жидкости в расширительном бачке значительно ниже отметки, его надо долить.

Система отопления ВАЗ 2114: почему в машине не греет печка

В холодное время года автомобильная печка нас согревает, а в летний зной мы используем её в качестве вентиляции. Проверка состояния отопительной системы ВАЗ 2114 – мероприятие крайне необходимое. Бывает так, что печка шумит, но не выпускает тепло. Разобраться, что является причиной поломки печки ВАЗ 2114, нам помогут специалисты.

Если у Вашего автомобиля большой пробег, то вполне закономерно, что отопители начинают выходить из строя. Стекла могут «запотевать» из-за не достаточного продува, особенно если они очень герметичны, вклейка автомобильных стекол влияет на климат в салоне авто.

Жидкостное охлаждение – это принцип работы отопительной системы ВАЗ 2114.

Автомобильная печка ВАЗ 2114 будет включать следующие составляющие.

— Во-первых, это радиатор.

— Во-вторых, специальные патрубки, где циркулирует жидкость.

— В-третьих, кран, при помощи которого можно отрегулировать количество жидкости.

— В-четвертых, это заслонки, которые управляют воздухом.

— В-пятых, соответствующие воздуховоды.

— В-шестых, электрический вентилятор.

Воздушный поток должен беспрепятственно проходить по системе охлаждения. Для этого все вышеперечисленные узлы должны хорошо и правильно работать.

Одной из мер профилактики будет разбор и чистка от загрязнений всех частей отопительной системы ВАЗ 2114. В некоторых случаях потребуется даже снятие торпеды.

Обратите внимание на салонный фильтр ВАЗ 2114, который часто является причиной поломки. Если фильтр изжил свой срок, то пыль и грязь легко проникают

Накопившись на радиаторе, грязь разлагается, выпуская в салон неприятный запах. Также грязь, пыль и пух забивают радиатор, препятствуя проникновению горячего воздуха. В случае необходимости замените салонные фильтры.

Вовремя меняйте антифриз, чтобы сохранить термостат, который отвечает за подачу воздуха на радиатор.

Кран и радиатор должны быть герметичны. Убедитесь в этом, прогрев хорошо двигатель. Вентилятор должен хорошо работать на всех скоростях без посторонних шумов.

Кстати, если автомобиль неподвижен, то поток воздуха должен также осуществляться.

Если отопительная система ВАЗ 2114 будет исправна, то Вы почувствуете эффективность её работы

Внимание, профилактика и своевременный ремонт автомобильной печки ответят Вам взаимностью и сэкономят Ваши денежки

При изменении погодных условий, а если быть точным при переходе от летнего периода к зимнему, следует уделить внимание такому нюансу как смена масла

Особенно это важно для машин которые работают на минералке. При морозах минеральное масло становится гуще и ему сложнее выполнять свои функции, тем са

При морозах минеральное масло становится гуще и ему сложнее выполнять свои функции, тем са.

Японский автомобильный концерн Suzuki хорошо известен во всем мире. Эти автомобили всегда отличались высочайшим качеством сборки и надежностью. Но даже эта японская техника рано или поздно выходит из строя. И без качественного ремонта в таких случаях не обойтись. Все профилактические и ремонтные ра.

Отечественные автомобили линейки ВАЗ Самара имеют минимальные отличия во внутренней конструкции, это позволяет подобрать запчасти с большим успехом. Так, например, взять стартер на автомобиль ВАЗ 2108, один и тот же он устанавливался на модели с 2108 до 2115. Стартером принято называть электродвига.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Как заменить радиатор печки ваз 2114

В этом разделе вы познакомитесь с тем, как самостоятельно произвести замену радиатора печки. Начните со слива охлаждающей жидкости, которая находится в системе. После того, как выполнили эту работу, можете снимать панель приборов. А теперь проходимся по пунктам:

В своем салоне, непосредственно под панелью приборов, отсоедините пару шлангов, которые идут к патрубкам крана отопителя.
Чтобы выполнить эти манипуляции без проблем, ослабьте хомуты.
Такие же действия проделайте в пространстве под капотом: отсоединяем шланги от самих патрубков крана, открутите гайки, которые крепят радиатор, снимите кран с щитка.
Снимите держатель тяги крана.
Отсоедините тягу от рычага.
Перейдите в салон, снимите чехол с ручки переключения передач.
Уберите пластиковую накладку облицовки: она расположена под тормозом (ручным).
Открутите и снимите накладку пола (заднюю): она расположена между сидениями. Для удобства сдвиньте ее назад.
Отсоедините от корпуса печки воздухоотвод (салонный) и извлеките его.
Отсоедините разъем от электродвигателя и резистора.
Справа и слева от отопителя открутите 2 пары гаек.
Снимите радиатор с панелью управления.
Произведите замену.
Процесс сборки начните в обратном порядке.

В дополнение к сказанному можно посмотреть видео с ремонтом рамки радиатора, так же больше о радиаторе печки и его замене тут и тут

https://youtube.com/watch?v=2Pcr4Y4NACw

и еще один небольшой сюжет:

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
набор гаечных ключей;
ёмкость и резиновый шланг для слива ОЖ;
ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

На холодном двигателе сливается ОЖ.
Откручивается саморез, расположенный за пластмассовой заглушкой.
Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.
Отворачиваются саморезы крепления щитка приборов.
Откручиваются крепления и снимается пластиковый кожух рулевой колонки.
Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.
Выкручиваются саморезы с правой и левой стороны консоли.
Снимаются ручки регулировки положения заслонок и переключатель режимов печки.
На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
Отсоединяется колодка подсветки пепельницы.
Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.
С левой и правой стороны откручиваются саморезы крепления металлической основы.
Отворачиваются крепления торпедо.
В центре выкручиваются четыре шурупа крепления металлической конструкции.
Вынимается электронный блок управления, расположенный под консолью.
Для обеспечения доступа к печке торпедо приподнимается домкратом.
Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.
Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Меняем со снятием панели

Тем же, кто не хочет портить панель, подойдет метод, подразумевающий ее снятие.

В этом случае понадобиться тот же инструмент, что указан выше, кроме полотна для пилы по металлу.

Здесь главное, чтобы под рукой имелось как можно больше крестовых отверток разной длины.

А далее делаем все так:

Снимаем боковые панели центральной консоли (смотрите выше);
Демонтируем вещевой бокс;
Снимаем накладку центральной консоли. Для этого снимаем наконечники ползунков управления системой обогрева и «крутилку» включения вентилятора печки. Извлекаем магнитолу. Выкручиваем винты крепления накладки – вверху на центральной консоли (скрыт заглушкой), над приборной доской (2 шт.) и под ней (по обеим сторонам рулевой колонки);
Демонтируем верхнюю часть кожуха рулевой колонки;
Оттягиваем на себя накладку консоли. Отсоединяем от нее все колодки с проводкой, предварительно пометив маркером, где какая располагалась (можно сфотографировать). После этого полностью снимаем накладку;
Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверных проемов);
Откручиваем винты, удерживающие металлическую рамку крепления ЭБУ (вверху под панелью и внизу возле пола);
Выворачиваем винты, расположенные над рулевой колонкой;
После этого панель вверх и на себя;
Отводим панель на себя, а после просим помощника или же высоким домкратом приподнимаем ее, чтобы обеспечить доступ к радиатору. Временно можно поставить какой-то упор;
Отсоединяем патрубки радиатора (не забывая подставить емкость для сбора остатков ОЖ);
Выкручиваем три винта крепления и извлекаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

Чтобы надежно зафиксировать места соединения патрубков с радиатором, следует хомуты заменить на новые;
Не лишним будет промазка мест соединения термостойким герметиком;
После установки нового теплообменника и подсоединения к нему патрубком, следует сразу же проверить герметичность соединения путем заполнения системы охлаждения антифризом. И только после удостоверения, что течей нет, можно ставить панель на место.

Как видно, второй способ более трудоемкий, но при этом сама панель остается целой.

К тому же при таком методе во время сборки можно промазать все места соединения панели с кузовом герметиком, чтобы устранить скрипы.

В общем, оба метода хороши, но в каждом из них есть свои достоинства и недостатки. Поэтому, какой из них использовать – решать самому автовладельцу.

Замена не снимая панели, видоно ли швы?

Плохо греет печка ВАЗ 2114.Как улучшить работу печки?

Одним из самых простых вариантов улучшения работы печки является установка дополнительного насоса для принудительной циркуляции антифриза. Насос устанавливается в отсеке для мотора, вблизи от радиатора печки. В сильные морозы часто даже дополнительная помпа не помогает справиться с проблемой. В этом случае поможет утепление решетки радиатора для предотвращения поступления холодного воздуха в моторный отсек.

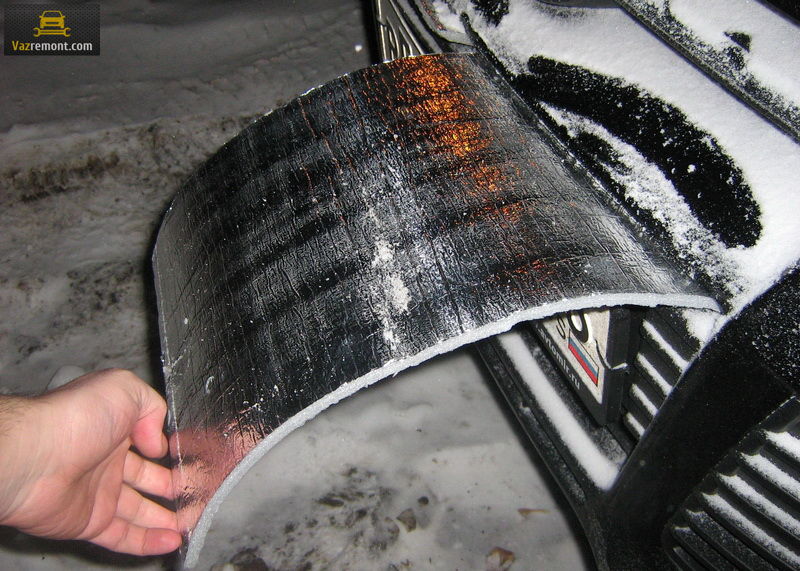

Вариант утепления радиатора ваз 2114

Бывает и так, что отопительная система работает, но тепло не поступает к ногам. Причиной может быть, соскочивший из нормального положения, тросик переключения заслонок, расположенный на блоке управления. Чтобы ногам было комфортнее, можно нижние воздуховоды проклеить поролоном. А вот задние воздуховоды обычно совершенно не эффективны и пассажирам, сидящим на заднем сидении, придется зимой мерзнуть.
