Устройство и самостоятельная диагностика неисправностей системы охлаждения ваз 2107

Как Слить Воду С Радиатора Ваз 2106

По рекомендации производителя охлаждающая жидкость должна заменяться через два года эксплуатации или через 60 тыс. Км, исходя из того, что это будет 30 лет. Сегодня, если охлаждающая жидкость меняет цвет на красный. изменить его немедленно, поскольку такое изменение указывает на то, что тормозные добавки были действительно разработаны, и жидкость стала жестокой по отношению к деталям радиатора.

Рис. 4.5. Размещение заглушек и шлангов системы охлаждения на левой стороне моторного отсека:

1. широкая пробка пробки; 2,7. сливная пробка радиатора; 3. пробка морозильной горловины; 4. впускной шланг радиатора; 5. сливная пробка цилиндра

Рис. 4.3. Размещение заглушки и шлангов радиатора на правой стороне моторного отсека:

1. обводной шланг; 2. выпускной шланг радиатора; 3. термостат; 4. шланг для воды Помпа

Для замены антифриза на вашем ВАЗ 2106 вам понадобятся: ключ «13», охлаждающая жидкость (антифриз), идеальная тряпка и емкость для расплавленного антифриза емкостью два или более 10 литров.

ПРЕДУПРЕЖДЕНИЕ Меняйте охлаждающую жидкость только в холодном двигателе. Охлаждающая жидкость токсична, поэтому будьте осторожны при обращении с ней. При запуске двигателя заглушки радиатора и расширительный бачок закрыты.

Расположение сливных и заливных отверстий радиаторов показано на рис. 4.2.4 и 4.3. 1. Установите ВАЗ 2106

на плоскую горизонтальную платформу. Если платформа наклонена, припаркуйте автомобиль так, чтобы его передняя часть была выше задней.

как слить антифриз с ваз 2107

4,5. Снимите грязную панель (см. «Снятие и установка грязной панели с ВАЗ 2106 »).

3. Сдвиньте рычаг в последнем правильном положении в кабине и

подогреватель крана (кран откроется на сто процентов). 4. Откройте крышку, снимите заглушку 1 (рис. 4.2) расширительного бачка. 5. Снимите заглушку радиатора 3. 6. Вставьте поддон антифриза подрадиатор. Выкрутить заглушку 3.2 розетки радиатора. 7. Вставьте дренажный бак под сливную пробку 5 блока цилиндров. Откручиваем заглушку. 8. Если охлаждающая жидкость полностью подсоединена, затяните сливные пробки на радиаторе и блоке цилиндров. 9. Залейте охлаждающую жидкость в соответствии с инструкциями в разделе «Проверка уровня и добавление охлаждающей жидкости». 10. В качестве альтернативы, нажав на шланги на выходе 4 (рис. 4.3), переливе 1 и впуске 4 (см. Рис. 4.2), убедитесь, что в системе охлаждения отсутствуют воздушные пробки. Попробуйте удалить обнаруженные воздушные пробки, нажав несколько раз на шланги. Добавьте охлаждающую жидкость по мере необходимости до необходимого уровня. 11. Закройте крышку радиатора и крышку расширительного бачка. Запустите двигатель на ВАЗ 2106 и дайте ему прогреться до нормальной температуры. 12. Включите вентилятор отопителя. Если теплый воздух поступает в дефлекторы ветрового стекла, в системе охлаждения нет воздушных пробок.

ЧАЕВЫЕ После нескольких дней эксплуатации автомобиля ВАЗ 2106, после замены антифриза, проверьте его уровень. При желании добавить охлаждающую жидкость. Если в течение очень короткого времени самый свежий антифриз изменился с синего на коричневый, это означает, что вы завершили подделку, когда производители забыли добавить ингибиторы коррозии. Даже сегодня одним из признаков подделки является резкое полное обесцвечивание антифриза. Высококачественный антифриз очень стабилен и со временем только потемнеет. Антифриз, тонированный с льняным синим, обесцвеченный. Этот «антифриз» нужно быстро заменить.

Проверка герметичности системы

При осмотре трубопроводов необходимо проверить, плотно ли шланги сидят на радиаторе и агрегатах двигателя. Также нужно осмотреть тонкие шланги для отопления салона и дроссельной заслонки и убедиться, что они не потрескались.

Твёрдые немедленно заменить. Необходимо убедиться, что концы шлангов глубоко натянуты на патрубки, иначе может случиться их отсоединение. Также проверить, хорошо ли затянуты болты хомутов.

Ржавые хомуты могут ослабить крепление во время езды, при полном рабочем давлении в гидросистеме это опасно. Если есть коррозия, необходимо их заменить. Трещины, идущие вдоль шланга, являются результатом его старения. Повреждения внутренней поверхности усложняют поток жидкости.

Предварительный визуальный осмотр

Необходимо проверить состояние радиатора и расширительного бачка. Любые пятна, подтёки, следы жидкости свидетельствует о негерметичности системы. Механические повреждения, вмятины, трещины, расшатывания соединений не допускаются. Следует проверять натяжение ремня водяного насоса и вентилятора, а также крепление электрических соединений электродвигателя вентилятора.

Пузырьки воздуха в расширительном бачке свидетельствуют о завоздушивании системы. Пятна масла в антифризе свидетельствуют о повреждении прокладки водяного насоса или головки блока.

Простой тест термостата

Следует запустить двигатель и проверить участок верхних патрубков и шлангов, соединяющих двигатель с верхним отделом радиатора, прямо за термостатом. Если при работе двигателя в течение трёх минут шланг не нагревается, это означает, что термостат заблокирован в закрытом положении. Если сразу начинает нагреваться, термостат заблокирован в открытом положении. Если прогрев шланга происходит постепенно примерно после 3 минут, термостат работает правильно.

Тест на герметичность проводится с помощью специального устройства, создающего давление, например, ручного насоса. Давление на манометре 0,1 МПа (около 1 атмосферы) следует держать не менее 2 минут. Во время контроля герметичности не следует применять чрезмерное давление жидкости, так как это может грозить повреждению радиатора.

Контроль герметичности радиатора можно провести после его демонтажа. Для этого нужно закупорить отверстия, погрузить радиатор в воду и подать в него сжатый воздух. Наличие пузырьков позволит найти место утечки. Ремонт радиатора, как правило, малорентабельное занятие и касается в основном соединений с патрубком.

Кроме видимой снаружи негерметичности, может возникнуть внутренняя утечка жидкости в камеру сгорания, в систему смазки и т. д. Симптомы проникновения жидкости в камеру сгорания:

• большое количество пара в выхлопных газах;
• бульканье в расширительном бачке, связанное с прорывом выхлопных газов в систему охлаждения.

Симптомы проникновения жидкости в систему смазки двигателя:

• увеличение уровня масла в картере;
• изменение цвета моторного масла (цвет кофе с молоком).

Как правило, основной причиной этого типа утечки является повреждение прокладки головки блока цилиндров.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, придется сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т. п. Но можно этого и не делать. Достаточно просто быстро завернуть новый датчик на место старого. Естественно, немного охлаждающей жидкости при этом выльется, но ее количество ограничится 20-30 мл. Кроме того, под место соединения всегда можно подставить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Аккуратно ключом отверните датчик. Продолжите его откручивание рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не умудритесь при этом потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот, собственно, и весь процесс. Остается подключить к нему провода, запустить силовой агрегат и проверить, все ли работает.

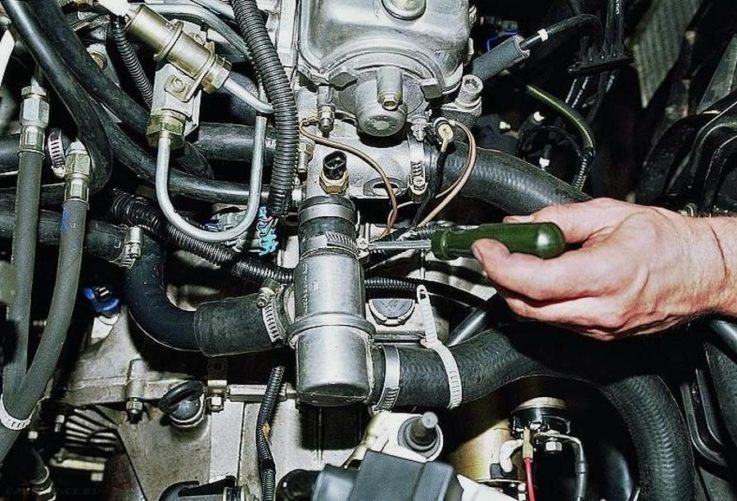

Патрубки системы

Это трубы, изготовленные из прочной резины. Внутри имеется армирование, которое улучшает их параметры. Они служат для осуществления циркуляции жидкости по контурам. Крепление патрубков производится при помощи металлических хомутов червячного типа. Но у такого вида крепежа имеется большой недостаток. Если слабо затянуть его, то жидкость из патрубков будет постепенно выходить, появится течь. Если же сильно затянуть, то может разрушиться хомут либо патрубок.

Поэтому при затяжке следует уделять внимание физическому усилию. И не стоит забывать, что срок службы патрубков при пробеге в 30000 километров за год не очень большой

Возникает необходимость замены один раз в 2-2,5 года. К этому сроку перепады температуры и воздействие влаги, пыли приводит к тому, что поверхность патрубков покрывается микротрещинами, становится хрупкой. Резина, какой бы качественной она ни была, изнашивается и разрушается. Кроме этого, возможно появление течи и, как следствие, недостаточное охлаждение двигателя.

Проверка герметичности системы

При осмотре трубопроводов необходимо проверить, плотно ли шланги сидят на радиаторе и агрегатах двигателя. Также нужно осмотреть тонкие шланги для отопления салона и дроссельной заслонки и убедиться, что они не потрескались.

Твёрдые немедленно заменить. Необходимо убедиться, что концы шлангов глубоко натянуты на патрубки, иначе может случиться их отсоединение. Также проверить, хорошо ли затянуты болты хомутов.

Ржавые хомуты могут ослабить крепление во время езды, при полном рабочем давлении в гидросистеме это опасно. Если есть коррозия, необходимо их заменить. Трещины, идущие вдоль шланга, являются результатом его старения. Повреждения внутренней поверхности усложняют поток жидкости.

Предварительный визуальный осмотр

Необходимо проверить состояние радиатора и расширительного бачка. Любые пятна, подтёки, следы жидкости свидетельствует о негерметичности системы. Механические повреждения, вмятины, трещины, расшатывания соединений не допускаются. Следует проверять натяжение ремня водяного насоса и вентилятора, а также крепление электрических соединений электродвигателя вентилятора.

Пузырьки воздуха в расширительном бачке свидетельствуют о завоздушивании системы. Пятна масла в антифризе свидетельствуют о повреждении прокладки водяного насоса или головки блока.

Простой тест термостата

Следует запустить двигатель и проверить участок верхних патрубков и шлангов, соединяющих двигатель с верхним отделом радиатора, прямо за термостатом. Если при работе двигателя в течение трёх минут шланг не нагревается, это означает, что термостат заблокирован в закрытом положении. Если сразу начинает нагреваться, термостат заблокирован в открытом положении. Если прогрев шланга происходит постепенно примерно после 3 минут, термостат работает правильно.

Тест на герметичность проводится с помощью специального устройства, создающего давление, например, ручного насоса. Давление на манометре 0,1 МПа (около 1 атмосферы) следует держать не менее 2 минут. Во время контроля герметичности не следует применять чрезмерное давление жидкости, так как это может грозить повреждению радиатора.

Контроль герметичности радиатора можно провести после его демонтажа. Для этого нужно закупорить отверстия, погрузить радиатор в воду и подать в него сжатый воздух. Наличие пузырьков позволит найти место утечки. Ремонт радиатора, как правило, малорентабельное занятие и касается в основном соединений с патрубком.

Кроме видимой снаружи негерметичности, может возникнуть внутренняя утечка жидкости в камеру сгорания, в систему смазки и т. д. Симптомы проникновения жидкости в камеру сгорания:

• большое количество пара в выхлопных газах;
• бульканье в расширительном бачке, связанное с прорывом выхлопных газов в систему охлаждения.

Симптомы проникновения жидкости в систему смазки двигателя:

• увеличение уровня масла в картере;
• изменение цвета моторного масла (цвет кофе с молоком).

Как правило, основной причиной этого типа утечки является повреждение прокладки головки блока цилиндров.

Охладительная конструкция привода автомобиля

Гидросистема охлаждения автомобиля — это группа устройств и соединяющих их трубопроводов, а также каналы в блоке двигателя внутреннего сгорания, позволяющие отводить от деталей полученное тепло в процессе работы механизмов. Структура системы охлаждения в ВАЗ-2107:

• радиатор;
• расширительный бачок;
• водяной насос;
• термостат;
• вентилятор.

Главной задачей охладительной структуры является поддержание оптимальной температуры при работе мотора независимо от условий работы путём удаления части произведённого в нём тепла через охлаждающую жидкость. В автомобилях используется промежуточный макет охлаждения:

• тепло от двигателя;
• охлаждающая жидкость;
• теплообменник, каким является радиатор.

Следовательно, конструкция охлаждения не допускает перегрев двигателя и снижение температуры ниже оптимального значения, что обеспечивает стабильную работу мотора, хорошую смазку трущихся частей, уменьшение зазоров при контакте деталей. В модели автомобиля 2107 с инжектором установлен подогрев корпуса дроссельной заслонки.

Тепло, полученное от двигателя, можно использовать для обогрева автомобиля. Эту задачу реализует второй подобный по конструкции теплообменник, в котором происходит процесс противоположный радиатору охлаждения. Нагретый воздух от теплообменника подаётся в салон автомобиля. Структура устройства системы охлаждения двигателя ВАЗ-2107 карбюратор состоит из двух схем:

• циркуляция хладагента по малому кругу внутри двигателя;
• контур большого круга, куда входят радиатор и расширительный бачок.

Тепловой комфорт современного двигателя требует охлаждения, состоящего из двух независимых контуров — для блока и головки цилиндров. Это позволяет достичь высокой температуры цилиндров для улучшения их смазки, так как вязкость масла меньше, и сопротивление трения также уменьшается. Также снижается температура головки блока, что предохраняет двигатель от возникновения детонационного сгорания топлива.

Современный взгляд на регулирование температурных условий работы двигателя при помощи так называемой умной системы охлаждения 21074 с инжектором включает в себя:

• электронное управление помпой независимо от работы двигателя;
• вентилятор с регулируемой переменной скоростью вращения;
• датчики температуры, помещённые в прокладке головки цилиндров, для контроля условия работы двигателя;
• многофункциональный клапан вместо традиционного термостата.

Такое устройство быстро и гибко регулирует температуру жидкости в текущем режиме работы двигателя. Его обслуживание состоит из таких операций:

• контроль и периодическое пополнение количества хладагента;
• проверка герметичности гидросистемы;
• тест пригодности охлаждающей жидкости;
• периодическая замена антифриза;
• контроль эксплуатации датчиков и индикаторов.

Возможности тюнинга системы охлаждения ВАЗ 2107

Повысить эффективность системы охлаждения ВАЗ 2107 можно различными способами. Кто-то устанавливает на радиатор вентилятор от «Калины» или «Приоры», кто-то пытается получше обогреть салон, дополнив систему электрической помпой от «Газели», а кто-то ставит силиконовые патрубки, полагая, что с ними двигатель будет быстрее прогреваться и остывать. Однако целесообразность такого тюнинга весьма сомнительна. Система охлаждения ВАЗ 2107 сама по себе довольно неплохо продумана. Если все её элементы исправны, двигатель никогда не перегреется летом, а зимой в салоне будет тепло и без включения вентилятора печки

Для этого необходимо лишь периодически уделять внимание обслуживанию системы, а именно:

• заливать в двигатель только качественную ОЖ;
• менять ОЖ через каждых 50 тыс. км пробега с полным сливом и промывкой системы;
• следить за уровнем ОЖ и при необходимости доливать её;
• при доливке ни в коем случае не смешивать тосол с антифризом;
• при замене неисправных элементов использовать только качественные сертифицированные детали.

Таким образом, система охлаждения ВАЗ 2107 довольно надёжна и проста. Тем не менее и она нуждается в периодическом обслуживании, которое сможет выполнить даже неопытный автолюбитель.

Система охлаждения моторов ВАЗ

Система охлаждения ДВС (двигатель внутреннего сгорания) функционирует за счет целенаправленного принудительного движения технического раствора по замкнутому контуру. Циркуляция автожидкости осуществляется под действием водяного насоса. При этом она, отнимая тепло у нагретых участков, обеспечивает охлаждение мотора.

Состав

В общем виде система охлаждения мотора включает в себя:

1. 1. Радиатор с основным вентилятором;
2. 2. Неразборный термостат;
3. 3. Циркуляционный (водяной) насос;
4. 4. Рубашки охлаждения блока цилиндров и головки блока;
5. 5. Бачок расширительный;
6. 6. Радиатор отопителя с электрическим вентилятором;
7. 7. Патрубки и шланги соединительные;
8. 8. Кран радиатора отопителя («печки»);
9. 9. Датчик температуры;
10. 10. Прибор контроля температуры технического раствора (входит в комбинацию приборов).

В системе охлаждения мотора с инжектором дополнительно устанавливается узел подогрева корпуса дроссельной заслонки. Это предотвращает обмерзание дроссельной заслонки в зимний период (при малых углах открытия).

Схема работы

В силовых установках ВАЗ-2107 роль охлаждающей жидкости выполняет тосол, который обладает оптимальным соотношением «цена/качество». Возможно также применение более дорогого антифриза, однако для этого необходимо предварительно тщательно промыть всю систему. Объем технической жидкости, заливаемой в систему охлаждения мотора ВАЗ-2107 составляет 9,85 л.

ВАЖНО: использование воды при охлаждении ДВС запрещено. При возникновении непредвиденных ситуаций возможно кратковременное заполнение системы водой с последующим ее промыванием

Замена охлаждающей жидкости на ВАЗ 2107

Замена тосола ВАЗ 2107 карбюратор

Замена тосола в системе охлаждения двигателя это мероприятие, которое выполняется с определенной периодичностью с целью поддержания эффективной работы системы охлаждения. Сегодня вы узнаете, как слить и поменять тосол на ВАЗ 2107 и для чего это делается. Система охлаждения многих современных автомобилей жидкостная. То есть теплопередача осуществляется жидкости, которая циркулирует по системе трубок и, охлаждаясь в радиаторе, возвращается обратно в двигатель, для принятия новой порции тепла. В системе охлаждения двигателя ВАЗ 2107 изначально применялась вода, позже, из-за пониженной стойкости к отрицательным температурам, она была заменена на тосол. Тосол, по сравнению с водой, обладает хорошей стойкостью в морозы и совершенно не замерзает. Кроме того, он не является источником накипи, а значит, не засоряет систему охлаждения. В процессе постоянного температурного воздействия, антифриз может потерять свои свойства. То есть, в первую очередь, понижается его температура кипения и становится равна температуре кипения обычной воды. Во-вторых, такая жидкость может запросто замерзнуть и стать причиной треснувшего бачка, а в худшем случае треснувшего блока цилиндров. Именно поэтому, тосол необходимо менять, хотя бы раз в полгода при сезонном обслуживании автомобиля, чтобы избежать нежелательных последствий. Для того, чтобы слить тосол, недостаточно просто вывернуть краны. Для начала, необходимо усвоить, что тосол является токсичным веществом, а значит, может представлять опасность для человека при неправильном обращении. В связи с этим, есть ряд правил, которые необходимо соблюдать в обязательном порядке: Чтобы правильно слить тосол, необходимо приготовить пустую тару, емкостью не менее 10 литров. Самым желательным условием необходимо наличие широкой полости и не глубокого дна. Дело в том, что места под автомобилем в высоту мало, а вот в ширину достаточно. Именно поэтому многие водители применяют для этих целей самое обыкновенное алюминиевое корыто. Как только вы приготовите все необходимое, установите автомобиль на ровную площадку, а лучше всего на смотровую яму и поставьте под радиатором корыто. Откройте капот и выкрутите крышку с расширительного бачка. Это нужно для того, чтобы жидкости было легче выйти наружу. После этого, выкрутите краник, расположенный на радиаторе. Если у вас установлен медный радиатор старого образца, то данный кран выступает в роли датчика включения вентилятора и рассчитан под гаечный ключ на 30. Чтобы его снять, вначале нужно отсоединить от него контактные провода, а затем выкрутить. Теперь остается дождаться, пока из радиатора полностью выйдет вся охлаждающая жидкость. Для ускорения данной процедуры, можно пошатать переднюю часть автомобиля. Следующий на очереди блок цилиндров. Со стороны свечей зажигания расположен специальный сливной болт на 13, который необходимо также выкрутить. Но перед тем, как это сделать, нужно вначале передвинуть корыто под двигатель и затем уже выкручивать болт. Дождитесь, пока из двигателя сольется старый тосол, и уберите корыто в сторону. Заверните все сливные краны и пробки на место. Наравне с охлаждающей жидкостью, принято менять герметизирующие материалы. В этом случае, снимите все патрубки, зачистите их от старого герметика. И обезжирьте. Нанесите новую порцию герметика на внутреннюю часть патрубков и наружную стальных рубок и соедините их. После того, как все патрубки встанут на место, затяните железные хомуты и закрепите их. Теперь настало время залить новый антифриз. Для этого откройте крышку радиатора и вставьте туда воронку. Снимите пробку с блока цилиндров и попросите напарника заливать тосол небольшими порциями. В это время наживите болт, и как только тосол польется из БЦ, сразу же затяните болт. Это нужно для исключения создания воздушных пробок. Затем лейте тосол в радиатор, пока он полностью не заполнится. Далее, не заворачивая крышку на радиаторе, лейте тосол в расширительный бачок, пока он не дойдет до радиатора. После этого закрутите крышку бачка. Последним наполняется бачок до уровня, который соответствует норме. После всех процедур закрутите на нем крышку. Проверьте работу системы охлаждения запустите двигатель и прогрейте до рабочей температуры. Если вентилятор охлаждения сработает и температура упадет, то система полностью рабочая. На этом все. Вот так легко выполняется замена тосола на автомобиле ВАЗ 2107. Как вы заметили, для выполнения этой процедуры не нужно специальных знаний и умений, а также наличие специализированного оборудования. Достаточно иметь лишь стандартный автомобильный набор инструментов и гараж.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Работа двигателя внутреннего сгорания любого автомобиля сопряжена с высокой температурой. ДВС нагревается при сгорании топливно-воздушной смеси в цилиндрах и в результате трения его элементов. Избежать перегрева силового агрегата помогает система охлаждения.

В чем разница?

Есть ли принципиальное отличие разных моделей автомобилей Лада, когда дело касается работы ДТОЖ?

Нелишним будет отметить, что существует негласное деление моделей вазов на группы, благодаря которому можно производить ремонтные работы одного автомобиля, опираясь на инструкции к другому. Может быть, это касается не всех систем, но касательно данной темы это работает довольно неплохо и не вредит ни автомобилю ни его владельцу.

Первая группа — это ВАЗ 2101 и следующие модели вплоть до ВАЗ 2107. Датчик температуры охлаждающей жидкости на ВАЗ 2106 расположен в ГБЦ (головке блока цилиндров), как и у всех автомобилей перечисленного выше модельного ряда. Соответственно, признаки поломки, способы диагностики и замены будут у них аналогичными.

На что стоит обратить внимание, если вышел из строя датчик температуры охлаждающей жидкости ВАЗ 2107? В первую очередь это невозможность запустить двигатель в любую погоду, а также плохая работа на холостом ходу, нехарактерный цвет выхлопа и перерасход топлива. Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ. Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый

Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы

Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы

Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ. Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы.

• Вторая группа — это ВАЗ 21099, ВАЗ 2108 и ВАЗ 2109. Несмотря на кажущуюся разницу, основные нюансы при работе с ДТОЖ сохраняются и в случае данных моделей авто. Причем, без разницы — ВАЗ 2109 инжектор или карбюратор — признаки поломки прибора будут абсолютно теми же самыми, как и основные принципы его замены.
• Третья группа — это ВАЗ 2110 инжектор/карбюратор и следующие за ним ВАЗ 2111 и ВАЗ 2112. Независимо от типа двигателей и его особенностей (8 клапанов или 16 клапанов) система все так же подает сигнал в случае выхода из строя ДТОЖ, так же сбоит, когда датчик неисправен и в той же мере тратит топливо там, где это не столь необходимо, если система обманута неверными данными. Замена датчика температуры охлаждающей жидкости ВАЗ 2110 возможна своими силами при наличии только лишь ключа необходимого размера.
• Четвертая и последняя группа в списке — это так называемая серия Самара — 2, куда входят ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115. Отличительной особенностью данного модельного ряда является наличие двух термодатчиков — ДТОЖ и датчик указателя ОЖ. То, что их два ни в коем случае не усложняет замену поломанного прибора, лишь вынуждает владельца быть чуть более внимательным при диагностике неисправности.

Проверка уровня и плотности жидкости в системе охлаждения

1. Правильность заправки системы охлаждения проверяется по уровню жидкости в расширительном бачке, который на холодном двигателе (при 15–20° С) должен находиться на 3–4 см выше метки «MIN», нанесенной на расширительном бачке.

2. При необходимости проверьте ареометром плотность охлаждающей жидкости, которая должна быть 1,078–1,085 г/см 3 для жидкости Тосол А–40.

3. Если уровень жидкости в бачке ниже нормы, а плотность выше нормы, то доливайте дистиллированную воду. Если плотность нормальная – доливайте жидкость той же марки, как та, которая находится в системе охлаждения.

4. Если плотность жидкости в системе охлаждения ниже нормы, доливайте жидкость Тосол-А.

Жидкостный насос

Установлен он в передней части автомобиля. Это достаточно удобное расположение, в отличие от более поздних моделей. Самое главное – привод осуществляется от ремня генератора, который не закрывается чехлами. Но на этом плюсы заканчиваются, начинаются недостатки. Так, у жидкостного насоса имеются входы и выходы, к которым подключаются патрубки. А каждый стык – это теоретическое место протекания жидкости. Нарушиться герметичность соединения может в любой момент.

Смотреть галерею

Не внушает доверия и подшипник, установленный в корпусе помпы. Нередко он разбивается, из-за чего появляется неприятный свист. Как и при замене термостата, необходимо полностью сливать жидкость из системы при демонтаже помпы. Система охлаждения двигателя ВАЗ-2107, как говорилось, имеет два контура. И жидкостный насос позволяет обеспечить движение тосола по патрубкам. При этом охлаждение происходит намного эффективнее, ведь жидкость не стоит на месте.

Расширительный бачок

Установлен на кузове в подкапотном пространстве. Он необходим для поддержания уровня жидкости в системе охлаждения двигателя. Когда происходит нагревание тосола, он расширяется, увеличивается в объеме. При охлаждении происходит обратный процесс. При всем этом необходимо, чтобы жидкость всегда, независимо от температуры, держалась на одном уровне. Именно для этого и предусмотрен бачок.

Его функции такие же, как и у тех, которые используются в отопительных конструкциях домов для функционирования котлов. Без него не сможет работать система охлаждения ВАЗ-2107. Карбюратор тоже нуждается в подогреве, поэтому высота расположения бачка такая же, как у устройства впрыска топлива

Обратите внимание, что на расширительном баке нанесены метки – минимальный и максимальный уровни жидкости. Необходимо придерживаться золотой середины
