Замена опорного подшипника на гранте

Таблица рекомендуемых производителей

№ п/пПроизводительАртикул производителяЦена 2020 год, рубКомплектацияОсобенностиСтопорные кольцаЗащитный колпак

1	VBF Россия Аналог	1118-2902840-01	700	— Обойма из закаленной стали; — Изготовлен по ГОСТу; — Повышенный срок службы; — Качественная смазка.	—	—
2	НПП «Система Технологий» Россия Аналог	SS10113/11180-2902840-00	900	— Бесшумность; — Гашение вибрации; — Работа при низких температурах; — Защита от грязи и пыли.	—	—
3	АвтоВаз Россия Оригинал	1118-2902840	750	— Оригинальное изделие; — Гарантия 1 год; — Долговечность.	—	—

Совет:

Когда ставите опорные подшипники сс20 на калину, рекомендуется установить новые «ВиброШумоизоляторы» для пружин из синтетического каучука, они смягчают нагрузку на подвеску и амортизаторы, чтобы не пошла трещина на опоре стойки Калины, а так же это предотвращает другие неисправности.

Важно знать:

Внутри пластикового корпуса опорного подшипника от VBF расположен упорный шариковый однорядный подшипник, маркировка по ГОСТ — 8112Н, по ISO (51112).

Как поменять опорный подшипник на автомобиле ВАЗ-2115

Чтобы произвести замену ОП без подъемника, автомобиль придется домкратить, перед началом работ под задние колеса следует поставить упоры. Далее выполняем следующие действия:

• отворачиваем гайку ступицы, для этой цели потребуется головка на 30 с воротком или монтировкой (в зависимости от конструкции головки);
• снимаем переднее колесо на той стороне, где будет производиться замена подшипника, вывешиваем машину на домкрате, для подстраховки под порог устанавливаем подставку (можно воспользоваться деревянным бруском);
• вытащив плоскогубцами шплинт, откручиваем гайку, удерживающую рулевой наконечник, используя съемник, отсоединяем наконечник от стойки амортизатора;
• отворачиваем два болта скобы суппорта (ключ на 13), если необходимо, удерживаем направляющую суппорта «17-м» ключом;
• на тормозном шланге отводим суппорт вбок;
• отсоединяем от поворотного кулака шаровую опору (два болта), подаем узел в сборе с цапфой на себя, освобождая ступицу от шлицов ШРУСа;
• сверху под капотом скручиваем три гайки верхней опоры (ключ на 13);
• сняв стойку в сборе, с помощью стяжек сжимаем пружину равномерно с двух сторон;
• зафиксировав в неподвижном положении специальным ключом «овал» штока амортизатора, головкой на 22 отворачиваем гайку, за счет которой держится вся конструкция, в том числе и опорный подшипник;
• далее снимаем со штока старый ОП, устанавливаем новый подшипник, не убирая стяжек, затягиваем до упора гайку на 22;
• ослабляем и снимаем стяжки, производим сборку.

Некоторые автовладельцы советуют вместо спецключа для удерживания штока амортизатора применять газовый ключ, но делать это не рекомендуется, можно поцарапать зеркальную поверхность, и тогда амортизатор потечет.

Так как у многих вазовских моделей конструкция подвески идентична, точно так же, как и на ВАЗ-2115, производится замена на машинах 2108-09-099, 2110-11-12, 2113-14. В связи с тем, что при такой последовательности операций поворотный кулак не отсоединяется от амортизаторной стойки, развал-схождение после ремонта делать не нужно.

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

1. Необходимо снять защитные колпаки и прижать верхний элемент штока передней стойки пальцами. После этого раскачать машину из стороны в сторону за крыло (сначала в продольном, а затем в поперечном направлении). Если подшипник неисправен — вы услышите знакомый стук, который слышали при движении машины по неровной дороге. При этом кузов машины будет раскачиваться, а стойка либо стоять на месте, либо двигаться с меньшей амплитудой.
2. Положите руку на виток передней амортизационной пружины и попросите кого-нибудь сесть за руль и покрутить руль из стороны в сторону. Если подшипник изношен — вы услышите металлический стук и ощутите рукой отдачу.
3. Можно ориентироваться на звук. Проедьтесь на машине по неровной дороге, в том числе по “лежачим полицейским”. При значительной нагрузке на систему подвески (резкие повороты, в том числе на большой скорости, переезд кочек и ям, резкой торможение) из передних колесных арок будет слышен металлический стук опорных подшипников. Вы также ощутите, что управляемость машины ухудшилась.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Ремонт опорного подшипника Ford Mondeo

Подробная фото-инструкция по самостоятельном восстановлении работоспособности опорного подшипника Форд Мондео. Ремонт опорного подшипника стойки амортизатора Ford Mondeo своими руками Подробнее

Амортизатор (амортизаторы автомобиля)

Амортизатор обеспечивает безопасность и комфорт при движении поглощая удары, толчки, колебания подвижных элементов подвески

Поэтому важно своевременно устранять проблемы амортизаторов, — правильно обслуживать и своевременно менять. Подробнее

Проверка амортизаторов автомобиля

В этом видео показываются последствия неисправных амортизаторов, а также описываются популярные способы проверки: покачивание, поведение на дороге, на что смотреть при визуальной диагностике Подробнее

Для чего нужен опорный подшипник

Вопрос, для чего нужен опорный подшипник, задается многим начинающими автолюбителями, но прежде чем разобраться с этим, нужно понять, как работают и устанавливаются амортизаторные стойки. Амортизаторы в автомобиле предназначены обеспечивать плавность хода, сглаживать удары и вибрации при езде по неровной дороге, кочкам и ухабам. На переднеприводных машинах стойки сверху крепятся к кузову, к так называемым «стаканам», в нижней части соединяются с поворотными кулаками. Опорный подшипник (ОП) часто называют верхней опорой амортизатора, это несложное в целом устройство играет очень важную роль в подвеске автомобиля, и если оно будет неисправным, управлять автомобилем станет сложно. За состоянием опор необходимо следить и вовремя выполнять их замену – нужно не забывать, что от них зависит безопасность движения.

Типичный ОП состоит из трех частей:

• верхней металлической пластины с крепежными элементами (чаще всего это три шпильки);
• нижнего основания;
• непосредственно самого подшипника.

Нижняя и верхняя пластины жестко связаны между собой, сам подшипник обычно впрессовывается в тело опоры, причем, варианты исполнения ОП могут быть разными, каждый автопроизводитель использует свои собственные конструктивные решения. С помощью опоры амортизаторная стойка фиксируется на кузове, за счет ОП амортизатор поворачивается относительно кузова плавно, при этом отсутствуют люфты.

Какие лучше опоры стоек на Гранту

Основное требования к опорным подшипникам Гранты и Калины 2 — выносливость и надежность. Опорный подшипник принимает всю нагрузку от кузова автомобиля, а также от амортизаторной стойки, позволяя последней свободно вращаться вокруг продольной оси.

Схема опорного подшипника Гранты

Динамические нагрузки амортизаторного штока воспринимает резиновый демпфер. Чем он надежнее, тем дольше прослужит опора. Пружина же упирается в опорную чашку с шариковым обрезиненным опорным подшипником. При этом разные производители предлагают разные решения для опоры.

Так, часть опор выпускается с усиленными подшипниками (шарики большего диаметра), есть опоры с измененным углом кастера. Для этого ось амортизаторной стойки смещается на 6 или 12 мм, что обеспечивает изменение угла кастера до 1°40′ или 2°45′ соответственно.

Кроме этого, опоры выпускаются как для Лада Гранта и Калина 2 с электрическим усилителем руля (артикул 21900-2902821-10 ), так и для автомобилей без ЭУР ( артикул 21900-2902821-00 ).

Опорный подшипник без опоры

Штатные опоры стоят порядка $12 за штуку, отзывы владельцев о них не самые радужные, поэтому чаще всего приходится покупать замены оригиналу:

• Опорный подшипник SS20 серии Мастер, Gold, Drive , отличаются углом кастера и конструкцией демпфера. Служат довольно долго, устанавливаются просто. Цена порядка 26 долларов за штуку.
• Опоры стоек ANVIS 2190 , цена $27 за пару, со смещением 6 мм. Есть как для Гранты и Калины 2 с ЭУР, так и без него. Совместимы со всеми видами пружин (11190 или 11196), а также с самыми популярными стойками KAYABA или SACHS.
• Опорные подшипники Sevi, цена от $20 за пару. Бюджетный вариант с наклоном стойки на 1 градус и смещением оси амортизатора назад на 6 мм.
• Demfi , артикул dff21901 (2190-2902822-12), продаются без опорного подшипника, который имеет каталожный номер 1118-2902840 . Цена порядка 15 долларов. Отзывы противоречивые.
• Технологии будущего , артикул 2192-2902821 , цена около 26 долларов за пару. Отзывов мало, в основном положительные.
• Бюджетные словацкие опоры LSA , продаются без подшипника, цена около 10 долларов за пару.
• Опоры Trialli (SA 0156) , в сборе с подшипником, цена 10 долларов за штуку, ходят хорошо, неплохая сборка, подшипник стандартных размеров.

Признаки выхода из строя опорного подшипника

Признаками изношенности подшипников являются две основных фактора — наличие стука при повороте руля в районе передних колесных арок (также в некоторых случаях ощущается на рулевом колесе), а также ухудшение управляемости машиной. Однако стук от стоек может в некоторых случаях и не ощущаться. Это зависит от их конструкции.

Изношенный опорный подшипник

Например, на автомобиле ВАЗ-2110 внутренняя обойма опорного подшипника выступает втулкой, через которую проходит шток амортизатора. Когда подшипник достаточно изношен, его корпус допускает люфт, из этого шток амортизатора отклоняется от оси. Из-за этого происходит нарушение углов развала-схождения. Выявить неисправности можно посредством раскачивания машины. Подробную инструкцию о проверке опорного подшипника вы найдете в дополнительном материале.

Основным признаком неисправности служит необходимость постоянно подруливать при езде по прямой дороге. Из-за нарушения угла развала-схождения износ опоры амортизатора увеличивается приблизительно на 15. 20%. Также дополнительно изнашиваются протекторы на покрышках, соединительные и рулевые тяги, их наконечники.

Если же к задачам подшипника относится лишь вращение стойки (то есть, он с амортизатором не взаимодействует), то в этом случае нарушение углов развала-схождения не происходит, поскольку шток амортизатора удерживает втулка, которая запрессована в резиновый демпфер конструкции (например, на “Лада Приора”, “Калина”, Nissan X-Trail). Однако это все же влияет на управляемость машины, хотя и в меньшей степени. Такой подшипник при выходе из строя начнет стучать. Причем стуки часто будут ощущаться даже на рулевом колесе. Диагностировать неисправность подшипника путем простой раскачки машины в данном случае не получится.

Какие опорные подшипники бывают

Верхние опоры амортизаторов на разных моделях автомобилей конструктивно могут значительно отличаться, быть разными по креплению;

• с двумя или тремя шпильками;
• с резьбой в теле чашки для вкручивания болтов.

Для гашения колебаний и вибрации чашки амортизаторов часто имеют прорезиненную поверхность или отдельные эластичные элементы, а сам подшипник можно выпрессовать и менять.

Какие опорные подшипники бывают еще? Есть модели авто, на которых верхняя опора к «стакану» кузова шпильками или гайками не крепится, амортизатор удерживается за счет верхней стальной пластины. Металлическая широкая шайба здесь закрепляется с помощью гайки, закрученной на амортизаторном штоке, для обеспечения мягкого соединения под пластиной размещается резиновая проставка (похожая конструкция – на автомобиле Chery Amulet).

В некоторых конструкциях верхняя опора состоит из нескольких частей, в них могут быть отдельно верхняя и нижняя чашки, резиновые буферы, сам подшипник. При сборке амортизаторной стойки все детали устанавливаются в определенном порядке, путать местами их нельзя.

Как осуществить проверку опорного подшипника

Есть три метода проверки опорного подшипника в домашних условиях: Снимаем защитные колпаки и прижимаем верхний элемент штока передней стойки пальцами. Теперь начинаем качать машину из стороны в сторону за крыло. Делаем это как в продольном, так ив поперечном направлении. Если подшипник вышел из строя, можно будет услышать такой же стук, как во время езды. Кузов машины при этом будет качаться, а вот стойки или будет стоять на месте или будет качаться с меньшей амплитудой.

Можно положить руку на виток передней амортизационной пружины. Затем нужно покрутить рулем в разные стороны. Для этого понадобится помощник. Если рука почувствует отдачу и зазвучит металлический стук – с подшипником дела плохи. Также можно проехаться сначала по ровной дороге, а затем по не ровной и слушать, какие звуки издает автомобиль. Если придельных нагрузках из передних арок послышится стук металла, то дело, скорее всего, в опорном подшипнике.

Стоит понимать, что частичный и даже полный выход опорного подшипника из строя не является критической поломкой для автомобиля. Однако, это не значит, что на такой машине можно смело ездить. Кроме того, диагностику в отечественных реалиях лучше проводить каждые 10-20 тысяч км пробега

И не важно, есть ли признаки неисправности или нет. Такой подход позволит в первую очередь сэкономить на ремонте других элементов подвески автомобиля

Касается это амортизаторов, пружин, протекторов, наконечников рулевых тяг и самих тяг. Для того, чтобы замедлить износ, нужно помнить о своевременной замене масла.

Проводить техобслуживание своего авто нужно регулярно, иначе можно стать примером безалаберной и опасной «заботы» о своём автомобиле. А это не очень весело.

Чтоб избежать серьезных поломок в системах автомобиля, следует уделять внимание малейшему стуку или скрипу под капотом. Если упорно игнорировать, казалось бы, незначительные признаки неисправностей, то серьезных проблем не избежать

В частности – это стук при повороте руля. Он может говорить о неисправном верхнем опорном подшипнике передней стойки. Сам опорник поменять довольно просто, да и серьезными затратами данный процесс сопровождаться не будет. Но если вовремя не обратить внимание на поломку, она приведет к более серьезным последствиям.

Опорный подшипник передней стойки – это важная деталь подвески автомобиля. К сожалению, большинство водителей исправности систем подвески уделяют минимум внимания. А зря, учитывая состояние отечественных дорог и, порой, низкое качество деталей, которые устанавливаются на современные автомобили. А ведь именно подвеска отвечает за управляемость автомобилем и безопасность на дороге.

Ее обслуживание усложняется многообразием деталей, и все они выполняют свои функции: кронштейны, пружины, амортизаторы и так далее. В данной статье речь будет идти именно про опорные подшипники передней стойки, так как эти детали подвергаются повышенному износу и часто выходят из строя.

Видео 2

Для того чтобы заменить хотя один из элементов, который входит в состав передней стойки Калины, нужно извлекать из своего посадочного места весь узел.

Для этого открываем капот и ключом на 22 срываем верхнюю гайку опоры, при этом придерживая шток амортизатора ключом на 9. Откручивать гайку полностью пока не надо.

Баллонным ключом также срываем гайки колёса и только после этого поднимаем машину домкратом. Сразу же надо подставить упор для страховки.

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в которое вставлен шаровой палец наконечника, при этом вставив монтировку между рулевым наконечником и его креплением на стойке.

Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используем ключи на 17 и 19.

Лучше использовать аналогичные головки и вороток.

После того как сняли гайки бывает так, что болты не выходят. Их приходится выбивать. Выбивать их надо сначала через деревянную чурку, чтобы не испортить резьбу, а затем, используя пробойник с меньшим диаметром, выбивать болт, когда он уже утопится в поворотный кулак.

Способ самостоятельной диагностики

Для самостоятельной диагностики понадобится помощь еще одного человека.

Выбрав ровную поверхность автомобиль поставить на ручной тормоз и снять защитные крышки со стаканов.

Попросите помощника раскачивать машину для приведения амортизаторов в движение, а сами наблюдайте за поведением подшипника. О неисправности узла можно судить:

1. по наличию люфта;
2. при появлении стуков или других звуков в районе подшипника.

Проведите аналогичные наблюдения при вращении напарником рулевого колеса, а затем повторите манипуляции со второй стойкой.

Замена подшипника стойки требует специального инструмента и некоторых слесарных навыков. Лучшим вариантом будет доверить работу специалистам, но если Вы привыкли все делать своими руками, то можно произвести ее самостоятельно, но это уже тема другой статьи.

В любом легковом автомобиле вне зависимости от конструкции подвеска должна обеспечивать плавность хода, хорошую управляемость, каждый элемент ходовой части выполняет свою роль, и лишних запчастей здесь нет. Опорный подшипник – это деталь передней подвески, без которой переднеприводный авто представить невозможно, если бы ее не было, руль поворачивался бы очень туго, со страшным скрипом, и на машине невозможно было ездить.

Алгоритм самостоятельной замены задних стоек Лада Гранта

Частая причина замены заднего амортизатора — утечка масла из цилиндра, разгерметизация, нарушение целостности, дефекты сальника. Реже проседание пружины. Инструменты: рожковые ключи на «17, 19», комплект новых стоек, жидкость WD – 40.

• Фиксируем передние колеса противооткатными башмаками, включаем первую передачу;
• Складываем задний ряд сидений для удобства проведения профилактики;
• Поддеваем резиновую заглушку заднего стакана, извлекаем ее;
• Выкручиваем верхнюю гайку фиксации амортизатора;
• Поддомкрачиваем заднее колесо, снимаем его;
• Вывешиваем бок машины на такую высоту, чтобы балка имела свободный ход;
• Отвинчиваем нижнее крепление, снимаем проушину с посадочного места;
• Извлекаем амортизатор в сборе;
• Крабовым съемником сжимаем пружину, снимаем пыльник.

Замена стойки Лада Гранта новой, собираем детали в обратной последовательности. При выведении штока в верхней позиции возникнут трудности с попаданием в отверстие, возможно потребуется помощник.

Замена опорных подшипников без снятия стойки

1. Поддомкрачиваем машину, снимаем колесо;
2. Крабовым съемником сжимаем пружину на несколько витков;
3. В моторном отсеке откручиваем три гайки, фиксирующие опорную чашу к стакану;
4. Расшплинтовываем рулевой наконечник, выкручиваем гайку;
5. Опускаем амортизатор в сборе вниз;
6. Извлекаем опорную чашу, заменяем подшипник стойки Гранты.

Завершает ремонт сборка в обратной последовательности.

Распорка стоек гранта. Зачем. Сколько стоит

С целью увеличения срока эксплуатации стаканов в моторном отсеке, предотвращения увеличения угла наклона стоек конструкцию укрепляют металлической балкой. Концы крепятся на опорные чаши, между собой соединены металлической трубой. Это самая простая конструкция. Модернизированные варианты имеют иную схему. Но это на любителя.

Распорка задних стоек Гранта проводится по аналогии с передними. Стоимость бюджетного варианта от 850 – 900 рублей. Более сложные конструкции от 1500 рублей. Эффективность каждый определяет самостоятельно.

Ремонт, прокачка стоек или замена новыми. Есть ли смысл

Разница в стоимости между заменой и частичным ремонтом всего 30 – 35%. Если уж совсем лимитированный бюджет, то отдайте амортизаторы Гранты на прокачку. При наличии достаточных средств купите новые.

Перетяжка не всегда дает положительный результат, порой срок эксплуатации исчисляется несколькими тысячами километров.

Масло или газ-масло, как наполнитель для стоек

Как и в предыдущем случае отталкивайтесь от выделенного бюджета на ремонт. Очевидно, что масляный тип — самый дешевый, наименее качественный, с минимальным сроком эксплуатации. Комбинированный вариант: газомасляный — наиболее популярный тип наполнителя амортизаторов. Хорошо себя зарекомендовал на пересеченной местности, дорожных ухабах, виражам, гололеде. Стоимость комплекта на 17% дороже масляного аналога.

Газовые: высокие эксплуатационные характеристики, длительность ресурса, универсальность в применении, широкий ассортимент для любой модификации автомобиля. Вместе с тем, заоблачная стоимость — основной камень преткновения для многих владельцев, для которых сумма неподъемная. Очевидно, что газомасляные — оптимальное решение для большинства владельцев.

http://zamena-podshipnikov.ru/zamena-opornogo-podshipnika-granta.htmlhttp://vaz-remont.ru/zamena-opornyx-podshipnikov-bez-snyatiya-stoek-na-lada-granta/http://lada.i-love-mycar.com/zamena-opornyh-podshipnikov-lada-granta-bez-snjatija-stoek/http://carpedia.club/Sniatie-perednei-amortizatornoi-stoiki-i-ee-razborka-Lada-Grantahttp://remont-avtovaz.ru/zamena-stoek-granta/

Таблица размеров подшипника 8112н и технических характеристик

ХарактеристикаЕдиница измеренияЗначение по ГОСТ (ТУ)

Внутренний диаметр тугого кольца, d	mm	60
Внешний диаметр тугого кольца, d1	mm	85
Внутренний диаметр свободного кольца, D1	mm	62
Внешний диаметр свободного кольца, D	mm	80
Монтажная высота	mm	17
Грузоподъемность динамическая	kH	41,5
Грузоподъемность статическая	kH	95,0
Номинальные обороты	об/мин	3600
Осевой зазор	mm	—
Тип стали	—	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	—
Момент затяжки	kN*M	220
Шероховатость колец	Ra	0.32
Количество шариков	шт.	24
Диаметр шарика	mm	8,731
Радиус монтажной фаски, r	mm	1,5
Вес	г.	295

Снятие передней стойки Калины в сборе с опорой и пружиной

Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):

Затем поднять переднюю часть машины домкратом и снять колесо:

Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:

Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:

После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:

Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):

Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:

Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):

Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:

Операции по снятию передней стойки с автомобиля Лада Гранта

Работа показана на примере левой стойки автомобиля. Правую стойку снимают аналогично.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса. Откройте капот. Приподнимите домкратом переднюю часть автомобиля и установите ее на надежные опоры. Снимите соответствующее переднее колесо. Ослабляйте болты крепления колеса, стоящем на земле. 2. Если снимаете амортизаторную стойку для ремонта, то, удерживая одним ключом шток стойки от проворачивания, вторым ключом ослабьте затяжку гайки крепления штока. В этом случае пружина будет минимально «закусывать» крепежные болты соединяющие поворотный кулак и амортизатор.

В итоге, вам будет легче достать их из отверстий. 3. Выведите из кронштейна на амортизаторной стойке держатель тормозного шланга.

На автомобиле Лада Гранта, оборудованном антиблокировочной системой тормозов (АВS), отсоедините и снимите датчик частоты вращения колеса.

4. Отсоедините рулевую тягу от поворотного рычага амортизаторной стойки «Замена наружного наконечника рулевой тяги Лада Гранта»

5. Нанесите метки на эксцентриковую шайбу и амортизаторную стойку, пометив таким образом положение регулировочного болта относительно стойки. Это поможет приблизительно сохранить развал колес при установке стойки.

6. Отверните гайку регулировочного (верхнего) болта крепления амортизаторной стойки к поворотному кулаку.

7. . и извлеките из отверстия болт вместе с эксцентриковой шайбой.

8. Отверните гайку нижнего болта крепления амортизаторной стойки к поворотному кулаку и выньте болт.

9. Отсоедините поворотный кулак от стойки.

10. В подкапотном пространстве отверните три гайки верхнего крепления амортизаторной стойки к кузову.

11. . и снимите стойку.

12. Установите амортизаторную стойку в порядке, обратном снятию

Обратите внимание на положение верхней опоры стойки: стрелка, нанесенная на поверхность опоры, должна быть направлена вперед по направлению движения автомобиля. После установки проверьте и при необходимости отрегулируйте схождение и развал колес

Обратите внимание на то, что после установки стойки обратно, необходимо будет сделать «геометрию» передних колес. Если вы меняете пружину стойки и не ремонтируете (заменяете) амортизатор, то стойку можно снять с поворотным кулаком, отсоеденив сборку по шаровой опоре и шлицам Шруса. Более подробную информацию, о таком способе снятия стиойки, вы найдете в статье «Снятие стойки с автомобиля ВАЗ 2110».

Некоторые советы по замене верхней опоры передней амортизаторной стойки

1. При разборке гайку ступицы следует ослаблять до того, как вы сняли колесо, если автомобиль уже вывешен на домкрате, стронуть ее с места будет непросто.
2. Если нет съемника шаровых опор и рулевых тяг, рулевой наконечник можно выбить, ударяя тяжелым молотком по месту соединения шарнира, удары должны быть резкими и точными. Даже если наконечник серьезно «закипает» в соединении, после нескольких попыток он все равно снимается.
3. Чтобы после снятия было удобнее разбирать амортизаторную стойку, можно сразу (пока амортизатор еще стоит на машине) ослабить гайку штока амортизатора.
4. Чтобы при следующем ремонте гайки и болты легче отворачивались, во время сборки рекомендуется крепежные элементы и резьбу обработать графитовой смазкой.
5. При снятии амортизатора в сборе со ступицей и поворотным кулаком не лишним будет проверить состояние всех деталей подвески с этой стороны колеса. Такая диагностика сбережет ваше средства и время, ведь нередко обнаруживается, что вместе с дефектным опорным подшипником неисправен еще, допустим, амортизатор, или имеет большой люфт наружный ШРУС.
6. Сжимать пружину стяжками нужно постепенно, поджимая витки понемногу с одной и другой стороны. Сжимается пружина до тех пор, пока не начнет свободно вращаться верхняя опора, слишком сильное сжатие витков не требуется, да в целом и небезопасно.

В целом заменить опорные подшипники на передних стойках достаточно просто, чтобы произвести замену, необязательно ехать в автосервис, можно работу выполнить и своими руками.

Опорные подшипники являются элементами передней подвески автомобиля. Их основная задача – сглаживание ударных нагрузок на кузов. Неисправность этих деталей не сулит ничего хорошего. Кроме того, что подвеска и кузов будут изнашиваться быстрей, существенно ухудшится и управляемость автомобиля. А это уже несет определенную опасность для водителя и пассажиров.

В этой статье мы поговорим о том, что представляют собой опорные подшипники передних стоек , как они устроены, для чего предназначены и каков их принцип действия. Кроме того, мы рассмотрим процесс замены этих элементов подвески на примере автомобиля ВАЗ-2110.

Каталожные артикулы заводских передних / задних стоек Лада Гранта

Штатные размеры передних стоек: диаметр штока 220 мм, диаметр корпуса 520мм, свободный ход штока 1700 мм, высота 3450 мм. Задние стойки Гранта: диаметр штока 125 мм, корпуса цилиндра 425 мм, вес 2.00 кг, объем масла 0.56 литра.

Место установки	Артикул / ОЕМ / индекс
Передний левый	219002905402
—/—	219002905403
—/—	к190.2905.002-05
—/—	21900290103100
—/—	21928290103110
Передний правый	21900290103000
—/—	21928290103010
—/—	21900290103010
—/—	к190.2905.003-05
Задний левый / правый	21900291500400

Указанные артикулы амортизаторов предназначены для установки на Лада Гранта всех модификаций, начиная с 2011 года: 21906-40, 21911-40, 21917-42, 21917-41, 21901-41.

Подготовительные мероприятия для замены опорного подшипника Гранты своими руками

Замена опорного подшипника стойки Лады Гранда производиться двумя способами. 1. Снятие передней стойки с откручиванием болтов регулировки сход-развала. 2. Снятие модуля стойки вместе с поворотным механизмом и тормозным диском в сборе, не откручивая регулировочных крепежей. Оба способа нельзя выполнить без снятия стойки, но по второму методу, который описан ниже, можно избежать очередного сход-развала .

Подготовка к ремонту

Замену желательно производить в смотровой яме, так вы сэкономите время на удобстве выполнения операций по снятию/установке узла. На авто ставится первая передача, для соблюдения техники безопасности используйте противооткатные упоры.

Инструменты для работы

1. Любой домкрат. 2. Большой ключ, чтобы сорвать болты шасси. 3. Длинный ключ на 30, для ступичной гайки. 4. Фиксаторы для стягивания амортизаторов. 5. Приспособление для снятия рулевых наконечников. 6. Молоток, зубило, керн. 7. Набор ключей (22, 17, 13). 8. «Трещётки» на 13, 17, 19. 9. Шестигранный ключик, для откручивания гайки штока. 10. Специальные головки. «Ешки» Е8 и Е12. 11. Большая «минусовая» отвёртка. 12. Пассатижи. 13. Проникающая смазка, например WD-40. 14. Динамометрический ключ для подтягивания гайки штока.

Требуемый комплект новых деталей

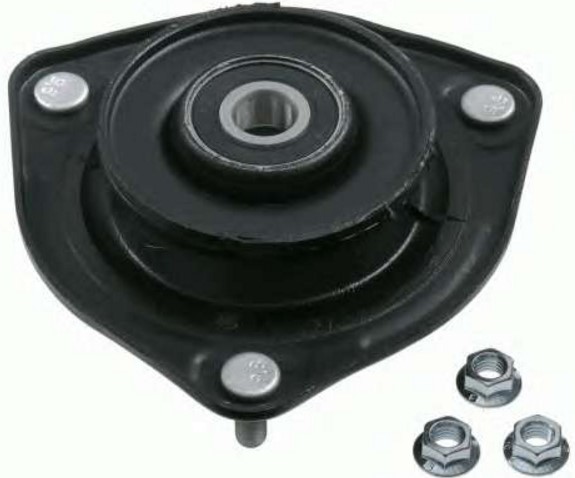

— Опоры либо отдельные опорные подшипники, в зависимости от поломки; — Резиновые прокладки (если меняете только подшипник); — Пыльник со шплинтом от рулевой тяги (если потребуется замена).
