Электронная и механическая обманка катализатора своими руками: чертежи, схемы, рекомендации

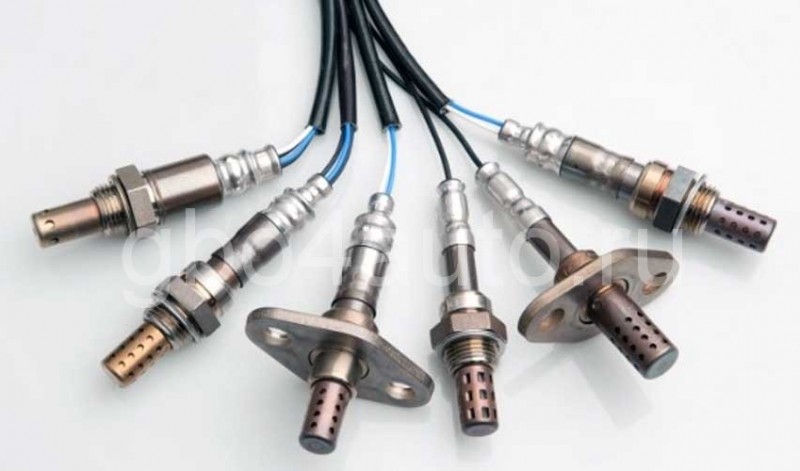

Что такое лямбда-зонд

Чтобы понять зачем использовать обманку лямбды (эмулятор катализатора) следует сперва разобраться в принципе работы самого зонда. Зачастую, современные автовладельцы не осознают того факта, насколько «умными» (компьютеризированными) стали их машины. Процесс этот шёл постепенно, от подсистемы к подсистеме — так, лямбда-зонд появился в серийных машинах ещё в прошлом веке. По сути лямбда — это такой специализированный датчик измерения кислорода, позволяющий определить его остаточное количество в выхлопе двигателя автомобиля.

На основании сигнала от этого датчика современные электронные блоки управления автомобиля (ЭБУ) принимают решение о том, насколько «бедной» или «богатой» (перенасыщенной кислородом либо топливом) является воздушно-топливная смесь, поступающая в цилиндры ДВС. При заводской настройке современных силовых агрегатов производители обычно ориентируются на так называемое «стехиометрическое» соотношение воздуха и топлива:

• для бензина ~14.7:1,
• для сжиженного газа ~15.4-15.6:1,
• для метана ~17.2:1

Это значение обеспечивает наиболее полное сгорание и минимальное содержание  сопутствующих вредных газов в выхлопе.

При использовании ГБО проблема заключается в том, что автомобиль работает уже на другом топливе, а для его наиболее полного и эффективного сгорания требуется иное соотношение компонентов (газа и воздуха) в топливовоздушной смеси.

Таким образом, при установке газобаллонного оборудования меняется не только топливо, на котором передвигается автомобиль, но и содержание кислорода в выхлопе.

Разумеется большинство установщиков ГБО не утруждают себя настройкой ЭБУ автомобиля, сообщая ему о установленном ГБО. По прошествии нескольких десятков километром лямбда зонд, реагируя на изменение количества кислорода в выхлопе, подает сигнал о неисправности, ничего не знающему о установленном ГБО электронному блоку управления автомобилем. А тот, в свою очередь, автовладельцу, через загорающийся на панели приборов индикатор «Check Engine».

Электронная обманка второго лямбда-зонда своими руками: схема и рекомендации

В таблице указаны два вида электронных конструкций. Если оценивать строго, то под определение ручной обманки попадает только схема из резистора и конденсатора, поскольку ее можно изготовить самому. Автономный блок действует на основе микросхемы, спаять которую в домашних условиях трудно.

Вариант №1: интеграция резистора и конденсатора в проводку

Универсальная схема, подходящая для многих машин, изображена на фото

При конструировании своими руками, принимать во внимание стоит только конфигурацию электронной обманки второго лямбда-зонда:

• Резистор впаивается в разрыв сигнального провода.
• Неполярный конденсатор присоединяется в разрыв «земли» и сигнального контакта.

Характеристики компонентов подбираются индивидуально для каждого автомобиля. Допустим для Mitsubishi Lancer X необходимы импульсный резистор на 1 МОм, 0,5 Вт, 5% и неполярный «кондер» 2,2 мкФ, 50 В. А для Nissan Primera – сопротивление 150 кОм, 1 Вт + конденсатор такого же класса, только на 1 мкФ.

Примеров безрезультатного обмана лямбды – масса. Допустим на Audi A4 вмешательство такого рода бессмысленно. После впаивания компонентов система фиксирует факт подачи неверных показаний или вовсе отсутствие сигнала с датчика.

Вариант №2: микропроцессорная плата в разрыв проводки лямда-зонда

Интеллектуальные эмуляторы на базе микросхем средней сложности чаще покупают в готовом виде. Устройство имеет презентабельный вид: подключение выполняется без каких-либо скруток/спаек – только разъемные колодки.

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой – длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300…1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.

Ресурс датчика кислорода

Чтобы обеспечить бесперебойную и стабильную работу автомобиля, нужно регулярно проводить технический осмотр. Например, лямбда-зонд нуждается в осмотре каждые 30 тысяч километров пробега. Причем ресурс у него не более ста тысяч – не стоит эксплуатировать автомобиль со старым датчиком – это только приведет к тому, что двигатель придется подвергать ремонту намного раньше. И возникает вопрос – подойдет ли на ваш автомобиль обманка лямбда-зонда? Своими руками на «Калину» такой прибор сделать можно за несколько минут.

Но вот есть один нюанс. Автомобилист не может гарантировать то, что топливо, которым он заправляет машину, качественное. Конечно, каждый привык заливать тот бензин, который продают на его излюбленной заправке. Но кто знает, что за состав у бензина, который разливают там? Поэтому старайтесь доверять заправкам «брендовым», которые дорожат своим именем. Но если нет рядом хороших заправок, то придется довольствоваться тем, что имеется под боком. И горящая лампа ошибки ДВС – это частое явление, избавиться от которого поможет установка обманки.

avtoexperts.ru

В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.

Механическая обманка лямбда-зонда

1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.

2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.

Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.

Изготовление механической обманки

Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.

Чертеж обманки

Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.

Установленная обманка

Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.

Созданная своими руками обманка лямбды

Изготовление электронной обманки

Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.

Схема электронной обманки

Дальше рассмотрим процесс по пунктам.

1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.

Электронная обманка

2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.

Электро-обманка лямбды. Фото — drive2

3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.

Еще вариант обманки

Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.

В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.

Что делать с катализатором

Даже если вы избавились от постоянного горящей «ошибки», перерасхода топлива и нестабильности в работе двигателя благодаря эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Оплавленный или забитый каталитический нейтрализатор обязательно будет мешать отводу отработанных газов, создавая им серьезное сопротивление. Это, естественно, скажется на работе двигателя.

Что же делать? Здесь есть два решения: снять катализатор, удалить (выбить) из него блок-носитель и установить обратно, или же приобрести и поставить на его место стронгер (пламегаситель). В первом случае вы не потратите ни копейки, но звук работающего двигателя существенно усилится. Если же поставить пламегаситель, звук усилится незначительно, а его конструкция дополнительно позволит охладить выхлопные газы, прежде чем они попадут в глушитель.

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

• заготовка;
• отвертка;
• гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

1. Поставьте авто на эстакаду.
2. Отсоедините клемму «минус» на аккумуляторе.
3. Выкрутите ДК и поставьте вместо него втулку.
4. Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

• схема подключения ЛЗ;
• паяльник с максимально малым жалом;
• припой;
• канифоль;
• конденсатор на 1 мкФ, неполярный;
• резистор на 1 Мом;
• нож;
• изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

1. Отсоедините клемму «минус» на аккумуляторе.
2. В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
3. Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
4. Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Кислородный датчик

Кислородный датчик представлен в виде электронного устройства, ключевая цель которого заключается в накоплении сведений о количестве кислорода в выхлопах машины. Полученные сведения направляются на компьютерный блок, который анализирует их и формирует оптимальный состав горючей смеси, регулируя баланс кислорода в ней. Место установки лямбда-зонда – спереди от катализатора на приёмной трубе или сразу же на выходном коллекторе.

Принцип работы

Гальванический элемент выступает в роли рабочего устройства датчика кислорода, у него есть твёрдый электролит из керамики на базе диоксида циркония. Он обладает электродами из губчатой платины и легирован оксидом иттрия. У каждого электрода своя цель: один измеряет содержание кислорода в составе выхлопных газов, другой — в окружающей среде. За счёт этой разницы при нагреве датчика до +300 градусов по Цельсию на нём формируется выходное напряжение.

Поломка рассматриваемого элемента приводит к отсутствию поступающих сведений для контроллера, возможно получение ложных данных, следовательно, смесь горючего формируется неправильно.

Последствия:

• сообщение о критической ошибке;
• повышение концентрации вредоносных примесей в выхлопах;
• потеря мощности со стороны движка;
• избыточный расход топлива.

Второй лямбда-зонд

Для некоторых машин два кислородных датчика – это норма. Первый традиционно монтируется на приёмной трубе или в коллекторе, место установки второго – исключительно каталитический конвертёр. Основная задача дополнительного датчика заключается в определении уровня процентного содержания кислорода в выходящих из катализатора газах.

Поскольку в случае поломки лямбда-зонда водитель испытывает дискомфорт во время вождения, а покупка нового элемента не всегда представляется возможной, допустимо сделать самостоятельно обманку датчика кислорода.

Электронная обманка

Электронный эмулятор – это наиболее распространенный способ. Обманка катализатора такого типа продается в большинстве магазинов. Более того, ее можно сделать своими руками, чтобы сэкономить деньги. Эмулятор представляет собой микропроцессорное устройство, которое используется с целью обеспечения правильности работы двигателя, когда катализатор поломан или отсутствует. Он подает на ЭБУ поддельный сигнал от катализатора, имитирующий нормальную работу. Такая обманка позволяет мотору работать без проблем, а устанавливать катализатор уже не нужно будет.

Электронный эмулятор может применяться только на автомобилях, которые соответствуют международным стандартам ЕВРО 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства машин. Срок службы составляет в среднем 5 лет. Эмулятор позволяет обеспечить следующие преимущества:

1. Экономия на установке катализатора, который необходимо заменять каждые 100000 км, а его стоимость довольно высока.
2. Позволяет создавать эффективную топливную смесь и достигать экономии расхода топлива на 10-15%.
3. Улучшенная реакция автомобиля на педаль газа.
4. Отсутствие ошибки и сигнала Check на приборной панели.

Эмулятор может быть как универсальным, так и для конкретной модели автомобиля. Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка катализатора.

Сделать эмулятор своими руками очень легко, а главный элемент в нем – резистор или конденсатор. Конденсатор нужно выбирать неполярный, а резистор необходим мощностью 0.25 Вт или больше. Поместить конденсатор можно под машиной, но обязательно хорошо его заизолировать изолентой или термоусадочной трубкой.

sHWYOH5IaFQ

Различия между механической и электронной обманками лямбда зонда

Обманка лямбда зонда ”Лямбда-сон”

Обманка (лямбда-зонда) на Lancer X

Как проверить лямбда зонд и сделать эмулятор 2-го датчика кислорода после удаления катализатора

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту

Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно

С осторожностью стоит относиться и к покупке готовых прошивок в интернете

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое

Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.
