Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

• отвёртка с крестообразной битой;
• тонкая шлицевая отвёртка;
• ключ или головка на 7;
• ключ на 10;
• ключ на 17.

Видео: демонтаж топливного насоса

Последовательность действий следующая:

1. С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
2. Откройте пробку бензобака для снижения в нём давления.
3. Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

Лючок топливного модуля расположен под задним сиденьем

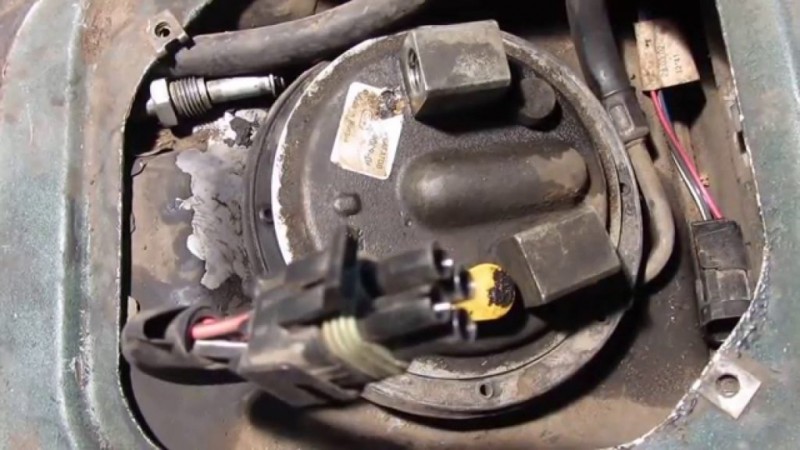

Отсоединение электрического разъема от топливного модуля

Ключом на 17 открутите гайки на трубках топливопроводов

Головкой на 7 открутите восемь гаек крепления крышки модуля

Извлечение топливного модуля из бензобака

При помощи отвёртки снимите стопорные кольца с направляющих

Топливные трубки будет проще отсоединить, если их нагреть

Отсоединив трубки и провода, снимите стакан с направляющих

Чтобы снять бензонасос, необходимо развести защелки в стороны

Видео: разборка топливного модуля

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Помогите решить проблему, питание не идёт на бензонасос 2114. Предохранители и реле рабочие. Ехали, ехали и . Насос рабочий. Где искать проблему. Вопрос от: Виталик Исаев.Ваз 2114 реле бензонасоса.

Где реле смотрели?

Подгорает контакт в верхнем четырехконтактном разъеме на насосе внутри бака.

Как насос проверяли? Проверяйте всю проводку от насоса

Подцепи на премую чего нет плюса или минуса и ездил дальше

Серёжа, целый проверяли

Блин мужики была такая проблема один в один,сидел в тачки читал статьи и в одной парень пишет :а у меня просто отвалился черный провод который ведёт к акуму,я проверил и реально он, поехал дальше

Если насос работает напрямую и проводка целая. Мозги виноваты могут.

Чёрный проводок с акума глянь, так же было

У меня было такое, имоболайзер ибал мозги, провод отвалился от датчика (который рядом с замком зажигания)

Серый провод под обшивкой салона который идёт, питание на нем проверь, если нет проложи новый. Я просто по салону кинул новый провод от реле до насоса и все. На двух машинах так было

Евгений, вот, у меня тоже он частенько мозги ебеи

Где предохранитель смотрел?

Может быть такого что ему мощности тока не хватает

Само то реле хоть срабатывает?

Причин много надо по очереди искать. Дпкв, эбу, сигналка, проводка

У меня была такая проблема, предохронитель с виду целый был, просто переломился перемыкатель, решил проблему новым предохранителем

Проверь провод датчика коленвала, или сам датчик! Было такое всю машину перебрал оказалось провод оборвался!

Если нет искры и не работает насос то вполне может заблокироваться иммобизайзер,на днях столкнулся с такой бедой

Куда должен идти серый провод от бензонасоса?

Постоянно откручиваются эти два болта

by Adminrive · Published 15.07.2014

8 комментариев

• Comments 8
• Pingbacks 0

Андрей, а если серьезно?

Степан, а машина заведется без приборной панели? В машине только руль, педали и проводка)

Артур, не уверен. Думаю не заведется

Степан, пробовал с ключа завести стартер крутит, бензонасос не качает, но какие-то два провода в районе эбу перерезали, которые шли куда-то в район приборки, я так думаю один это дут на приборку, а второй это через который эбу считывает что включено зажигание, ты не знаешь откуда и куда должен этот провод идти? С зажигания на реле или на мозги?

Артур, емнип лампа чека связана с питанием эбу. Вот насос и не качает

Степан, хуй поймешь эти вазы. Я без приборки по магазам катал.

Не качает бензонасос на ВАЗ 2114

Покупка четырнадцатой лады – дело молодое, не требующее большого бюджета, как на саму машину, так и на запчасти. Если сравнивать ВАЗ 2114 с любой иномаркой того же класса, то вы получите приличную разницу в цене в пользу лады. И даже если иномарка стоит больше, а обслуживание на нее не выходит дороже, чем на ладу, то запчасти русского автопрома будет в разы проще найти в любом самом отдаленном районе нашей страны.

Что не говори, любая машина изнашивается, требует внимания и ухода. Вот и поговорим о частой проблеме с четырнадцатой – не качает бензонасос.

Бензонасос ваз 2114

Едешь, вдруг заглох. Заводишь, движка рычит, стартер крутит, поехал и опять ступор. Или вовсе зажигание не реагирует, приходится подталкивать, чтобы завелась. Сюда же относится случай, когда через раз отзывается двигатель, если притормозил на пару минут и встал на нитралке. Аккумулятор в норме. Грешим на бензонасос.

Реле бензонасоса ВАЗ 2115: где находится?

Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.

Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию. ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.

Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене. Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.

ВАЗ-2115 – особенности

ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок. В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.

Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.

Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.

Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие. К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.

Расположение реле стартера на ВАЗ-2115

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

Контакты проводки

Система проводки выходит на бензонасос в количестве трех проводков: положительный, отрицательный и показатель уровня бензина. Причиной отказа работы бензонасоса может стать элементарное нарушение питания в проводке. Если с давлением все в норме, то проверяем контакты.

Берем простую лампочку на 12 V, крепим ее провода на положительный и отрицательный контакты на внешнем разъеме бензонасоса, соответственно. Поворачиваем зажигание: лампочка моргнула, есть контакт. Тогда копать надо глубже – смотреть внутренние контакты.

Внешняя проблема с проводкой в случае, если лампочка не загорелась: поочередно подключаем положительный и отрицательный контакты, снятые с разъема бензонасоса, к массе бензонасоса, а потом к рыле. Отрицательный контакт на массе, включаем зажигание, лампочка моргнула – контакт нерабочий, лампочка не моргнула – не рабочий положительный контакт. Когда контакт на рыле, и лампочка зажглась – провод поврежден на участке от бензонасоса к рыле.

Моторчик бензонасоса ваз 2114

Проверили давление и проводку, все работает как часы, но движка глохнет. Бензонасос может не качать из-за поломки моторчика – основного элемента, гоняющего топливо. Проверяем его работоспособность той же лампочкой: крепим ее провода на любую клемму моторчика, поворачиваем зажигание. Лампа моргнула – моторчик пора выкидывать. И снова бегом в магазин за новеньким моторчиком.

Клеммы могут окислиться и не пропускать контакт, в результате чего бензонасос не будет качать. Моторчик в этом случае может быть в норме. А клеммы просто нуждаются в прочистке (возможно, перепайке). Есть мнение, что окисляются клеммы из-за некачественного топлива (несоответствие октанового числа заявленному).

Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

В системах питания современных инжекторных ДВС используется электрический бензонасос. В зависимости от места установки, разделяют погружные (установлены в баке) и проточные ТН (врезаются в магистраль топливоподачи).

Основные компоненты электрического бензонасоса:

• двусоставной корпус;
• электродвигатель постоянного тока;
• насосная секция.

По своему устройству секция может быть роторного, лопастного, шестеренчатого или турбинного типа. Последний вариант, из-за простоты конструкции, заслужил наибольшее распространение. Вращение крыльчатки, закрепленной на валу электродвигателя, создает зоны высокого и низкого давления, благодаря чему происходит забор и нагнетание топлива из бака в трубопроводы.

Схема питания двигателя

Помимо погружного бензонасоса, расположенный в баке топливный модуль включает в себя:

• датчик указателя уровня топлива поплавкового типа;
• датчик критического уровня бензина;
• фильтр грубой очистки;
• встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;
• входные и выходные топливные магистрали;
• электрические разъемы.

Симптомы изношенного электродвигателя топливного насоса:

• неуверенный запуск двигателя;
• провалы при резком нажатии на педаль акселератора;
• недостаточная мощность на высоких оборотах;
• мотор периодически глохнет и некоторое время отказывается запускаться. Нередко в таких случаях вернуть бензонасос к жизни помогают несколько ударов по баку.

Причина описанных симптомов в изношенных щетках, коллекторе электродвигателя. Щетки при большом износе плохо прижимаются к ламелям коллектора, из-за чего в цепи падает сила тока, что приводит к снижению производительности топливного насоса.

Износ узлов электродвигателя – самая частая причина, из-за которой бензонасос плохо качает бензин.

Если питание к разъему приходит, но топливо от насоса не поступает, причина может быть в оплавлении пластикового корпуса вследствие перегрева или в критическом износе щеток/коллектора. В таком случае при включении зажигания вы не услышите характерного жужжания со стороны топливного модуля. Иногда ситуация, при которой бензонасос качает, а бензин не идет, возникает из-за плохой фиксации гофры, идущей от насоса к выходным штуцерам топливной секции. Из-за создаваемого насосом давления гофра соскакивает со штуцера.

Если бензонасос работает, но не качает достаточное количество бензина, в первую очередь обратите внимание на фильтры грубой и тонкой очистки. Засоренные фильтры можно определить по тому, что гудит бензонасос громче обычного

Учтите, что работа под нагрузкой уменьшает срок службы ТН.  Причина недостаточного давления может быть и в неисправном регулятора давления топлива, который сбрасывает в обратку слишком большой объем топлива.

Поломка топливного насоса вследствие износа элементов насосной секции встречается лишь в случае некачественных комплектующих. Вы скорее замените бензонасос из-за стертых щеток, чем столкнетесь с механическим износом узлов насосной секции.

Ремонт механического бензонасоса

Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:

• впускной и выпускной клапаны;
• диафрагмы с дистанционными прокладками, «тарелками», стержнем;
• толкатель;
• тепловая проставка;
• прокладки

Замена клапанов

Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.

Замена клапанов

Как поменять диафрагмы

Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.

В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.

Механический бензонасос имеет 3 диафрагмы

Замена толкателя, тепловой проставки и прокладок

Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.

Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.

Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:

• «А» – 02,27–03 мм;
• «В» – 0,7–0,8 мм;
• «С» – 1,1–1,3 мм.

Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.

Регулировка производится следующим образом:

1. Устанавливаем тепловую проставку с первой прокладкой и новым штоком в корпус привода вспомогательных агрегатов.

   Установка прокладок и тепловой проставки

2. Прокладку «В» накладываем на привалочную плоскость проставки. Далее нужно прокрутить коленчатый вал двигателя до того положения толкателя, пока он не будет максимально утоплен. Сделать это можно при помощи большой шлицевой отвёртки. Вставляем её конец в окошко картера сцепления и потихоньку толкаем маховик по часовой стрелке.

   Самая тонкая прокладка устанавливается между проставкой и корпусом привода вспомогательных агрегатов

3. Периодически проверяем положение толкателя и замеряем его выступание. Когда он зайдёт в корпус привода вспомогательных агрегатов на максимальную длину, измеряем, насколько он выступает над привалочной плоскостью проставки с уже установленной на неё прокладкой. Эта величина должна составлять 0,8–1,3 мм. В случае если она больше, меняем прокладку «В» на прокладку «С». Если же длина выступания меньше указанной, меняем местами прокладки «А» и «В».

   Толкатель должен выступать над привалочной плоскостью проставки на 0,8–1,3 мм

По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Рекомендуем

• Замена ремня генератора на ВАЗ 2114
• Самостоятельная замена датчика давления масла на ВАЗ 2114
• Обозначение значков на панели приборов ВАЗ 2114
• Правильная натяжка цепи ГРМ на ВАЗ 2107

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

• Предохранитель топливной помпы;
• Реле топливного насоса;
• Масса помпы;
• Моторчик;
• Контакты;
• Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Давление

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Режим проверки

Нормальный показатель

На холостых оборотах

Без трубки регулятора давления

При пережатом сливе

При нажатии на педаль газа

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Контакты

Бензонасос включает в себя три проводка:

• Плюсовой (положительный);
• Минусовой (отрицательный);
• Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

Моторчик

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

Моторчик

Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

Масса

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Если же данный процесс нарушен, вам придется:

• Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
• Взглянуть со стороны переднего пассажира;
• Отыскать три реле;
• Самое нижнее из них — это наше искомое реле от насоса;
• Поверните ключ зажигания;
• Если от реле услышите характерный щелчок, оно исправно;
• При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

https://youtube.com/watch?v=ybkjMCy6iGw

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

Расположение предохранителя

1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
2. Поднимите капот, посмотрите в зону около лобового стекла.
3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
6. Изучите его внешнее состояние, достав из короба.
7. Если контакты целые, тогда все с предохранителем нормально.
8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

1. Горючая смесь вообще не подается в цилиндры.
2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

• запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
• холостой ход нестабилен, двигатель «троит»;
• динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
• когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
• машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

Где предохранитель на бензонасос на ВАЗ-2110

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ-2110 агрегат для подачи топлива может быть электрическим или механического типа. Тут всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке.

Доступ к бензонасосу возможен через ревизионный люк, расположенный под задним сидением.

Устройство узла простое . Он состоит из электродвигателя, на который подается питание. На выходе из насоса устанавливается фильтр. Также в системе подачи топлива есть и другие фильтра. Это помогает предотвратить засорение топливопровода.

Электросхема

Схема подключения электро-бензонасоса.

Электросхема бензонасоса состоит из:

1. Предохранителя.
2. Бензонасос.
3. Проводки.
4. Реле.
5. Блока управления.

Принцип работы

Система питания инжекторного двигателя.

1. При включении зажигания напряжение подается на клеммы агрегата.
2. Он начинает перекачивать топливо.
3. Если в системе создается нужное давление, то реле отключает автоматически бензонасос.
4. Мотор автомобиля готов к запуску.

Что такое реле?

Оно предназначено в системе для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами.

Где оно находится?

Часто, чтобы исправить поломку в топливной системе, надо поменять реле. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

Реле бензонасоса под номером 5 на схеме:

Схема предохранителей в силовом блоке.
