Лада гранта как натянуть ремень генератора

Проверка и профилактика

Предотвратить разрыв ремня генератора Лада Гранта можно. Следует взять за правило проверку состояния натяжения ремня перед началом пути. Он не должен провисать и быть перетянут. При нажатии на ремень пальцем он должен немного продавливаться, а при попытке его перевернуть без усилий поворачиваться на ребро.

Он не должен быть искривлен, его зубцы должны быть целыми. Нужно осмотреть сальники. Подтекающее масло негативно сказывается на износостойкости резины. Пользователям Гранты придется прислушаться, чтобы не пропустить момент, когда потребуется замена ремня генератора. Определить, что ремень генератора скоро порвется, можно: в сырую погоду или на холодном двигателе он начинает свистеть.

Если неприятность начала проявляться в середине пути и возможности заехать на СТО нет, нужно проверить, в каком состоянии натяжка ремня. Скорее всего, ремень можно будет немного подтянуть и возобновить движение. После этого обязательно нужно . Дополнительными сигналами в отношении надвигающейся проблемы послужат:

• тускловатый свет фар и приборной панели;
• нестабильно функционирует обогрев салона;
• звук сигналов автомобиля стал более низким;
• интервалы в работе сигнала поворота и стеклоочистителей увеличились.

Последовательность действий при доработке кронштейна генератора своими руками на Ладе Гранте

1. Стачиваем 2 – 3 см с каждой из сторон крепления генератора. Делать это лучше в стационарных тисках с использованием сверлильного оборудования. За неимением оснастки пользуемся шлифовальной машиной, которая известна как «болгарка».

Стачиваем 2-3см с каждой стороны

1. Дрелью со сверлом по металлу (на «8») рассверливаем штатное отверстие на креплении, делая длину хода для болта 1.5 — 2.0 см.

Рассверливаем штатное кольцо

1. «Болгаркой» частично подтачиваем ребро жесткости на креплении, чтобы оно не препятствовало свободному ходу преобразователя.

1. Вырезаем уголок металла длиной 40 мм и толщиной 30 – 40 мм, загибаем край. Получилось некое подобие буквы «Г». Один конец крепится к кронштейну, на другой навариваем гайку на «10».

Уголок буквой Г

1. Собираем элементы конструкции, вкручиваем болт для натяжения ремня привода генератора.
2. Устанавливаем преобразователь, кронштейн без натяжителя на штатное место.
3. Переводим кулису в положение третьей передачи, надеваем ремень привода, рукой проворачиваем шкив коленвала.
4. Проверяем степень натяжения ремня.

Степень натяжения ремня

В домашних условиях степень натяжения ремня привода генератора проверяем следующим образом. Пальцем нажимаем на участок ремня между шкивом коленвала и натяжителем. Ремень прогибается на 10 – 12 мм, не более. Подтяните крепление (натяжение) по мере необходимости.

В завершение запускаем двигатель, проверяем работоспособность системы.

Проверка и профилактика

Предотвратить разрыв ремня генератора Лада Гранта можно. Следует взять за правило проверку состояния натяжения ремня перед началом пути. Он не должен провисать и быть перетянут. При нажатии на ремень пальцем он должен немного продавливаться, а при попытке его перевернуть без усилий поворачиваться на ребро.

Он не должен быть искривлен, его зубцы должны быть целыми. Нужно осмотреть сальники. Подтекающее масло негативно сказывается на износостойкости резины. Пользователям Гранты придется прислушаться, чтобы не пропустить момент, когда потребуется замена ремня генератора. Определить, что ремень генератора скоро порвется, можно: в сырую погоду или на холодном двигателе он начинает свистеть.

Если неприятность начала проявляться в середине пути и возможности заехать на СТО нет, нужно проверить, в каком состоянии натяжка ремня. Скорее всего, ремень можно будет немного подтянуть и возобновить движение. После этого обязательно нужно произвести его замену. Дополнительными сигналами в отношении надвигающейся проблемы послужат:

• тускловатый свет фар и приборной панели;
• нестабильно функционирует обогрев салона;
• звук сигналов автомобиля стал более низким;
• интервалы в работе сигнала поворота и стеклоочистителей увеличились.

Адреса фирм, предоставляющих услуги по замене РПМ

№	Название	Адрес
1.	Сервисные центры

1-ая ул. Измайловского Зверинца, д. 8

ул. Амурская, 3 стр.32 (Гольяново)

ул. Монтажная, 11 стр.2

2.
—/—
Южный АО

Канатчиковский проезд, 13 стр.3

Каширское шоссе, дом 10 корп.3

ул. Дубининская, 76

3.
—/—
Западный АО

Кутузовский проспект, 36, стр.15

проспект Вернадского, 12д

Сколковское шоссе, 31 стр.9

ул. Крылатская, 30 стр.3

ул. Маршала Тимошенко, д.17 корп.1

4.
Автосервис «Автотехцентр Garage+»
Москва, улица Матросская Тишина, 1Ас8 будни: с 10 по 21, выходные: с 11 по 21 8 (925) 222-97-00

5.
Автосервис «Открытый»
Москва, 2-й Нагатинский проезд, 2с1 • eжедневно с 9 по 21 8 (495) 241-28-70

Пошаговая инструкция по снятию генератора с автомобиля Лада Гранта

Перед переделкой крепления, демонтируем преобразователь со штатного места в моторном отсеке. Для этого выполняем следующие действия:

1. Помещаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками. Дополнительно выжимаем рычаг стояночного тормоза.
2. Открываем капот, отсоединяем клеммы от аккумуляторной батареи, чтобы не допустить короткого замыкания в цепи.

Аккумуляторная батарея

1. Под днищем машины выкручиваем 6 болтов, временно демонтируем защиту поддона картера.
2. Снимаем защитный колпачок, клеммы с контактной платы на преобразователе.

Снимает клемы

1. Выкручиваем гайку верхнего крепления (ключ на «13»), монтажкой подвигаем преобразователь в сторону. Выкручиваем болт нижнего крепления.

Выкручиваем гайку и болт

1. Сбрасываем ремень генератора со шкивов.
2. Извлекаем преобразователь в сборе, фиксируем его на поверхности верстака.

Извлекаем преобразователь Схема деталей

Обзор цен производителей на ремень генератора Лада Гранта

Технические параметры ремня:

• Длина: 823 мм.
• Толщина: 3.0 мм.
• Материал: этиленпропиленовый каучук.
• количество ребер: 6.

Артикул	Цена (Руб.)	Артикул	Цена (Руб.)
Оригинал
Ремень генератора на Гранту c кондиционером Gates MICRO-V 6PK995

Аналоги

GATES 6PK1113
От 400 — 450
LYNXAUTO 6PK0823EL
От 400 — 450

GATES 6PK1123
—/—
LYNXAUTO 6PK0995
—/—

GATES 6PK745
—/—
AYWIPARTS AW2120354
—/—

LYNXauto 13X1050LX
—/—
AYWIPARTS AW2120037
—/—

LYNXauto 10X938LX
—/—
LYNXauto 10X825LX
—/—

LYNXauto 10X750LX
—/—
CONTITECH AVX13X1050
—/—

CONTITECH AVX10X750
—/—
CONTITECH AVX10X825
—/—

JP GROUP 1118005100
—/—
FLENNOR A5361
—/—

*цены актуальны состоянием на 26.10.2018 года.

Адреса фирм, предоставляющих услуги по замене РПМ

№	Название	Адрес
1.	Сервисные центры «На колесах»	Восточный АО 1-ая ул. Измайловского Зверинца, д. 8 ул. Амурская, 3 стр.32 (Гольяново) ул. Монтажная, 11 стр.2
2.	—/—	Южный АО Канатчиковский проезд, 13 стр.3 Каширское шоссе, дом 10 корп.3 ул. Дубининская, 76
3.	—/—	Западный АО Кутузовский проспект, 36, стр.15 проспект Вернадского, 12д Сколковское шоссе, 31 стр.9 ул. Крылатская, 30 стр.3 ул. Маршала Тимошенко, д.17 корп.1
4.	Автосервис «Автотехцентр Garage+»	Москва, улица Матросская Тишина, 1Ас8  будни: с 10 по 21, выходные: с 11 по 21 8 (925) 222-97-00
5.	Автосервис «Открытый»	Москва, 2-й Нагатинский проезд, 2с1 • eжедневно с 9 по 21 8 (495) 241-28-70

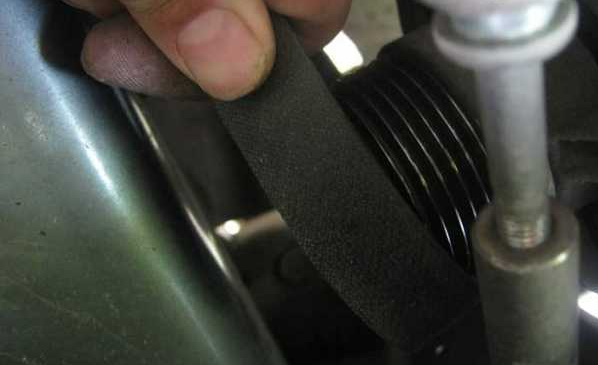

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

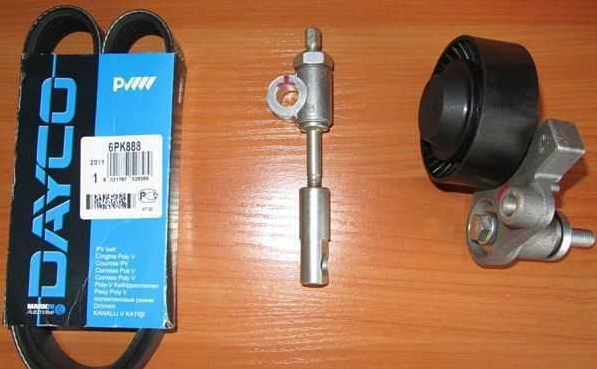

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

• Длина такого ремня составляет 823 миллиметра.
• Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
• Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

Снимаем ремень путём простого отрезания, удобнее всего канцелярским ножом

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

1. сам кронштейн от указанного автомобиля,
2. натяжной ролик,
3. кронштейн ролика натяжителя,
4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Натяжитель на Ладу Гранта: настолько необходим?

Так сложилось, что отсутствие в базовой комплектации Лада Гранта натяжителя ремня генератора приводит к тому, что генератор на данном автомобиле, по отзывам владельцев, довольно часто выходит из строя.

Причиной этому является сильное натяжение ремня и невозможность его отрегулировать должным образом, в результате чего ломается подшипник генератора.

Многие автовладельцы по-разному выходят из данной ситуации: кто-то пытается уменьшить диаметр болта генератора, чем выигрывает зазор в натяжении, кто-то к процессу подходит кардинально – меняет сам генератор, например, на агрегат марки Bosch, а кто-то пытается приспособить конструкционные элементы натяжителя с автомобилей других марок, например, на натяжитель ремня с Лада Калина.

Натяжитель ремня генератора Лада Гранта действительно необходим, поскольку он в разы увеличивает ресурс выработки ремня генератора и подшипника.

Технический регламент Лада Гранта

Если вы решили поменять ремень или натяжитель ремня генератора (РГ) на Гранте с 8-клапанным мотором, необходимо руководствоваться техническим регламентом завода-производителя. Согласно этим данным, ремень генератора Лада Гранда должен проверяться при прохождении каждый пятнадцати тысяч километров пробега. А каждый 30 тысяч км пробега должна осуществляться процедура замены.

Белая Лада Гранта

Иными словами, владелец 8- или 16-клапанной Гранты должен производить цикл диагностики или замены каждый 15 тысяч км пробега. А если учесть, что натяжительное устройство, как таковое, не применяется, то РГ и вовсе предназначен для одноразового растяжения при его монтаже. Разумеется, можно натягивать замененный РГ на двигателе 8 клапанов, однако производитель не рекомендует этого делать.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

• нож, если надо просто срезать старую деталь;
• вороток или трещотка с головкой 13;
• длинная крепкая проволока;
• плоская отвертка;
• напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

1. страгиваем на 2-3 витка нижний болт;
2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

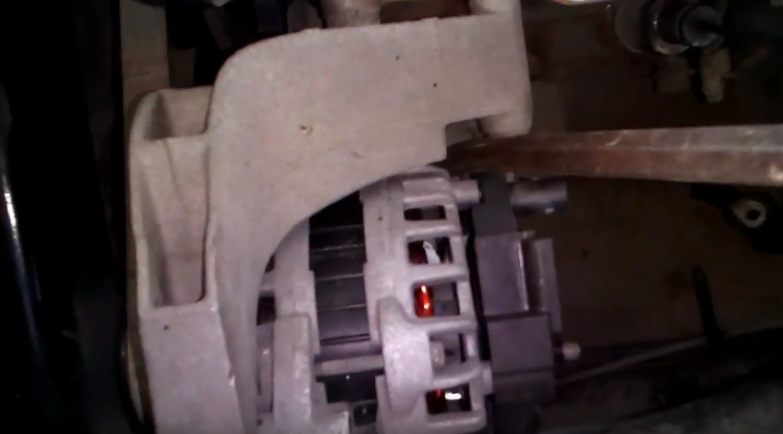

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ru На данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

• отвязываем генератор;
• отжимаем его в рабочее положение;
• возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

1. загоняем авто на подъемник или эстакаду;
2. снимаем натяжитель;
3. скидываем переднее правое колесо;
4. подпираем ДВС и демонтируем подушку;
5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

• новый ремень маркировки 6РК 995;
• накидные ключи 8, 19;
• торцевые ключи 8, 10;
• ключи Torx T20, T27;
• трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

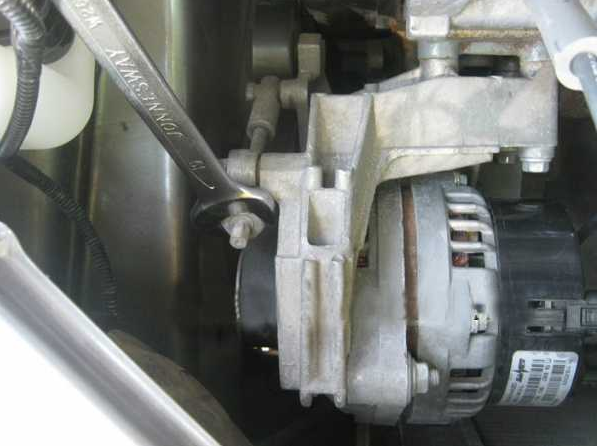

Находим натяжитель, достаем накидные ключи 19 и 8:

1. 19 накидываем на ходовой винт;
2. 8 держим контргайку;
3. страгиваем;
4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

• центральный щиток (номера 1, 5, 7);
• правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!

Перепутать опасно для дальнейшей эксплуатации машины. ФОТО: www.zr.ru

Итоговое натяжение регулировать настройкой натяжителя.

Если ремень разорвался в пути

Когда разрыв ремня генератора все же застал водителя на середине пути, существует возможность исправить на время ситуацию. Разумным будет, если вам известна такая проблема у автомобиля, возить с собой запасной ремень. При замене ремня на СТО задействуют специальные устройства. Но, конечно, в пути у обычного водителя быть таковых не может

А потому проводить процедуру необходимо тщательно и осторожно

Надо подождать остывания машины. Далее снимают правую часть брызговика. Затем удаляются обрывки ремня. После этого надевают новый ремень поэтапно, сначала на шкив коленного вала, затем другую часть ремня заводят за шкив, прижимая к нему, начинают вращение коленвала по часовой стрелке. Но если запасного ремня ГРМ под рукой нет, его можно заменить подручными материалами.

Отлично подойдут капроновые женские колготки. Как правило, они продаются практически в любом магазине, даже продуктовом. Плюс этой детали гардероба в том, что колготки имеют предел натяжения, перетянуть их не получится. Они завязываются на тугой надежный узел. После того как конструкция прилажена, излишки отрезаются как можно ближе к узлу, чтобы нигде ничего не цепляло.

В случае, когда с колготками не сложилось, отлично подойдут элементы из мужского гардероба. Кожаный ремень брюк или сумки либо галстук. В этом случае длина будущего изделия вымеряется соразмерно пришедшему в негодность ремню. Такой подход обусловлен тем, что изделия из кожи и ткани можно перетянуть, чем причинить вред механизму. В этом случае будет грозить ремонт гораздо серьезнее, чем просто замена ремня генератора.

В большинстве современных автомобилей присутствует натяжитель на ремне генератора, который предполагает некоторые особенности при ремонтных работах или же при замене самого ремня. Но, в модели Лада Гранта, которые эксплуатируют мотор с восемью клапанами, натяжителя ремня не предусмотрено производителем. Так что замену ремня генератора нужно выполнить несколько иначе.

Порядок действий при самостоятельной замене ролика ремня генератора на Ладе Гранте

Необходимые инструменты, материалы:

• набор автоключей, головки, трещотка;
• ветошь, жидкость WD – 40;
• новый НР;
• смазка на графитовой основе;
• дополнительное освещение.

Последовательность замены:

1. Помещаем машину на ровную платформу, можно смотровую яму.
2. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
3. Ключом на «13» отпускаем контргайку натяжителя, поддеваем, снимаем ремень генератора.

Снимаем ремень

Отпускаем контргайку

1. Головкой на «10» выкручиваем три винта, снимаем крепление НР в сборе.

Отчасти приведенный способ менее затратный, однако, не учтен тот факт, когда крепление может быть повреждено, деформировано. В таком случае оно подлежит замене.

Снимаем крепление НР

1. Извлекаем НР в сборе, проводим дефектовку, осматриваем место крепления, роликовые подшипники.

На данном этапе важно определить возможные повреждения крепления. Если таковы имеются, то деталь подлежит замене, в противном случае устанавливаем только новый ролик с подшипником качения внутри

1. Устанавливаем и привинчиваем НР в сборе, надеваем ремень, корректируем степень натяжения.

1. Запускаем мотор, проверяем исправность работы механизма.

Замена ремня генератора на Ладе Гранте 8 клапанной

1. Помещаем машину на ровную платформу (площадку), открываем капот.

1. Снимаем расширительный бачок системы охлаждения для удобства, отводим его в сторону.
2. Ключом на «13» отпускаем верхнее, нижнее крепление генератора, но гайки при этом не скручиваем.
3. Подаем корпус генератора вперед, к стенке блока цилиндров до упора.
4. Сбрасываем старый РПМ.

Сбрасываем старый ремень

1. Проводим дефектовку шлицов генератора, вала коленвала. При отсутствии замечаний, деформации канавок укладываем новый РПМ.
2. Монтировкой отводим корпус в исходное положение, привинчиваем гайку нижнего и верхнего крепления.
3. Завершаем сборку.

Закрепляем гайки 1 — нижняя, 2 — верхняя

Замена ремня генератора без натяжителя на Ладе Гранте окончена.

Выставить точное натяжение РПМ в домашних условиях достаточно сложно, т.к. для этого необходимо специальное оборудование. Воспользуйтесь обычным тестером (мультиметром), прибор имеется у каждого второго автомобилиста.

Выставляем натяжение следующим способом:

1. После того, как надели ремень, запускаем двигатель.
2. Надеваем две клеммы мультиметра на аккумуляторную батарею.
3. Смотрим напряжение на «выходе», его величина должна быть близка к 14.00 В. Если меньше, то увеличиваем натяжение, если больше — отпускаем.

Обзор цен производителей на ремень генератора лада гранта

Технические параметры ремня:

• Длина: 823 мм.
• Толщина: 3.0 мм.
• Материал: этиленпропиленовый каучук.
• количество ребер: 6.

Артикул	Цена (Руб.)	Артикул	Цена (Руб.)
Оригинал
Ремень генератора на Гранту c кондиционером Gates MICRO-V 6PK995	От 500	Без кондиционера 1118-1041020-07	От 500
Аналоги
GATES 6PK1113	От 400 — 450	LYNXAUTO 6PK0823EL	От 400 — 450
GATES 6PK1123	—/—	LYNXAUTO 6PK0995	—/—
GATES 6PK745	—/—	AYWIPARTS AW2120354	—/—
LYNXauto 13X1050LX	—/—	AYWIPARTS AW2120037	—/—
LYNXauto 10X938LX	—/—	LYNXauto 10X825LX	—/—
LYNXauto 10X750LX	—/—	CONTITECH AVX13X1050	—/—
CONTITECH AVX10X750	—/—	CONTITECH AVX10X825	—/—
JP GROUP 1118005100	—/—	FLENNOR A5361	—/—

https://www.youtube.com/watch?v=k8L4V9Y6wAM

*цены актуальны состоянием на 26.10.2020 года.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
2. не заводим авто — включили 5 передачу;
3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

• если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
• нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

1. используем накидные ключи 8, 19;
2. ключ 19 набросить на ходовой винт;
3. ключ 8 на контргайку;
4. страгиваем;
5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

1. снять минусовую клемму с аккумулятора;
2. работаем с генератором: отсоединить от него жгут проводов;
3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Как понять, что нужно менять ремень

Чтобы понимать что в автомобиле не исправно, нужно анализировать функции каждого устройства. Аккумулятор в машине нужен для того, чтобы сохранять небольшой запас так необходимого электричества. А когда авто уже работает – тогда аккумулятор может только перенимать небольшой заряд от генератора, но отдавать энергию уже не будет. Основная задача потом уже стоит именно за другим создателем энергии, который задействует механическую энергию коленчатого вала во время вращения. В процессе создания электрического заряда берут участие несколько валов, которые соединяются ремнем. Чтобы понять, когда правильнее будет сменить ремень – необходимо прислушиваться к работе автомобиля постоянно.

В том случае, если автомобиль оборудован генераторным датчиком – он может автоматически показывать, что деталь понижает свою производительность и это будет важным сигналом для автовладельца. Разрыв ремня может повлечь за собой много последствий, поэтому лучше при появлении указанных проблем сразу посмотреть вовнутрь авто.

Почему может износиться ремень ?

• по причине смещения шкива генератора от линии коленвала;
• была установлена плохая или некачественная деталь;
• выработан ресурс детали (при пробеге более 100 000 км);
• слабое натяжение или поломка натяжного агрегата.
