Распиновка мус лада калина

Замена и сборка

Установка правого и левого переключателя полностью повторяет вышеуказанные шаги, но в обратном порядке: берем деталь, подключаем большой и маленький штекера, после чего ставим на место кожух. Замена подрулевых переключателей калина при достаточном уровне опята и мастерства может проходить буквально за несколько минут.

Какие еще проблемы могут возникнуть в подрулевом пространстве Лада Калина? Например, ваш гудок может перестать работать. Он помогает взаимодействовать с другими водителями быстро и эффективно, поэтому поломка сигнала может оказаться фатальной. Следовательно, вам нужно заменить соединитель подрулевого переключателя.

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Схема передней проводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

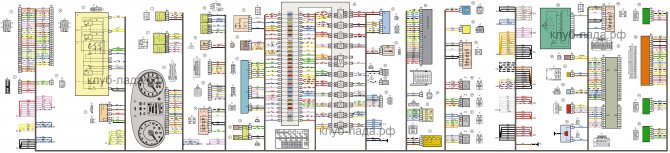

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводовпереднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Подключение: колодка 1118-3724500. Применяемость: Лада Калина (1117, 1118, 1119).Модуль управления светотехникой Лада Калина.

Модули управления светотехникой 344.3769, 345.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.Контакт

Назначение
G	к моторедуктору корректора света фар
56b	к моторедуктору корректора света фар
58b	к источникам подсветки
31	«Масса»
Xz	+ 12 В (от клеммы «15» выключателя замка зажигания)
56	к переключателю ближнего/дальнего света фар
1	от задних противотуманных фонарей
2	к реле задних противотуманных фонарей
3	от передних противотуманных фар (только для МУС 345.3769)
4	к реле передних противотуманных фар (только для МУС 345.3769)
58	к лампам габаритных огней
30	+ 12 В (от клеммы «30» выключателя замка зажигания)

Основные характеристики.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

• Активная: 2 мА контакт G, 0,001-0,1 А контакт 2 (нагрузка коммутируется на контакт 31).
• Индуктивная, при 100 мГн: 0,15 А контакт 4.
• Ламповая: 35 Вт (3,3 А) контакт 58b, 10 А контакт 56 и контакт 58.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: светло-зеленый.

Цвет подсветки сигнализаторов: задние противотуманные фонари — желтый, передние противотуманные фары — светло-зеленый.

Схема модуля управления светом (МУС) Калина 2

А1 — переключатель наружного освещения; А2 — выключатель задних противотуманных фонарей; А3 — устройство управления задними противотуманными огнями; А4 — выключатель передних противотуманных фар; А5 — устройство управления передними противотуманными фарами; А6 — устройство включения габаритных огней; HL1, HL2 — светодиоды подсветки указателя и символа наружного освещения; HL3 … HLn — светодиоды подсветки условных обозначений (символов) .

1 + 12В. (Берется от центрального блока, сигнал включения габаритов). 2 К задним противотуманным огням. 3 К передним противотуманным фарам. 4 К дневным ходовым огням. 30 + 12В к клемме генератора(30) 31 Корпус. 56 К лампам ближнего света фар. 58 К габаритным огням и цепи источников подсветки. Xz К замку зажигания (+ 12В, клемма 15).

Схема задних дверей Калина 2

1 – колодка жгута проводов задней двери к колодке жгута проводов заднего; 2 – громкоговоритель задний; 3 – замок задний; 4 – переключатель стеклоподъемника; 5 – электродвигатель стеклоподъемника.

1 – контакты жгута проводов двери задка к колодке жгута проводов заднего; 2 – колодка жгута проводов заднего дополнительного (двери задка) к колодке жгута проводов фонарей освещения номерного знака; 3 – моторедуктор электропривода замка двери задка; 4 – элемент обогрева заднего стекла; 5 – моторедуктор очистителя заднего стекла; 6 – замок двери задка; 7 – контакты жгута проводов двери задка к колодке жгута проводов заднего 2; 8 – дополнительный сигнал торможения.

распиновка переключателей калина — СноБдение

Модуль управления света 118 помогите с распиновкой — Разъем блока переключателей стеклоподъемников Калина 2. Калина 11183 Ремонт Схемы электрические! Пожалуйста помогите с распиновкой. В инете скачал электрические схемы для калины. Ремонт ВАЗ Калина 9 — переключатель электростеклоподъемника. Разъем блока переключателей стеклоподъемников Калина (2 кнопки) 10 клемм в сборе. И к ним дополнительно нужны gps антенна и переключатель. Долго искал в интернете и электро схемах распиновку. 11 — переключатель режимов бортового компьютера; 12. К выключателю блокировки дверей в блоке переключателей: 3. Модуль управления светотехникой Лады — Калины ВАЗ — 1117, 1118 Переключатель наружного. Lada 2114 owner story — electrical and electronics. Добрый вечер Добавлю сюда распиновку контактов подрулевых. Переключатель очистителя и омывателя ветрового стекла; 25 — выключатель. Купил, вобщем, переключатель наружного освещения с подсветкой от девятки. Электрические схемы на новую Калину 2 Хэтчбек. Домой Лада Калина Распиновка панели приборов. Распиновка колодки подключения ЭБУ Январь 7, bosch m7. На автомобиле Лада Калина применен блок фар. Затем ток поступает на переключатель 4 Электросхема панели приборов Калина 2. Электро оборудывание ГАЗ (21, 2410, 3102, 31029, 3110) и распиновка при смене приборки(комбинации. Схема, распиновка контроллера электропакета 2170 — 3763040 — 00 ВАЗ 2170 Приора Переключатель звукового. Нужна распиновка приборов на Лада Приора и Калина. Подрулевой переключатель на ваз2104 от десятки калины. И купить подрулевые переключатели калина. Замок зажигания 2170 распиновка Подробная Распиновка Эл. Сжав пружинные фиксаторы правого переключателя, извлекаем его из соединителя вместе. Некоторые владельцы Лада Калина 2 поколения. Замок двери; 4 — блок переключателей; 5. Блок управления Калины — отправлено в Лада Калина: Электрика: Приветствую Калиноводов. Всё о монтажном блоке предохранителей на Лада Калина, где о находится, схема и расшифровка. Кнопки стекло подъемников Калины держат приятнее. На автомобили Лада Калина ВАЗ 1118 устанавливают штатную сигнализацию электронную. Катушки На автомобилях ВАЗ 1118 Калина. На Лада Калина устанавливался электромеханический. Распиновка блока предохранителей калина люкс Блок реле и предохранителей Лада Калина, не. Все файлы рубрики Прошивка ЭБУ на Лада Калина – оптимизация работы автомобиля. Утверждают, что 2 переключателя на 2 положения могут иметь исключительно 4 варианта. Привет всем! Решил модернизировать комбинацию приборов. Схему проводки автомобиля ЛАДА КАЛИНА и других блоков. Электрические схемы на Калину 2 Универсал. Переключатель режимов бортового компьютера. Расположение и назначение предохранителей блока предохранителей автомобиля лада Калина Распиновка пригодится в любом случае. Замена датчика давления масла на Ладе Калина; Королла 1999 распиновка предохранителей. Лада калина распиновка блока сигнализации апс 6. Лада Калина: вся информация об автомобилях ВАЗ семейства Лада Калина: универсале ВАЗ 1117. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ АВТОМОБИЛЕЙ СЕМЕЙСТВА lada kalina В. Приборная панель на Калине второго поколения. Назначение, принцип работы и устройство подрулевых переключателей Ваз 2108 2109 21099.

Схема модуля управления светом (МУС) Калина 2

А1 — переключатель наружного освещения; А2 — выключатель задних противотуманных фонарей; А3 — устройство управления задними противотуманными огнями; А4 — выключатель передних противотуманных фар; А5 — устройство управления передними противотуманными фарами; А6 — устройство включения габаритных огней; HL1, HL2 — светодиоды подсветки указателя и символа наружного освещения; HL3 … HLn — светодиоды подсветки условных обозначений (символов) .

1 + 12В. (Берется от центрального блока, сигнал включения габаритов). 2 К задним противотуманным огням. 3 К передним противотуманным фарам. 4 К дневным ходовым огням. 30 + 12В к клемме генератора(30) 31 Корпус. 56 К лампам ближнего света фар. 58 К габаритным огням и цепи источников подсветки. Xz К замку зажигания (+ 12В, клемма 15).

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

№	Цвет провода	Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

Плата контроллера
Плата контроллера

Признак

Возможные причины	Метод устранения
Не читается код ключа

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления

Блок управления электропакетом Калина используется для автоматического поднимания и опускания окон, контроля дверей. Дополнительно он дает возможность контроля срабатывания сигнализации и открытия багажника.

Если речь идет о luxе комплектации Калина 2, то блок управления электропакетом отвечает за блокировку замка зажигания. Именно поэтому любые сбои в его работе негативным образом отражаются на ходовых качествах транспортного средства.

Схема передней проводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

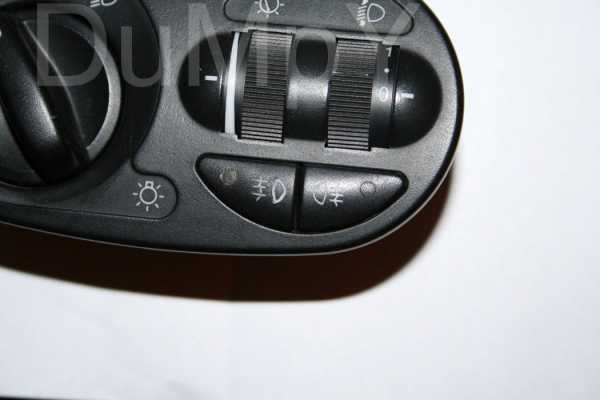

Активируем кнопку передних ПТФ в МУСе от нормы.

Активируем кнопку передних ПТФ в МУСе от нормы.

Принципиальная схема МУС

Данная доработка касается только нового образца МУСа, с вертикальным расположением разъема в компактном тонком корпусе.

Для начала вскройте МУС.

Чтобы снять ручку включения ближнего света и габаритных огней, используйте ткань или несколько слоёв бумаги, подложив их под губки плоскогубцев, приложив небольшое усилие, потяните её.

Внимание! Фиксаторы залиты клеем, аккуратно освободите защёлки прямой тонкой отверткой или канцелярским ножом

Не потеряйте пластиковые наконечники пружин трещотки.

МУС вскрыт, плата извлечена.

фото отдельных участков.

Как видно, на плате не достаёт деталей для использования функции кнопки ПТФ. Наша задача их туда добавить.

Для доработки нам понадобится найти реле с маркировкой 21.3777MS именно MS от производителя АВАР

Внимание дефицит!. Главное — убедиться в наличие на плате реле 8-pin микросхемы AS195! даташит

Главное — убедиться в наличие на плате реле 8-pin микросхемы AS195! даташит

Корпус и печатная плата нужного реле выглядит примерно так (плата уже без компонентов).

Если есть возможность вскрыть реле при покупке, воспользуйтесь ей, да бы не купить неподходящее реле.

Ниже, фото реле, которые с виду одинаковые но с другой начинкой, будь те внимательны, покупать такие реле не нужно!

Если нашли нужное реле 21.3777MS (авар), то перепаиваем с его платы на плату МУСа:

— микросхему AS195 DA2A

— транзистор BCP56-16 в VT2. — стабилитрон BZX 79C 6V2RL в VS1.

SM4005 (1N4001-1N4007 или S1J) в VD6, VD7, VD8, VD9.

HL5 (включены ПТФ, оранжевый).

8.2 кОм в R28, R24

510 Ом в R27 910 Ом в R4

— микро-реле из К1 в К1.

— впаять два штырька (папа) контактов 3 и 4 МУСа (взять из этого же реле).

— микропереключатель без фиксации гнездо SW2.

Фото оригинальной платы МУСа люкса

фото модернизированной платы

мой вариант с навесным монтажом

Теперь нужно доработать кнопку включения птф таким образом. Делаем перегородку толкатель и вставляем в специальные пазы.

Вытаскиваем пружинки из одноразовых зажигалок, откусываем на них сужения, одеваем их на направляющие штоки кнопки.

Сверлим отверстие на 3мм в кнопке в том же месте как на соседней, с обратной стороны есть ориентир.

Прижимаем к отверстию с лицевой стороны фольгу. Заливаем просверленное отверстие термоклеем, отрываем фольгу и получаем хорошо залитое отверстие, через которое будет проходить свечение от светодиода индикации ПТФ.

При сборке МУСа, необходимо установить контактную группу таким образом:

Чтобы проверить итог доработки, нам нужно подать на него питание:

Минус на «31»контакт +12в на 30 и Zx затем, повернуть ручку на блоке в режим включения габаритов и дальше можно смотреть, что происходит на схеме (на плате МУСа).

Если все правильно спаяно и детали все исправны, то при нажатии на клавишу включения ПТФ должно щелкнуть маленькое реле на плате МУСа, а на контакте 4 появиться +12 вольт, замкните 3 и 4 контакты, светодиод индикации должен засветиться.

Я выражаю огромную благодарность «Андрей710» за помощь в появлении этой статьи.

Электросхемы Лада Калина 2 хэтчбек (люкс)

В этом разделе размещены схемы электрооборудования новой Калины (ВАЗ 2192) комплектации «люкс».

Схема передней электропроводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Все остальные схемы подходят от комплектаций «норма» и «стандарт».

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Модули управления светотехникой (МУС) 344.3769, 345.3769. Распиновка.

Подключение: колодка 1118-3724500. Применяемость: Лада Калина (1117, 1118, 1119).

Модуль управления светотехникой Лада Калина.

Модули управления светотехникой 344.3769, 345.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Нумерация и назначение контактов.

G	к моторедуктору корректора света фар
56b	к моторедуктору корректора света фар
58b	к источникам подсветки
31	«Масса»
Xz	+ 12 В (от клеммы «15» выключателя замка зажигания)
56	к переключателю ближнего/дальнего света фар
1	от задних противотуманных фонарей
2	к реле задних противотуманных фонарей
3	от передних противотуманных фар (только для МУС 345.3769)
4	к реле передних противотуманных фар (только для МУС 345.3769)
58	к лампам габаритных огней
30	+ 12 В (от клеммы «30» выключателя замка зажигания)

Основные характеристики.

Номинальное напряжение, В: 12.

Номинальная нагрузка:

• Активная: 2 мА контакт G, 0,001-0,1 А контакт 2 (нагрузка коммутируется на контакт 31).
• Индуктивная, при 100 мГн: 0,15 А контакт 4.
• Ламповая: 35 Вт (3,3 А) контакт 58b, 10 А контакт 56 и контакт 58.

Цвет видовой поверхности: черный.

Цвет символов: белый.

Цвет подсветки символов: светло-зеленый.

Цвет подсветки сигнализаторов: задние противотуманные фонари — желтый, передние противотуманные фары — светло-зеленый.

Схема подключения ПТФ на Калину

В комплекте идет инструкция по установке:

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

Схема подключения кнопки противотуманок:

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

• Контакт 1 — к ЗПТО
• Контакт 2 — кнопка управления ЗПТО
• Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
• Контакт 4 — вывод включения реле ПТФ
• Контакт 30 — 12в (постоянный + приходящий от АКБ)
• Контакт 31 — Общий минус (масса).
• Контакт 56 — К ближнему и дальнему свету фар.
• Контакт 58 — К габаритным огням.
• Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
• Контакт XZ — (+) от замка зажигания
