Моменты затяжки ответственных резьбовых соединений niva chevrolet (lada)

Теперь о моменте затяжки

До того, как заняться фиксацией ГБЦ, внимательно осмотрите болты. Их тип – М12×1,25. Обязательно измерьте стержни с резьбой – будьте готовы заменить каждый элемент, чья длина больше 11,7 сантиметра. Дело в том, что они в процессе эксплуатации растягиваются, а значит, и перестают нормально держать.

Затяжку болтов рекомендуется проводить в пять этапов. Это позволит избавить себя от необходимости в ходе профилактических осмотров каждый раз дополнительно их подкручивать.

В первый прием все десять болтов затяните руками, а после докрутите в правильной последовательности динамометрическим ключом, с моментом в 20 Н·м.

В следующий заход повысьте показатель минимум до 70, а максимум – до 85 Н·м. Здесь желательно стремится к тому, чтобы момент был ближе к последней цифре.

Далее затяните 11-й болт – тут необходимо усилие от 31 до 39 Н·м.

В конце закрепите болты, повернув их поочередно ключом ровно на 90 градусов. Потом эту процедуру повторите еще раз.

Ничего сложного в описанном процессе нет, но сил, конечно, необходимо приложить немало. Чтобы работа продвигалась быстрее, привлеките помощника – в этом случае вы сможете уложиться в 3-4 часа.

Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами

Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

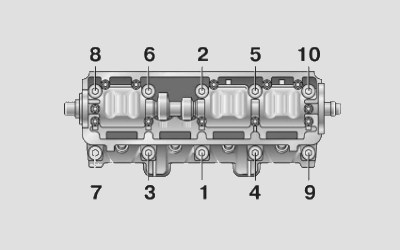

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки

Ваши действия

Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м

Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м

Каждый болт на третьем круге установки нужно докрутить на 90 градусов

Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

Приветствую вас друзья на сайте ремонт авто своими руками. Головка блока цилиндров (ГБЦ) – важный элемент силового узла, который лишь на первый взгляд кажется простым.

Протяжка головки блока цилиндров

В составе механизма находятся свечи зажигания , газораспределительные клапана, блоки камер сгорания и так далее.

При этом сам блок цилиндров и его головка разделяются специальной прокладкой, выполненной из специального материала (как правило, сталеасбеста).

Фиксация головки и блока производится с помощью специальных болтов, которые всегда закручиваются с определенным усилием.

Проверка, ремонт и замена деталей головки

При снятии головки блока цилиндров даже для замены прокладки стоит провести ее проверку, а при необходимости и ремонт. В первую очередь необходимо выполнить следующее:

• Очистить нижнюю часть головки и верхнюю часть блока цилиндров от остатков старой прокладки (это нужно делать без применения острых предметов), необходимо добиться, чтобы эти поверхности были сухими и блестящими;
• Промыть ГБЦ, очистить нагар с камер сгорания, удалить масло из всех каналов и отверстий и т.д. Также необходимо промыть масляные каналы, для чего в них (после заглушки вертикального канала) на 15-20 минут заливается бензин. В новых моделях двигателей Lada бензином промыть нужно и корпус подшипников распредвала (в него также на 15-20 минут наливается бензин, тереть корпус не нужно, так как в этом случае есть риск его повреждения);
• Проверить головку на предмет трещин, сколов, вмятин и иных деформаций, ГБЦ с трещинами или повреждениями подлежит замене;
• Проверить все отверстия и опорные поверхности на предмет износа, задиров, прогорания и иных повреждений (седла клапанов, опорные поверхности подшипников и других);
• Такую же проверку провести в отношении движущихся и соприкасающихся деталей — толкателей и втулок клапанов, кулачков, коромысел и других. Особенно тщательно нужно проверить кулачки и опорные поверхности распределительного вала, при обнаружении задиров или глубоких борозд вал нужно заменить;
• Проверить клапаны, зазоры между ними и втулками, очистить их от нагара;
• Проверить целостность и геометрию пружин клапанов и других деталей ГРМ;
• Проверить геометрию (плоскостность) всех гладких поверхностей — нижней (привалочной), а также поверхностей крепления впускного и выпускного коллекторов. Проверка производится с помощью металлической линейки — ее необходимо прикладывать ребром вдоль и по диагоналям поверхности, и с помощью щупа измерять толщину появляющихся при этом щелей. Допускается отклонение от плоскостности не более чем в 0,1 мм, в противном случае необходимо либо шлифовать неровную поверхность, либо установить новую головку;
• Произвести проверку герметичности водяной рубашки. Для этого необходимо плотно закрыть выходное отверстие водяной рубашки, и налить в нее керосин или иную текучую жидкость. Если в течение 15-20 минут уровень жидкости останется неизменным, значит ГБЦ герметична, падение уровня жидкости говорит о наличии трещин или иных повреждений, в этом случае головка подлежит замене;
• Произвести проверку герметичности прилегания клапанов. Для этого нужно перевернуть головку и налить в камеры сгорания керосин или иную текучую жидкость. Если в течение 3 минут уровень жидкости останется неизменным, то клапаны хорошо прилегают к седлам, если же уровень жидкости понизился, то стоит притереть клапаны;
• Измерить длину болтов крепления ГБЦ. Дело в том, что болты с течением времени становятся длиннее (вытягиваются), и подлежат замене. В старых моделях длина болтов должна быть не более 135,5 мм, в новых — не более 98 мм.

После проверки принимается решение о ремонте или полной замене головки блока цилиндров и ее отдельных деталей. В ряде случаев провести ремонт собственными силами невозможно (например, при необходимости шлифовки привалочной поверхности), поэтому имеет смысл обратиться в сервисный центр. Однако такой ремонт довольно дорог, занимает много времени и не всегда приводит к ожидаемым результатам, поэтому иногда проще и дешевле купить и установить новую головку двигателя.

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине.
По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
3. После этого все винты надо подтянуть на 90 градусов.
4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы.
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Любой двигатель внутреннего сгорания имеет несколько основных составляющих. Это поддон, основной блок, головка, а также навесное оборудование. Обязательно необходимо четко соблюдать момент затяжки болтов головки блока цилиндров, так как это влияет на работу всего двигателя в целом и механизма газораспределения.

Во время работы двигателя происходит выделение очень большого количества тепла, поэтому в конструкции блока имеется рубашка, по которой поступает жидкость для охлаждения. Смазка, которая тоже необходима двигателю, по каналам поступает к элементам мотора. Чтобы охлаждающая жидкость и смазка не смешивались, предусмотрено конструкцией наличие прокладки между головкой и основным блоком.

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

• набор ключей и торцевых головок;
• мощный вороток, трещотки, удлинители;
• молоток;
• плоская отвертка;
• головка или специальный ключ на 38 для проворачивания коленчатого вала;
• динамометрический ключ;
• ключ для тормозных трубок (подходит для масляной магистрали).

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

1. Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
2. Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
3. Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
4. Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
5. Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
6. На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
7. Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
8. Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
9. Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
10. Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).
11. Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

После извлечения старой прокладки оцениваются возможные повреждения и износ поверхностей. Если ремонт не требуется, клапана не имеют нагара, а все размеры находятся в допуске, то можно сразу приступать к замене прокладки ГБЦ и сборке двигателя.

Порядок сборки и момент затяжки ГБЦ Шевроле Нива

Поверхность блока цилиндров и ГБЦ тщательно зачищается от старых загрязнений, обезжиривается. Острые предметы на этой операции использовать нельзя, иначе есть риск оставить царапину на гладкой поверхности. Новая прокладка устанавливается на свое место, сверху прижимается головкой блока цилиндров

На данном этапе важно не повредить прокладку и точно совместить все каналы внутри

Болты крепления ГБЦ допускается использовать старые, если они не вытянулись и не потеряли форму. Предварительно их смазывают чистым моторным маслом и дают ему немного стечь. Каждый болт опускают на свое место и закручивают в корпус от руки. Теперь предстоит самая ответственная операция – выдержать требуемый момент затяжки болтов ГБЦ Нива Шеви (аналогично ВАЗ 21213). От этого зависит дальнейшая работоспособность двигателя и его ресурс.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

и вынимаем винты.

Вынимаем шайбы винтов.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

и ее прокладку.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

Для притирки клапанов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Установив все снятые детали и узлы, заполняем систему охлаждения жидкостью и заменяем масло в двигателе

Виды неисправностей

Помимо того, что приведено выше могут появиться и такие проблемы при которых головка цилиндра требует полной замены, к ним относится:

1. Когда нарушается герметичность каналов СО, и двигатель перегревается. Начинает появляется в водяной рубашке трещина, тем самым происходит смешивание с моторным маслом, что приводит к серьезным проблемам.
2. Между блоком и привалочной поверхностью образуется коробление. При этом начинает уходить охлаждающая жидкость в двигатель и наружу. Данную неисправность устранить практически невозможно поэтому чаще всего требуется полная замена детали.

Как разобрать ГБЦ Шевроле

Чтобы выяснить, по какой причине ГБЦ, которой оснащена Нива, не функционирует должным образом, названный узел необходимо разобрать.

Для этого потребуются:

• наборы накидных и торцевых ключей, а также динамометрический;
• комплект отверток;
• герметик;
• канистра ОЖ;
• тонкозернистый наждак.

Работы на Шевроле проводятся в следующем порядке:

• машина ставится на рампу или яму (если вы ТС только что пользовались, то дайте мотору остыть);
• не забудьте Ниву поставить на ручник и подпереть с обеих сторон;
• отсоедините минусовый провод от батареи;
• слейте ОЖ из радиатора и остальной системы;
• отключите от клапанов приводные рычаги и уберите гидроопоры;
• снимите с держателей трос, приводящий в движение дроссельную заслонку;
• демонтируйте распределительный вал вместе с подшипниками;
• отключите шланги, подающие к гидроопорам Шевроле смазку;
• разъедините колодки коммутирующие провода, ведущие к форсункам, датчикам температуры, дроссельной задвижки, холостого хода и детонации;
• разрежьте пластмассовые стяжки, крепящие упомянутые кабели Нивы, и отодвиньте последние;
• обесточьте свечи и дополнительно – температурный датчик;
• отсоедините все трубки от ГБЦ Шевроле – впускающую и выходную, дроссельную, системы охлаждения, адсорбера и т. д.;
• лишь после этого отключите подачу горючего.

Далее необходимо демонтировать кронштейн, с помощью которого крепится насос гидравлического усилителя, еще уберите кожух стартера.

Наступил черед натяжителя – открутите его, зафиксировав цепь проволокой, и снимите ее со звездочкой. Теперь доступ к головке открыт – в произвольном порядке отвинтите болты, ее удерживающие. Аккуратно извлеките элемент из подкапотного пространства. Остается выяснить – что именно нарушило работу блока цилиндров Шевроле. Если на ГБЦ обнаруживаются трещины, то ее придется менять, аналогичным образом поступают, когда прохудилась прокладка. В последнем случае старую снимают. Поверхность под ней старательно очищают от прилипших кусочков уплотнительного элемента – для этого используется наждак. Перед закручиванием непременно устраните из отверстий для болтов масло и тщательно обезжирьте их. Делать это лучше до установки ГБЦ.

Новая металлоармированная прокладка смазывается герметизирующим составом и аккуратно кладется на место. На нее помещается головка.

Затем сборка мотора Шевроле осуществляется в обратном порядке. Проверьте, работает ли двигатель надлежащим образом, и если никаких проблем не обнаружилось, то залейте новый тосол.

Снятие крышки ГБЦ

Машину установите на яму или рампу.

Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.

Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.

OLYMPUS DIGITAL CAMERA

После этого снимите:

• кронштейны приводного троса дроссельной заслонки и экрана мотора;
• прижимные шайбы крышки;
• вентиляционные и воздушные шланги.

Далее остается лишь убрать крышку ГБЦ.

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

• крестовую и шлицевую отвертку;
• набор рожковых ключей;
• динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
16. Теперь можно снять цепочку со звездой распределительного шкива.
17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем – осуществить ее демонтаж.
18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте – сможете ли вы все сделать правильно?
