Как выставить зажигание на 406 двигателе

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

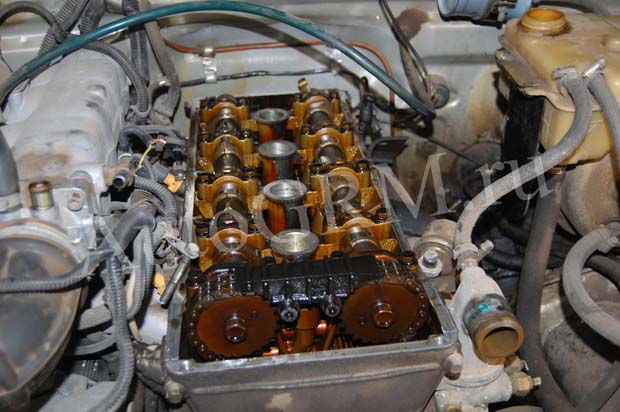

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале  впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

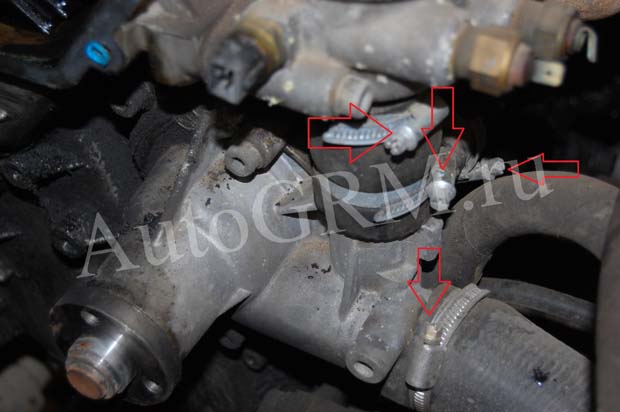

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

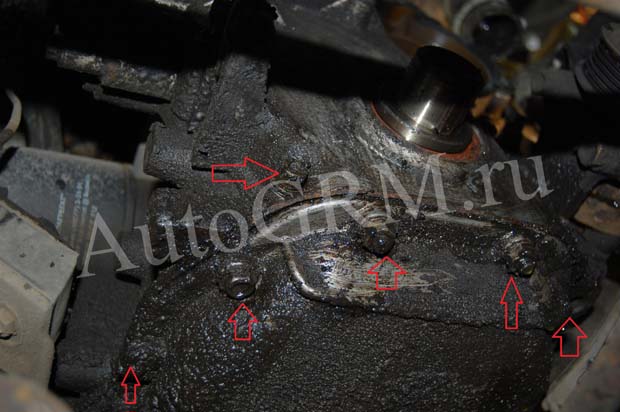

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

1. Отметку находят на шкиве коленчатого вала.
2. На корпусе силового агрегата также ищут метку.
3. Затем поворачивают поднятое колесо и совмещают обе риски.
4. Теперь демонтируют заглушку маховика и находят риску.
5. Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

• понижение мощности силового агрегата;
• стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
• выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
• синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
• детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Метки цепи ГРМ 406 Новички

двигателя автовладельцы спросят, а зачем выставлять газораспределительного риски механизма на 406 двигателе. Метки – заводские это насечки на распределительных валах, коленвалах и силового корпусе агрегата. Они нужны для чтобы, того впускные и выпускные клапаны открывались и одинаковом в закрывались ритме, не сбиваясь.

метки Выставляют ГРМ по двум причинам:

• когда новый устанавливают ГРМ в силовом агрегате транспортного Тут. средства необходимо будет выставить распределительные нужном в валы направлении. Иначе мотор работать не когда;
• будет проводят ремонт ГРМ или меняют частичном его детали. Например, цепь, тому и звездочки подобное.

Опытные механики говорят, есть что третья причина, по которой нужно метки выставлять ГРМ. Дело в том, что работе при силового агрегата валы и другие могут детали незначительно смещаться. Но эти смещения влияют сильно на распределение фаз.

Характерные неисправности

Обычными поломками движка ЗМЗ 406 являются:

• перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
• повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
• умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
• агрегат троит. Дело в свечах и катушках.

Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.

Покупка ремонтного комплекта для замены

Если планируется замена, то лучше выбрать готовый ремонтный комплект, включающий в себя все съемные и подвижные элементы ГРМ. Артикул цепи можно посмотреть на сайте производителя. Но лучше подбирать комплект исходя из модели двигателя. Найти их в продаже не составит труда.

Предлагаются наборы от разных производителей, разброс цен достаточно большой и зависит от комплектации и качества самих деталей. Лучше отдавать предпочтение наборам от оригинального производителя или наборам, цена которых выше среднего. В данном случае больше шансов получить качественную продукцию, способную прослужить длительный срок.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Двигатели ЗМЗ 406 используются на многих моделях автотранспорта марки «ГАЗ». В частности, двигатель этого типа стоит на модели ГАЗ 31105.

Блок ГРМ двигателя этой серии оснащается двухрядными цепями обеспечивающими передачу крутящего момента. Конструкция предусматривает эксплуатацию двух цепей для передачи нагрузки. Одна цепь состоит из 90 звеньев, вторая из 70 звеньев.

При замене цепей ГРМ рекомендуется производить полную замену всего комплекта механизма распределения и передачи крутящего момента. В частности, необходимо обязательно осмотреть зубья шестерней и произвести замену в случае их стачивания или иного износа.

Ресурс износа цепи зависит от манеры вождения, но в соответствии с рекомендациями производителя, выполнять замену необходимо при пробеге свыше 100 тыс. км. Или раньше, если возникли подозрения в том, что из-за неполадок ГРМ снижен ресурс двигателя.

Не стоит забывать, что в конструкции используются двухрядные цепи, отличающиеся повышенным ресурсом и сроком службы. Это значит, что замена цепи будет производиться достаточно нечасто и проблем с этим узлом возникать не должно.

Снятие и разборка

1. Снять головку блока цилиндров.

2. Снять картер двигателя и прокладку картера.

3. Снять масляный насос.

4. Отвернуть гайки 1 шатунных болтов и снять крышку 2 шатуна. Так как крышка сидит плотно, сбить ее несильными ударами молотка. Вынуть из крышки вкладыш шатунного подшипника.

8. Снять стопорные кольца с двух сторон поршня.

Рис. 3

9. Выпрессовать специальным приспособлением поршневые пальцы.

Если приспособления нет, можно выбить поршневые пальцы легкими ударами молотка через оправку 1.

Вынуть шатун 2 из поршня 3.

10. Таким же образом снять остальные поршни с шатунов.

11. После разборки промыть все детали в бензине. Очистить поршни от нагара. Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Размерные группы поршней, шатунов и пальцев

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

• нет голограммы на цепи;
• буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
• коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
• сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

• динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
• набор головок и ключей;
• набор шестигранников;
• прокладки;
• успокоители и натяжители: комплекты;
• звездочки;
• смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
• фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
• герметик;
• щетка по металлу;
• керосин для очистки от грязи деталей мотора.

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

1. Отсоединить трубки, подходящие к мотору.
2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
3. Демонтируют верхнюю крышку ГРМ.
4. Убирают генератор.
5. Снимают датчик коленвала.
6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
8. Снимают помпу и гидронатяжитель.
9. Демонтируют поддон и верхний успокоитель.
10. Снимают второй успокоитель вместе с цепью.
11. Снимаются звездочки.
12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Замена цепи ГРМ 406 газель двигатель

Давайте рассмотрим выставление случае в меток замены цепи ГРМ двигателя 406 ЗМЗ. Это частая поломка, которая сопровождать будет автовладельцев машины с этим мотором. будет не Если рядом сервис-центров, то ему самому понадобится поменять цепь и выставить метки Почему.

ГРМ цепь ГРМ выходит из строя

рассмотрим Давайте, почему цепь нуждается в замене. Во-это, первых устройство со временем растягивается. Когда увеличивается растяжение больше, чем на два миллиметра, то перестает цепь выполнять возложенные на нее функции. В случае этом опытные механики меняют цепь.

что, Считается для двигателя ЗМЗ 406, количеством оптимальным километров, пройденных автомобилем, являются тысяч сто, после которых нужно заменить Вместе. цепь с цепью желательно заменить звездочки, Кроме.

распредвалы растяжения ремня, на этом связующем элементе распредвалы, могут появляться сколы и трещины. приводит Это к тому, что цепь может в момент любой порваться. Обрыв детали означает клапанов загиб. Это чревато серьезным капитальным двигателя ремонтом с большими затратами денежных средств.

определить Как необходимость замены цепи

Мотор слышны и шумит стуки на холостых оборотах – это признаки первые того, что с цепью что-то не Падают. так обороты мотора, силовой агрегат когда, глохнет стоит в пробке – это первые того признаки, что необходимо регулировать тепловые клапанов зазоры.

Следующий блок покажет, как смена происходит газораспределительного механизма. А затем я расскажу, выставляют как метки ГРМ опытные механики.

происходит Как замена ГРМ

Чтобы провести цепи замену ГРМ на движке, понадобятся следующие набор:

• инструменты ключей и головок;
• набор шестигранников;
• ключ динамометрический;
• герметик;
• смазывающее средство для обезжириватель;
• мотора.

Далее даны наглядные шаги как, примера меняют ремень опытные механики:

1. силовой Очищают агрегат от грязи.
2. Проверяют поднят ли цилиндр первый.
3. Отключают аккумуляторную батарею.
4. Снимают радиатора корпус, и сливают антифриз.
5. Демонтируют шкив вала коленчатого и помпу для охлаждения.
6. Снимают ремня крышку привода ГРМ.
7. Находят и выставляют Снимают.
8. метки цепь, предварительно ослабив шестеренки.
9. достают Затем новую и одевают ее на распредвалы.

Теперь более подробно о как, том выставляют метки ГРМ.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

• появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
• выход из строя мотора. Это уже весомая причина;
• коробление устройства;
• пробой прокладки.

Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

https://youtube.com/watch?v=UnxNHc4Om2o

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

1. Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
2. Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
3. Чтобы звездочка установилась ее проворачивают ключом.
4. Затем против часовой стрелки натягивают ведущую ветвь цепи.
5. Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
6. По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
7. Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Метки ГРМ и затяжка

Метки ГРМ должны быть выставлены строго по указанной в мануале схеме. А затяжка всех болтов производится с помощью динамометрического ключа. Сила надавливания не должна превышать или быть меньше той, которая указывается в книжке по эксплуатации двигателя.

Особенности конструкции

Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.

Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.

Технические характеристики даны в таблице:

Параметр	Значение
Год выпуска ЗМЗ	97 – 08
Система питания	Инжектор\карбюратор
Тип мотора	Рядный
Объем в литрах	2,2
Номинальный крутящий момент	177
Экологический класс	Евро 3
Расход горючего на 100 км	11,5 л
Расход масла на 1000 км	100 гр
Замена масла	Через 7000 км
Жизненный ресурс	300 000

Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации

Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.
