Строение автомобильных шин

Популярные модели летних радиальных автопокрышек

Множество производителей предлагают свою продукцию, из которой можно выделить лучшие модели, чтобы она отвечала всем необходимым требованиям и долго эксплуатировалась.

Автопокрышки для легкового транспорта

• Bridgestone Alenza 001 – новая шина для автомашин премиум-класса. Новая технология обеспечивает высокую износоустойчивость и снижение тепловой нагрузки при движении.
• Bridgestone Dueler A/T 001 – для использования на бездорожье и на городских улицах.
• Continental PremiumContact – обеспечивает хорошую боковую поддержку при поворотах.
• Cordiant Comfortо – комфортная во время поездок по автодорогам с несовершенным покрытием.
• Dunlop SP Tourin – обладает превосходными характеристиками устойчивости и износостойкости.
• Firestone Destination LE-02 – имеет рисунок протектора, который максимально быстро выводит влагу из области контакта, повышает жесткость сцепления центральных дорожек.
• Giti Tire Radial SportActive – модель-новинка для премиум-авто и для внедорожников.
• Hankook Ventus. Состав шин содержит высокопроизводительную полистирольную смесь. Этот материал соответствует европейским стандартам экологичности. Обеспечивает хорошее сцепление шин с дорогой.
• MAXXIS Pragmatra. Инновационный 3D-дизайн протектора обеспечивает повышенный акустический комфорт во время движения. Предназначена для использования в авто класса SUV.

Все покрышки для автомашин обладают своими отличительными характеристиками. Использование того или иного вида шин для транспорта зависит от его назначения и условий эксплуатации. Радиальная бескамерная автопокрышка в настоящее время самая популярная, которую используют на легковых автомобилях.

Сравнение

Можно выделить, таким образом, не одно отличие радиальной шины от диагональной. Разница между ними прослеживается:

• в количестве слоев корда, во взаимном положении его нитей и материалах их изготовления;
• в количестве бортовых колец;
• в устойчивости к износу;
• в сроке службы;
• в сопротивлении качению;
• в обеспечении управляемости машины, усиления сцепления колес с асфальтом;
• в весе;
• в способности выдерживать нагрузку;
• в теплопроводности каркаса;
• в оснащенности камерой;
• в сфере применения.

Отмеченных критериев, очевидно, довольно много. Поэтому для того, чтобы более наглядно отобразить, в чем разница между радиальной и диагональной шиной, зафиксируем выводы в таблице.

Сложности со сдачей потенциально востребованного сырья

На сегодня, именно покрышки, остаются одной из «ахиллесовых пят» процесса утилизации автомобилей. Их переработка потенциально выгодна, поскольку отходы позволяют регенерировать до 70% резины – сырья, достаточно востребованного современной промышленностью. Однако количество перерабатывающих предприятий, а, следовательно, и пунктов приема остатков покрышек в лом, весьма ограничено. Невозможность реализовать остатки покрышек в лом приводит к альтернативному их использованию: как оградительных или игровых конструкций на детских площадках и в хозяйстве.

Забор из покрышек

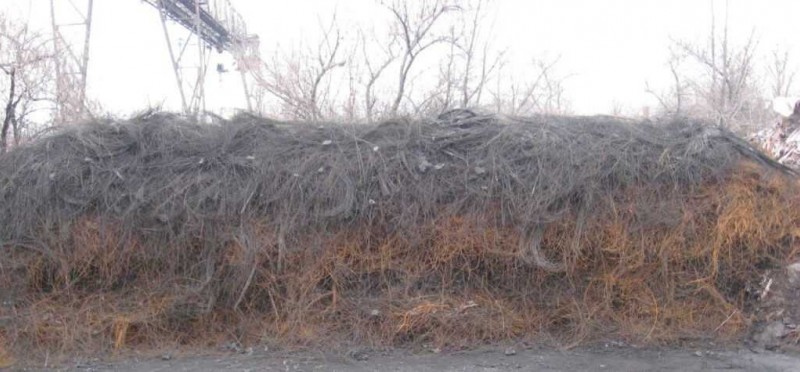

Только в последнее время интерес к переработке шин стал сопровождаться практическими действиями – открытием профильных предприятий. Однако на пути трансформации вторичных шин в первичную резину появляется еще один негативный момент. Это невозможность сдать металлические корды на металло

лом.

Преимущество бескамерных шин перед камерными

Чтобы понять, почему камерные модели ушли в прошлое, стоит рассмотреть их недостатки:

• Большая масса. Легкий вес – это основное преимущество бескамерных шин, так как большая масса повышает инерционное перемещение колеса при движения машины по неровному дорожному покрытию, как результат, ходовая часть изнашивается гораздо быстрее.
• Высокая температура. Камерная шина состоит из двух частей, которые трутся друг об друга во время движения. Увеличение температуры не только ускоряет износ компонентов камерной шины, но и повышает риск разрыва покрышки во время движения. Особенно это касается эксплуатации автомобиля во время летней жары.
• Хрупкость. Камерная шина быстро теряет воздух при проколе покрышки или камеры, так как воздух выходит не только из места повреждения, но и через негерметичный стык полки обода диска и борта покрышки. Моментально остановить машину невозможно, поэтому несколько десятков метров с проколотой шиной выведут ее из строя.

Мы уже знаем, как устроена бескамерная шина, поэтому понять преимущества перед камерными моделями не составит труда. У бескамерной резины улучшена герметичность за счет мягкой резины на стыках, исключены неисправности, связанные с перетиранием элементов. После прокола шина не выходит из строя, и при необходимости вы можете доехать с поврежденной покрышкой до ближайшего шиномонтажной. Срок службы у камерной резины гораздо больше, так как она не подвержена перегревам.

Это важно – недостатки бескамерных шин и особенности монтажа

Камерная и бескамерная шина отличие имеет не только в конструкции, но и в способе установки и ремонте. Главный недостаток такой резины – это монтаж, который своими руками произвести будет проблематично. При монтажно-демонтажных работах очень легко повредить бортовые закраины, что приведет к разгерметизации шины. Ремонт проколотой покрышки должны выполнять профессионалы при помощи специального оборудования. То есть в пути вы «подлатать резину» не сможете.

Ответ на вопрос «камерные или бескамерные шины что лучше?» мы дали. Главный критерий выбора любого компонента – это безопасность, при проколе бескамерной шины на большой скорости вы не потеряете управляемость. Если у вас до сих пор стоит камерная резина, то пора отправиться в магазин за новыми бескамерными шинами, они подходят и для старых моделей, и для современных.

Состав шины для колеса автомобиля

Из чего делают шины? Этот наиболее важный элемент колеса представляет собой упругую оболочку, сделанную из резины. Для прочности и эластичности производители дополнительно используют металл и тканевые материалы. Описать на 100% состав автомобильной шины практически невозможно. Компании стараются держать в секрете процесс изготовления шинной массы. Но основные составляющие смеси известны.

Основой служит резина, изготовленная из каучука. Используется как натуральный, так и искусственный каучук. Натуральный материал добывается из гевеи бразильской или, так называемого, «плачущего дерева». Каучуковый сок, выделяемый деревом, является главным источником натуральной резины на планете. Шины, сделанные из этого материала, недешевое удовольствие. Поэтому на помощь приходят химики. Они создают искусственную резину.

В каждом крупном концерне созданы лаборатории. В них проводятся эксперименты по созданию новых формул для повышения износостойкости автомобильных шин. Первый синтетический каучук был изобретен еще в 30-е годы прошлого века немецкими химиками. Для его создания использовалась нефть. В настоящее время синтезируется более 10 видов искусственной резины и это не является пределом для химической промышленности. Синтетический изопреновый каучук наиболее приближен к натуральному. Сегодня именно он широко применяется при производстве автомобильных шин.

Кроме каучука в состав входят:

 промышленная сажа или технический углерод. Материал применяется в качестве наполнителя и придает покрышке привычный темный цвет. В процессе вулканизации резиновых покрышек с серой, технический углерод обеспечивает стойкое молекулярное соединение, благодаря которому у покрышки увеличивается коэффициент износостойкости. Сажу получают в процессе переработки природного газа, поэтому в странах, чьи недра богаты этим полезным ископаемым, нет проблем с техническим углеродом;

кремниевая кислота. Ее ввели в состав шин там, где природный газ не добывается, а автомобилестроение процветает. Такие покрышки называют «зелеными шинами». В отличие от технического углерода, кремниевая кислота наносит окружающей природе меньший урон. Она не обеспечивает такую же износостойкость, как сажа, зато автомобиль надежнее держится при езде по мокрым дорогам. Кремниевая кислота отлично соединяется с резиной и меньше из нее вытирается при эксплуатации;

технические масла;

смолы.

Два последних ингредиента служат вспомогательными материалами для достижения эластичности, повышенной прочности и износостойкости покрышек.

В качестве вулканизирующих агентов и активаторов используются сера, оксид цинка, стеариновые кислоты. Элементы связывают молекулы полимера, ускоряют и регулируют процесс вулканизации. Это основные материалы, из чего делают шины для автомобиля. Остальные компоненты и их процентное соотношение являются промышленной тайной изготовителей.

Обозначения колес

Устанавливаемые стандартами различных стран обозначения колес наносятся на одну из сторон диска колеса или обода бездискового колеса и включают:

• товарный знак предприятия-изготовителя;
• номер колеса;
• размеры обода и конструкцию полок;
• стандарт, которому соответствуют размеры колеса (DIN, ГОСТ);
• дату изготовления (месяц или неделю и год изготовления).

Размеры ободов дисковых колес включают ширину профиля и посадочный диаметр обода в дюймах или миллиметрах, разделенные знаком «х» для неразборных глубоких ободов (5Jх13) и ободов с крутыми полками (9.00х19,5) и знаком «-» – для разборных полуглубоких (228Г-508) и плоских ободов (10.0-20; 330-533). Буквы между цифрами указывают на различную форму закраин и различное исполнение полок и ручья (информацию можно найти в справочной литературе).

При наличии безопасного контура на полках ободов для легковых автомобилей этот контур указывается в обозначении после размеров обода (например, 5Jх13Н2, где Н2 означает двусторонний подкат). Также указывается вылет колеса (ЕТ) в миллиметрах, например, ЕТ30. Таким образом, полная характеристика дисковых колес для легковых автомобилей имеет вид, приведенный на рисунке 20.

Рисунок 20. Характеристика дискового колеса легкового автомобиля

Расположение ручья глубокого обода колеса (симметричное или асимметричное) видно по колесу и не маркируется.

Соответствие размеров шин легковых автомобилей размерам профиля ободьев колес приведено в таблице 2.

Таблица 2. Соответствие размеров шин размерам профилей ободьев колес

Обозначение шины	135/80R12	155/80R13	155/65R13 145/80R13	175/70R13	185/65R13 175/60R13
Обозначение обода колеса	4,00В	4½J	5J	5J, 5½J	5½J
Обозначение шины	155/65R14	185/70R14 165/65R14	175/65R14	185/55R14 165/55R14	205/70R14
Обозначение обода колеса	4,5J, 5J, 5½J	5J, 5½J	5J, 5½J, 6J	6J	6J, 6½J
Обозначение шины	175/65R15 175/60R15	185/65R15 175/50R15	205/65R15 195/55R15	215/75R15 205/60R15 195/45R15	235/75R15 225/75R15
Обозначение обода колеса	5½J, 6J	6J	6J, 6½J	6½J, 7J	7J
Обозначение шины	175/80R16	205/60R16	235/60R16 225/65R16 205/50R16	245/70R16 225/55R16	265/70R16 255/65R16 245/50R16
Обозначение обода колеса	5½J, 6J	6J, 6½J, 7J	6½J, 7J	7J, 7½J	8J
Обозначение шины	235/60R17 215/50R17 205/50R17	225/50R17 215/35R17	245/60R17 235/45R17	255/65R17 245/50R17	285/70R17 265/65R17
Обозначение обода колеса	7J	7J, 7½J	7½J, 8J	8J	8J, 8½J
Обозначение шины	235/60R18	255/55R18 245/45R18	265/65R18 235/40R18	255/45R18 245/40R18	285/55R18 275/40R18
Обозначение обода колеса	7½J	7½J, 8J	8J	8J, 8½J	8½J, 9J
Обозначение шины	225/55R19	235/55R19 225/35R19	255/45R19 245/35R19 235/35R19	255/30R19	265/50R19
Обозначение обода колеса	7½J	8J	8J, 8½J	8½J, 9J	9J, 9½J
Обозначение шины	255/50R20 225/30R20	245/40R20	265/50R20	275/40R20	305/50R20 285/50R20
Обозначение обода колеса	8J	8J, 8½J	8½J, 9J	8½J, 9J, 9½J	9J, 10J
Обозначение шины	245/40R22	265/40R22	295/40R22 285/45R22	305/40R22	305/30R26
Обозначение обода колеса	8½J	9½J	9½J, 10J,	10J, 10½J	10J

Чем отличаются радиальные и диагональные шины

Диагональная шина,

изобретенная ранее, представляла собой каркас из диагонально натянутых текстильных нитей — от одного обода к другому, «в перехлест», в двух направлениях. Такая конструкция предполагала четное количество слоев. Автошины с диагональным каркасом имеют более прочные боковины, стойкие к повреждениям и проколам. Даже при возможном порезедиагнональная шина ремонтопригодна и может быть использована для дальнейшей эксплуатации.

Нити каркаса в радиальной шине

проходят перпендикулярно направлению движения, в одну сторону. Это дает возможность использовать несколько слоев каркаса. Технически такая конструкция влияет на безопасность вождения, гибкость, а, значит, и управляемость, а также равномерный износ покрышки.Радиальные шины за все время своей эксплуатации показали лучшие результаты, нежели диагональные шины.

Сезонность автопокрышек

Отличия протектора автошин в зависимости от сезонности резины

Типы шин для автомобилей разделены в зависимости от сезона их использования на три группы.

Летние автошины обеспечивают должное сцепление колес с асфальтом, нагретым до высокой температуры. Они имеют большой индекс скорости, обладают увеличенной стойкостью к износу при воздействии абразивных частиц дорожного покрытия. При снижении температуры до +7 С и меньше такая авторезина начинает утрачивать свои изначальные характеристики, ее эластичность падает, снижается управляемость автомобилем. Шины, разработанные на лето, во время минусовых температур за бортом авто начинают «дубеть».

Зимняя авторезина, рассчитана на применение в условиях минусовых температур. Отличается узкими канавками протекторного слоя, достаточно мягкая, позволяет ездить на заснеженной либо обледененной поверхности. При возрастании температуры выше +9С шины, разработанные на зиму быстро истираются и становятся непригодными к использованию. Их небезопасно применять при очень высоких температурах, они могут расплавиться при езде по раскаленному асфальту.

Различают такие типы зимних шин для автомобилей:

1. Ошипованные на их поверхности присутствуют специальные шипы, для увеличения проходимости машины по заснеженной либо обледененной дороге. При этом ламели, характерные для обычной резины отсутствуют. Применять шипованные покрышки без необходимости не стоит: шипы могут вырываться с мест крепления, а также способны повредить асфальтированную поверхность дороги.
2. Шипуемые. На поверхности указанных автопокрышек расположены специальные отверстия для установки шипов. Приобретая такие автошины учитывайте: ошиповать легко новую резину, протекторный слой которой не истерт, в противном случае подобрать высоту шипов можно в определенных рамках в зависимости от остаточной высоты протекторного слоя.
3. Фрикционные покрышки. У таких изделий рисунок протекторного слоя имеет яркий волнообразный характер. Автолюбители именуют указанные автошины «липучками» за их способность прилипать к дорожному покрытию. При минусовых температурах эти шины обеспечивают хорошее сцепление с обледененной поверхностью, гарантируют хорошую устойчивость транспортного средства. Они разделяются на резину скандинавского и европейского типа. Первый вид рассчитан на суровую зиму, в состав такой резины многие производители домешивают силику, обеспечивающую большую устойчивость автомобиля при езде по льду. При этом, маневрирование на асфальтированной поверхности затруднено из-за мягкости резины, резкое торможение может привести к увеличению тормозного пути. Применение таких шин актуально для езды на размеренной скорости в достаточно холодных регионах. Использование европейского типа покрышек позволяет ездить по асфальту. Такая резина имеет уменьшенное количество ламелей и обладает достаточной жесткостью. Указанные шины позволяют быстро ездить в условиях теплой зимы с умеренными осадками. Им характерна высокая маневренность на асфальтированной поверхности.

Подбирая покрышки на зиму, особое внимание уделите маркировке, можно легко перепутать всесезонные шины с зимними изделиями. В обоих вариантах на боковой поверхности шин присутствует обозначение M&S, но шины, предназначенные для зимы, дополнительно маркируются знаком со снежинкой внутри, на всесезонке, такого рисунка нет

Всесезонные автопокрышки занимают промежуточное значение между зимним и летним типом резины для автомобилей. Их можно применять в температурном диапазоне от-5С до +10С. Они характеризуются специальным протекторным слоем, обеспечивающим нужное сцепление колес с дорожным покрытием в условиях мягкой зимы и не слишком жаркого лета. В регионах с большим перепадом температур, применение всесезонной авторезины не актуально: с увеличением температуры выше нормы покрышки могут поплавиться, они больше подвержены деформации. Если температура упадет ниже рекомендованной нормы, то всесезонная авторезина «задубеет».

Многие автолюбители отдают предпочтение всесезонным шинам, с целью экономии: нет необходимости покупать два типа шин для автомобиля (на зиму и на лето), а также не нужно беспокоиться о правильном хранении автопокрышек. Такая позиция является правильной, если в регионе, в котором эксплуатируется автомобиль, температурный диапазон составляет от-5С до +10С. В противном случае стоит задуматься о приобретении двух комплектов авторезины (для зимы и лета).

Низкий профиль?

Маркировка шины, имеющей низкий профиль Какие автошины являются низкопрофильными? Многие автолюбители отдают предпочтение покрышкам с низким профилем, желая украсить внешний вид автомобиля и немного изменить его характеристики. В таких изделиях процентное соотношение ширины и высоты профиля шины должно быть меньше 55%. Узнать высоту профиля автопокрышки можно из маркировки, к примеру, в обозначении 205/45R14, цифра 45 указывает на низкий профиль авторезины. Отношение ширины изделия к его высоте составляет 45%. Ширина автопокрышки составляет 205 мм, а высота профиля находится следующим образом: 205*0,45=92,25 мм.

Применение автошин, имеющих низкий профиль, дает возможность:

• увеличить пятно контакта колес с дорожным покрытием;
• улучшить устойчивость машины;
• улучшить торможение;
• улучшить разгон.

Недостатки при применении указанного типа покрышек:

• увеличение шумности во время езды;
• большая вероятность возникновения эффекта аквапланирования;
• возрастание жесткости покрышек;
• увеличивается вероятность деформации диска при езде по неровной поверхности дорожного покрытия либо наезде на бордюры.

Основное различие при эксплуатации шин, отличающихся строением кордового слоя

Диагональная авторезина На автомобильном рынке есть два типа автопокрышек:

1. Радиального типа. Такая автошина состоит из одного кордового слоя (допускается и несколько слоев). Нити корда расположены перпендикулярно ободу покрышки и не пересекаются между собой. В большинстве случаев радиальные шины являются бескамерными и имеют одно бортовое кольцо. Маркируются указанные автопокрышки буквой «R» либо обозначениями «Radial» или «Belted», расположенными на боковой поверхности автошины.
2. Диагонального типа. Такая авторезина состоит из нескольких слоев корда (в основном их количество четное). Нити корда пересекаются между собой под определенным углом. В большинстве случаев радиальные автопокрышки, имеют два бортовых кольца и являются камерными.

Отличие в строении каркаса оказывает влияние на основные характеристики покрышек. Радиальные автошины имеют следующие преимущества:

1. Есть возможность использования минимального количества кордовых слоев — это позволяет:

• увеличить жесткость авторезины;
• снизить общий вес изделия благодаря уменьшению толщины каркаса, что позитивно сказывается на ресурсе подвески машины и скоростных характеристиках авто, плюс снижается быстрота нагревания авторезины, увеличивается ее эксплуатационный период;
• увеличить глубину протекторного слоя для лучшей проходимости машины.

1. Выдерживают большие нагрузки.
2. Могут использоваться без камер.
3. Обеспечивают равномерность износа протекторного слоя.
4. Устанавливаются, в основном, на легковые машины.

Из недостатков следует выделить:

• боковая часть автошин поддается механическим воздействиям;
• относительно высокая стоимость.

Преимущества диагональной авторезины:

• боковины устойчивы к механическим воздействиям;
• меньшая стоимость, чем у радиальных изделий;
• возможность установки на специальные виды транспорта — тракторы, экскаваторы и так далее.

Недостатки указанного типа автошин:

1. Из-за переплетения нитей кордового слоя увеличивается напряжение — это приводит к увеличению количества слоев авторезины, замедленному отводу тепла. Если вы любите ездить на больших скоростях, то будьте готовы к разрыву диагональных автошин из-за перегрева.
2. Высокая жесткость покрышек сказывается на их эластичности, следовательно, снижается контакт колес с дорожным покрытием.
3. Низкий комфорт во время вождения.
4. Высокая шумность.
5. Неравномерный износ протекторного слоя.
6. Отличаются увеличенной массой — это оказывает воздействие на снижение скоростных характеристик машины, а также возрастанию нагрузки на подвеску.

Разница в эксплуатационных характеристиках радиальных и диагональных шин значительна. Поэтому большинство заводов-изготовителей отказалось от выпуска второго типа авторезины.

Размеры и как читать маркировку шин

Главный критерий выбора

Главный критерий выбора – правильный размер, который подходит именно для вашей модели автомобиля. Допустимые размеры перечислены в руководстве по эксплуатации (либо на официальном сайте автопроизводителя).

Любое отклонение от норм – непорядок и плохой помощник в благородном деле обеспечения безопасности, и вот почему:

• нестандартный размер покрышек серьёзно нагружает подвеску и амортизаторы машины;
• есть негативное влияние и на трансмиссию;
• при поворотах шины другого размера могут задевать корпус;
• показатели приборов становятся неправильными: даже минимальное отклонение от стандартных размеров профиля приводит к увеличению (или снижению) видимой на спидометре скорости на 5-10 км/ч;
• обманывает и одометр – счётчик пробега.

Размеры шин маркируются числовыми индексами вида 205/55 R16.

Буква R обозначает радиальный тип шин – другие для «гражданских» автомобилей в наши дни толком не производятся. Число после R обозначает диаметр шины и диска в дюймах. На диски диаметром 16 дюймов невозможно «посадить» шины иного размера – только 16. Это же правило действует, разумеется, и для всех остальных размеров. Первое число в дроби – простой показатель: ширина шины (мм). Широкие модели подходят для более мощных автомобилей, чем для малолитражек. Чем больше этот показатель, тем больше пятно контакта («держак»), и, соответственно, характеристики разгона/торможения (если двигатель достаточно мощный для этого). На заснеженной поверхности более узкие шины лучше держат дорогу. Второе число в дроби – соотношение высоты профиля к ширине шины. В переводе на общечеловеческий – это высота резины от «дырки» до протектора, поделённая на ширину, притом в процентах.

Чтобы быстрее овладеть характеристикой, более наглядно разберём её на примерах:

1. >55% являются низкопрофильными, подходят для легковых автомобилей, обладают высокой управляемость, но слабой устойчивость к плохим дорогам.

2. 60-75% называются высокопрофильными, применяются для легковых автомобилей и способствуют хорошей устойчивости на плохих дорогах, правда в ущерб показателям управляемости и скорости.

3. <80% являются полнопрофильными, используются на внедорожниках, могут похвастаться высокой проходимостью и управляемостью на низких скоростях, но не предназначены для обычных автомобилей.

Всегда соблюдайте рекомендации автопроизводителя при выборе шин по их характеристикам

Это требование крайне важно для безопасности. Прислушиваться к советам «бывалых» можно лишь когда они совпадают с правилами эксплуатации

Другие важные типы маркировки

Значок зонта (либо слова Rain/Aqua и т.п.) обозначают дождевой тип резины, которая лучше борется с аквапланированием, но может быть менее практична на сухом асфальте.

Значок снежинки (или слово Frost) указывает на зимний тип резины.

Маркировка M+S («глина + снег») может присутствовать как на зимних, так и на всесезонных (и даже летних!) видах шин. Это резина, лучше приспособленная для бездорожья. Однако распространено заблуждение, что M+S указывает на холодную сезонность. Не следует верить этому утверждению.

Четырёхзначный индекс типа 1517 обозначает дату производства. В этом примере речь идёт о 15 неделе 2017 года. Чем «моложе» шина при покупке, тем лучше: срок жизни ограничен 4-5 годами, и не более. Притом отсчёт идёт от даты производства, а не от начала эксплуатации.

Виды конструкций автошин

Строение автошины может предполагать наличие камеры, или обходиться без этого элемента. Рассмотрим, основные различия.

• Камерная авторезина. Предполагается наличие герметичной камеры, находящейся внутри шины. Камера делается в виде герметичного тора, накачиваемого воздухом. Сейчас применяется нечасто, в основном на спецтехнике. Недостатком является быстрая потеря воздуха при проколах.
• Бескамерная шина. Воздух накачивается непосредственно в полость, образующуюся внутри покрышки. Сейчас технология используется повсеместно. Основное преимущество — при большей части повреждений воздух выходит медленно. Прокол возможно отремонтировать прямо на дороге.

Автомобильная резина подразделяется по типу конструкции. Этот параметр определяется размещением корда внутри покрышки. Особенности конструкции влияют на технические характеристики, особенности эксплуатации автошины.

• Диагональная покрышка. Маркируется буквой D. Корд тут расположен по диагонали к радиусу шины. Отклонение составляет 34–38°. Важным моментом является размещение слоев с уклоном противоположным друг другу. То есть, корд слоев пересекается друг с другом под перпендикуляром. Корд всегда размещен парными слоями, это увеличивает прочность конструкции. Преимуществом считается высокая устойчивость к боковым порезам. При этом, срок службы покрышек данного типа несколько ниже. Степень амортизации у автошин снижена.
• Радиальная покрышка имеет корд размещенный параллельно радиусу автошины. Обозначаются такие покрышки латинской буквой R, она размещается в типоразмере. Основным преимуществом такой конструкции является более высокие амортизационные свойства. Подобное устройство покрышки позволяет максимально эффективно гасить удары от неровностей дороги. Итогом становится улучшение устойчивости автомобиля на дороге, повышение экономичности. Недостатком можно назвать полную непереносимость боковых порезов, при таком повреждении ремонт автопокрышки невозможен.

Иногда встречаются комбинированные покрышки, имеющие участки диагональной и радиальной конструкции.

«Самолечащиеся шины»

Но существует еще одна технология «беспрокольных» шин – «самолечащихся». Она к Run Flat не относится.

Суть этой методики сводится к нанесению на внутреннюю поверхность шины специального вязкого материала. Он в случае прокола полученное отверстие закупоривает и не дает воздуху стравливаться. Эта технология является самой простой и при этом дешевой. Стоимость шин с таким внутренним покрытием практически не отличается от обычной бескамерной резины.

Кстати, на рынке автоаксессуаров сейчас можно встретить специальные составы, которые позволяют из обычных бескамерок сделать «самолечащиеся». И для этого достаточно через вентиль закачать состав внутрь колеса, а в процессе эксплуатации залитый материал равномерно распространяется по внутренней поверхности шины, минус этого способа в том что и вся внутренняя поверхность диска покроется этим составом.

Почему радиальная

Почему придумали такой странный термин — «радиальная», и почему этим словом пользуются москвичи? Дело в том, что оно используется по причине наличия радиуса у Кольцевой линии. То есть, как говорилось ранее, данная ветка — это окружность. А у любой окружности всегда есть радиус, то есть расстояние от ее центра до любого края. И как раз на этих краях расположены пересадочные станции. Отсюда и появился термин «радиальная».

Например, едет пассажир с «Выхино» на станцию «Таганская-радиальная», какая ветка, он не знает. Ему нужно попасть на «Павелецкую-Кольцевую». И, разумеется, знающие люди ему объяснят, что нужно доехать до «Таганки», а там с радиальной перейти на «Кольцо». То есть на Таганско-Краснопресненской линии станция «Таганская» является радиальной.

Из каких элементов состоит конструкций шины?

Строение шины стандартизировано. Состоит покрышка из следующих элементов.

• Каркас. Это основная часть авторезины. Состоит из кордовой нити, обеспечивающей достаточную прочность.
• Брекер. Слой кордовой нити, залитый резиновой смесью. Используется для усиления слабых мест. Обычно располагается под протектором.
• Протектор. Резиновая лента с определенным рисунком, размещается на скате. Отвечает за сцепление с дорогой. В протекторе зачастую размещаются шипы.
• Канавка. Элемент рисунка протектора. Улучшает сцепление с дорогой, обеспечивает курсовую устойчивость. Улучшается отведение воды из пятна контакта.
• Плечо. Зачастую считают частью протектора. На самом деле — самостоятельный элемент, продолжает рисунок протектора, являясь переходным звеном между скатом и боковиной.
• Боковина — по логике находится на боку покрышки, защищает внутреннюю полость. Имеет достаточную прочность, чтобы амортизировать удары при наезде на препятствия.
• Бортовое кольцо. Придает достаточную жесткость шине, позволяя надевать ее на обод диска. Представляет собой проволочное кольцо, покрытое резиной.

Помимо перечисленного в конструкции имеются ламели и шашки протектора, борт делится на несколько более мелких элементов.

Как производят автошины

Давайте рассмотрим, как производится покрышка, которую вы установите на свой автомобиль.

Сначала производятся отдельные элементы:

• Создается заготовка каркаса, она делается из обрезиненных нитей;
• Из проволоки делают бортовое кольцо;
• Формируют ленты из резины для протектора и боковины;
• Создают брекер, он создается из нейлоновых нитей, запаянных в резиновую ленту.

После создания отдельных элементов, в дело вступает сборочный цех. Производят сборку всех деталей в готовую конструкцию. Делается все автоматически с учетом всех размерных характеристик. После сборки проверяют соответствие основным размерам.

Далее покрышка поступает в цех вулканизации. Здесь происходит последний этап работы, стабилизирующий автошину. На этом этапе делают нарезку протектора.

Готовые автопокрышки тестируют и проверяют на соответствие требованиям и стандартам. Зачастую автопроизводители предъявляют к шинам более жесткие требования, чем это указано в ГОСТе. Готовая авторезина окончательно маркируется и отправляется на склад.

Процесс изготовления автомобильных шин

Производство автомобильной шины является многоэтапным процессом. Разберем основные этапы.

• Проектирование. Сейчас обычно используют компьютерное моделирование.
• Производство отдельных компонентов. Брекер, корд, борт и прорезиненная лента (заготовка протектора) производятся отдельно.
• Далее производится сборка. Для этого отдельные компоненты собирают вместе на специальном сборочном барабане.
• После сборки заготовка вулканизируется.

Последним этапом являются тестирование и маркировка.

Современная автомобильная шина – высокотехнологичная продукция, которая имеет целый ряд технических особенностей. Чтобы правильно выбирать и эксплуатировать покрышки необходимо знать из чего состоит конструкция, а также состав резиновой смеси.

Требования, предъявляемые к колесам

К колесам автомобилей и тракторов предъявляются следующие требования:

• по геометрическим размерам, форме и грузоподъемности колеса должны соответствовать конструкциям шин и условиям их работы;
• колеса должны иметь минимальные массу и момент инерции при заданных конструкционном исполнении и долговечности;
• надежность работы и установки колес должна быть обеспечена в течение всего срока службы колесной машины;
• конструкция колес должна обеспечивать эффективное охлаждение тормозных механизмов;
• конструкция колес для бескамерных шин должна обеспечивать поддержание герметичности шин и надежную посадку их бортов на полки ободов (предотвращать сползание бортов шины с полок обода, особенно с наружной стороны колеса, в том числе, при понижении давления воздуха в шине);
• конструкция ободов для шин регулируемого давления должна исключать возможность проворачивания шины на ободе, как при номинальном, так и при минимально-допустимом внутреннем давлении воздуха;
• конструкция ободов для перспективных шин для ВАТ должна обеспечивать возможность монтажа на них этих шин и, при необходимости, внутреннего ограничителя деформации, а потому должна быть разъемной и герметичной;
• колеса должны соответствовать международным нормам, предъявляемым к основным геометрическим, посадочным, крепежным размерам и нагрузочным характеристикам в целях обеспечения их взаимозаменяемости;
• биение колес, допустимый дисбаланс, допуски на размеры и наклон посадочных полок ободов и установочные размеры, необходимые для нормальной работы шин, не должны превышать установленных норм;
• конструкция колес должна быть приспособлена для выполнения монтажно- демонтажных работ, проводимых при повреждениях шин;
• окраска колес должна предохранять их от коррозии в течение срока службы колесной машины, а внешний вид – гармонировать с внешним видом колесной машины.

Противоречивая ситуация или когда качественная сталь остается невостребованной

Процесс переработки отработанных шин начинается с предварительной процедуры по очистке отходов от посторонних включений. Ими оказываются металлические корды, представляющие собой прутки из высокоуглеродистой стали.

Металлические корды шин после переработки резиновых покрышек

Однако реализация их на пункты приема металлолома затруднена вследствие ряда причин:

жесткость металла, обусловленная высоким содержанием углерода;

изделие трудно поддается переработке;

невозможность спрессовать лом металлических кордов в брикеты.

Как результат, только ставшая на ноги переработка отходов шин сталкивается с новой проблемой: накоплением высокоуглеродистой стальной проволоки на площадках.

Скопление металлокорда

Конечно, чисто теоретически металлокорд можно не извлекать из отработанных покрышек и раздробить его вместе с шиной в крошку. Однако это приведет к быстрому выходу из строя дорогостоящего оборудования.

Получение резиновой крошки – переработка шин
