Регулировка колдуна ваз 2114

Колдун Ваз 2114 принцип работы

Колдун включается в работу в ситуациях резкого торможения, когда машина «клюет носом», а задняя часть наоборот, приподнимается. При этой ситуации устройство временно прекращает подачу тормозной жидкости к задним колесам, тем самым они не блокируются одновременно с передними. Как результат – автомобиль не уходит в занос. Другими словами устройство перераспределяет тормозные усилия в необходимый момент. При неисправности колдуна появляется риск отправить авто в занос или вообще перевернуться при экстренной остановке.

Как проверить работу регулятора

Для тестирования работы потребуется не менее двух человек (водитель и наблюдающий). Водителю необходимо разогнаться на не нагруженном автомобиле по ровному участку автодороги до 60 километров в час, после чего, резко затормозить. В это время наблюдающий должен проконтролировать работу задних колес (блокируются ли они вместе с передними или продолжают крутиться в момент нажатия на тормоз). Если задние колеса блокируются сразу или продолжают крутиться, не реагируя на выжимание педали тормоза, колдун неисправен.

Как поменять колдун

Для того, чтобы заменить испорченный колдун, потребуется для начала приобрести новый. Одним из лучших в этом роде считается тормозной регулятор от фирмы «ВИС». Кроме него потребуется также прикупить и канистру тормозной жидкости, поскольку в процессе ремонта может произойти ее значительная утечка из системы.

Для выполнения замены понадобится и соответствующий набор инструментов, в который входит:

• ключи «на 10» (крайне рекомендуется использовать специальные, предназначенные для выкручивания штуцеров тормозных трубок);
• ключи «на 13» (торцовый и накидной);
• отвертка с большим жалом или стальная лопаточка;
• щуп (подойдет также сверло или стальная пластинка толщиной 2 мм).

Сама замена и регулировка колдуна ваз 2114 должна осуществляться в следующем порядке:

Установить автомашину на эстакаду либо смотровую яму.
Очистить металлической щеткой штуцера трубок и остальные резьбовые соединения, после чего залить их керосином либо составом WD-40 и оставить так на некоторое время.
Подцепить отверткой либо лопаткой скобу-фиксатор рычага привода регулятора и снять ее.
Отсоединить и демонтировать рычаг колдуна.
Выкрутить штуцера при помощи специального ключа «на 10» и сразу заглушить их резиновыми заглушками (в случае, если стронуть штуцера с места не удалось, следует еще раз пролить резьбу «вэдэшкой» или керосином и подождать еще некоторое время, после чего повторить попытку).
Открутить от кузова две крепежных гайки колдуна при помощи ключа «на 13».
Снять колдун вместе с его кронштейном.
Отсоединить регулятор давления тормозов от кронштейна.
Закрепить на кронштейн новый колдун (затягивать болты до упора при этом не нужно).
Установить кронштейн с регулятором на прежнее место, подсоединить к нему трубки и закрутить штуцера.
Подсоединить к колдуну рычаг от задней балки и зафиксировать его при помощи скобы-фиксатора (важно проследить за тем, чтобы скоба надежно обхватила рычаг).

На этом установку колдуна можно считать завершенной, останется только выполнить прокачку тормозной системы.

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае. К примеру: — Нет юза задних колес – сокращаем зазор. — При раннем срабатывании (занос) увеличиваем расстояние.

Как регулировать

Существует несколько способов регулировки регулятора тормозных усилий. В зависимости от наличия определенных приспособлений и инструментов, автослесаря пользуются всеми ими.

Способ 1 – по «мурзилке»

1. Вывешиваем заднюю ось автомобиля на домкрате
2. Упираемся линейкой в горизонтальную площадку продольного лонжерона кузова (в районе крепления рычага управления регулятором тормозов к мосту, над ним)
3. Опусканием или поднятием кузова автомобиля домкратом добиваемся расстояния 14,5 см от лонжерона до места фиксации торсиона (рычага) к кронштейну.

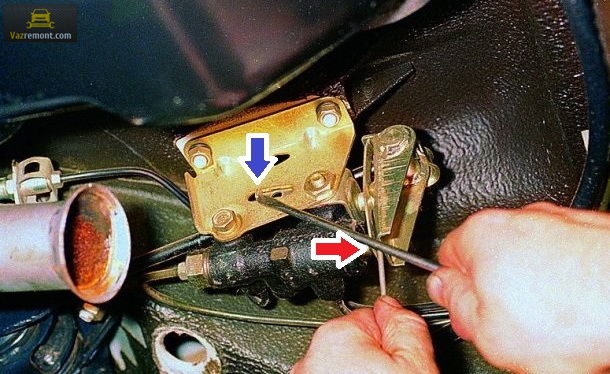

1. Установив это расстояние, переходим на противоположную сторону, к месту, где крепится «колдун». Снимаем резиновый пыльник, фонариком светим в точку соприкосновения головки поршня с рычагом. Регулировочным болтом (верхним, он скользит в овальном отверстии кронштейна регулятора) поворачиваем корпус «шамана» до легкого касания поршня и торсиона.

1. Затягиваем верхний регулировочный болт и нижний фиксирующий. Опускаем машину и проводим полевые испытания

Способ 2 – с использованием приспособы (артикул 67.7820-9518)

1. Поднимаем машину на домкрат, лезем в яму

2. Откручиваем болт крепления рычага регулятора от кронштейна заднего моста, вынимаем его из проушины

3. К торсиону прикручиваем специальную приспособу, уперев ее верхнюю часть в кузов (днище) авто. Чтобы она уперлась нужно поднимать или опускать машину на домкрате.

4. Если она уперлась в днище – это и есть заветные 145 мм, как написано в инструкции

5. Далее повторяем действия с корпусом «колдуна», как описано в способе 1

6. В конце регулировки не забываем прикрутить рычаг на место и выкинуть приспособу, чтобы не мешала ездить.

Способ 3 – необычный

Его нашел на просторах интернета, скажу честно – не пробовал, нет необходимых инструментов. Для его применения нужен лазерный уровнемер или нивелир. Устанавливаем его на полу гаража и повторяем все этапы, как описано в способе 2. Кроме использования «приспособы».

Выставляем 14,5 см от лонжерона до лазерного луча. Рычаг управления регулятором совмещаем с лучом и настраиваем положение корпуса регулятора болтом, как описано в двух первых способах. Все зажимаем, возвращаем на место, проводим проверку, о чем говорилось выше. Радуемся правильной работе.

Видео как регулировать колдуна на семерке третьим способом:

Если регулировка не помогла восстановить работоспособность регулятора тормозных усилий, тогда есть два варианта: поставить новый или выкинуть его, установив тройник вместо него. Рассмотрим каждый из них подробно.

Как отрегулировать колдун на ваз 2114

Для корректного распределения рабочих нагрузок на передний и задний привод, необходимо произвести ручную регулировку работы устройства. Принцип регулировки заключается в следующем. Предварительный зазор между торцом поршня и пластиной составляет от двух до трех миллиметров, но этот параметр в вашем случае необходимо определить «опытным» путем. Для осуществления более точной регулировки, требуется перемещать регулятор вдоль кронштейна.

Параметры зазора подбираются в зависимости от поведения колес в каждом конкретном случае. К примеру: — Нет юза задних колес – сокращаем зазор. — При раннем срабатывании (занос) увеличиваем расстояние.

Неэффективная работа тормозов

Гораздо сложнее, когда система работает, но неэффективно или нестабильно. Здесь может быть масса сюрпризов. К примеру, при неравномерном срабатывании правого и левого тормозных цилиндров, вероятнее всего, нужно обращать внимания на регулятор давления. Он либо не работает вовсе, либо требует регулировки и доработки. Также может оказаться, что даже после полного восстановления системы, на рабочую поверхность тормозных колодок одного из колес, попала смазка, вследствие чего торможение будет неравномерным, одна пара колодок замаслилась, а вторая работает нормально.

Реже, но также случается такая проблема, как неполное растормаживание. Если это касается всех колес сразу, то в таком случае достаточно отрегулировать свободный ход педали тормоза. При этом нужно проконтролировать люфт на штоке вакуумного усилителя. Его значение должно быть в пределах 1,5-2 мм для ВАЗ 2109. Если же не растормаживается одно из колес, в этом случае нужно винить опять же либо регулятор давления, либо один из тормозных цилиндров. Дело в том, что поршень мог заклинить в определенном положении и не давать тормозной колодке растормозить до конца колесо.

Вакуумный усилитель тормозов девятки редко выходит из строя, а его повадки хорошо знакомы всем владельцам — если педаль внезапно стала деревянной, тугой, значит усилитель требует ремонта или регулировки. Скорее всего, дело в шланге, который соединяет резервуар усилителя и впускной тракт двигателя.

Безусловно, это не все сюрпризы тормозной системы девятки, но остальные неприятности — это производные от основных проблем. Главное, что нужно запомнить, вовремя менять тормозную жидкость, не допускать ее загрязнения, менять колодки по регламенту, а то и раньше и изредка контролировать тормозную систему на предмет потеков. Тогда система прослужит долго и не станет создавать проблем в дороге. Надежных всем тормозов!

Как прокачать тормозную систему на ВАЗ 2113-ВАЗ 2115?

Примечание! Прокачка тормозов осуществляется на автомобиле с помощником, хотя можно и без него но это будет сложнее, да и сама статья написана на прокачку системы только лишь с помощником!

На автомобилях семейства Самара 2, прокачку системы обязательно нужно заменять в последовательности, а именно сперва заднее правое колесо, затем переднее левое, после чего заднее левое и только после этого переднее правое, в общем по диагонали начиная сперва с заднего колеса!

1) В самом начале операции отройте капот у автомобиля и после отверните рукой крышку бачка в котором находится тормозная жидкость. (Местонахождение этой крышки указано стрелкой на фото ниже, но только она вывернута)

2) Затем если есть возможность возьмите тормозную жидкость обязательно той же марки, и долейте её до отметки MAX в тот самый бачок, а если у вас была куплена новая жидкость и вы решили её заменить, тогда более подробную информацию по замене тормозной жидкости, смотрите в статье: «Замена жидкости тормозов на ВАЗ»

(Кстати в этой статье на которую дана ссылка, в самом низу будет рубрика « Важно! », обязательно прочтите её там много чего сказано интересного). 3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи

3) Следом на заднем правом колесе, разыщите небольшой колпачок который закрывает штуцер для прокачки, а после того как данный колпачок будет найдет, снимите его и очистите от грязи.

4) После того как данный колпачок будет снят со штуцера, возьмите в руки заранее подготовленный шланг и оденьте одним концом его на штуцер, а другим опустите в прозрачную лучше всего пластмассовую бутылку. (Если вы не поняли про шланг и бутылку, тогда пример со шлангом и с этой самой бутылкой, см. на фото ниже в пункте «6»)

Примечание! Бутылка в которую вы будете опускать шланг, должна обязательно быть наполнена тормозной жидкостью и кончик шланга должен находится обязательно в этой самой жидкости!

5) Затем когда всё будет сделано, скажите своему помощнику чтобы он сел за руль вашего автомобиля и после чего пусть он плавно нажмёт раз 7-8 на тормозную педаль и в самом конце то есть когда он будет нажимать последний восьмой раз, пусть он данную педаль оставит до упора нажатой.

6) А вы в это время, начните при помощи гаечного ключа аккуратно отворачивать прокачной штуцер, но отворачивать его полностью ни в коем случае не надо, его нужно просто немного ослабить на оборота 2-3 и после чего вы должны увидеть как в бутылку пойдёт тормозная жидкость.

Примечание! Ждите и внимательно смотрите за тем как стекает тормозная жидкость, в ней кстати будут видны те самые пузырьки воздуха которые ни в коем случае в системе не должны присутствовать, так вот продолжайте сливать жидкость из системы до того пока в бутылки не прекратится выделение пузырьков, а когда выделение пузырьков прекратиться тогда заворачивайте штуцер до упора и только после этого пусть ваш помощник уберёт ногу с педали!

Обязательно в то время пока будет сливаться жидкость следите за её уровнем в бачке, ни в коем случае не допускайте падения этого уровня до нуля, а иначе воздух попадёт в систему и прокачку тормозов вам придётся начать сначала, поэтому всегда поглядывайте за жидкостью и по возможности доливайте!

7) После того как у вас заднее правое колесо будет прокачено, точно такую же операцию проделайте с левым переднем, тот самый штуцер на передних колёсах располагается чуть по другому, более подробно смотрите на фото ниже:

Примечание! Когда данный контур будет прокачен, переходите к прокачке следующего контура то есть заднее левое колесо и после чего переднее правое!

Дополнительный видео-ролик: Чтобы вам было более понятно о том как прокачать тормоза, мы для вас подготовили видео-ролике чуть ниже, в нём собраны кучу отличных советов которые вам пригодятся в жизни, но данный ролик как вы уже увидели из названия направлен лишь на автомобили девятого семейства, но он так же относится и к автомобилям семейства Самара 2 так как тормозная система у этих двух автомобилей практически идентична!

Одна из самых загадочных, но не менее важных деталей автомобиля — регулятор тормозных усилий (колдун ваз 2114).

Важность этой детали состоит в том, что она регулирует поведение автомобиля при различных условиях торможения. При корректной работе регулятора, уменьшается тормозной путь, предотвращаются заносы и движения юзом

Какую жидкость выбрать

В технической документации подробно описаны рекомендации о том, какую тормозную жидкость заливать в ВАЗ 2114. Однако многие автомобилисты выбирают продукт индивидуально для себя. Некоторые предпочитают ДОТ от Bosh, другие от Ferodo или TRW. На выбор предоставлено множество марок производителей имеющих разные технические свойства. Если рекомендованный продукт вас чем-то не устраивает, то можно обратиться за помощью на станцию сервисного обслуживания. Там вам подробно опишут плюсы и минусы всех известных марок. В нашем случае рекомендован DOT-4 синтетический. Это отличная тормозная жидкость для ваз 2114.

При выборе можно обратить внимание на технические свойства продукта. Лучшие образцы должны иметь высокие показатели в следующих параметрах:

• Температура кипения;
• Вязкость;
• Антикоррозийность.

Чем выше эти параметры, тем лучше. Выбирайте с умом.

Замена колдуна на ваз 2114

Демонтаж и обратная установка неработающего устройства не вызывает существенных проблем и доступна практически любому. Автопроизводитель рекомендует заменять неисправный регулятор в сборе.Для производства работ вам понадобится:

• плоская отвертка;
• ключ на 13;
• головка на 10 для снятия тормозных патрубков.

Последовательность замены такова:

1. Обеспечиваем удобный доступ к задней части днища автомобиля (используем подъемник, яму, либо эстакаду).
2. Находим рычаг привода регулятора. Поднимаем скобу вверх и освобождаем его. В случае возникновения затруднений, воспользуйтесь отверткой, слегка разжав скобу.
3. Снимаем скобу серьги.
4. Теперь отсоединяем четыре трубки от корпуса изделия. Для этого необходимо ослабить и открутить гайки креплений. Во избежание вытекания тормозной жидкости, затыкаем (герметизируем) отверстия всех трубок. В дальнейшем, для того чтобы не перепутать места соединений к регулятору, размечаем 4 патрубка различными цветами либо цифрами.
5. Отворачиваем передний болт колдуна (которым он крепится к кронштейну).
6. Со стороны кронштейна отворачиваем другой болт.
7. Снимаем устройство в сборе (вместе с приводом).
8. После замены изделия, установка осуществляется в обратном порядке.

Учтите, что после обратной установки, крепящую скобу серьги необходимо обжать плоскогубцами. Кроме того, требуется прокачать тормозную систему и отрегулировать устройство для его правильной работы.

Доливка

Некоторые водители не знают даже куда заливать тормозную жидкость в ВАЗ 2114 (хоть бачок тормозной жидкости ваз и на виду), не говоря уже о правилах. Доливать DOT-4 нужно только в том случае, если его уровень в бачке упал ниже середины между отметками MIN и MAX. Для этого достаточно просто открутить крышку бака и наполнить его до верхней отметки. Объем тормозной жидкости не должен превышать максимальной отметки.

Не в коем случае не смешивайте продукты разных производителей и марок. Это может привести к поломке системы, что неблагоприятно скажется на вашем финансовом положении при обращении в сервис. Обязательно поинтересуйтесь у знатока, как долить тормозную жидкость.

В целом, при соблюдении всех необходимых условий и правил, все делается достаточно просто. Любые мероприятия по нормализации работы автомобиля требуют наличия определенных инструментов и спецодежды. Про это не стоит забывать, так как попадание на кожу человека химических веществ, содержащихся в ГСМ крайне опасно для здоровья.

Но как ни крути, а в стремлении к долговечности и безотказности своего автомобиля чего только не сделаешь. Освоенные навыки можно применять не только к ВАЗ 2114, но и к другим моделям отечественного автопрома. Например, ВАЗ 2115 имеет абсолютно идентичное устройство.

1. Замена тормозной жидкости

Менял жидкость еще в прошлом году, думал тогда «Ну все, можно надолго забыть!». Ведь по регламенту меняется раз в 3 года или 45 тыс км. Но в этом году что-то ездил да ездил по различным делам, думаю, дай гляну когда менял. И офигел, оказалось, 40 тыс уже проехал, а впереди зима и тормозуха темная в бачке. Решил менять. Просить никого не хотелось, люблю всё сам делать, да и при нажатии на педаль какой-то хруст-скрежет-скрип (как резина где то скрипит). Что это скрипит и как лечится, может кто знает? В салоне все смазано.Для самостоятельной замены сделал такую приблуду

А так же воздуха напустил в оба контура, не уследил за уровнем)) Литрухи жидкости со скрипом хватило

Вот такая темная стала. Темнеет тормозуха от наличия воды

2. Регулировка колдуна.

Не нравилось, что зад сильно резко уж тормозит, на передних колодках предыдущих отъездил 70 тыс, а износились всего наполовину, так и сменил их при замене торм. диска. А тут летом на асфальте перед одной дамой тормозил, зад юзом, перед нифига. На грунте то же самое — перед идет юзом только после сильного давления на педаль, а так как впереди зима, решил отрегулировать по мануалу. Щупов не нашел, штангенциркуля тоже нету, купил сверло диаметром 2,1 мм, приехал к дому. Уже стемнело, температура около 0, но сухо. С фонариком налобным очень удобно делать машину осенью-зимой ввиду длинной ночи. С помощью DG-40 открутил регулировочный болт, а вот далее начался гемморой. Согласно мурзилке, двигать пластину можно за штырек, но хотел бы я посмотреть, кто это сделает простой отверткой!

Увеличить зазор легко, так как там упругая пластина отталкивается и зазор увеличивается, а вот уменьшить этот зазор — целая эпопея. С матами и проклятиями я никак не мог его уменьшить, казалось, что закисло все, но пластина шевелилась, а зазор не уменьшался. Спасли положение пассатижи для труб, сначала сжал ими за выступ пластины и гайку, всунул сверло, и при этом закручивал гайку (красным я отметил, за что я зажимал, вдруг кому пригодится). Как вы понимаете, нужно 3 руки — одной суешь сверло и держишь, чтоб не выпало, другой жмешь пассатижи, третьей закручиваете болтА вот и моя смазка. В тексте выше не опечатка

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

FakeHeader

Comments 28

А какие трубки соединять друг с другом. Можно схему

честно, я тебе не смогу точно ответить, так как уже купил такую, и просто когда менял шланги на железо, то соединил как было, фиг знает как там ведь у них контуры устроены на гтц, где зад где перед, у меня щас получилось, не крест на крест, как в стоке, а перед, зад, и гтц буду менять так же как было соединю и все, хочу от новой нивы, вут и гтц) вообще супербл будет, жду когда моя система кончится)

У тебя значит и на гтц трубки меняны местами

может быть х.з. ничего сказать не могу, но думаю хуже уж точно не будет)

Выкинул колдун. При плавном нажатии зад быстрей схватывает. Я на драйве вычитал что надо еще на гтц контура поменять местами у кого здт

я не заметил ничего подобного, я и не знал, что колдуна нет у меня))) пока не решил проверить просто от нефиг делать задние тормозные трубки)) у меня при плавном нажатии тормозит как обычно, при резком машина по словам пассажиров встает колом, но мне все равно хочется получше, вут и гтц от новой модернизированной нивы, в задумках, здт ооочень хочется, но живу я в татарстане, в мааааленьком городке, где злые презлые мусора((( заипут с здт

У меня пока не видали здт. А у тебя передние диски с перфорацией и насечками стоят. Если да то какие колодки ставишь

да диски такие, алнас, колодки АТЕ, с зади начало)

А какие трубки соединять друг с другом. Можно схему

схему так никто не подсказал?а то колдун хочу выкинуть а найти какую трубку с какой соединить так и не могу нигде

Нее. Но я думаю так.

схему так никто не подсказал?а то колдун хочу выкинуть а найти какую трубку с какой соединить так и не могу нигде

Соединять трубки между собой. Вреде бы от УАЗ

схему так никто не подсказал?а то колдун хочу выкинуть а найти какую трубку с какой соединить так и не могу нигде

Переходники лежат. Думаю летом выкину колдун. Только бери переходник чтобы резьба была с обеих сторон М10×1.25

я так понял что можно выкрутить все 4 трубки из колдуна из которых 2 идут от гтц а 2 на левое и правое задние колеса подключать через этот же переходник: трубка гтц — трубка левое заднее, трубка гтц — правое заднее

по сути то же самое что и на рисунке

Да. Там на самом колдуне есть стрелочки входы и выходы

Капец, вот ты даешь))) Не замечал)))

А как бы я его заметил? ))) машина тормозит лучше стоковой. ЭЭЭ но я и думал приход от 14тых вентилируемых, перфорированных, тормозных дисков и хороших колодок, а оказывается у меня и этого лишнего барахла нет) прокачивать оказывается теперь у меня тормоза надо сперва оба задних потом оба передних, ну или наоборот, но не по книжке крест накрест)

А под машину не заглядывал что ль ни разу за все это время? Состояние днища/порогов и тормозных трубок не смотрел?

дак я писал же что регулярно лазил под машиной но конкретно к месту колдуна не присматривался)) порезы заводской херни какойто, типа антикора на днище, регулярно осматриваю смазываю, битумной мастикой антикорозийкой, ручник пару раз подтягивал, фильтр топливный менял, но че то вот именно к этому месту не приглядывался)) заметил то, как уже писал только из за того, что решил посмотреть шланги на балку которые идут)), потому, что один передний был печальный совсем)

Ппц, вот как так правда глядел и не замечал)))

дак я писал же что регулярно лазил под машиной но конкретно к месту колдуна не присматривался)) порезы заводской херни какойто, типа антикора на днище, регулярно осматриваю смазываю, битумной мастикой антикорозийкой, ручник пару раз подтягивал, фильтр топливный менял, но че то вот именно к этому месту не приглядывался)) заметил то, как уже писал только из за того, что решил посмотреть шланги на балку которые идут)), потому, что один передний был печальный совсем)

Кстати, как думаешь, стоит ли менять стоковые тормоза на вентилируемые R13?

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.
