Как проверить клапан адсорбера на калине

Неисправности в системе улавливания топливных паров Лада Калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

• пережаты или засорены соединительные патрубки;
• в системе не создается нормального разрежения;
• из-за обрыва цепи отсутствует напряжение на клапане;
• полностью засорен угольный фильтр (что бывает редко);
• сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

• обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
• двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
• повышается расход бензина;
• понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

• возникает риск поломки бензонасоса;
• может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

• охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
• дроссельная заслонка открыта не менее чем на 4%;
• автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Ремонт клапана

Проверка и продувка клапана

Первые признаки того, что адсорбер Калины нужно ремонтировать, — это появление стойкого запаха бензина в салоне автомобиля и трудности, возникающие во время слива топлива. Для ремонта необходимо снять адсорбер и разобрать его. Так как устройство обычно цельное, для разбора потребуется спилить крышку. Сделать это легко обычным напильником. После проведенных работ по ремонту и замене основных деталей крышку, как правило, просто запаивают. Для полной герметизации швы обрабатывают смолой. Смола подсыхает в течение 12 часов. После этого ее можно слегка подшлифовать, чтобы привести фильтр в надлежащий вид.

Из адсорбера высыпают отработанный и непригодный уголь. В качестве промежуточных фильтров подойдет поролон. Уберите старые фильтры и поставьте на их место новые, заранее подготовленные. Некоторые мастера считают, что поролон не особенно эффективен и будет пропускать всю грязь вместе с углем, поэтому фильтры можно сделать из войлока. Между устройством и войлоком можно проложить кусок хлопчатобумажной ткани, что предотвратит попадание мелких ниток в систему. Получившиеся прокладки приклеивают к основе и прорабатывают герметиком.

Когда сухой уголь засыпан, снова устанавливают войлочные фильтры. На место ставятся все пластины и пружины, а затем сам фильтр. Как видно из вышеизложенного, провести диагностику и ремонт клапана абсорбера Калины несложно, можно обойтись и своими силами. Удачи!

Расскажу вам, ребятки, как меня одолевала хворь с вакуумом в баке. Постоянный всос воздуха на заправке, какие-то непонятные хлопки под задним сиденьем в момент открытия клапана продувки адсорбра, плавание холостых оборотов (до конца не ушло, виной тому нейтрализатор и Евро-3 прошивка, об этом напишу позже, как вылечу). Подробного фотоотчёта сегодня не будет, не ругайте. Рыл форумы и группы, точного ответа нет нигде. Изучил работу системы вентиляции и улавливания паров на наших машинах, и…

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

На Калине стучит клапан адсорбера

Многие собственники автомобилей Lada Kalina сталкиваются с проблемой – во время работы двигателя из-под капота слышится непонятный цокот, при выявлении причины возникновения шума выясняется, что звук раздается из клапана продувки. Хотя на работу автомобиля стук никак не сказывается, некоторых автовладельцев он раздражает, и собственники авто хотят от него избавиться. «Побороть» неприятный цокот можно, необходимо только произвести следующие действия:

• снять клапан и внимательно его осмотреть;
• сбоку найти регулировочный винт, он будет сверху залит эпоксидной смолой;
• отковырнуть эпоксидку, завернуть винт на половину или три четверти оборота;
• установить клапан на место, проверить изменения в работе ДВС.

Больше закручивать винт нельзя, в этом случае КПА перестанет открываться, а лампа диагностика двигателя на панели приборов зафиксирует ошибку. Также стоит отметить, что некоторые водители путают цокот электромагнитного клапана с детонацией, но в принципе, звуки различить можно. Просто следует учесть, что детонация возникает под нагрузкой, например, при движении груженого автомобиля в гору, еще в этом случае говорят «звенят пальцы».

Дополнительные возможности

Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы.

Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:

– снижение потребления бензина

Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.

– нормализация работы выпускной системы

Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.

Дополнительные возможности

Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы.

Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:

– снижение потребления бензина

Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.

– нормализация работы выпускной системы

Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.

Адсорбер на Лада Калина — можно ли ремонтировать самостоятельно?

Электромагнитный клапан, называемый адсорбером, присутствует на каждом двигателе с инжекторным типом впрыска. Однако мало кто догадывается зачем необходима данная деталь. Адсорбер предназначен для скапливания паров топлива, которые подвергаются нагреву в топливном баке. Таким образом, при запуске двигателя именно скопленные адсорбером пары попадают в коллектор и камеру сгорания, за что отвечает специальный клапан продувки, который регулирует конденсат и вентилирует систему.

1 Принципы и особенности работы адсорбера

Чтобы контролировать количество поступаемых в камеру сгорания паров топлива, на каждую модель автомобиля с двигателем инжекторного типа устанавливается специальный продувочный клапан — как правило, в районе бензобака. В целом, адсорбер — это система, состоящая из нескольких клапанов, каждый из которых отвечает за определенные параметры. Так, клапан гравитации предотвращает перелив топлива в аварийных ситуациях, а датчик давления, соответственно, регулирует давление в бензобаке. Кроме того, в состав адсорбера входит угольный фильтр, электромагнитный датчик и специальные соединительные трубки для целостности системы.

Что касается адсорбера на модель Лада Калина, то при неисправности этого механизма у автомобиля повышается расход топлива и существенно понижается уровень мощности. Однако в последнее время специалисты расходятся во мнении относительно того, как именно неисправность адсорбера влияет на поведение двигателя и автомобиля. В любом случае, адсорбер — это важная составляющая топливной системы, компоненты которого подлежат ремонту и замене в случае обнаружения неисправностей в работе.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

3 Установка нового клапана адсорбера своими руками

Работа по демонтажу неисправного клапана и установки нового не таит в себе ничего сложного. Для этого вам потребуется крестообразная отвертка и информация, которую вы узнаете в этой статье. В случае с автомобилем Лада Калина «достать» клапан адсорбера будет немного труднее, чем в других моделях, но опять же, ничего сложного нет. Необходимо в первую очередь убрать клемму на минус с аккумулятора, затем расслабить крепление и попытаться снять клапан, приложив определенное усилие. Чтобы окончательно вынуть клапан из крепления, необходимо так же убрать штуцеры, которые находятся под защелкой. Затем в обязательном порядке необходимо сверить маркировку снятого и нового клапана продувки, чтобы они совпадали. Если все сделано правильно, необходимо выполнить ту же работу в обратном порядке, и новый клапан без проблем встанет на место.

Кроме того, на модели Лада Калина можно самостоятельно провести не только диагностику, но и ремонт адсорбера, но для этого необходимо обладать определенными знаниями. Лучше доверить это специалистам, тем более, что цена подобных работ будет относительно невысокой.

Предназначение

Эта запчасть не всегда являлась составляющей машины. Её появлением мы обязаны современным требованиям к экологическим показателям машин, а если быть точнее, адсорбер Лада Гранта приобрела благодаря Евро-3.

(Евро-3 является экологическим стандартом, который был введен в 1999 году, однако его требованиям российские производители смогли отвечать только в 2008 году.)

Адсорбер, Гранта для которого стала одним из первых «пристанищ» на рынке отечественного автопрома, является запчастью, напрямую привязанной к катализатору. Он позволяет аккумулировать пары бензина, чтобы предотвращать их попадание в выпускной коллектор.

Подобные действия позволяют сохранять катализатор и предотвращать его преждевременный износ, так как сопряжение холодного катализатора с парами бензина является недопустимым. Как только мотор прогревается до необходимой температуры, датчик продувки адсорбера активизируется. Клапана адсорбера прогоняет пары обратно в бензобак.

Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Адсорбер — кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.

Примечание! Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!

• Замена адсорбер на ВАЗ
• Проверка клапана продувки
• Дополнительный-видео-ролик

Где находится адсорбер? Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.

Когда нужно менять адсорбер? Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.

Как работает адсорбер и зачем его вообще ставят на всех новых машинах? Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.

Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой

Примечание! Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.

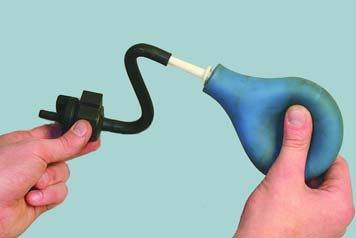

С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
