Ремень грм kia spectra: самостоятельная замена

Kia Spectra

Автомобиль Kia Spectra был представлен в 2000-ом году, он пришел на замену предыдущей марки Kia Sephia. В Корее модель выполнялась под брендом «Ментор» в 1999-2000-х годах, а до 2004 года выпускалась в Америке. Надо отметить, что для южноамериканского рынка машина поставлялась в 2-ух кузовах:

• 5-и дверный хэтчбек;
• 4-х дверный автомобиль.

Корейская марка Kia Spectra на ижевском автозаводе выпускалась с 2005 по 2011 год, и исключительно в кузове автомобиль. В 2009 году выпуск «Спектра» в Ижевске закончился, однако, чтоб выполнить нашему клиенту остается свои обязательства перед корейской был обязан выпустить маленькую партию автомобилей летом 2011 года.

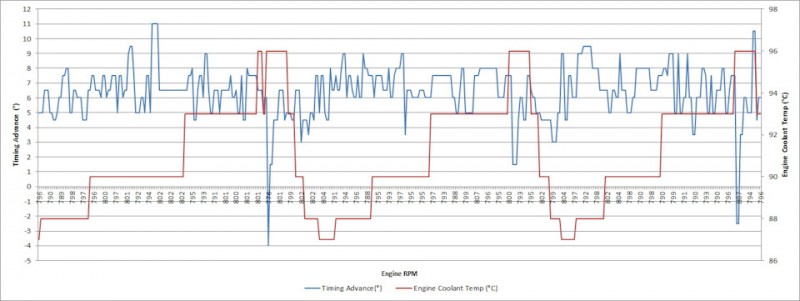

KIA Spectra › Бортжурнал › Угол опережения зажигания. Машина вздрагивает на Х.Х.

Начну запись в БЖ с пары вопросов опытным спектроводам.1. Как выставлять метку на шкиве(не путать с зубчатой шестерней которая за этим шкивом) коленвала?Теперь подробнее.В июле этого года заменил ремень ГРМ. Скинув верхние кожухи ничего особенного не увидел: ремень оригинал, шестерни впуска и выпуска выставлены по меткам. А вот открутив шкив ремней кондёра и генератора с коленвала увидел следущее:

Наблюдения. В мороз стала заводиться хуже. На днях утром в -5 завелась со второго раза. В прошлом году такого не припоминаю, заводилась с первого. Кроме этого больше ничего не изменилось, машина как ехала и едет, но эти метки (Т…10…) не дают мне покоя.

В книге по ремонту написано как выставить поршень 1-го цилиндра в ВМТ, метка шкива почти напротив буквы T (Top- верх). и в этом положении углубление на шестерне колена почти совпадает с треугольничком (см фото №3), как я и поставил ремень.

2. На прогретом двигателе при работе на холостом ходу машина периодически словно вздрагивает. На графике угла опережения зажигания видно что в это время он становится отрицательным. Вздрагивание присутствовало и до замены ремня и после. Машина 2007 года, без ДМРВ.Вот графики, которые строил по данным сканера ELM327.

Как заменить ремень ГРМ на Киа Спектра?

Одним из самых слабых мест в двигателе Kia Spectra является ремень ГРМ. Если выявлены признаки сильного износа или явного повреждения ремня газораспределительного механизма, то необходимо незамедлительно устранить этот дефект. Если замена ГРМ Киа Спектра (имеется ввиду ремня) будет отлаживаться раз за разом, то этот момент может привести к существенным поломкам газораспределительного механизма. Известны случаи, когда растянутый ремень, перескочив на несколько зубьев в неудачный момент, гнул клапана цилиндров.

Диагностика ремня ГРМ

Конечно, наилучшим способом диагностики состояния ремня является его визуальный осмотр. Многие автомобилисты проводят плановые осмотры всех элементов ГРМ по прошествии 20 000 (км). То есть, разбирается газораспределительный механизм на Киа Спектра, ремень ГРМ изучается наряду со звездочками, натяжными роликами и клапанами.

Если же авто новое или после капремонта, то самостоятельно влазить под капот, само собой, нельзя. В таких случаях состояние ремня определяется по звуку работы двигателя:

• Слышны постукивания (вероятней всего оторванная часть ремня бьется о кожух)
• Слышен визг или гул (натяжные ролики пробуксовывают или подклинивают под действием изношенного ремня)
• Двигатель заводится нехотя, с большим трудом

Выявив характерную неполадку в Киа Спектра, замена ремня ГРМ должна производиться сразу, без отлагательств.

Помимо всего прочего, производители Kia Spectra настоятельно рекомендуют проводить смену этого элемента не реже 45 000 (км). Рабочий же ресурс хорошего фирменного ремня составляет в районе 60 000 (км).

Материал по теме: Как отрегулировать клапана на ВАЗ 2105?

Что понадобится для ремонта?

1. Набор рожковых ключей
2. Набор накидных ключей
3. Набор отверток
4. Домкрат
5. Новый ремень ГРМ

Совет по поводу покупки нового ремня ГРМ

Обязательно и непременно обращаем внимание на дату его изготовления. Многие продавцы идут на хитрость и торгуют приобретенными за бесценок просроченными комплектующими

Итак, как проводится замена ремня ГРМ на Киа Спектра?

Материал по теме: Как самостоятельно заменить масло в коробке передач Ваз 2114

Процесс ремонта

• Ставим машину на ровном и сухом месте. Желательно поставить под колеса упоры (башмаки)
• Открываем капот и откидываем клеммы от аккумулятора
• Откручиваем верхнюю крышку защиты двигателя

Снимаем защитные крышки ГРМ (верхнюю и среднюю)

Перед тем, как браться за ремень ГРМ Киа Спектра, ослабляем натяг на ремне насоса гидроусилителя руля. Это делается регулировкой натяжного болта. Снимаем ремень насоса ГУР

Ослабляем крепеж шкива водяной помпы, а также ослабляем болт под генератором

• Снимаем генераторный ремень
• Приподнимаем район переднего правого колеса домкратом и снимаем колесо
• Снимаем внешний защитный кожух

• Демонтируем нижнюю защитную крышку ГРМ
• Вывинчиваем крепеж на шкиве коленвала. Чтобы он не прокручивался, задействуем 5-ую передачу

Заглядываем в капот и выставляем положение приводных звездочек ремня ГРМ по меткам. На одном зубчатом колесе буква «I», а на другом буква «E» (как на фото). На корпусе двигателя (рядом с зубчатыми колесами) тоже есть метки в виде рисок. Метки на колесах и корпусе должны совпасть. Правильно выставив приводную систему Kia Spectra, замена ремня ГРМ проводится дальше.

Снимаем изношенный ремень и ставим на его место новый

Обратите внимание на стрелку, указывающую направление вращения ремня. То есть, на ремне есть указатель рекомендуемого направления вращения

Направление стрелки должно совпадать с направлением вращения зубчатых колес. Многие автомобилисты не обращают на этот момент внимание, в результате чего ремень вместо положенных 60 000 (км) отрабатывает всего 20 000 (км).

Обратите внимание, что Киа Спектра 2.0 имеет увеличенный где-то на 10 (мм) ремень, чем у Киа Спектра 1.6. Проводим сбор элементов двигателя в обратной последовательности

Заводим авто и делаем пробный заезд. Обращаем внимание на звук работы двигателя, посторонних шумов быть не должно

Проводим сбор элементов двигателя в обратной последовательности. Заводим авто и делаем пробный заезд

Обращаем внимание на звук работы двигателя, посторонних шумов быть не должно

Правильно проведя техническое обслуживание Киа Спектра, замена ремня ГРМ считается успешно выполненной.

Для большего понимания сути этой работы, вот видео с подробной инструкцией, как проводится замена ГРМ Киа Спектра:

remontautomobilya.ru

Пошаговый процесс замены ремня

https://youtube.com/watch?v=ZMM8HLxXpPM

Установив машину на подъемник, можно приступать к замене зубчатого ремня на Киа Спектра.

Это мероприятие включает несколько шагов:

• Прежде всего, нужно открыть капот.
• Для обеспечения доступ к зубчатому ремню нужно снять защитную крышку, открутив болты, с помощью которых крышка крепится к кожуху.
• Далее демонтировать ремень дополнительного оборудования, ослабив болт крепления помпы.
• Аккуратно снять защиту картера и демонтировать переднее колесо (правое).
• Снять боковую подушку двигателя. Для этого следует ослабить болт в центре подушки, а также выкрутить гайку, которая служит креплением подушки к кронштейну.
• Демонтировать кронштейн крепления щупа (используется для измерения уровня масла).
• Демонтировать верхнюю часть кожуха.
• Для демонтажа нижней крышки требуется снять шкив коленвала. Это можно сделать, если включить пятую передачу и поставить авто на ручной тормоз (ручник). Шкив надежно удерживает болт с резьбой, его нужно сорвать рывком.
• Снять шкив с мотора, открутив болт крепления.
• Далее демонтируется нижняя защитная крышка, после чего необходимо ослабить крепежный болт ролика, а ролик отвести в сторону. Соответственно, когда ослабнет натяжение ремня, его получится легко снять.

Следующий этап – выставление установочных меток. Удобнее всего это осуществить следующим образом:

• Домкратом поднять правое колесо, установить на опору и медленно вращать.

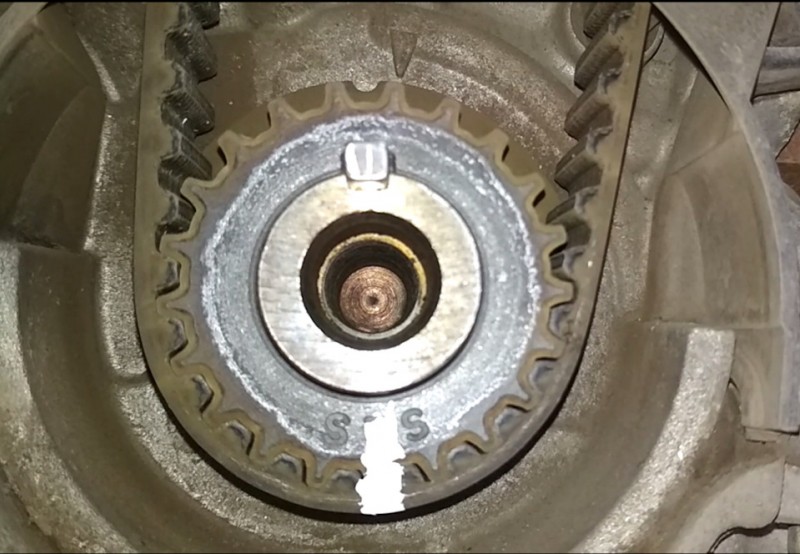

• Метки на шкивах – это выдавленные две буквы «E» и «I». Они должны совпасть с метками на крышке ремня.
• Далее следует совместить метку на выступе возле вспомогательного оборудования с меткой на шкиве.
• Натянуть новый ремень, не проворачивая шкивы. Если зубья ремня не совпадают, под них легко подогнать положение коленвала. Вместе с этим, следует заменить натяжные ролики.
• Когда ремень ГРМ надет на все шкивы, требуется отрегулировать его натяжение. Это возможно с помощь проворачивания коленчатых валов на несколько оборотов по часовой стрелке. С помощью пружины ролика ремешок автоматически натянется до нужной степени.
• Установив новые расходники, следует еще раз проверить установочные метки. В случае, если они не совпадают, нужно повторить установку зубчатого ремня.
• Когда все метки совпадут, следует окончательно затянуть болт крепления натяжителя и выполнить сборку в обратной последовательности.

На этом процедура самостоятельной замены зубчатого ремня на Киа Спектра завершена. Остается только завести мотор и послушать, как он работает. Если все действия выполнены правильно, при работе агрегата не должно быть слышно в его районе посторонних шумов и подозрительных звуков.

На большинстве машин при обрыве зубчатого ремня гнет клапана и впоследствии требуется дорогостоящий ремонт, так как требуется заменить много деталей мотора. Поэтому каждый автовладелец должен иметь представление, как определить, что требуется его замена.

Для этого достаточно провести визуальный осмотр. Узнать, как это сделать, можно из инструкции по эксплуатации авто. Ремень не должен быть грязным, изношенным, иметь наружные повреждения, быть слишком растянутым и перекручиваться. В случае выявления таких признаков нужно срочно заменить ремень ГРМ и предотвратить последствия его обрыва.

Самостоятельная диагностика и замена водяного насоса автомобиля KIA Spectra

Поэтому выливать антифриз на землю не рекомендуется. Следует предварительно подготовить ёмкость, слить в kia spectra замена помпы ОЖ и утилизировать. Если же ресурс ОЖ ещё не выработан, её можно после замены помпы залить обратно в систему. При этом для слива и временного хранения антифриза следует использовать чистую тару. Порядок действий kia spectra замена помпы сливе антифриза из системы охлаждения следующий. С расширительного бачка снимается пробка.

Для слива ОЖ сначала следует снять пробку расширительного бачка Снимается пробка заливной горловины радиатора. Снимается пробка заливной горловины радиатора В правой по ходу движения нижней части радиатора расположен кран для слива ОЖ.

Для уменьшения потерь жидкости при сливе на штуцер сливного крана надевается трубка соответствующего диаметра. Другой конец трубки направляется в приготовленную заранее ёмкость объёмом не менее пяти литров.

Открывается кран, и ОЖ сливается из радиатора. Для слива ОЖ из радиатора открывается кран Для удобства снимается пластиковый брызговик, защищающий нижнюю часть двигателя от грязи и состоящий из двух частей.

Для снятия левой половины крестообразной отвёрткой выворачиваются фиксаторы, и три крепёжных пистона вынимаются kia spectra замена помпы своих гнёзд. Вынимается передний пистон.

Брызговик крепится при помощи пластиковых пистонов Вынимается средний пистон. Крепёжные пистоны после снятия фиксаторов вынимаются руками Вынимается задний пистон. После снятия пистонов левая часть брызговика снимается Ключом на 10 отворачиваются три болта крепления брызговика. Левая часть брызговика снимается.

Замена ремня ГРМ самостоятельно

Все работы можно выполнить самому. Процесс поэтапно:

1. Снять крышку двигателя, открутив 4 гайки.
2. Удалить крепеж с кожуха газораспределительного механизма.
3. Снять ремни с водяного насоса и гидроусилителя руля.
4. Убрать генераторный ремень, шкив, ведущий к водяному насосу.
5. Приподнять переднее правое колесо домкратом.
6. Открутить защиту двигателя, расположенную справа.
7. Застопорить силовой агрегат, поставив рычаг коробки на 5-ю передачу. Нажать на тормоз и сорвать болт шкива коленвала. Теперь его можно снять.
8. Ослабить крепежный болт у левого ролика. Снять правый.
9. Плоскогубцами удалить пружину, расположенную возле левого натяжного ролика.
10. Когда ослабнет натяжение передаточного обода, его можно убрать.
11. Выставить на «Киа Спектра» метки ГРМ (16 клапанов), проворачивая коленвал пока значения «I» (на одном зубчатом колесе) и «E» (на другом) не займут положение сверху и не совпадут с аналогичными метками кожуха ГРМ.
12. Поставить новый ремень с учетом направления вращения (на самом ободе есть указатель). Чтобы совпали зубцы, можно вращать коленвал. Но при натяжении кожуха проворачивать шкивы нельзя.
13. Заменить ролики.
14. Когда передаточный обод ляжет на все шкивы, даже при незначительном вращении коленвала роликовые пружины автоматически натягивают ремень.
15. Еще раз проверить, совпадают ли на «Киа Спектра» метки ГРМ (16 клапанов). Если сбились установочные значки, снять ремень и набросить его заново.

После этого собрать автомобиль, повторив действия в обратном порядке.

Ременная передача – расходник. Ее замену рекомендуется производить в зависимости от износа, но не позднее, чем через 50-60 тыс.км. Поставить запчасти можно самостоятельно, сэкономив на услугах сервисного центра.

https://youtube.com/watch?v=4nC1k8Gmjzo

Какой выбрать ремень ГРМ для «Киа Спектра»

Для замены лучше брать оригинальные ременные передачи и ролики для «Киа Спектра». Хорошо зарекомендовали себя аналоги от:

• Bosch;
• Bando (часто этой фирмы оригинальный ремень);
• Gates;
• AMD;
• «Гатекс».

Приобретение дешевых деталей от малоизвестных компаний чревато быстрым обрывом узла.

Одновременно с ремнем меняются ролики (лучше оригинальные GMB, в качестве заменителя можно SKF). Масляные пятна на передаточном ободе указывают на износ сальников. Тогда их тоже нужно менять.

Иногда в комплект к ременной передаче добавляют водяной насос. Если на старом есть сколы, царапины, тогда меняем.

Доступ к месту ремонта

Чтобы иметь доступ к месту проведения работ, потребуется снять декоративную крышку и кожух ремня газораспределительного механизма. Он крепится двумя верхними и двумя нижними болтами, которые следует выкрутить, а затем снять кронштейны крепления крышки двигателя. Нужно будет также удалить кронштейн крепления щупа для замера уровня масла. После этого верхнюю часть кожуха можно снять и получить доступ для работ в нижней части. Чтобы снять нижнюю часть кожуха, потребуется удалить шкив ремня генератора и насоса ГРУ. Автомобиль устанавливается на пятую передачу и стояночный тормоз. Шкив зафиксирован одним болтом с правой резьбой, который нужно сорвать одним резким движением. После того как шкив удален, можно снимать нижнюю часть крышки. Затем следует ослабить болт крепления натяжного ролика и, отведя его рукой, ослабить и снять ремень, после чего можно приступать к выставлению шкивов по меткам.

Периодичность замены, какой антифриз заливать

Периодичность, с которой следует менять антифриз, согласно сервисным документам о прохождении ТО, составляет 60000 километров пробега. Но это больше касается первой замены, все последующие замены будут зависеть от используемой жидкости.

В качестве антифриза, который следует заливать, производитель рекомендует оригинальную ОЖ Hyundai Long Life Coolant. Которую производит компания Kukdong и поставляет ее на конвейеры в качестве первой заливки.

Стоит знать, что компания выпускает разные виды антифризов, по разным технологиям. От этого и будет завесить срок следующей замены.

Сколько антифриза в системе охлаждения, таблица объема

Модель	Объем двигателя	Сколько литров антифриза в системе	Оригинальная жидкость / аналоги
Киа Спектра	бензин 1.6	6.0	Hyundai Long Life Coolant
бензин 1.8	Crown LLC A-110
бензин 2.0	CoolStream A-110
RAVENOL HJC Hybrid Japanese Coolant

Причины следить за своевременной заменой ремня

Ремень ГРМ обеспечивает сообщение между коленчатым и распределительными валами, тем самым приводя автомобиль в движение. Узел Этот очень важен, и недооценивать его значение нельзя. Синхронизация валов – вот его непосредственная задача. Синхронизация пропадет, если ремень будет оборван. А это вполне может произойти, если за ним не следить и не менять его вовремя. Из-за обрыва станет неизбежной встреча клапанов с поршнями. Это обязательно приведет к тому, что клапана загнуться. Поршни тоже получат большие повреждения. Пострадают и цилиндры, и втулки клапанов. Ремонт после этого понадобится капитальный, и стоить он будет недешево.

А вот какие факторы обязательно будут способствовать выходу привода из строя:

• ремень эксплуатировался после получения явных признаков износа;
• автомобиль эксплуатировался неправильно;
• изделие было низкого качества;
• на поверхности были масляные пятна.

Если ремень оборвется, то завести автомобиль уже не получится. Будет очень хорошо, если после этого, придется только заменить саму передачу, вполне возможен серьезный ремонт. Производитель рекомендует совершать замену передачи после 60 000 км. Его рекомендациям, конечно, нужно следовать, но не забывайте производить диагностические процедуры после 30 000 км.

Если во время осмотра на поверхности ремня будут обнаружены трещины или вздутия, его необходимо менять. Также замены становится необходимой в случае, если на ремне будут обнаружены масляные разводы. В этом случае вместе с ремнем придется заменить и сальники. Ведь если этого не сделать, то масло будет капать и на новый ремень, а резина разрушается от действия масла. Также ремень необходимо заменить, если его торцы расслоятся, а поверхность потреплется.

Вместе с ремнем обязательно поменяйте и ролики, ведь они могут выйти из строя еще до того, как вы снова будете менять ремень, и тогда придется разбирать машину именно из-за роликов. Стоит проверить и водяной насос. При наличии люфта его также следует поменять.

Менять ременную передачу ГРМ можно и, приподняв автомобиль домкратом, но лучше производить данную процедуру на эстакаде. А еще вам обязательно нужно поискать помощника. Он вам тем более понадобится, если процедуру вы будете производить в первый раз.

ГРМ «Киа Спектра»

Газораспределительный механизм (ГРМ) обеспечивает впуск топливовоздушной смеси в двигатель и отвод отработанных газов. Его вращение производится от коленвала ременной или цепной передачами. Система заставляет двигаться весь автомобиль. При обрыве элемента запустить мотор уже невозможно.

«Киа Спектра» в России производили на Ижевском автомобильном заводе. Модель выпускали с 2005 по 2009 г. Через 2 года с конвейера сошла еще одна небольшая партия авто.

Выпускаемая в России машина шла только с одним видом мотора. Бензиновый двигатель выдает 101 л.с. Рядный силовой агрегат имеет 16 клапанов (по 4 на каждый цилиндр). Газораспределительный механизм включает:

• ременную передачу;
• 2 распределительные шестерни;
• 16 клапанов;
• шестерни коленвала;
• 2 распределительных вала;
• натяжной ролик;
• ролик распределения.

Связующим звеном между распред- и коленвалом выступает ремень ГРМ. Это замкнутая резиновая лента с насечками на внутренней поверхности. Найти его нетрудно: он находится за пыльником, охватывает сразу несколько шкивов.

Как Натянуть Ремень Грм На Киа Спектра

Ремень

ГРМ играет важную роль для бензинового двигателя. Это расходный материал, так что пора менять. Часто водители выполняют эту функцию на СТО, но даже начинающий водитель может сменитьремень ГРМ. Поменять ремень ГРМ поможет Kia Range в этой статье. Фотографии и видео добавлены к нему для ясности. Назначение зубчатого ремня заключается в передаче крутящего момента от коленчатого вала к распределительным валам и в обеспечении транспортного средства такой катушкой. Он служит для синхронизации этих валов. Во время работы газораспределительного механизма воздушно-топливная консистенция подается в цилиндры, а выхлопные газы удаляются.

Если ремень ГРМ обрывается на диапазоне Kia, синхронизация теряется. Так что клапаны опущены, поэтому они с поршнями. В конце клапана они изгибаются, поршни становятся непригодными для использования, седла ломаются, стенки цилиндров могут поцарапаться, а втулки клапана могут деформироваться.

Изогнутые клапаны после перерыва

Такое повреждение приводит к серьезному ремонту двигателя или замене устройства.

Основными причинами обрыва ремня являются:

• несвоевременная смена расходных материалов;
• неправильная работа;
• плохой продукт;
• пятна от рабочей жидкости;
• нарушение работы других подразделений;
• естественный износ.

На частоту сдвига влияют:

• качество резинотехнических изделий;
• стиль вождения;
• Условия труда.

ПРОСТО С KIA SPECTRA 1 срочные вопросы

Когда ремень порвется, завести автомобиль не реально. Скорее всего, замены ремня достаточно, в худшем. потребуется ремонт.

Почему может оборваться ремень ГРМ

Не всегда ремень газораспределительного механизма меняется строго по регламенту, в некоторых случаях происходит его преждевременный обрыв. Есть причины, по которым ГРМ выходит из строя раньше времени:

• на газораспределительный механизм попало масло, это может произойти в том случае, если моторное масло потекло из переднего сальника коленчатого вала или с клапанной крышки;
• был установлен ремень неоригинального производства, у которого качество не соответствует необходимым нормам;
• ремень может выйти из строя раньше времени, если его перетянули больше нормы при установке;
• если ремень ослаб, он начинает «гулять», и так же обрывается;
• заклинил или с трудом вращается водяной насос, из-за этого ремень перескакивает на зубьях, а затем рвется;
• каким-то образом под кожуха ремня ГРМ попал посторонний предмет, например, открутился болт крепления внутреннего кожуха;
• заклинил один из двух распределительных валов;
• заклинил один из двух натяжных роликов.

KIA Spectra › Бортжурнал › Натягиваем ремень генератора( с картинками))

Через пару дней после замены ГРМ и всех остальных ремней появился свист на холодную и когда газу даёшь побольше при разгоне. Знающие люди подсказали, что надо подтянуть ремень генератора и всё будет гуд! Но так как я этого никогда не делал, да и денег не было, чтоб опять в СТО гнать, начал рыть интернет, как это сделать самому. Итак, что нам нужно: -ключ торцовый 10*12 -ключ рожковый 10*12 -ключ рожковый 12*14 -ключ с головкой на 14 -две руки. Полный размеринструмент

1.Снимаем клеммы с аккумулятора ключём на 10: сначала минус, потом плюс.

Полный размерснимаем клеммы 2. снимаем декоративный кожух двигателя, откручиваем 4 гайки торцовым ключём на 10.

Полный размерснимаем кожух 3. Ищем генератор

Полный размергенератор и болты с номерами ключей, которыми откручиваются 4. «Срываем» с места первый болт крепления генератора ключём с головкой на 14(можно и обычным рожковым, но мне было удобней таким), и ослабляем его, НО НЕ ОТКРУЧИВАЕМ ДО КОНЦА)

Полный размерСрываем 5. Ослабляем ключём на 12 второй болт крепления генератора

Полный размервторой болт крепления 6. Теперь, когда болты крепления ослаблены начинаем натягивать/ослаблять ремень генератора. Ключём на 12 начинаем крутить болт «натяжения» (как правильно называется хз.) Закручивая болт мы натягиваем ремень, а выкручивая его — ослабляем.

Полный размерболт натяжения

Полный размерболт натяжения другой вид

7. Затягиваем болты крепления генератора обратно. 8. надеваем клеммы аккумулятора. 9. Пробуем завести. Если свист ушел( попробовать на полной электронагрузке), то, глушим авто и прикручиваем декоративный кожух.

ВАЖНО НЕ перетянуть ремень, ибо возможен выход из строя помпы. Начинаем с одного оборота ключа, и затягиваем болты крепления генератора перед проверкой

Инструкция по замене

Выполнять процедуру замены ремня ГРМ на Киа Спектра удобнее всего на подъемном устройстве. Кроме того, понадобиться помощник.

Необходимые инструменты

Набор головок

Домкрат

Набор накидных ключей

Пассатижи

Плоская отвертка

4. Монтировка Для проведения процедуры не потребуется много инструментов, достаточно приготовить обычный инструментарий:

• набор рожковых или накидных ключей;
• плоскую отвертку;
• головки с удлинителем;
• монтировку;
• пассатижи;
• домкрат;
• автомобильную лампу;
• чистую ветошь.

Кроме инструментов, представленных в фотогалерее, следует приготовить расходные материалы для замены. Покупать следует оригиналы, это снизит риск покупки некачественных изделий.

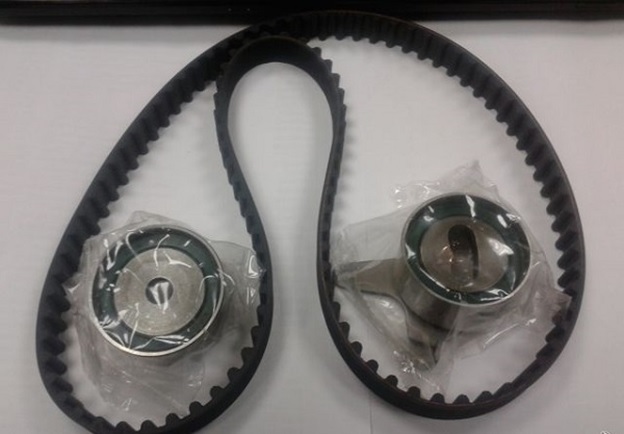

Комплект для замены ремня ГРМ на Киа Спектра

Этапы работы

Установив авто на подъемное устройство, можно приступать к замене ремешка на Киа Спектра.

Процедура включает в себя последовательность шагов:

1. В первую очередь следует открыть капот.

   Моторный отсек Киа Спектра

2. Для того, чтобы обеспечить доступ к газораспределительному ремешку, нужно снять пластиковую защитную крышку ГРМ, открутив болты крепления крышки к кожуху.
3. Демонтировать ремешок дополнительного оборудования. Для этого нужно ослабить болт крепления помпы.
4. Далее нужно снять защиту картера и демонтировать правое переднее колесо.
5. Затем необходимо снять боковую подушку силового агрегата. Для этого нужно ослабить болт по центу подушки и выкрутить гайку, с помощью которой подушка крепится к кронштейну.
6. Также нужно демонтировать кронштейн крепления щупа для измерения уровня масла.
7. Теперь можно демонтировать верхнюю часть кожуха, открывается доступ для работ в нижней части.
8. Чтобы демонтировать нижнюю крышку, необходимо снять шкив коленвала. Для этого следует включить пятую передачу и машину поставить на ручной тормоз. Шкив удерживает болт с правой резьбой, его необходимо сорвать резким рывком. Открутив болт крепления, снимаем шкив с двигателя.
9. Теперь можно демонтировать нижнюю защитную крышку.

   Снимаем нижнюю крышку

10. Далее необходимо ослабить крепежный болт натяжного ролика. Сам ролик можно отвести его в сторону. Таким образом, когда ослабнет натяжение ремешка, его можно снять.
11. На следующем этапе следует выставить установочные метки.
12. Удобнее всего для выставления меток поднять правое колесо домкратом, установить его на опору и вращать. Метки на шкивах представляют собой выдавленные буквы «I» и «E». Их нужно совместить с метками на крышке ГРМ. На фото видно, как должны быть выставляться метки.

    Установка меток на шкивах

13. Далее нужно совместить метку на шкиве вспомогательного оборудования с меткой на выступе возле него.
14. Теперь можно натягивать новый зубчатый ремень. При этом нельзя проворачивать шкивы. Если не совпадают зубья, под них можно подогнать положение коленвала. Одновременно следует заменить ролики.
15. После того, как ремешок надет на все шкивы, нужно отрегулировать его натяжение. Для этого проворачивается коленчатый вал на пару оборотов по часовой стрелке. Пружина ролика автоматически натянет ремешок до нужной степени.

    Установленный расходник на Киа Спектра

16. После установки новых расходников нужно проверить очередной раз установочные метки. Если они не совпадают, то необходимо повторить установку расходника.
17. Теперь следует окончательно затянуть крепежный болт крепления натяжителя.
18. Далее сборка выполняется в обратной последовательности.

Таким образом, процедура замены ремня ГРМ на Киа Спектра своими руками завершена. Остается завести двигатель, послушать, как он работает. При работе двигателя не должно быть слышно каких-либо подозрительных звуков или посторонних шумов в районе двигателя.

Артикул и примерная цена на оригинальный ремень ГРМ для Киа Спектра

Оригинальный ремень на Киа Спектра имеет артикул 243122X000. Стоимость фирменного изделия составляет от 1600 до 4000 рублей.

Комплект для технического обслуживания привода газораспределительного механизма

В системе привода газораспределительного механизма некоторые узлы и детали обладают сроком службы сопоставимым с ресурсом ремня. Поэтому при техническом обслуживании ГРМ удобно использовать специальный комплект. Набор обычно включает помимо ремня ролики и насос. С его помощью автовладелец получает возможность комплексно обслужить привод газораспределительного механизма.

KIA Spectra ◭Ⓡⓔⓓ Ⓣⓗⓞⓡⓝ◮ › Бортжурнал › Большое ТО. Часть 7. Ремень ГРМ. Сборка. Запуск. (дополнено)

Ну вот и осталось совсем ничего: навесить ремень ГРМ, прикрутить клапанную крышку, поменять масляный фильтр и залить новое маслице

Сразу оговорюсь, что хотел сфоткать процесс поподробнее, а как оказалось, то почти ничего и не сфотографировал. Попробую расписать словами для тех, кто решит сам навешивать ремень ГРМ.

На самом деле, не так страшен черт, как его малюют Это главное выражение, которым я по большей степени пользуюсь в своей работе Самое главное, это тщательно собрать информацию из разных источников воедино и сделать для себя выводы Ну ладно, постараюсь описать словами

Замечание!Если ремень ГРМ у же на месте, т.е. вы его просто меняете, то крутите колесо до совмещения всех меток: на распредвалах и коленвале, потом просто снимаете ролики и ремень, проверяете метки, ставите новый ремень, ролики и не паритесь :))) Здесь написано про то, когда вообще ничего непонятно что и где когда-то было :)))

1. Необходимо выставить метки на распредвалах как указано на картинке:

Встречал у некоторых метки наоборот, например вот тут — www.drive2.ru/l/6972058/ Очень странно, конечно… Но такое возможно! При снятии ремня надо заранее посмотреть какой именно вариант установки у вас! Хотя правильно именно так, как показано у меня на фотографиях.

2. Выставить метку на зубчатом шкиве коленвала. Их надо совместить!На фото они просто показаны — они не совмещены!

Для этого необходимо включить 5-ю или 4-ю передачу и покрутить вывешенное правое переднее колесо (а оно вывешено, без этого до ремня не добраться :))).

Чтобы крутить было легче, можно выкрутить свечи зажигания, но не до конца, чтобы грязи туда не налетело А после того, как метка выставлена необходимо закрутить их назад — поршни будут лучше зафиксированы компрессией

Если вывешены оба колеса, то второе необходимо зафиксировать, потому как оно будет прокручиваться в обратную сторону и двигатель крутиться не будет — элементарно, так работает дифференциал :))

источник
