Проверка, прозвонка якоря болгарки своими руками

Особенности выполнения проверки якоря болгарки тестером

Диагностическая процедура поможет точно определить неисправность детали электродвигателя. Выполнить проверку якоря болгарки тестером позволит прибор, который имеется в арсенале инструментов многих электриков-любителей. С помощью тестера можно проверять не только якоря болгарок, но и статорные обмотки других электромоторов. В представленном ниже видео можно увидеть один из таких самодельных измерительных приборов в действии.

При включении тестера в сеть загорается индикатор. Красный свет без прикладывания технического приспособления к якорю означает готовность устройства к выполнению проверки. Рабочая активная поверхность измерительного прибора имеет две точки соприкосновения с исследуемой. Одна из них – это катушка генератора, вторая – катушка завитков связи. Во время проверки якоря болгарки тестером подставлять эту поверхность необходимо к исследуемому пазу. Проследите, чтобы датчики не выходили за пластины якоря одновременно с обеих сторон.

Если электродеталь исправна или перемотана, то во время ее проверки тестером напротив каждого из пазов индикатор будет гореть зеленым светом. При наличии неисправности в якоре угловой шлифовальной машины, в частности, межвиткового замыкания, в месте его локализации на индикаторе прибора будет отмечаться красный свет. Будьте внимательны при выполнении диагностической процедуры, чтобы добиться правильного соприкосновения поверхностей при проверке якоря болгарки тестером. Не следует исключать из причин выхода угловой шлифовальной машины из строя механические повреждения, которые можно заметить визуально без прозвона мультиметром. Они могут быть как значительными, так и мелкими. Вы можете заметить поломку при осмотре, разобрав болгарку. Диагностировать такие неисправности необходимо до проверки якоря на межвитковое замыкание.

Если вы не имеете опыта разборки электроинструмента или подготовки к работе с измерительными приборами для прозвона якоря мультиметром и не уверены в собственных силах, не стоит вмешиваться в конструкцию болгарки. Не экспериментируйте, чтобы не повредить угловую шлифовальную машину. В таком случае для обнаружения причины поломки электроинструмента и выполнения проверки якоря болгарки тестером лучше обратиться в сервисный центр или к квалифицированным слесарям, которые специализируются на ремонте оборудования.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки

на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя

. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей

. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор

. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом

и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Прибор для проверки якорей

Прибор для проверки якорей показан на рисунке ниже, не пугайтесь, сделать его очень легко.

Технология изготовления устройства для проверки якоря следующая: Находим на чердаке или покупаем в газете бесплатных объявлений электронасос «малыш», затем болгаркой отрезаем ему обе ноги в верху под углом 45 градусов. Далее берем катушку от пускателя на 220 вольт (но так, чтобы в окно катушки проходила одна нога железа). Припаиваем к клеммам катушки провод с вилкой — всё прибор собран.

Принцип работы прибора для проверки якорей очень прост : в углубление ложем якорь, на якорь кусочек ножовочного полотна, прокручиваем якорь и сдвигаем полотно , что бы оно было в верху если в якоре нет виткового полотно будет просто лежать , если есть витковое полотно будет залипать в пазах в которых замыкание или по всему диаметру.

Прибор можно изготовить и на любом другом железе лишь бы растояние между железом было не очень большим а то маленькие якоря будут проваливатся

Еще один подобный метод: Берем П- образный трансформатор — с прорезью 45-90град на пустой стороне железа,( индикатор — полотно от ножовки по металлу…. На другой обмотка, какой-то трансформатор был, 220-12в -ампер на 10. Работает на всех якорях от кофемолки до двигателей постоянного тока 11кВт (на большем не пробовал).

Статора переменного тока можно проверить шариком от подшипника, но будьте осторожны он может очень неудачно выскочит: вынимаю ротор кладу внутрь шарик диаметром 10-12мм и подаю трехфазное напряжение пониженное трансформатором, если нормально — то шарик начинает двигать по кругу статора, если нет то примагничивается в месте виткового замыкания.

Можно попробывать еще один метод: вдоль паза статора ставятся две катушки одна передатчик (на нее подается напряжение любое переменное) а вторая катушка приемник. Если виткого нет в приемнике почти не наводится напряжение, если есть витковое то во второй катушке наводится эдс.

Еще один простой способ проверка на индуктивность, при КЗ витков индуктивность минимальна.

Ну и на последок фотография девайса для проверки якорей, который используют в нашем сервис-центре для проверки статора стиралок. Способ надежен, промышленность выпускала такое чудо, ящик, с электронно-лучевой трубкой, схема примитивного осциллографа, из него выходило два кабелька на катушки которые перемещались по двум параллельным направляющим. Когда виткового не было то линия на экране почти прямая с небольшой петлей в начале, а если КЗ виток то петля в начале экрана увеличивалась по амплитуде в 3-4 раза. Была еще подстройка чувствительности

Как произнес Шекспир: «Ничто не вечно под Луной». Домашняя техника, как досадно бы это не звучало, не являются исключением. Случается, что самый надёжный механизм перегорает. И нужно готовиться повстречать данный факт без паники, с твёрдой уверенностью, что безнадежных ситуаций нет. Как устроена болгарка, какие будут неисправности, как проверить якорь электродвигателя, найти причину поломки и убрать проблемы? Познание устройства главных узлов электроинструмента дозволит мастеру своими силами провести диагностику и ремонт угловой шлифовальной машины.

Фактически во многих электроприборах, использующихся в быту, применяется асинхронный электронный движок. Принципиальным преимуществом этого типа мотора будет то, что при изменении нагрузки туда, частота оборотов не изменяется. Это значит, что если, например, длительно и без остановки резать камень бытовой болгаркой, никаких наружных признаков перегрузки мотора приметно не будет. Скорость вращения диска будет неизменная, звук однотонным. Поменяется только температура, однако этого конечно и даже не увидеть, если руки одеты в перчатки.

При невнимательном отношении, основное преимущество игровых слотов превращается в недочет. Асинхронные движки очень чувствительны к перегреву, существенное превышение рабочей температуры влечёт за собой оплавление изоляции на обмотках ротора. Сначала мотор работает с перебоями, и потом — когда произойдёт межвитковое куцее замыкание — движок остановится совершенно. Стоит пару раз очень перегреть движок болгарки и, более возможно, что якорь оплавится. Сегодня, от высочайшей температуры отпаиваются контакты, соединяющие провода первичной обмотки с коллектором, что ведёт к прерыванию подачи электронного тока.

Признаками поломки якоря болгарки являются: завышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в различные стороны. Если такие симптомы находятся, работу инвентарем следует закончить — это небезопасно. Подозрения просто проверить при помощи легких тестов.

Способы проверки

Каждая неисправность ротора выявляется соответствующим методом проверки.

Визуальный осмотр

Способ проверки, с которого нужно начинать диагностику. Проверить коллектор якоря на наличие механических повреждений. Царапины, задиры и сколы должны отсутствовать. Осмотреть ламели на предмет выгорания. Если одна из них темнее или взбухла – имеет место короткое замыкание между пластиной и шиной обмотки.

12-вольтной лампочкой

Подсоединить к контактам лампочки два провода. В одном из них сделать разрыв. Подключить провода к источнику питания, края «разорванного» провода положить на ламели так, чтобы они не соприкасались между собой. Вращать якорь. Если в обмотке отсутствуют пробои, то лампочка будет гореть непрерывно.

Мультиметром

Перевести данный прибор в режим измерения сопротивления. Один из щупов (полярность не имеет значения) положить на одну из пластин. Другой щуп поочередно прикладывать к остальным ламелям. Звуковой сигнал в зависимости от модели мультиметра оповестит о том, что между «трассами обмотки» есть пробой.

Тестером

Индикатор короткозамкнутых витков. Используется при проведении диагностики якорей закрытого типа. Этот тип роторов отличается отсутствием доступа к месту соединения обмотки с ламелями. Тестер имеет два светодиода – красный и зеленый. Вращая якорь, подсоединенный к тестеру, можно определить наличие пробоя в обмотке по загоревшемуся красному светодиоду.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Как определить витковое замыкание якоря быстро.

Если балансировка якоря не нарушена, а неувязка исключительно в испорченных обмотках, то таковой якорь есть вариант вернуть без помощи других, перемотав катушки. Перемотка ротора дома просит огромного терпения и аккуратности.

Мастер обязан иметь способности при работе с паяльничком и устройствами для диагностики электронных цепей. Если вы неуверены в собственных силах, лучше отнести движок при ремонте в мастерскую как еще его называют без помощи других сменять весь якорь.

Читайте так же

Для самостоятельной перемотки якоря пригодится:

• провод для новейшей обмотки. Употребляется медная жила с поперечником, точно подходящим старенькому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльничек с оловянно-свинцовым припоем и канифолью.

Перед перемоткой принципиально сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из последующих шагов:

1. Демонтаж старенькых обмоток. Их нужно аккуратненько удалить, не повредив железного корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы либо повреждения, их нужно загладить ратфилем по другому зашлифовать наждаком. При, для рабочей чистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор ненужно. Следует оглядеть ламели и замерить мегомметром либо мультиметром сопротивление контактов относительно к корпусу. Оно будет менее 0,25 МОм.
3. Удаление старенькой проводки на коллекторе. Кропотливо убрать остатки проводов, прорезать пазы в части контактов. Дальше в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала шириной 0,3 мм, к примеру, электротехнического картона. Порезать определённое количество гильз и воткнуть в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается поочередными радиальными движениями, против часовой стрелки. Такая укладка именуется «укладкой вправо». Намотка Повторить для всех катушек. Около коллектора стянуть провода толстой нитью из х/б ткани (капрон использовать запрещено, потому что он плавится при нагреве).
6. Проверка свойства намотки. В конце укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и вероятных обрывов.
7. Финальная обработка. Готовую катушку обработать лаком по другому эпоксидкой для скрепления обмотки. В промышленных критериях пропитку сушат в особых печах. Дома это сделают в духовке. При необходимости — использовать для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Как показывает практика, что если решено сменять якорь болгарки, то поменять его предпочтительнее вкупе с опорными подшипниками и крыльчаткой остывания мотора.

1. Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с иными глазами моделями — недопустима.
2. Отвёртки, гаечные ключи.
3. Мягенькая щётка и ветошь для протирки механизма.

Смена якоря начинается с разборки болгарки. Производятся последующие шаги:

1. Отвёрткой выкручиваются щёточные узлы с 2-ух сторон. Извлекаются щётки.

Чтоб установить к месту новый якорь болгарки следует взять новейшую деталь, после этого собрать инструмент в оборотном порядке. Последователь действий последующая:

1. На вал якоря устанавливается диск фиксации.
2. Способом напрессовки устанавливается подшипник.
3. Насаживается малая шестерня и фиксируется стопорным кольцом.
4. Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
5. Закручиваются болты крепления редуктора.
6. Якорь с редуктором вставляется в корпус болгарки и фиксируется.
7. Щётки осаждаются на место, запираются крышками.

После выполнения обозначенных действий болгарка готова к работе. Смена якоря произведена.

Старая суфийская мудрость говорит: «Умён тот человек, который способен выйти достойно из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации радиоэлектронных товаров, не допуская перегрева мотора, реально избежать поломок и проблем при работе болгарки. Содержание и хранение инструмента в чистоте и сухости предупредит его механизмы от загрязнения и окисления токонесущих частей. Своевременное техническое сервис инструмента гарантированно освободит от противных сюрпризов в свое время работы.

Замена коллектора электродвигателя своими руками

Прибор ПУНС-5 с контролируемым якорем

Прибор предназначен для:

• обнаружения обрывов и определения сопротивления обмоток якоря;
• обнаружения межвиткового замыкания в обмотках якоря;
• определения целостности обмоток статора;
• обнаружения межвиткового замыкания в обмотках статора;
• определения сопротивления изоляции обмоток якоря (статора) при напряжении 500 В (функция мегаомметра);
• определения шага и угла укладки обмоток якоря.

Технические характеристики прибора ПУНС-5

Типоразмеры проверяемых якорей:

• максимальный диаметр — 60 мм;
• длина (вместе с валом) — 100. 250 мм;
• мощность — 100. 2500 Вт.

Из-за истирания графита образуется мелкая крошка, которая вместе с пылью и влагой загрязняет зазор между графитовым контактором и держателем. В данном пространстве образуются наслоения, которые высыхают и затвердевают от нагрева щеток, тем самым фиксируя их.

Устройство коллекторный щеток

Данное заклинивание щеток из-за затвердевшей грязи в держателе часто является причиной невозможности запуска ранее исправно работавшего коллекторного электродвигателя. Пока работающий двигатель издает вибрацию, прижимная пружина может преодолевать сопротивления наслоений, и контакт с ламелями коллектора сохраняется. Но после выключения скопившаяся грязь застывает, щетка фиксируется и уменьшается из-за охлаждения, образуя зазор, разрывающий контакт с ламелями.

Ламели коллектора якоря электродвигателя

Проверить прижимную силу щетки можно поддев графит ножом или мелкой отверткой – контактор должен свободно двигаться в держателе, упруго отскакивая, ударяясь в ламели. В противном случае щетку и держатель можно почистить, промыть в растворителе, или немного спилить грани графитового контактора для большего зазора. Если выработка щетки почти дошла до порога ресурса, то ее лучше заменить на новую.

Важно

Для якорей мощных электродвигателей, у которых сопротивление обмоток составляет десятые доли Ом, эта погрешность может быть существенной. Для устранения погрешности переходного сопротивления используется 4-проводная схема измерения, показанная на рис. 46. При такой схеме измерения величина переходного сопротивления Rn практически не влияет на выходное напряжение U, которое в этом случае пропорционально измеряемому сопротивлению Rэ: U = lo*R3 (при условии R1=R2Rэ)

Сравнивая показания цифрового вольтметра различных секций обмоток якоря, можно судить о переходном сопротивлении между выводами секции и пластинами коллектора, то есть о качестве обжима или термоусадки (сварки) проводов в ламелях коллектора.

Обнаружение межвиткового замыкания в обмотках якоря

Для обнаружения межвиткового замыкания в обмотках якоря последний помещают в переменное электромагнитное поле, создаваемое с помощью внешней статорной катушки.

Настаторную катушку поступает переменное напряжение с генератора (рис. 5). С противоположной стороны от статорной катушки вблизи пазов якоря размещают датчик электромагнитного поля BS. При отсутствии межвиткового замыкания в обмотках наводится напряжение, но из-за симметричного расположения обмоток ток в обмотках отсутствует.

Вследствие этого суммарное электромагнитное поле, воздействующее на датчик BS, очень незначительно.

Нарезать определённое количество гильз и вставить в пазы очищенного якоря.

• Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
• Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
• Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Ламели коллектора

Как проверить с помощью мультиметра

Диагностика обмотки якоря мультиметром

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Как перемотать УШМ в домашних условиях, подробная инструкция, видео

В следующем видео описан ремонт болгарки модели Макита с повышенным искрообразованием в щеточно-коллекторном узле. Для определения причин дефекта была проведена полная диагностика электрической части болгарки.

Причиной повышенной искры оказался обрыв одной из обмоток якоря болгарки. Автор устраняет дефект перемоткой вышедшей из строя обмотки. После определения необходимых параметров укладки старых катушек и последующего их удаления, производится намотка новой обмотки. Она производится с помощью специального приспособления.

После окончания намотки катушки фиксируются в пазах при помощи клиньев из дерева или другого мягкого материала. Провода обмоток и выводы коллекторных ламелей («петушки») автор соединяет с помощью сварки. Обязательно после этой операции следует проверить электрическую цепь катушек мультиметром и индикатором короткого замыкания.

Если обрывов, пробоев и межвиткового замыкания не обнаружено, выполняется операция пропитки обмотки эпоксидной смолой. Для создания условий для качественной пропитки ротор предварительно нагревают. Автор достаточно подробно описывает технологические приемы способствующих лучшему протеканию смолы внутрь катушек.

Так как ротор вращается на больших оборотах, важно для уменьшения нагрузок на подшипниковые узлы обеспечить его хорошую балансировку. Автор видео лишь обозначает наличие данной технологической операции, более подробная информация не предоставляется

После балансировки коллектор протачивается в рабочем положении, то есть с базированием на подшипниковых узлах. При выполнении указанной обработки возможно попадание механических частиц на обмотку, поэтому следует провести проверку приборами на наличие обрывов и замыканий.

Один и тот же автор производит ремонт болгарок разных моделей: в первом видео ремонтируется модель «SKIL», а во втором видео модель «Бош». Поэтому методология ремонта в обоих случаях одинакова.

Важно правильно определить параметры и схему намотки вышедших из строя роторов на обеих моделях. Здесь, кроме визуального осмотра, автор применяет для определения нахождения замкнутой электрической цепи для провода из паза сердечника с соответствующим выводом «петушка» ламели тестер, который показывает минимальное сопротивление при наличии такого соединения

Автор рекомендует выполнить графическое изображение схемы укладки с указанием необходимых параметров.

В отличие от предыдущего видео, в этом автор конкретно демонстрирует свои действия при работе на токарном станке во время устранения старой обмотки, освобождения пазов от оставшихся пучков проводов и действия при намотке проволоки. Автор профессионально занимается ремонтом электроинструмента, поэтому в арсенале имеет специальное приспособление для намотки.

После окончания намотки концы закрепляются согласно схеме загибанием отводов «петушков» ламелей. Дополнительно выполняется бандажирование провода лобовой части якоря с помощью натуральных термостойких нитей (синтетику применять категорически нельзя). Далее выполняется сварка концов проводов с загнутыми концами ламелей и производится контроль на наличие обрывов и замыканий соответствующими приборами.

После нагрева ротора около 100°С (показания пирометра), выполняется пропитка обмотки эпоксидной смолой.

Важно: показан метод балансировки ротора, который основан на устранении действий заводской технологии. Выполняется проверка методом статической балансировки — прокручиванием ротора на токарном станке с фиксацией биения на индикаторной головке

Для динамической балансировки требуется специальное оборудование.

В следующем видео намотка обмотки якоря производится без применения приспособления, чисто вручную. В ручной намотке есть свои особенности, связанные с закреплением провода. В видео он закрепляется петлей на валу ротора сразу за коллектором. Концы обмоток к ламелям автор крепит без применения технологий пайки и сварки. Крючки ламелей осаживаются в местах соединения проводов с помощью специальных надставок ударным способом.

https://youtube.com/watch?v=wXLROvogAxQ

Ремонту якоря болгарки модели «МЕТАБО» посвящено несколько видео. В одном из них затрагивается вопрос о доработке поверхностей ротора после пропитки. Эта информация дополняет ранее изложенную. Во время выполнения этой технологической операции возможно попадание смолы на некоторые рабочие поверхности. В видео показан способ их чистки.

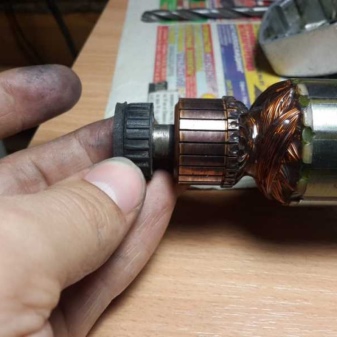

Примеры проверки якоря

Выходить из строя могут как якори профессиональных инструментов, так и оборудования средней мощности. Ниже вашему вниманию представляем конкретный пример проверки якоря углошлифовальной машины Makita GA 9050. Электроинструмент оборудован мощным 2000-ватным коллекторным электродвигателем. Для проверки работоспособности якоря болгарки Makita GA 9050 следует диагностировать непосредственно контактную группу детали. Перед этим необходимо включить мультиметр и выставить режим измерения 200 Ом. Если вы имеете аналоговый цифровой измерительный прибор, то лучше воспользоваться им, нежели цифровым. После выставления мультиметра можно приступать непосредственно к проверке якоря.

Сопротивление измеряется между каждой пластиной. Щупы мультиметра ставятся на каждую ламель, чтобы углубление между ними располагалось точно посередине. При исправности детали сопротивление между каждой из ламелей должно быть одинаковым. Расхождение показателей, скорее всего, свидетельствует о разрыве контакта. Конечно, в домашних условиях такую неисправность обнаружить не удастся. Если вы заметили разрыв обмотки снаружи при проверке якоря, его можно попробовать запаять самостоятельно. Иногда это позволяет спасти ситуацию, и болгарка послужит вам еще какое-то время. Отсутствие показателей при обследовании пластин во время проверки якоря на работоспособность свидетельствует об их обрыве.

Иногда неисправность можно заметить визуально. В рабочем состоянии все пластины контактной группы якоря должны быть ровными и гладкими. В описанных случаях деталь не подлежит ремонту и требует замены. Непосредственно вместе с якорем следует менять и щетки двигателя. Новая деталь может стоить немалых денег, но ее покупка обойдется дешевле, чем приобретение инструмента.

Если же пройдя по контактному кругу, проверяя якорь, вы обнаружили что между всеми пластинами сопротивление одинаковое, его показатели не «скачут» и нет видимых обрывов, необходимо провести следующую проверку. Режим измерения необходимо поставить на значение 200 кОм. Если ваш измерительный прибор не содержит такой шкалы, его можно выставить на значение 20 кОм. Один щуп мультиметра фиксируется на массу, а другим необходимо прикасаться к любой из пластин. В норме при проверке якоря контакты не должны «прозваниваться». Если вы не наблюдаете таковой реакции, то на массу ваш якорь не коротит. Скорее всего, деталь исправная или же возможно присутствие межвиткового замыкания.
