Как сделать замер давления в топливной рампе?

Устройство топливных насосов

В зависимости от типа привода насосы для подачи топлива разделяются на две большие группы: механические и электрические. Первые используются только в карбюраторных двигателях, а также в качестве подкачивающих насосов в дизельных двигателях. Вторые применяются и для бензиновых, и для дизельных моторов.

Механические топливные насосы

Устройство механического топливного насоса

Механический насос располагается на двигателе и приводится в движение специальным эксцентриком. Конструктивно он состоит из следующих элементов:

• корпус;
• диафрагма;
• толкатель;
• шток;
• возвратная пружина;
• клапаны на всасывающем и нагнетательном каналах;
• фильтр;
• эксцентрик.

В автомобилях, оснащенных задним приводом, эксцентрик находится на валу привода , а в авто с передним приводом он размещается на распределительном валу двигателя. Перемещение диафрагмы в таком насосе и обеспечивает движение топлива. Когда диафрагма находится в нижней точке, в рабочей камере возникает разрежение, и последняя заполняется жидкостью. Когда диафрагма перемещается в верхнее положение, происходит выталкивание топлива в нагнетательный трубопровод. Клапаны при этом препятствуют обратному ходу топлива.

Для дизельных двигателей такие системы часто используются как насосы низкого давления. Они выполняют функцию подкачивания топлива и располагаются рядом с насосами высокого давления (). С практической стороны это позволяет преодолеть гидравлическое сопротивление системы фильтрации и создать стабильное избыточное давление.

Насосы для подачи топлива с электрическим приводом

Роликовый топливный насос. 1 – обратный клапан; 2 – предохранительный клапан; 3 – электрический разъем; 4 – электродвигатель; 5 – рабочее колесо

Электрические насосы устанавливаются на двигателях с распределенным и непосредственным впрыском. Они приводятся в действие при помощи электрического привода от аккумулятора или . По своему устройству электронасосы разделяются на следующие группы:

• Вакуумные. Такой насос имеет аналогичную конструкцию с механическим, но эксцентрик, приводящий в движение рабочие узлы, заменен на электропривод.
• Роликовые. В таком устройстве топливо перемещается благодаря вращению ротора (движению роликов). В момент, когда дистанция между роликом и ротором увеличивается, возникает разрежение, открывается всасывающий клапан, и топливо всасывается до полного заполнения. В следующий момент вращение ротора обеспечивает уменьшение расстояния, и через открывшийся нагнетающий клапан топливо подается к двигателю.
• Шестеренчатые. Всасывание и нагнетание топлива реализуется за счет вращения шестерни-ротора. Она расположена эксцентрично по отношению к шестерне-статору. Зубья шестерен формируют камеры, через которые проходит топливо. В ходе вращения объёмы камер постоянно изменяются, что обеспечивает нужное давление.
• Центробежные. Такой насос имеет рабочее колесо, оснащенное лопатками, которые перемещают топливо от всасывающего к нагнетательному каналу. Давление создается за счет завихрений, возникающих при воздействии лопаток на рабочую жидкость.
• Плунжерные. Бензонасосы такой конструкции – редкое явление. Подобные системы преимущественно используются в автомобилях на дизельном топливе в качестве ТНВД. Они имеют пары плунжеров, приводимые в движение кулачковым валом. При движении плунжера вверх последовательно закрываются выпускное и впускное отверстия. Это формирует необходимое для открытия нагнетательного клапана давление и последующую подачу топлива к двигателя.

Замена топливного насоса на инжекторных автомобилях ВАЗ 2110/2112

Необходимые инструменты:

1. отвёртка с крестообразной битой;
2. тонкая шлицевая отвёртка;
3. ключ на 17;
4. ключ на 7;
5. ключ на 5.

Порядок работ по замене бензонасоса:

• Отключаем минусовую клемму от аккумулятора.
• Открываем крышку бензобака на несколько секунд для того, чтобы снизить внутри его давление
• Снимаем заднее сиденье, откручиваем винты, открываем лючок.

Откручиваем два винта, крепящих защитный лючок

Отсоединяем электрический разъем.

Отключаем электрический разъем

Ключом на 17 откручиваем гайки входного и выходного штуцеров насоса. Отводим трубки в стороны. На последних модификациях ВАЗ 2110/2112 штуцеры пластиковые, а соединение с трубками бензопровода осуществляется не при помощи гаек, а при помощи защёлок.

Ключом на 17 откручиваем гайки штуцеров насоса

Ключом на 7 откручиваем 8 гаек крепления прижимного кольца (фланца) модуля. Снимаем кольцо и резиновый уплотнитель под ним.

Ключом на 7 откручиваем 8 гаек крепления фланца топливного модуля

• Извлекаем топливный модуль из бака, аккуратно выводя поплавок датчика уровня.
• Отвёрткой откручиваем 2 самореза, крепящие датчик к корпусу насоса. Снимаем его. Отключаем разъём питания насоса.

Отверткой откручиваем 2 самореза крепления датчика уровня топлива

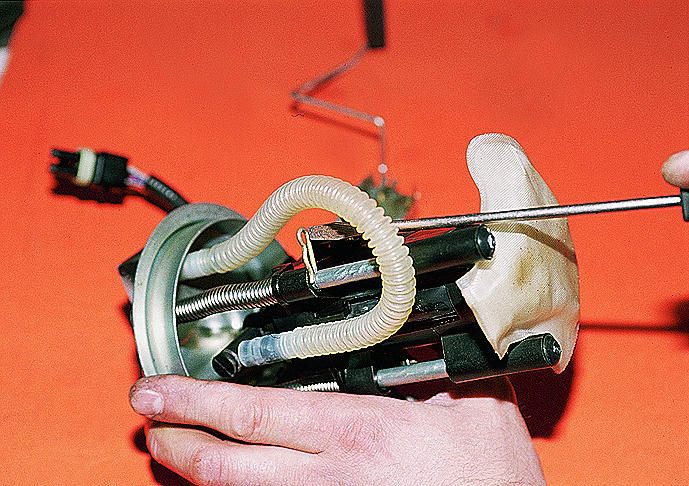

Тонкой шлицевой отвёрткой отводим фиксаторы на направляющих модуля.

Отверткой отводим фиксаторы на направляющих

• Снимаем насос с направляющих.
• Шлицевой отвёрткой откручиваем 2 винта крепления крышки насоса. Если гайки на них будут вращаться, придерживаем их ключом на 5.

При помощи шлицевой отвертки и ключа на 5 откручиваем болты крепления крышки бензонасоса

Снимаем крышку и извлекаем бензонасос из пластикового корпуса. На его место устанавливаем новое устройство.

Извлекаем бензонасос из корпуса, на его место устанавливаем новый

• Сборку производим в обратном порядке.
• При установке модуля следим, чтобы стрелка на его фланце указывала на корму автомобиля.
• Если резиновый уплотнитель имеет повреждения, нужно заменить и его.

Осуществив сборку, проверяем работу нового бензонасоса.

Процесс замены топливного насоса ВАЗ 2110/2112, независимо от его конструкции, не требует никаких особых навыков и может быть выполнен самостоятельно. Однако если вы не особо уверены в собственных силах, лучше обратиться в ближайший автосервис.

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Рекомендуем

• Замена ремня генератора на ВАЗ 2114
• Самостоятельная замена датчика давления масла на ВАЗ 2114
• Обозначение значков на панели приборов ВАЗ 2114
• Правильная натяжка цепи ГРМ на ВАЗ 2107

Рекомендации по выбору

Чтобы иметь возможность периодически и по мере необходимости контролировать работу топливной системы и её состояние, вам не обойтись без манометров для измерения давления топлива. Автомобилисту достаточно иметь в своём распоряжении один такой прибор. Только следует заранее определить, какой нужен и какой подойдёт для выполнения запланированных задач. Чтобы манометр для проверки давления в системе подачи топлива давал точные параметры при измерении, рекомендуется выбирать качественное приспособление. Если обратиться к продавцам, вы встретите огромное разнообразие моделей и производителей. Но основную роль будет играть конструкция и технические характеристики девайса. Все они делятся на 2 большие группы.

Аналоговые. Они же механические. Представлены в виде стрелки и измерительной шкалы. С их помощью пользователь видит, какое давление сейчас в топливной рампе. Конструкция у аналоговых приборов максимально простая, что даёт такое очевидное преимущество как надёжность. Если правильно разобраться в нюансах применения, отображаемые параметры будут максимально соответствовать реальному давлению в системе, то есть погрешность окажется незначительной. Но у механических приборов есть один недостаток. Это достаточно большой диапазон погрешности. Он особенно ярко проявляется, когда находится в руках неопытного автомобилиста. Но спрос на аналоговые манометры всё равно высокий. Во многом это можно объяснить низкой стоимостью.
Цифровые. Альтернативой для механических измерителей и более современным вариантом манометра является цифровой прибор. Он отличается более точными результатами, а также минимальной погрешностью. За такое удовольствие придётся заплатить несколько больше, чем за аналоговый вариант. Все данные при измерении отображаются на дисплее. При этом у пользователя есть возможность выбора между разными единицами измерения, что делает цифровой прибор более функциональным и универсальным. Корректность измерения напрямую зависит от класса точности

Тут важно грамотно выбрать прибор, который подойдёт именно для замеров давления в топливной автомобильной рампе.

Некоторые активно используют шинный манометр, то есть прибор, предназначенный для контроля давления в покрышках транспортного средства. Здесь ничего удивительного нет, поскольку устройства для измерения давления шин, масла и топлива функционируют по идентичному принципу. Но существуют определённые особенности, о которых следует обязательно знать, прежде чем покупать подобное якобы многофункциональное устройство. Чтобы замерить давление в рампе топливной системы автомобиля, предельные значения должны находиться на уровне 5-7 атмосфер. Если измеряется давление воздуха, то здесь интервал варьируется от 16 до 20 единиц. Если взять воздушный манометр, и подключить его к топливной рампе, то погрешность будет очень высокой. Прибор не сможет показать правильные параметры. А ведь тут играют роль даже десятые доли.

Выбирая себе устройство для измерения аналогового типа, обязательно убедитесь, что предлагаемая шкала окажется удобной для считывания информации. Иногда шрифт очень мелкий, либо шкала делится не совсем понятным и легко читаемым образом. При этом предел измерений должен составлять 5-6 атм. Если с моделью вы определились, то напоследок проверьте герметичность всех соединений

Это крайне важно, поскольку вам предстоит работать с топливом. Что же касается цифровых устройств, то здесь каждый для себя решает, стоит их покупать или нет

Их стоимость заметно выше механических или аналоговых манометров. И не всегда такие затраты себя оправдывают. Если финансовое состояние позволяет, и вам не жалко потратить эти деньги на манометр, смело покупайте. Причём лучше выбирать устройства от именитых брендов с высоким классом точности.

Источники

• http://LifanoVod.ru/kak-izmerit-davlenie-v-toplivnoj-rampe-kogda-neobxodimo-ego-proveryat/
• https://diagnozbibike.ru/kak-proverit-benzonasos/
• https://autobann.su/kak-proverit-davlenie-v-toplivnoi-rampe.html
• https://www.autoscaners.ru/catalogue/?catalogue_id=testers_fuel_pressure
• https://zen.yandex.ru/media/id/5beafefd84edee00aa843c51/kak-samostoiatelno-izmerit-davlenie-v-toplivnoi-rampe-avtomobilia-i-zachem-eto-nujno—5c195ae994ee4e00aadf0242
• https://studiofiring.ru/heating-system/check-of-pressure-in-a-fuel-stage-on-cars-of-vases-and-a-fret-with-an-injector-engine/
• https://avto-idea.ru/remont/kak-proverit-toplivnyy-nasos-v-avtomobile-svoimi-rukami/
• https://DriverTip.ru/zhizn/kak-vybrat-izgotovit-manometr-davleniya-topliva.html

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Снимаем рампу для чистки форсунок

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

Не качает бензонасос: причины

Если давление топлива оказалось ниже допустимого, а насос перестал работать, нужно разобрать в причинах почему бензонасос не качает топливо.

Если шума с насоса нет, то есть не включается при включении зажигания:

Нужно проверить питание 12 Вольт, массу на фишке бензонасоса. Если не срабатывает реле, подкинуть электронный блок управления «мозги». При отсутствии напряжения найти и устранить причину по электрической цепи автомобиля.

Далее если напряжение и масса есть, проверить целостность проводов внутри насоса, для этого нужно его демонтировать с бака и разобрать. Частым явлением на вазовских модулях бывает прогар фишки в корпусе бензонасоса. Тогда приходится менять и фишку и верхней разъем на корпусе модуля.

Если и тут все в порядке, но мотор не запускается, подключить к модулю 12 вольт от АКБ и проверить шум насоса. Если бензонасос не работает значит он умирает. Заменить моторчик бензонасоса.

Если топливный насос работает, но не качает бензин проверить:

1. Давление топлива в рампе
2. Забитость трубопровода, фильтров тонкой и грубой очистки.
3. Регулятор давления топлива на работоспособность. Находится на рампе или в модуле бензонасоса в баке.

Частым явлением бывает вода в баке, которая зимой превращается в лед. Соответственно насос работает, но не выдает требуемое давление.

Если электробензонасос, то работает, то не работает:

1. Разобрать модуль насоса
2. Посмотреть фишку на прогар контактов, как показано выше.
3. Проверить реле и контакты на мозгах.

Бываю случаи, когда бензонасос перестает работать на ходу. Это очень неприятная ситуация, особенно в городе, в потоке машин и в пробках.

Конфигурация топливопровода

Для эффективной работы ТНВД необходимо, чтобы его система высокого давления постоянно обеспечивалась топливом под давлением и без пузырьков воздуха Обычно в случае легковых автомобилей и легких грузовиков разница по высоте между топливным баком и деталями системы впрыска незначительна. Более того, топливопроводы не слишком длинные и имеют соответствующие внутренние диаметры. В результате этого топливоподающий насос в ТНВД достаточен для вытягивания топлива из топливного бака и для создания нужного давления внутри ТНВД.

В таких случаях когда разница по высоте между топ-ливным баком и ТНВД велика, а ТНВД велик и (или) топливо-провод между баком и насоссм слишком длинный, необходимо установить дополнительный насос Это помогает преодолеть сопротивления в топливопроводе и в топливном фильтре. В стационарных двигателях в основном используется подача топлива самотеком.
