Как тестером проверить датчик АБС на работоспособность

Его работоспособность можно проверить с помощью мультиметра. Для этого необходимо перевести мультиметр в положение «диод». Почему? Большинство датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы. То есть обычная прозвонка может привести к неправильным сведениям.

Его необходимо «прозвонить» в обоих направлениях. Обычно сопротивление датчика АБС составляет от нескольких сотен Ом до 2 килоОм.

Однако, прозвонка датчика непосредственно от его разъема не дает полной информации о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно часто такие неисправности встречаются для датчиков ABS задних колес, так как длина кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В процессе ремонта систем ABS имеются случаи до трех переломов либо протираний кабелей датчиков антиблокировочной системы.

Для того, чтобы проверить датчик от блока управления ABS, необходимо найти в справочниках либо Интернете распиновку (подключение) разъема. Далее следует отсоединить разъем от блока и прозвонить датчики АБС непосредственно от контактов разъема, как показано на примере:

Если в результате проверки мультиметром датчик АБС прозванивается в одном или обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он выполнен в виде катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет большое количество (до нескольких тысяч) витков очень тонкого изолированного провода.

Часто внутрь датчика попадает влага, а это весьма вероятно, так как он расположен в наиболее подверженной коррозии зоне в непосредственной близости колес. Вода, особенно солевой раствор, могут вызвать межвитковые замыкания. В таком случае сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз. Это приводит к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Очень часто в процессе эксплуатации, особенно после замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. Компьютерная диагностика показывает отсутствие сигнала датчика АБС, например, правого переднего колеса.

Владелец производит его замену, основываясь на показания диагностики, но система ABS остается все равно неисправной. Иногда после удаления ошибки сканером, лампочка неисправности потухает, но стоит проехать несколько сотен метров, произвести пару торможений, загорается вновь.

Здесь дело не в датчике, а в конструктивных особенностях формирования сигнала (индуцирования) датчика вращения колес.

Не работает АБС: датчик ABS и его проверка

Топливный насос автомобиля: назначение виды принцип работы диагностика и замена

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Проверка на Ford Focus 2

Диагностика и замена датчика кислорода своими руками

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Распиновка разъемов автомагнитол

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Принцип работы АБС на автомобиле

Диагностика и замена датчика массового расхода воздуха ваз 2110

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Устройство ABS

Антиблокировочное устройство состоит из несколько узлов:

Измерителей скорости (ускорения, замедления);
Управляющих магнитных заслонок, входящих в состав модулятора давления и размещённых в магистрали системы торможения;
Электронной системы контроля и управления.

Импульсы от датчиков поступают в контрольный блок. При непредвиденном снижении скорости или полной остановке (блокировке) какого-либо колеса блок посылает команду нужной заслонке, понижающей давление жидкости, которая поступает в суппорт. Таким образом тормозные колодки ослабевают, и колесо возобновляет движение. При выравнивании скорости колеса с остальными клапан закрывается, и давление во всей системе выравнивается.

Общий вид системы ABS в автомобиле

На новых автомобилях процесс срабатывания антиблокировочной системы доходит до 20 раз в секунду.

В состав ABS некоторых транспортных средств входит насос, в функцию которого входит быстрое повышение давления на нужном участке магистрали до нормы.

По количеству клапанов и датчиков устройство разделяют на:

Одноканальное. Датчик расположен в районе дифференциала на заднем мосту. В случае остановки даже одного колеса клапан понижает давление на всей магистрали. Встречается только на старых автомобилях.
Двухканальное. Два датчика расположены на переднем и заднем колёсах по диагонали. К магистрали каждого моста подключены по одному клапану. В автомобилях выпущенных по современным стандартам не применяется.
Трёхканальное. Измерители скорости расположены на передних колёсах и дифференциале заднего моста. К каждому привязан отдельный клапан. Применяется в бюджетных заднеприводных моделях.
Четырёхканальное. Каждое колесо оснащено датчиком и скорость его вращения регулируется отдельным клапаном. Устанавливается на современных автомобилях.

Как проверить датчик АБС

Контролировать исправность датчика скорости можно, обратившись к специалистам автосервиса, или самостоятельно:

Без специальных приборов;
Мультиметром;
Осцилографом.

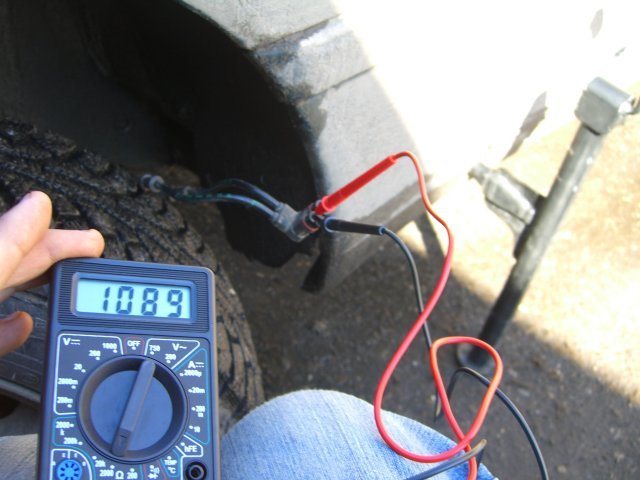

Тестером (мультиметром)

Кроме измерительного прибора понадобится описание функционала данной модели. Последовательность выполняемых работ:

Автомобиль устанавливают площадке с ровным, однородным покрытием, зафиксировав его положение.
Колесо демонтируют для свободного доступа к датчику.
Штекер, используемый для соединения, отключают от общей проводки и очищают от грязи. Штекера задних колёс находятся в задней части салона. Чтобы обеспечить беспрепятственный доступ к ним нужно убрать подушку заднего сиденья и отодвинуть ковролин с шумоизоляционными матами.
Проводят визуальный осмотр соединительных проводов на отсутствие потёртостей, разрывов и нарушение изоляции.
Мультиметр выставляют в режим омметра.
Контакты датчика соединяют с щупами прибора и проводят замер сопротивления. Норму показаний можно посмотреть в инструкции. Если справочник отсутствует, то за норму принимают показания от 0,5 до 2 кОм.
Жгут проводов необходимо прозвонить, для того чтобы исключить возможность короткого замыкания.
Чтобы подтвердить работоспособность датчика прокручивают колесо и контролируют данные с устройства. Показания сопротивления меняются по мере увеличения или снижения скорости вращения.
Переводят прибор в режим вольтметра.
При движении колеса со скоростью 1 об/сек напряжение должно быть 0,25-0,5 В. При увеличении скорости вращения напряжение должно повышаться.
Соблюдая поэтапность, проверяют остальные датчики.

Сопротивление от 0,5 до 2 кОм на клеммах датчика АБС считается оптимальным

По замеренным показателям сопротивления определяют работоспособность датчиков:

Показатель снижен по сравнению с нормой — датчик неисправен;
Сопротивление стремится или соответствует нулю — межвитковое замыкание в катушке индукции;
Смена данных сопротивления при сгибании жгута проводки — повреждение жил провода;
Сопротивление стремится к бесконечности — обрыв провода в жгуте или индукционной катушке датчика.

Перед проверкой проводки на целостность необходимо узнать распиновку штекера модуля управления. После этого :

Размыкают соединения датчиков и блока управления;
Согласно распиновке поочерёдно прозванивают все жгуты проводов.

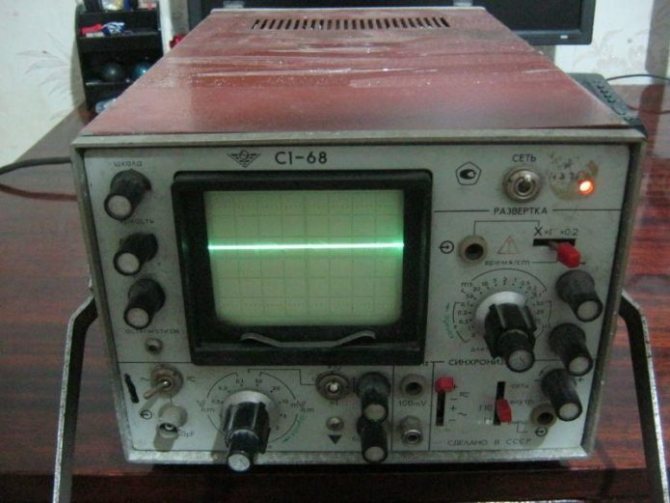

Осциллографом

Отсоединяют разъём устройства и очищают его от грязи.
Осцилограф через пины подключают к датчику.
Ступицу прокручивают со скоростью 2-3 об/сек.
Фиксируют график смены сигнала.
По той же схеме проверяют датчик на другой стороне оси.

Осциллограф даёт наиболее полную картину работы датчика антиблокировочной системы

Датчики исправны, если:

Зафиксированные амплитуды колебания сигналов на датчиках одной оси идентичные;
Кривая графика равномерная, без видимых отклонений;
Высота амплитуды стабильная и не превышает 0,5 В.

Без приборов

Корректную работу датчика можно определить по наличию магнитного поля. Для чего любой предмет изготовленный из стали прикладывают к корпусу датчика. Во время включения зажигания он должен притягиваться.

Кроме того необходимо осмотреть корпус датчика на предмет его целостности. На проводке не должны наблюдаться потёртости, разрывы изоляции, окислы. Соединительный штекер датчика должен быть чистым, контакты не окислены.

Датчики ABS

Одни датчики скорости работают по принципу, основанному на магниторезистивном эффекте. Другие – на эффекте Холла. Есть пассивные и активные их разновидности.

Пассивные датчики отличаются большими размерами, начинают регистрировать показания, только по достижении 5 – 7 км/ч. Они менее подвержены износу, а загрязнения не создают помехи (в силу особенности конструкции).

Активные аналоги появились в конце прошлого века, в 90-х годах. Работа основана на свойствах полупроводниковых диодов, которые меняют направление тока, под воздействием магнитного поля. Это магниторезистивные датчики. Есть датчики Холла, основанные на явлении возникновения тока в, помещенном в магнитное поле, сопротивлении.

В обоих случаях, источник магнитного поля (кольцо), закрепляется на ступице и движется вместе с ней. В первом случае, изменения поля приводят к изменению направления электронов, изменяя соответствующее значение сопротивления. Это и передается в ЭБУ.

Во втором варианте, изменяющееся магнитное поле, перемещает электроны в один конец проводника, формируется постоянное напряжение, которое передается в ЭБУ. Существенным недостатком является подверженность помехам.

Факторы, провоцирующие различные неполадки в датчиках:

— слабое противостояние магнитного поля различным помехам

— установочное место способствует сильному загрязнению

— механическое влияние движения колес – колебания, вибрации, удары и прочее.

Проверка работоспособности элементов АБС

Проверка датчика ABS тестером

Несложным способом диагностики неисправностей в системе является проверка датчика АБС тестером. Тестер (мультиметр) представляет собой прибор, позволяющий измерить силу тока, напряжение в сети и сопротивление. Он позволяет найти место обрыва провода – одну из распространенных причин неполадок в работе антиблокировочной системы. Рассмотрим, как проверить датчик АБС тестером. Помимо мультиметра нам понадобятся ПИНы (провода со специальными разъемами) и инструкция по ремонту конкретного автомобиля. Целью проверки является замер сопротивлений в цепи системы. Для этого необходимо поднять машину домкратом или вывесить ее на подъёмнике и снять колесо, чтоб оно не препятствовало доступу к проверяемому устройству. Дальнейшая проверка датчика АБС мультиметром предполагает следующие действия:

Снять с блока управления крышку, отсоединить разъемы контроллеров.
Подключить ПИН к мультиметру и контактному гнезду проверяемого датчика. Обычно разъёмы датчиков задних колес располагаются под сиденьями автомобиля внутри салона.
Выставить тестер в режим «Омметр» и измерить сопротивление цепи на контактах устройства. Допустимые параметры смотрим в инструкции по ремонту Вашей машины. Там же можно узнать, как проверить какой датчик AБС не работает. Необходимо полностью прозвонить проводку антиблокировочных датчиков на предмет короткого замыкания.
Прокрутить колесо вручную назад и вперед, одновременно измеряя сопротивление. При этом показания мультиметра должны меняться вместе с изменением скорости вращения колеса.
Переключить тестер в другой режим – режим «Вольтметра». Измерить напряжение на датчике, при этом также прокручивая рукой колесо. Напряжение в интервале 0,25-1,3 Вольт является оптимальным.

Демонтаж датчика ABS

Это мы рассмотрели последовательность как прозвонить датчик АБС тестером. Затем надо правильно интерпретировать результаты. Показания тестера должны соответствовать тем данным, которые обозначены в инструкции по ремонту Вашего автомобиля. Если сопротивление в цепи ниже минимально допустимого заводского значения, то это свидетельствует о неисправности датчика. Если сопротивление колеблется около нуля – признак короткого замыкания. Скачущее сопротивление является признаком нарушения целостности контактов внутри проводки. Если же показания на мультиметре отсутствуют – это обрыв провода. Зная, как проверить датчик AБС на работоспособность, несложно потом устранить саму неисправность. Если проблемой является само устройство, то его необходимо полностью заменить на новое. Если же обнаружены нарушения внутри проводки, то их можно легко устранить с помощью простого паяльника, тщательно замотав запаянные участки изоляционным материалом. Опытный водитель должен знать, как проверить датчик abs тестером, потому что эти несложные диагностические манипуляции позволят вовремя выявить неисправности в тормозной системе Вашего автомобиля и повысят его уровень безопасной эксплуатации.

Диагностика датчика ABS своими руками

Самая сложная в проверке и дорогая часть ABS – контрольный блок. Однако и проблем с ней возникает реже. Предохранительное реле защищает его от скачков, значительных спадов и перепадов напряжения тока от аккумулятора.

А вот датчики колес – наиболее уязвимое звено ABS. Это связано с их местонахождением. Они установлены возле подвижных элементов (полуоси и ступицы), подвергаются воздействию с их стороны. Провокаторами возникновения неисправностей в них, вплоть до полного выхода из строя, становятся, легко проникающая, грязь и расширяющийся люфт в подшипниках.

Нужно запастись мультиметром, тестером, пайкой.

Осмотр проводят поэтапно, переходя от простого к более сложному.

Демонтаж датчика

Чистка от загрязнений. Используют керосин или «белый» спирт

Особое внимание надо обращать на зубцы ступицы колеса, с которых прибор считывает обороты. Они быстро забиваются грязью, что искажает данные датчика, как следствие, ступору ABS

Прочистить и сам датчик.
Замерить сопротивление детали и сравнить с, заложенным производителем, нормативом. Его найдите в справочнике или узнайте у продавца.
Нужно замерить напряжение при вращающемся колесе. Приподнимите автомобиль на домкрате, освободите колесо для свободной раскрутки. Подсоединить мультиметр, вращая колесо, снять показания изменения напряжения. Сравнить с данными справочника.
Переходите к подшипникам. Прокрутить его несколько раз. Проверить легкость скольжения, определить исправность сенсора мультиметром. Все тщательно очистить.
Теперь надо посмотреть реле, если до этого этапа поломок не выявлено. На нем имеется пластиковая крышка, а под ней установлен предохранитель. Его то, в первую очередь, нужно проверить и заменить.

Для проверки реле надо:

Разъединить его с разъемом блока;
Мультиметром подсоединяетесь к первому и второму контакту разъема (всего в разъеме 25 пронумерованных контактов);
Включить зажигание. Измеритель должен выдать 20В электрического тока бортовой сети;
Если напряжение отсутствует, проверить целостность соединения контакта №2 с «массой» кузова, минусовым щупом. При условии, что предохранитель цел;
Само реле отсоединить и подключить его пины №5 и №6 непосредственно к аккумулятору. Исправная деталь начнет щелкать.

Кстати, тестер переведите в состояние «диод», так как в схему датчика включены защитные диоды. Простой замер может не выявить искажения.

— на изоляции – более 20Ом

— передняя ножка – 7 – 25Ом

— задняя ножка – 6 – 24Ом

Выявленная поломка датчика, означает только одно – его надо заменить. Ремонту он не подлежит.

Неисправности

Датчики первой конструкции ломаются редко – в них выходить из строя практически нечему. Среди причин неисправности – повреждение проводки, неквалифицированный ремонт, механические повреждения в случае ДТП. Ремонту элементы не поддаются, и проблему можно решить только заменой датчика АБС. На “Ниссане” поступают именно так.

Датчики могут выходить из строя по причине сильных магнитных полей, но эта проблема может быть на специальном транспорте, а на городских легковых авто она исключается.

Некорректная работа может быть из-за люфта подшипников, на которых установлены импульсные кольца. Также кольцо может сломаться. Если датчик вышел из строя, то чаще всего специалисты рекомендуют замену датчиков АБС колес.

Принцип работы АБС на автомобиле

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

Датчик аккуратно снимают со ступицы. Закисший крепёжный болт откручивают, предварительно обработав жидкостью WD40.
Защитный корпус катушки распиливают пилкой, стараясь не повредить обмотку.
С обмотки ножом снимают защитную плёнку.
Повреждённый провод сматывают с катушки. Ферритовый сердечник формой напоминает катушку для ниток.
Для новой обмотки можно использовать медную проволоку от катушек РЭС-8. Проволоку наматывают, чтобы она не выступала за габариты сердечника.
Замеряют сопротивление новой катушки. Оно должно совпадать с параметром исправного датчика, расположенного на другой стороне оси. Понижают значение путём отматывания нескольких витков проволоки с катушки. Для повышения сопротивления придётся заново наматывать проволоку большей длины. Фиксируют проволоку клейкой лентой или скотчем.
К концам обмотки припаивают провода, желательно многожильные, для соединения катушки со жгутом.
Катушку помещают в старый корпус. Если он повреждён, то катушку заливают эпоксидной смолой, предварительно расположив её в центре корпуса от конденсатора. Необходимо заполнить клеем весь промежуток между катушкой и стенками конденсатора, чтобы не образовались воздушные пустоты. После затвердения смолы корпус удаляют.
Крепление датчика фиксируют эпоксидной смолой. Ею же обрабатывают возникшие трещины и пустоты.
Корпус доводят до необходимых размеров при помощи напильника и наждачной бумаги.
Отремонтированный датчик устанавливают на штатное место. Зазор между наконечником и зубчатым ротором при помощи прокладок выставляют в пределах 0,9-1,1 мм.

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Частые проблемы с ABS

Даже полный выход из строя ABS, не становится причиной остановки двигателя. Машина просто переходит на обычный тормозной режим. Однако перед этим, система подаст некие сигналы своей «болезни».

Загорается индикатор на панели приборов. Он должен потухнуть через несколько секунд, после старта. Если этого не происходит, значит, с датчиком случилась беда. В иных ситуациях, индикатор загорается только во время движения, при том, на малых скоростях – 20 – 25км/час. Не мешает, сначала проверить колеса, на предмет одинакового давления в шинах, синхронной изношенности протектора, одинакового размера всех четырех покрышек.

Из множества причин возникновения проблем с системой, можно выделить самые распространенные, с которыми в состоянии справиться самостоятельно любой автолюбитель (если руки растут откуда надо):

Самодиагностика выводит ошибку, не выдаются изменения угловых скоростей, функция ABS отключается. Тому причиной служит неполадки в блоке и размыкание цепи датчика ( обрыв, отход контакта, замыкание)
После нахождения ошибки, выявляется поломка датчика колес. Однако система продолжает работать. Проблемы с проводкой этих датчиков, обычно выражаются в окислении проводов и контактов, прерывистое поступление питания и замыкание «массы».
Самопроизвольные кратковременные торможения, сведения об угловом ускорении не поступают. Такое случается, когда установлены шины разных степеней изношенности, давление в них разное, стертость протекторов неодинаковая.
ABS не включается вообще. Причин несколько: повреждение насоса, износ ступичных подшипников, повреждение датчика (его ротора), обрыв его провода или образование люфта, поломки решеток и сепараторов подшипников.

Замена датчика ABS

К передним устройствам можно подойти как снизу, так и из-под капота, а задние датчики доступны только снизу.

Подготовьте следующие предметы: домкрат, молоток, ключ, рожковые ключи 28, 32, торцевые ключи, тестер, очиститель.

Застопорить автомобиль ручным тормозом;
Разомкнуть соединение с аккумулятором;
Открыть доступ к датчику (например, на заднем колесе): снять сиденье, порог и утеплитель, оттянуть отделку, согнуть фиксаторы

Нажать на замок и отсоединить датчик;
Домкратом поднять авто на пару сантиметров, снять покрышку;
Обработать очистителем крепление датчика, осторожно выкрутить винты и снять прибор;
Поставить на его место новую деталь и закрепить;
Подсоединить к проводу, ведущему в салон;
Поставить обратно колесо;
Проверить зазор между датчиком и магнитной гребенкой. Он не должен превышать 1 мм, чтобы избежать попадания грязи;
Проверить тестером наличие напряжения;
Включить в разъем, соединить аккумулятор, снять с домкрата, поставить сиденья

Но перед этим, включите зажигание и проверьте индикацию.

С передними датчиками гораздо легче справиться.

По окончании работ, устройте тестовую поездку. На прямом участке, немного нарастив скорость (до 40 км/ч), и резко затормозить. Вибрация и звук колодок оповестят об удачной замене детали.

Не забывайте проводить плановые проверки и диагностику датчиков ABS на ошибки.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в рамках диагностики системы ABS следует учитывать целый ряд возможных нюансов

Прежде всего, важно понимать, что даже если сканер выдает неисправность датчика, замена выполняется в последнюю очередь

На начальном этапе следует отдельно проверять проводку, а также зазоры между индуцирующим кольцом и наконечником, состояние указанных элементов системы и т.д. Также важно обращать внимание на то, в каком состоянии находятся и другие детали, установленные рядом с датчиками ABS. Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS

Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле

При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле

Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле.
