Как я сам прочищаю форсунки омывателя от известковых пробок

BDC: Контроллер Body Domain

Body Domain Controller (BDC), среди прочего, активирует следующие функции:

• Стеклоочиститель / -омыватель впереди
• Стеклоочиститель / -омыватель сзади
• Система омывателей фар
• Система обогрева форсунок стеклоомывателя

В блоке предохранителей контроллера Body Domain Controller (BDC) встроен предохранитель для стеклоочистителя.

Body Domain Controller (BDC) на примере пакета обновлений 2015

Body Domain Controller (BDC) на примере пакета обновлений 2018

Методы очистки

Теперь о том, как прочистить омывательные форсунки лобового стекла. Существует множество методов, которые придумали народные умельцы. Они эффективные и простые в реализации.

Я вам расскажу несколько методов. А вы уже сами для себя решите, по какому пути пойти.

1. Применение компрессора. Считается наиболее полезным и быстрым методом очистки. Но только вам обязательно потребуется сам компрессор. Покупать его ради того, чтобы прочистить устройство, не стоит. Шланг компрессора подводится к соплу форсунки и включается подача воздуха. Буквально 30 секунд хватит, чтобы выдуть всю грязь.
2. Обычный медицинский шприц. По эффективности он уступает компрессору, но зато расходные материалы и инструменты стоят копейки. В шприц заливается вода с небольшим количеством лимонной кислоты. Все шланги от форсунки отключаются. Лучше заранее почитать в руководстве по эксплуатации своего авто, как снять на нем распылитель. Особенностью метода является то, что шприц вставляется там, где вода выходит, а не входит. То есть с обратной стороны форсунки. Так промывка будет более эффективной.
3. Простая булавка. Некоторые считают, что применять булавки и иголки не стоит, поскольку ими можно повредить распылитель омывателя стекла. Ну не знаю. Много раз пользовался данной методикой и проблем не случалось. Тут главное быть аккуратным. Учтите, что булавки избавляют только от небольших загрязнений. Такой себе дорожный метод, когда под рукой нет компрессора или хотя бы шприца с лимонной кислотой. Булавка или игла вставляется в сопло и аккуратно расковыривается грязь. Вычищаются только те загрязнения, которые скопились около сопла. Глубже лезть не стоит.
4. Моющее и чистящее средство. Метод эффективный, но потребует достаточно много времени, если сравнивать с остальными способами. Снимите форсунку, поместите ее в емкость с водой и чистящим средством. Иногда достаточно подержать распылитель там несколько минут. Но после этого промывать все равно придется. Шприцем или компрессором, решайте сами.

Как видите, с чисткой распылителей омывателя лобового стекла особых проблем не возникает. Процедура простая, вне зависимости от выбранного вами метода.

Учитывайте, что панацеей чистка не является. В некоторых случаях форсунки могут износиться и окончательно выйти из строя. Тогда единственным выходом будет их полная замена. Хорошо хоть стоят они немного.

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

• прогреванием мотора;
• пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

Если вас интересует информация о том, как изготавливается незамерзайка своими руками, читайте материал нашего специалиста.

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Замена форсунок омывателя лобового стекла

Хороший обзор во время движения – это главное условие безопасности. В плохую погоду, когда остекление заливает дождём и грязью или летом, когда сбитые насекомые лепятся всплошную, обзор обеспечивает система очистки лобового стекла. При этом не последнюю роль играет омыватель и в частности, форсунки. От того насколько они эффективно работают, зависит качество очистки остекления. Как и любая другая деталь, форсунки со временем выходят из строя, и их приходится либо чистить или заменять новыми. Сразу возникает вопрос, какие покупать форсунки, те, которые ранее были установлены или новые, более эффективные?

Какие выбрать форсунки омывателя?

Ранее на автомобилях устанавливались форсунки струйного типа. Они разбрызгивали жидкость на стекло струёй, направленной в одну точку. На современных моделях машин используются веерные форсунки омывателя лобового стекла. Их основное конструктивное отличие от струйных устройств в количестве сопел. Плюс к этому диаметр отверстий по сравнению со струйными форсунками меньше. За счёт этого разбрызгивание жидкости происходит под большим давлением веером. При этом сразу покрывается значительная площадь лобового стекла.

Сегодня наиболее востребованными и надёжными считают форсунки веерного типа торговых марок Volvo и Toyota. Если у вас автомобиль старой модели, на котором установлены струйные жиклёры, рекомендуется замена форсунок омывателя лобового стекла устройствами веерного типа. Для этого придётся выполнить небольшие доработки. Однако это вполне будет оправдано.

Самостоятельная замена форсунок омывателя лобового стекла

Для замены форсунок омывателя в первую очередь необходимо снять старые жиклёры. Сначала следует открыть капот и отсоединить шланги подвода жидкости к форсункам. Затем аккуратно надавите на форсунку с внутренней стороны капота, она должна легко выйти вверх. Если этого не происходит, подденьте форсунку тонкой отвёрткой с внешней стороны и извлеките её.

Установку новых форсунок произведите в обратной последовательности. Перед этим внимательно посмотрите штатное отверстие для форсунки и конструкцию самого жиклёра. Возможно, потребуется подстройка по высоте. В таких случаях рекомендуется снизу форсунки подложить уплотнитель.

Чистка форсунок омывателя

Если форсунки омывателя работают плохо, что заметно по качеству струи, возможно, они засорились. В этом случае необходимо их почистить. Для этого вам понадобится компрессор, булавка (иголка или тонкая струна), большой шприц, вода и мыло.

Сначала убедитесь в том, что причина неполадок действительно в засорении форсунок. Проверьте наличие воды в бачке. Если вода есть, снимете шланги подвода жидкости к форсункам и включите омыватель. Хорошая струя воды из трубок будет свидетельствовать об исправном состоянии остальной системы. Значит, действительно проблема в форсунках.

• Чистка компрессором. Для начала отсоединяем шланг подвода жидкости и хорошо промываем форсунку мыльной водой от грязи и мусора. После этого вставьте в сопло форсунки шланг от компрессора и продуйте.
• Промывка шприцом. Набираем воду в шприц и промываем струёй сопло жиклёра в обратном направлении. Грязь должна вылиться вместе с водой.
• Чистка булавкой. Иголкой, булавкой или тонкой струной прочистите входящее и выходное отверстие форсунки насколько это возможно. После этого промойте сопло водой с помощью шприца.

Если в результате чистки отверстий работоспособность форсунок не восстановилась, придётся их снять и замочить на ночь в мыльном растворе. После этого необходимо повторить чистку с промывкой, как указано выше.

Если на вашем автомобиле установлены форсунки разборной конструкции, их можно разобрать и почистить. Для этого снимаем концевую втулку и извлекаем шарик с пружиной. Всё хорошо чистим и промываем. Затем производим сборку в обратном порядке.

• Перед промывкой форсунки в обязательном порядке необходимо предварительно отсоединить шланг подвода жидкости. В противном случае мусор попадёт в систему, что приведёт к выходу их строя других элементов или к повторному засорению жиклёров.
• Использовать острые металлические предметы (булавки, иголки или струны) нужно аккуратно. Избегайте повреждения калиброванных отверстий, что может привести к выходу из строя форсунки. Особенно это актуально при чистке тех жиклёров, в конструкции которых предусмотрены шариковые распылители.
• Если засорение форсунок происходит регулярно, проверьте наличие мусора в бачке для омывающей жидкости. После чистки форсунок рекомендуется промыть всю систему.

Как прочистить форсунки омывателя лобового стекла

Июль 10th, 2015 Admin

Давайте немного пофантазируем и представим себе следующую ситуацию: вот вы едите по дороге, на улице ранняя весна, всё в грязи и вам то и дело приходится очищать стекло не только с помощью дворников, но и жидкости. И тут внезапно она перестаёт распыляться из одного сопла или сразу из двух. Продолжать движение нельзя – обзорность ужасная.

Что же делать в такой ситуации? Выход один – попробовать устранить неисправность своими руками. Прочитав статью, вы узнаете, как прочистить форсунки омывателя лобового стекла.

Инструменты, которые вам понадобится

• Баллончик сжатого воздуха;
• Небольшая отвёртка;
• Пассатижи или плоскогубцы (главное, чтобы у них были заострённые концы);
• Стеклоомывательная жидкость.

Полезные советы

Баллончик сжатого воздуха продаётся в комплекте с длинной трубочкой. Она тонкая и превосходно подходит по диаметру к соплам форсунок, в результате чего их очень просто продувать с её помощью.

Предупреждения

• Внимательно прочитайте на корпусе баллончика, в каком положении его надо держать. В случае пренебрежения этим правилом баллончик просто не будет работать.
• Если вы переусердствуйте и будете продувать сопло слишком большим напором воздуха, то трубочка, что идёт к форсунке, может отсоединиться. Поставить её обратно не составит труда: откройте капот, снимите шумоизоляцию, найдите трубочку и возвратите её на место. При возникновении сложностей посмотрите, как стоит трубочка на другой форсунке, и вам сразу станет понятно, что делать.

Как прочистить форсунки стеклоомывателя:

1) Загляните под капот и оцените степень наполненности бачка с «омывайкой». Если жидкости недостаточно, долейте до нормального уровня.

2) Определите забившееся сопло.

3) Берите баллончик, присоедините к нему трубку. Приставьте трубку к соплу и начинайте его продувать. Как только в бачке начнётся бурление жидкости, прекращайте процедуру.

4) Проверьте, получилось ли у вас устранить проблему (задействуйте стеклоомыватель). В большинстве случаев всё будет работать в нормальном режиме.

5) Никакого эффекта? Берите отвёртку и пассатижи, снимайте трубочку с форсунки. Вполне возможно, что форсунка сломалась, и вам следует её заменить. Отправляясь в автомагазин за новой деталью, не забудьте взять старую – она послужит образцом, чтобы вы не ошиблись при покупке. Затем поставьте приобретённую деталь на место и присоедините к ней трубочку. Повторите шаг 4.

6) Иногда бывает, что всё дело в сопле, но сжатым воздухом удалить засор не получается. Тогда его придётся устранять механическим путём – с помощью гитарной струны или тонкой иголки.

7) В качестве крайней меры можно прибегнуть к продуванию форсунки с помощью своих лёгких. Снимите её и тщательно вымойте с мылом, чтобы в ней не осталось стеклоомывательной жидкости. Далее наберите в рот воды, крепко прижмите форсунку к губам и изо всех сил дуньте в неё водой в направлении, обратном тому, в котором по ней течёт жидкость. Затем промойте сопла напрямую. При желании повторите несколько раз. В случае успеха всё будет работать с невероятной эффективностью – как на новой машине.

Если статья понравилась, делимся в соцсетях и оставляем комментарии!

Как определить проблему и что нужно для ее устранения

Когда форсунки начинают работать гораздо хуже, чем это было раньше – при этом сильно снижается напор струи или же она вовсе отсутствует – вполне возможно, что в них попросту попала грязь. В подобном случае их следует прочистить, сделать это вполне возможно самостоятельно. Для этого нужно приготовить:

• Компрессор;
• Булавку или что-то подобное;

• Шприц, желательно большого объема;
• Обычную воду;
• Мыло.

Но перед тем, как приступать к собственноручной прочистке форсунок омывателя лобового стекла автомобиля, необходимо убедиться, что проблема кроется именно в засорении.

Сразу же нужно проверить наличие воды в бачке омывателя.

Если ее есть достаточное количество, следует снять шланги, подводящие жидкость к форсункам, и после этого включить омыватель. Если со снятых шлангов бьет достаточно сильная струя воды – система очистки стекол функционирует нормально, и проблема действительно заключается в засорении форсунок.

Использование готовых химикатов или лимонной кислоты

В магазинах автохимии можно найти различные специализированные средства, основное назначение которых устранение таких плотных кальциевых образований и очистка системы омывания лобового стекла. Несмотря на свою эффективность, подобные средства всё же не получили большого распространения на рынке, что объясняется их дороговизной. Поэтому не стоит удивляться тому факту, что многие автовладельцы по старинке используют подручные средства, тем более что они полностью безопасны и эффективны.

Одним из таких проверенных временем народных рецептов очистки бачка омывателя и всей системы является лимонная кислота. Стоимость лимонки минимальна, при этом при условии соблюдения предельно-допустимых дозировок можно полностью устранить налёт, вернув первоначальную эластичность патрубкам. Использование такого химиката позволяет устранить загрязнения с форсунок распылителей, которые снова качественно омывают лобовое стекло, обеспечивая его полную очистку.

Лимонная кислота эффективно расщепляет различные твердые отложения, это недорогое и полностью безопасное в использовании средство. Всё, что необходимо будет сделать, это добавить небольшое количество лимонки в воду в бачке расширения, после чего следует слегка побрызгать водой на стёкла, чтобы очищающий раствор попал во все трубки и распылительные форсунки. Нужно будет дать поработать несколько дней такой жидкости, чего будет достаточно для полного удаления имеющегося налета.

Несомненным преимуществом использования такой лимонной кислоты является её минимальная агрессивность, что исключает вероятность повреждения лакокрасочного покрытия при повышенной концентрации раствора. Однако помните, что использовать чистую лимонку для такой очистки всё же не следует, поэтому её в обязательном порядке разводят водой, как минимум в консистенции один к одному.

В качестве альтернативы лимонной кислоты можно использовать Кока-колу, которая не содержит сахара. В ее составе имеется небольшое количество ортофосфорной кислоты, которая отлично удаляет все плотные отложения и очищает бачок омывающей жидкости. Хватит буквально полулитровой бутылки Кока-колы, чтобы полностью устранить имеющийся налет. Такой сервис следует проводить не реже одного раза в год.

Подведём итоги

В процессе эксплуатации автомобиля в системе омывания стекол на патрубках и форсунках появляется небольшой плотный налет, который существенно снижает проходимость, делает трубки ломкими, и, в конечном счете, приводит к необходимости замены помпы и дорогих распылителей. Чтобы избежать подобных проблем необходимо ежегодно выполнять очистку бачка омывателя, для чего в него заливают раствор лимонной кислоты, Coca-Cola или различные покупные специализированные очищающие составы.

13.08.2019

Основные причины отказа омывателя и способы ремонта

Можно выделить три основных момента, из-за которых может не подаваться жидкость на лобовое стекло.

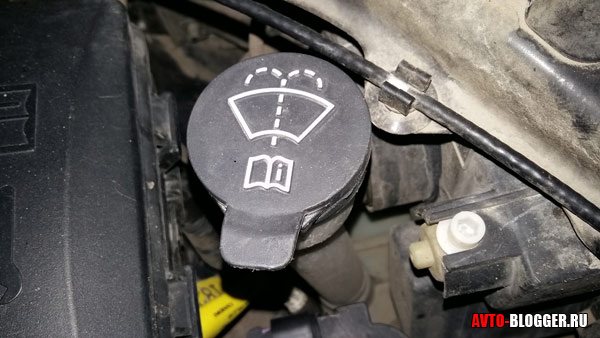

Омыватель может не функционировать из-за банального отсутствия жидкости в резервуаре

1 причина. Забывчивость или халатность самого водителя

Омыватель может не функционировать из-за банального отсутствия жидкости в резервуаре. Решается эта проблема просто: покупается жидкость для стекла и заливается в бачок. В большинстве авто он расположен под капотом, где именно, лучше уточнить в технической документации по обслуживанию транспортного средства. Каждая марка автомобиля имеет свои конструкторские решения.

«Незамерзайка» устойчива к низким температурам, но порог замерзания у каждой свой

В зимнее время омыватель может не работать по причине замерзания жидкости в резервуаре. На зиму лучше заливать «незамерзайку». Она устойчива к низким температурам. Устранить такую неполадку также несложно. Достаточно загнать автомобиль в тёплое помещение на несколько часов или прогреть двигатель до рабочей температуры. Тепло от мотора растопит воду. Её лучше всего откачать из бачка и залить зимний омыватель.

2 причина. Механические повреждения в системе очистки стекла

Основные факторы могут быть такими:

• отсоединение или разрыв трубки, по которой поступает жидкость на распылители;
• шланг на пути от бачка к форсункам пережат другими деталями кузова;
• негерметичность резервуара, в нём может быть трещина и через неё вытекает омыватель;
• засорение распылителей.

Замена форсунок может устранить технические неполадки

Механические неполадки устраняются путём замены шлангов, бачка или форсунок на капоте. Последние можно попробовать прочистить тонкой иглой. Такой ремонт системы очистки лобового стекла под силу каждому автолюбителю.

3 причина. Неисправность в электрической части

Такие неполадки можно назвать самыми сложными, но некоторые также можно исправить своими руками, без обращения на станцию технического обслуживания автомобилей.

Поломки по электрической части могут быть такими:

• перегорел предохранитель системы;
• плохой контакт на разъёме насоса, который качает жидкость;
• выход из строя электрического моторчика в насосе.

Проверку неисправностей с электрическими цепями надо начинать с предохранителя. Согласно руководству по эксплуатации автомобиля, надо найти, где расположен блок предохранителей. На обратной стороне блока есть схема их расположения. По ней находим нужный предохранитель, проверяем его и при необходимости проводим замену.

Если с предохранителем всё в порядке, а омыватель не работает, идём дальше, проверяем напряжение на разъёме электронасоса. Отсоединяем фишку и с помощью вольтметра проверяем наличие 12 вольт при включённой кнопке омывателя. Отсутствие напряжения указывает на то, что надо искать обрыв в проводке от кнопки включения до разъёма.

Если после проверки проводки и контактов омыватель не работает, то, скорее всего, проблема в самом моторчике. Его следует заменить. Насос подачи жидкости выходит из строя нечасто, но если это случилось в дороге, то провести такой ремонт будет сложно. В этой ситуации лучше обратиться в ближайшую автомастерскую.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

• форсунки;
• насос (моторчик);
• бачок с омывающей жидкостью.

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Не принципиально важно, какой у вас автомобиль. Это может быть Приора, Хендай Акцент, какая-нибудь Мазда или Тойота

У всех моторчик омывателя работает по одинаковому принципу. Хотя устройство, характеристики и внешний вид могут отличаться.

Насосы подают воду или омывающую жидкость. Если стеклоомыватель не работает, вероятнее всего сломался бачок или сами форсунки. Их можно поменять или самостоятельно отремонтировать.

Если ломается насос, здесь задача немного сложнее

Важно сразу же выявить проблему и устранить поломку. Ездить на машине, да еще и в плохую погоду, когда не работает стеклоочиститель, опасно

Причины неисправностей

Не спешите во всем винить мотор. Он может работать, а стеклоочиститель не функционирует по другим причинам.

Рассмотрим ключевые причины, из-за которых перестают выполнять свою работу наши с вами дворники.

• Засорение фильтра или жиклера. Частая поломка. Особенно для тех, кто вместо специальной омывательной жидкости использует воду из-под крана. Для решения проблемы нужно демонтировать устройства и промыть систему. Работа не сложная, но деликатная;
• Шланги подачи. Они изнашиваются со временем, теряют герметичность, лопаются. Здесь все просто. Снимите старые шланги и поставьте новые. Их цена копеечная даже на иномарках;

• Неправильное соединение. Выполняя какие-то работы по ремонту самих дворников или рядом расположенных узлов, вы могли разобрать систему омывателя и неправильно ее собрать. Проверьте подключения и исправьте ошибки, допущенные при сборке;
• Вал электромотора и насоса. Бывает так, что соединение между ними слабое или нарушено полностью. Что делать? Верно. Нужно лучше закрепить элемент;
• Поломка моторчика. Случается не так часто, но исключать этот вариант не стоит. Прежде чем менять деталь, попробуйте очистить моторчик, его щетки, избавиться от всех следов коррозии. Иногда это помогает. Если же ремонт не дал результат, поможет замена.

Вот основные причины отказа стеклоочистителя. Не самый сложный механизм в автомобиле, потому отремонтировать его можно своими руками.

Демонтаж форсунки

На любой машине перед демонтажем форсунок в первую очередь следует отсоединить шланги, по которым на них подается жидкость. Чтобы трубочка не затерялась в подкапотных недрах, ее либо цепляют за что-нибудь обычной бельевой прищепкой, либо вставляют в нее отвертку – так конец никуда не ускользнет и не упадет внутрь подкапотного пространства. Только берите крестовую, чтобы не порвать пластиковый край шланга острым концом. Снятие детали ведется при открытом капоте.

• Если форсунки имеют пластиковую защиту-заглушки, их требуется снять. Здесь нужно проявить аккуратность: к примеру, на Toyota они держатся на довольно хрупких клепках, которые легко сломать. Особенность конструкции имеет Skoda Octavia: для демонтажа форсунок придется снимать дворники;
• На теле каждой форсунки имеются фиксаторы, похожие на пружинные лепестки (2 штуки на каждой). Они отжимаются плоской отверткой, и форсунка вытаскивается. Несколько иначе выглядит процесс на Chevrolet Lacetti: там фиксаторы не отжимаются, а ухватываются плоскогубцами и тянутся на себя;
• Если форсунки снимались для прочистки, они продуваются сжатым воздухом, либо прочищаются тонкой проволочкой с промыванием в чистой воде – случайно попавшая песчинка удаляется обычно без труда. А вот если проблема в солевых отложениях, форсунку, скорее всего, придется менять.
