Гбо на карбюратор

Самостоятельный монтаж ГБО 2

Самому газовую аппаратуру на автомобиль установить не сложно, если соблюдать технику безопасности и иметь знания по монтажу подобных устройств.

Этапы монтажа газового оборудования на газ 2 поколения:

• установка баллона;
• проводка газовой магистрали;
• монтаж смесителя и дозатора и узла управления газобаллонного оборудования;
• проверочные работы по герметичности и работоспособности ГБО.

Перед тем как начинать монтаж, проверяют, что всё оснащение ГБО в наличии:

• баллон под газ (цилиндрический или тороидальный);
• мультиклапан;
• бензиновый и газовый электроклапаны;
• заправочный вентиль;
• смеситель;
• пульт управления и провода ;
• газовые шланги и трубки;
• тройники;
• хомуты.

Описание пошаговой инструкции установки газового оборудования:

1. Цилиндрические баллоны крепят в багажниках. В хэтчбеках хороший вариант для установки тороидального баллона — в нишу для запаски. Метан лучше ставить на большие машины, например, Газель, где есть место для громоздкой ёмкости.
2. Закрепляют заправочный вентиль на кронштейне под задним бампером, на одном из задних крыльев либо в багажнике автомобиля.
3. Прокладывают газовую магистраль от баллона к моторному отсеку по днищу кузова. Топливный трубопровод не должен проходить через салон. Отверстие для вывода газовой магистрали делают большим диаметром, чем трубопровод, чтобы вставить в него защитный резиновый или пластиковый уплотнитель. Края обрабатывают антикором.
4. Вдоль днища закрепляют газовую магистраль. Можно поместить газовый трубопровод рядом с бензиновым в отведенную для этого нишу.

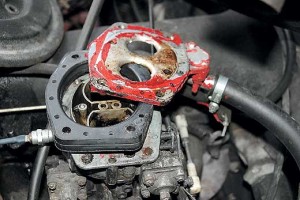

5. Следующий шаг — установка смесителя между карбюратором и впускным коллектором автомобиля. Герметичности добиваются с помощью уплотнительных колец и герметика, чтобы исключить подсос воздуха. Если этого не сделать, пропадёт тяга и возникнут рывки и провалы при нагрузке на двигатель. Характерно для карбюратора солекс, его модификацию дааз 21073–1107010 ставят на Ниву.
6. Следующая операция — установка бензинового электроклапана в топливный трубопровод между бензонасосом и карбюратором автомобиля.
7. Устанавливают газовый клапан.
8. Производят подсоединение газовой магистрали к клапану.
9. Рядом с карбюратором монтируют газовый редуктор.
10. Выполняют соединение редуктора к патрубкам, которые ведут к печке автомобиля. Хорошо показал себя в условиях российских зим редуктор ловато 2 поколения.
11. Магистраль от запорного клапана подключают к установленному редуктору.
12. Между редуктором и смесителем монтируют газовый дозатор.
13. В салоне закрепляют пульт управления ГБО и производят его подключение.

Чтобы выполнить пробный пуск ГБО, баллон нужно заправить примерно 10 литров. Трубопровод перекрывают. На соединения магистрали наносят мыльный раствор. Выполняют впуск газа, осматривают стыки. В местах протечек появятся пузыри. Если не получается сразу устранить причины путём подтягивания хомутов, газопровод перекрывают, соединения переделывают.

Перед эксплуатацией ГБО необходимо проверить действие антихлопков на инжекторе. При превышении давления газа хлопушка предотвратит взрыв газовой смеси.

Если не устранить протечки, последствия такой эксплуатации автомобиля — повышенный расход топлива, остановка двигателя, отравление газом, вплоть до взрыва. Если есть сомнения, настраивать и производить обслуживание ГБО лучше в специализированном сервисе. Адрес станции, где обслуживают газобаллонные установки, можно найти в интернете.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплект второго поколения включает:

• клапан заправочный;
• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Какое газовое оборудование лучше использовать для ВАЗа

Для любого автомобиля с карбюратором лучше подойдет 1-е или 2-е поколение ГБО. Несмотря, что уже полным ходом устанавливается 3-е и 4-е поколение. Но более современное ГБО нет смысла ставить на карбюраторный мотор. Первое поколение отличается от второго мало чем – только дозатором. Сама же система одинаковая – шланг подключается к карбюратору через врезку в карбюратор. Когда во впускном коллекторе происходит разряжение, то из-за него газ из редуктора поступает через дозатор в карбюратор.

В 1-м поколении ГБО используется ручной дозатор газа, его достаточно один раз поставить в нужное положение и больше можно не регулировать. Во 2-м поколении стоит электронный дозатор, в котором есть клапан, который меняет свое положение в зависимости от показателей датчика кислорода и положения дроссельной заслонки карбюратора. Сейчас есть много хороших фирм, которые занимаются установкой ГБО 2-го поколения.

Второе поколение не очень хорошо подходит для классических карбюраторных ВАЗов, но это не проблема, из 2-го поколения очень легко можно сделать газовую установку 1-го поколения. Чтобы это сделать – надо просто поставить механический дозатор вместо электронного.

В общем, для автомобиля с карбюраторным мотором лучше всего подойдет ГБО 1-го поколения.

Варианты ГБО: от механического до электронного

Пропан и метан как моторное топливо имеют своих приверженцев, равно как и противников. Те и другие приводят массу аргументов, подтверждающих правильность их точки зрения. Неоспоримо одно – газовые комплекты позволяют экономичнее расходовать автомобильный бюджет при установке на любой силовой агрегат: бензиновый и дизельный, карбюратор или инжектор, оснащенный турбинным или компрессорным наддувом. На современном рынке ГБО представлен трудно поддающийся описанию ассортимент установочных газовых комплектов.

Газомоторное топливо для заправки автомобилей

Газомоторное топливо стало использоваться для заправки автомобилей в то время, когда карбюратор являлся единственным агрегатом подачи топливной смеси в двигатель, а такое новшество как инжектор только-только стало упоминаться как инновационная альтернатива традиционному способу питания ДВС. С тех пор сменилось несколько поколений газового оборудования, каждое из которых представляет собой логическое следование развитию систем подачи топлива в силовых агрегатах автомобилей.

ГБО 1 поколения использовалось на автомобилях, двигатели которых имели в качестве агрегата питания карбюратор. Этот самый ранний вариант не комплектовался какими-либо приборами и системами электрического, а тем более электронного управления. Все регулировки и настройки производились механически: посредством винтовых жиклеров. В настоящее время это раннее поколение ГБО применения не имеет.

ГБО 1 поколения подходит всем

Установочные комплексы оборудования 2 поколения получили в свой состав оксидатчик. Включение в оборудование такого датчика инициировало коммуникацию при функционировании силовой установки. Оксидатчик монтируется на карбюратор или инжектор и оснащается достаточно простой электронной системой управления. Газомоторное топливо подается дозатором, регулировочные параметры и настройка которого задаются и осуществляются за счет коммуникации с электронными приборами, призванными отслеживать степень обогащения топливной смеси. Модель оборудования с оксидатчиком работает более экономично, это существенно снижает затраты на приобретение жидкого и газового топлива.

Как установить гбо 2 поколения

• Третье поколение оборудования занимает переходное положение между вторым и четвертым поколениями. Работает на средствах транспорта, питание двигателей которых осуществляет инжектор, хотя некоторые умельцы сумели оснастить этой схемой и карбюратор. Схема отвечает более строгим экологическим требованиям, но построение ее достаточно сложное, а работает она не вполне надежно.
• Газовые комплексы 4 поколения – наиболее распространенная схема из используемых систем ГБО. Установочные комплекты предполагают интегрирование в силовые установки с раздельным впрыском. Эта модель работает с той же системой, которой управляется инжектор. Подача топливной смеси в ДВС осуществляется газовыми форсунками, регулируются, настраиваются и управляются которые при посредстве ЭБУ. Переключение для работы на газомоторном топливе или на бензиново-воздушной смеси может происходить не только ручной кнопкой, но и в режиме автоматики – в зависимости от степени температурного нагрева и числа оборотов коленчатого вала двигателя.

Газовые комплексы 4 поколения

Пятое поколение газобаллонных комплектов работает с силовыми установками автомобилей с системой прямого впрыска топливной смеси. Основное отличие 5 от 4 поколения заключается в агрегатном состоянии газомоторного топлива – газ подается форсунками в жидкой фазе. Малое распространение в России объясняется невысоким качеством газомоторного топлива.

Принцип работы и схема подключения

Газовый баллон, как правило, устанавливают в багажник, хотя на автомобилях побольше, той же ГАЗели, баллон можно установить и в других местах, не занимая полезного пространства.

На газовый баллон устанавливается мультиклапан, который связывает баллон со всем остальным оборудованием. Через мультиклапан газ поступает в баллон, через него же газ поступает в магистраль и далее в двигатель.

Выносное заправочное устройство устанавливается в легкодоступном месте, чтобы до него легко было дотянуться на заправке, и прокладывается магистраль из медной трубки от ВЗУ к мультиклапану.

Газовая магистраль высокого давления— это та же медная трубка, ведущая от мультиклапана в сторону двигателя. Но перед этим газ нужно очистить. Поэтому далее на пути магистрали появляется газовый фильтр и клапан, прекращающий подачу газа при переходе на бензин или при остановке двигателя.

Уже очищенный газ поступает в редуктор-испаритель, в котором давление газа понижается до чуть более одной атмосферы. Особенность испарения газа в том, что он охлаждается до минусовых температур, переходя из жидкого в газообразное состояние, тем самым охлаждая редуктор. Поэтому иногда можно увидеть обледеневший  редуктор. Такой газ плохо испаряется и точно не может использоваться в холодное время года. Для решения этой проблемы, редуктор подогревают охлаждающей жидкостью из системы охлаждения. Именно поэтому автомобиль заводят на бензине, а потом переключают не газ- чтобы прогреть охлаждающую жидкость для подогрева редуктора. А редуктор подключают к системе охлаждения перед печкой, чтобы ОЖ была погорячее зимой.

Механический дозатор. Такую конструкцию изготовят в каждом селе из подручных средств.

После испарителя идёт дозатор, который регулирует количество подаваемого газа в двигатель. В нашем случае с карбюраторным двигателем, дозатор будет механическим. В дозаторе есть входное отверстие под газ, выходное, регулировочный винт и отверстие под вакуумную трубку (на этом фото не видно). С помощью вакуумной трубки дозатор связывается с коллектором, таким образом, чем выше разрежение во впускном коллекторе, тем сильнее откроется дозирующее устройство и больше газа поступит в двигатель. Подрегулировать подачу можно регулирующим винтом.

В карбюратор газ подаётся с помощью смесителя, который надевается сверху на карбюратор (первая картинка на этой странице), либо с помощью прямой врезки в карбюратор, в обоих случаях газ подаётся непосредственно в камеру карбюратора.

Для того, чтобы отключить бензонасос, ставят клапан на бензиновую магистраль, а в инжекторных системах просто отключают форсунки (бензин тогда постоянно циркулирует и весь возвращается в бак через обратку) или отключают питание бензонасоса.

Выбор системы питания газ/бензин осуществляют с помощью переключателя топлива газ/бензин, переключатель которого устанавливают на водительском месте. Принцип действия- перекрыть один вид топлива, одновременно открыв подачу другого вида топлива посредством открытия/закрытия клапанов подачи топлива, установленных на магистралях.

Устройство ДМРВ

Внутреннее устройство датчика представляет собой мелкую сеточку, в середине которой натянута платиновая нить. Последняя прогревается до температуры около 700 градусов за короткое время. Когда через нее проходит воздух, происходит незначительное охлаждение нити. По тому, на сколько градусов упала температура нити в сравнении с эталонным значением, измеряется количество воздуха, прошедшего возле неё. На выходе значение изменяется в интервале от 0 до 5 Вольт. Если нет расхода воздуха, двигатель заглушен, то на выходе ДМРВ будет напряжение ровно 1 Вольт. Если завести двигатель, через ДМРВ начнет идти воздух. Чем выше его расход, тем большее напряжение будет на выходе датчика.

Установка пульта управления

В самом конце надо установить в салоне пульт управления ГБО. Обычно в каждой системе есть инструкция по установке газового оборудования, пульт устанавливается на любом желаемом месте в салоне.

В целом, ничего сложного в установке ГБО нет, те, кто сталкивался с ремонтом автомобилей смогут разобраться с установкой ГБО, а для тех, кто вообще не разбирается в ремонте автомобилей, лучше сразу отдать машину мастерам по установке ГБО, но если есть желание самому разобраться, то надо обязательно пробовать.

А далее подробное видео о том, как устанавливать ГБО на карбюратор:

Низкая стоимость и доступность газа — основная причина почему автовладельцы массово переходят на альтернативное топливо и устанавливают себе газобаллонное оборудование. Хватает среди них и собственников старых машин с карбюраторным двигателем, которые также не прочь сэкономить на топливе и увеличить заслуживающий уважение (но и внушающий опасения) ресурс дряхлого мотора. Но особенности конструкции ГБО на карбюратор, которые обычно классифицируют как поколения, не позволяют ставить произвольно выбранную комплектацию газовой установки на транспортное средство с карбюратором. Здесь есть ряд отличий, к которым стоит внимательно отнестись.

Установка и настройка

Установка и настройка устройства производятся одновременно, так как в противоположном случае могут возникнуть проблемы. Любое неправильное подключение может привести к таким последствиям:

• неправильная работа при зажигании, в том числе отсутствие поступления газа;
• неустойчивый процесс работы при холостом ходу с газом;
• обмерзание редуктора;
• наблюдаются провалы в работе или после холостого хода.

Именно по этой причине правильное обустройство чрезвычайно важно. В приоритете переоборудование автомобиля при встраивании устройства специалистами, которые сразу и настроят все элементы и характеристики

Для самостоятельной установки схема подключения эмулятора форсунок ГБО 2 поколения довольно сложна, но, при наличии опыта, можно все сделать правильно. Кроме этого, стоит помнить несколько простых правил:

• стандартное сопротивление электронного механизма должно быть около 100 ОМ;
• установка устройства должна учитывать наличие или отсутствие саморегуляции;
• для каждого инжектора есть свой механизм, например, для «европейцев» подойдет устройство с маркировкой EI, а для японцев – JI. Это позволит подобрать устройство с соответствующими разъемами и характеристиками;
• стоит учитывать количество цилиндров, так как в соответствии с этим идет индивидуальный подбор эмулятора;
• требуемый предел задержки перехода варьируется от нуля до 5 секунд. Диапазон устанавливается в соответствии с конфигурацией двигателя индивидуально, сразу после монтажа.

При полном обустройстве сразу отрабатывается плавность перехода и самого хода. Это позволяет избегать большинства дальнейших проблем с эксплуатацией. Если самодиагностика отсутствует (лампа Check Engine не загорается при отключении бензинового типа форсунок), то переход можно сделать с помощью обычного реле. В противном случае установка сложнее. Если же реле подключать, то лучше пятиконтактное с отправкой плюсового провода к форсунке бензинового типа. Лучшим выбором будет напряжение в 12 вольт.

В более сложном варианте подключение эмулятора идет через переключатель ГБО. В этом случае потребуется регулировка задержки в соответствии с экспериментальной работой, то есть требуемый уровень задержки обозначен опытным путем. Это происходит из-за различных индивидуальных особенностей каждого двигателя. При наличии датчиков потребуется установка лямбда зонда эмулятивного типа. Он также носит название кислородный. При его установке в ЭБУ будет приходить сигнал о норме топлива, что позволит машине не перейти на аварийный режим.

Основные отличия ГБО 2 и ГБО 4

Различий в данных системах намного больше, чем схожих моментов, таковыми являются только общие компоненты газового оборудования и датчики, используемые в управлении. ГБО 4 имеет четыре цилиндра, которые гарантируют отсутствие «хлопков» благодаря чёткой системе переходов.

При этомГБО 2 допускает вероятность «выстрелов», т.к. имеет менее контролируемую форму управления. Но есть в данной системе и плюсы превосходящие четвертое поколение, при правильном уходе, затрат на данное газобаллонное оборудование выходит меньше и на отечественных машинах эксплуатация более выгодна. Однако, четвёртое поколение всё же более оптимизированная и безопасная система, отвечающая современным мировым стандартам. При качественном оборудовании отмечается долговечность и отличная исправность всех деталей, наличие 4-х цилиндров улучшает общую работу и полностью контролируется.

Также огромным плюсом является автоматический переход с газа на бензин и обратно. Газобаллонное оборудование 4 считается наиболее качественным и безопасным решением, применяется в автомобилях выпускаемых Европой, идеально подходит для переоборудования иностранных марок. Ценовая политика этих двух поколений также довольно сильно отличается, второе поколение устанавливается дешевле и его ремонт также обходиться более оптимально, но возможные проблемы с фильтром и свечами также потребуют дополнительных затрат.

Плюсы и минусы есть у обоих поколений, поэтому правильный выбор можно сделать только, если учесть марку машины, её характеристики и сложить все за и против. Для одних автомобилей более выгодно второе поколение, для других четвертое.

Плюсы и минусы

Основными преимуществами являются:

• доступная цена;
• универсальность – возможность установки на ДВС с карбюраторами и инжекторами;
• несложная конструкция;
• простота монтажа;
• возможность самостоятельной настройки;
• возможность запуска ДВС на газу.

Недостатки второго поколения ГБО:

• низкая эффективность работы двигателя в некоторых режимах из-за отсутствия обратной связи;
• повышенный износ отдельных компонентов мотора по вышеупомянутой причине;
• увеличенное потребление топлива;
• риск «хлопков» в системе подачи воздуха, которые приводят к её повреждениям и выходу из строя ДМРВ.

Плюсы и минусы

Подводим итоги. Есть определённые плюсы, которые несёт с собой установка смесителя-проставки с разделителем по камерам:

• делать дыры в карбе не нужно;
• можно выполнить тонкую подстройку дозировки подачи газа;
• динамика мотора сохраняется;
• монтаж не сложный.

Главный недостаток этого способа:

подходит только для узлов систем питания двигателя серии «классика».

Достоинства смесителя-черепашки очевидны:

• очень простой монтаж;
• сверлить нужно только корпус воздушного фильтра;
• подходит для всех типов карбюраторов.

Минусы выбора черепашки для установки газобаллонного оборудования, которые невозможно избежать:

• сложно отрегулировать газовоздушную смесь;
• существенно снижается динамика мотора.

Самый продвинутый способ, но и самый сложный, это врезка. Имеет свои явные преимущества:

• значительная экономия топлива по сравнению с двумя другими вариантами;
• не отражается на динамических характеристиках двигателя;
• возможна установка на карбюратор Солекс.

Недостаток у такого способа один, но он существенный:

карбюратор после переделки невозможно вернуть в прежнее состояние.

Все три способа доступны для ГБО 1, 2 и 3 поколений. Однозначно, окончательный выбор за мастерами сертифицированного центра по установке ГБО.

Проставка карбюратора — казалось бы, небольшая деталь с отверстиями

Установка этой «утолщенной прокладки» позволяет достичь повышения работоспособности двигателя при уменьшении расхода топлива, что тоже немаловажно

Оснащение грузового и легкового транспорта этой деталью под карбюратором двигателя позволяет избежать множества проблем. Проставка при переводе двигателя на газовое оборудование будет лучшим решением оснащения карбюраторного двигателя, но и при работе двигателя на бензине работа ее незаменима.

Маркировка эмулятора форсунок

Чтобы правильно выбрать устройство иммитации инжекторов для своего автомобиля нужно знать количество цилиндров в Вашем ДВС, а также разбираться в маркировке этих изделий.

Основная схема маркировки выглядит следующим образом:
Производитель, тип ГБО, тип эмулятора, количество цилиндров. Например маркировка «STAG2 E4» означает, что это изделие производителя STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 4 цилиндровых ДВС.

Аналогично «Stag2E-6» — производитель STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 6 цилиндровых ДВС.

Также в обязательном порядке нужно понимать какой разъем должен быть на устройстве.

Чтобы точно не ошибиться в выборе, лучше всего проконсультироваться со специалистом магазина, в котором вы будете приобретать эмулятор форсунок для ГБО. При консультации обязательно укажите марку и страну производителя автомобиля, это поможет специалисту подобрать нужное Вам устройство.

Зачем требуется калибровка

Отладку газового оборудования на автомобилях проводят обязательно, так как в другом случае, если не «подкрутить» редуктор-испаритель, машину будет невозможно завести. Это обусловлено тем, что нет электронного управляющего блока (ЭБУ), который бы имел нужные прошивки под автомобиль определенной марки и модели. В такой аппаратуре главная задача – выставить нужную программу и проверить правильность ее работы. Но такое ГБО ставят по большей части на инжекторные моторы со сложной технологией впрыска.

Если не выполнять такую наладку на ГБО 1 и 2 поколения, то в двигатель также может подаваться неверный по концентрации состав газо-воздушной смеси. Из-за этого наблюдают перерасход горючего или же догорание очередной его порции на выпуске. Постепенно, из-за некорректной работы двигателя, клапаны прогорают

При этом нужно принимать во внимание, что нельзя получить одинаковый расход топлива в режиме газа и бензина. Трата первого всегда будет выше на 15-20% относительного второго, а отклонения от такого значения указывают на неверный состав газо-воздушной смеси

Регулировка ГБО ранних поколений обязательна, без нее мотор может не запуститься или состав воздушно-газовой смеси будет неправильным. Делают эту настройку после установки оборудования на автомобиль, а потом каждый сезон. Выполнить ее несложно, но на последнем этапе – во время наладки дозатора, рекомендуют взять себе кого-то в помощь, так как подсосом пользоваться нельзя.

Что такое газобаллонное оборудование

ГБО – это газобаллонное оборудование. Оно представляет собой газовую установку, которая и питает двигатель вместо обычного топлива. Газ может быть двух типов – пропан или метан. На практике они мало чем отличаются (за исключением агрегатного состояния), но в плане цены и хранения все же имеют небольшие разногласия.

ГБО легкового автомобиля

Различают несколько видов ГБО:

• Первого;
• Второго;
• Третьего;
• Четвёртого;
• Пятого поколения.

Чем выше поколение, тем совершеннее система (используется больше датчиков, электроники, все рассчитывается более точно и коэффициент работы выше). Но поколение ГБО подбирается в зависимости от типа двигателя и не всегда существует возможность использовать установку 5 поколения на старом моторе.

Какое ГБО выбрать для карбюратора?

Для карбюраторного двигателя подойдёт любое ГБО 1 или 2 поколения. Более современное тут не нужно- оно отличается наличием электроники, для которой нет датчиков на карбюраторном двигателе и соответственно из-за этого все навороты ГБО 4-го поколения на карбюраторном двигателе превращаются в обычное газовое 1 — 2 поколения без всяких наворотов.

ГБО первого поколения не сильно отличается от второго. Газовый шланг подключается к карбюратору через проставку- смеситель либо непосредственно через врезку в карбюратор. Под действием разряжения во впускном коллекторе газ из редуктора через дозатор поступает в карбюратор. Единственное отличие- в дозаторе газ. На первом поколении дозатор газа ручной, выставляется в нужное положение один раз и требует регулировки не чаще, чем карбюратор; а у второго поколения- электронный, с клапаном, который приводится в действие шаговым двигателем в зависимости от показаний датчика кислорода и положения дроссельной заслонки карбюратора.

Такая система второго поколения устанавливается на автомобили с электронными карбюраторами- всякие японцы из 80-х. Нам же на классических карбюраторных автомобилях советской разработки такие навороты не нужны, ибо бесполезны чуть больше, чем полностью. Выбрасываем электронный дозатор, ставим механический, и из ГБО любого поколения получаем ГБО 1-го поколения. То, что надо для карбюратора.

Какую систему выбрать?

В мире несколько ведущих производителей ГБО, один из которых — Ловато. Техника имеет довольно высокое качество сборки, а также высокие эксплуатационные показатели. Особенным преимуществом является электронный блок управления, который рассчитывает все показания с великолепной точностью и очень редко выходит из строя. Также можно отметить компактность этой установки, в сравнении, например, с оборудованием BRC. Выбирать стоит ГБО для конкретного типа газа, то есть либо для сжиженного пропана, либо для сжатого компрессированного метана. Кстати, при использовании пропана могут использоваться бензиновые форсунки, поскольку плотность и консистенция газа близка к бензину. При работе со сжатым газом обязательно использование специальных газовых инжекторов.

Регулирование газобаллонного оборудования своими силами – работа на полчаса. Да и замена газового фильтра на ГБО 2 поколения Ловато тоже не является источником трудностей

Крайне важно в данном вопросе сохранять внимание и сосредоточенность, избегать спешки и в точности следовать практическому руководству

Преимущества и недостатки

К достоинствам ГБО 3 поколения нужно отнести:

Возможность использования как на инжекторных, так и в двигателях оснащенных карбюратором (с некоторыми доработками).

1. Сохранение простоты конструкции.
2. Возможность простого монтажа и установки.
3. Простота и доступность регулировки механической и электрической части

Но появились и недостатки, фактически «похоронившие» ГБО 3 поколения:

Главный и очень существенный из них — очень медленная реакция на обратную связь с двигателем. Это приводит к неэффективной работе двигателя в переходных его режимах работы.

Дальнейшее развитие и внедрение электроники, новых схем и подходов обеспечило появление нового поколения — ГБО 4.
