Чем «думают» вазы: все об эбу на ваз 2110-2112 и их замене

Содержание:

Выявление и устранение неисправностей
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
- Видео: ELM 327 не подключается к ЭБУ Ваз
Какие ЭБУ устанавливают на Ваз 2110
Определение причины неисправности и ее устранение
- Возможные проблемы с заслонкой
Ремонт САУО
- FAQ по работе печки ВАЗ 2110
Последовательность выполнения работы
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Где находится ЭБУ на ВАЗ-2112?
- Инструмент для работ
- Пошаговый порядок снятия ЭБУ
Электрические схемы ВАЗ 2110 инжектор
Виды ЭБУ (эсуд, контролёр). Какие ЭБУ устанавливаются на ВАЗ?
- «Январь-4», «GM-09»
- «Январь 5.1.х»

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло). На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Проводка и свободные разъемы ваз 2110, 2111, 2112

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

Сам адаптер некачественный.
Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Видео: ELM 327 не подключается к ЭБУ Ваз

https://youtube.com/watch?v=MwVfsGSOZVs

Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4, Январь 5.1.1 ВАЗ-21102, 2111, 21122 с двигателем 2111

2- свечи зажигания;

3- модуль зажигания;

4- колодка диагностики;

6- колодка, присоединяемая к жгуту панели приборов;

8- предохранитель главного реле;

9- реле электровентилятора;

10- предохранитель цепи питания контроллера;

11- реле электробензонасоса;

12- предохранитель цепи питания электробензонасоса;

13- датчик массового расхода воздуха;

14- датчик положения дроссельной заслонки;

15- датчик температуры охлаждающей жидкости;

16- регулятор холостого хода;

17- датчик детонации;

18- датчик положения коленчатого вала;

19- блок управления АПС;

20- индикатор состояния АПС;

21- датчик скорости;

22- электробензонасос с датчиком уровня топлива;

23- датчик контрольной лампы давления масла;

24- датчик указателя температуры охлаждающей жидкости;

25- датчик уровня масла;

26- колодка, присоединяемая к жгуту системы зажигания;

27- комбинация приборов;

28- монтажный блок;

29- электровентилятор системы охлаждения;

30- выключатель зажигания;

А — колодка присоединяемая к жгуту салонной группы АБС; В — колодка, присоединяемая к жгуту кондиционера; С — колодка, присоединяемая к колодке R жгута переднего; D — провод, присоединяемый к выключателю зажигания (лампа подсветки); Е — колодка, присоединяемая к голубо-белым проводам, отсоединённым от выключателя зажигания; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; L — контакты колодки к маршрутному компьютеру; М — контакт колодки к блоку бортовой системы контроля; N — контакты колодки жгута панели приборов и жгута переднего; R — колодка, присоединяемая к колодке С жгута системы зажигания; Z — к клемме «В+» генератора;

Какие ЭБУ устанавливают на Ваз 2110

Замена моторчика печки (вентилятора отопителя) ваз 2110, 2111 и 2112

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

Структурная система управления Январь 4

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.

Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

“Январь-5.1.2” для 16-ти (2112-1411020-71).
“Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”. Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Определение причины неисправности и ее устранение

Кпп ваз-2110-2112

Проблемы с печкой могут появиться по следующим причинам:

Охлаждающая жидкость вытекает. Из-за ее недостатка охлаждающая система работает неправильно, и печка в том числе. При этом сбой работы наблюдается только во время снижения температуры. Чтобы устранить эту неполадку, следует проверить уровень жидкости в соответствующем бачке. Если ее меньше отметки Max, то следует долить.
Возможно неисправен радиатор отопления. Чтобы определить, работает ли он, нужно его потрогать. Как правило, в процессе отопления он становится теплым или даже горячим.
Возможно в системе образовалась воздушная пробка. Чтобы избавиться от этой неприятности, следует сделать так, чтобы передние колеса были немного выше задних. Включить двигатель и оставить так на несколько минут.
Возможно отопитель в некоторых местах протекает. В таком случае необходима его полная замена, так как устранить эту неполадку посредством ремонта не удастся.
Если печка «слабо дует», то проблема может быть в фильтре салона. Его следует поменять.

Вполне возможно, что контроллер не работает. Способ устранения – полная его замена.
Кроме того заслонка отопителя может не всегда переключаться во время. Поэтому иногда вместо теплого воздуха может идти холодный и наоборот.

Заменить любую деталь не составит особого труда. Обычно такой процесс занимает не более 5 минут. Однако проблема может возникнуть в процессе замены микромоторедуктора. В этом случае придется снимать жабо, а также звукоизоляцию моторного щита.

Возможные проблемы с заслонкой

Как уже отмечалось ранее, у печки есть несколько заслонок. При этом проблемы могут быть только с одной из них. Чтобы определить, какая именно неисправна, следует провести диагностику.

Обратить внимание, как заслонка перемещается при переключении температуры. Если в процессе этого слышны посторонние звуки, значит проблема с заслонкой есть.
Если холодный воздух дует нормально, а горячий нет, то проблема с нижней заслонкой

В то же время, если горячий воздух идет нормально, а холодный нет, то проблема с верхней заслонкой.

Установить, в чем причины неполадок в системе отопления машины можно и своими руками, так как сделать такую работу совсем несложно даже в домашних условиях. Однако цена ремонта может быть различной. Ведь зачастую нужно менять несколько различных деталей. Иногда, напротив, стоит только очистить те или иные детали от грязи. Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает. Кроме того можно пользоваться рубрикой вопросы/ответы на многих сайтах в Интернете.

Решение поменять привод заслонки отопителя на удобное автоматическое регулирование появилось практически одновременно с выпуском 2110 модели ВАЗ. Были предложены и протестированы разнообразные методы. А вот выбрать окончательный результат пока еще не удалось. В итоге автозаслонка печки на ВАЗ-2110 устанавливается различными способами.

Делая электропривод заслонки печки, следует взять во внимание следующие нюансы:

Варианты модернизации заслонки печки на автоматическую регулировку:

1. Применить моторедуктор стандартного образца от автомобиля модели ВАЗ-2110. 2. Воспользоваться шаговым электроприводом заслонки от ВАЗ 2170 (Лада Приора).

Отличие между двумя этими вариантами заключается в том, что в первом приходится фиксировать (задерживать) положение кнопки до того момента, пока данная заслонка не станет в нужное положение. Только после этого отпустить кнопку.

Что касается второго варианта, то он самый удачный. Потому как выставление заслонки, исходя из выбранного положения, происходит автоматически.

Итак, об этих двух вариантах более подробно:

Усовершенствование заслонки печки с применением моторедуктора ВАЗ 2110.

Для этого необходимы следующие составляющие:

– наличие моторедуктора ВАЗ 2110; – если появится желание переделать рычаг моторедуктора, то микромоторедуктор ВАЗ 2110, выпущенный до 2003 г. (1300 р.); – наличие кнопки – для управления моторедуктора (50р.);

Ремонт САУО

Перед тем, как выполнять ремонт блока САУО ВАЗ 2110 стоит убедиться, что проблемы с печкой связаны именно с ним. Для этого следует подключить заведомо рабочий блок управления отопителем (взять у друга или в магазине). Если с рабочий блоком САУО проблем с печкой нет, тогда пробуем выяснить в чем причина. Если заведомо рабочий блок САУО не помог, значит проблема с печкой в другом.

Снимаем кнопки рядом с блоком САУО. Вытаскиваем блок управления печкой. Устанавливаем регуляторы в положение 0 и снимаем, а затем снимаем с защёлок переднюю крышку и стекло. Выкручиваем 2 винта спереди и 1 сзади. Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. В данном примере не работала 1я скорость печки, потому что была надломлена перемычка. Припаиваем ее с одной и с другой стороны. Сборка в обратной последовательности. Теперь работают все скорости блока САУО.

FAQ по работе печки ВАЗ 2110

Не работает 1я скорость печки

Все скорости вентилятора печки (кроме последней) подключены через дополнительный резистор отопителя, который находится под жабо (ветровой накладкой). Одной из причин, когда не работает первая скорость отопителя это неисправность этого резистора. В зависимости от блока САУО этот доп.резистор различается:

РДО 2108-8101081 применяется на самых старых блоках САУО, у которых только 2 скорости. (0 А 1 2).

РДО 2110-8118022-01 устанавливается на модифицированный отопитель до сен-2003г, блок САУО имеет 3 скорости (0 А 1 2 3). Самая распространенная неисправность в этом сопротивлении — перестают работать все скорости печки, кроме максимальной 3. Причина — отпаивается термопредохранитель (указан красной стрелкой), лечится припаиванием его на место. Но если будет отпаиваться и в последствии, надо смотреть в сторону моторчика, моторчик берет очень большей ток (не смазан, износ щеточного узла и т.д.).

РДО 2123-2118022 устанавливается на последние отопители с сен-2003г, блок САУО имеет 4 скорости и не имеет режима авто (0 1 2 3 4).

Кроме неисправности доп.резистора отопителя проблема может быть и в контактах платы блока управления печкой. Не редко из-за высокой температуры плата сильно нагревается и контакт отпаивается. Внимательно просмотрите все контакты на платы, особенно в местах подачи питания.
Зачистить контакты.

Не работает 2я скорость печки

Причина точно такая же, как и в случае, когда не работает первая скорость отопителя.

Не работает 3я скорость печки

Если 3я скорость последняя, тогда она работает без сопротивления (напрямую). И проблема может быть в контактах блока САУО (зачистить/обжать), либо в контактах на плате блока САУО.
Если у Вас блок управления печкой с 4мя скоростями вентилятора (0 1 2 3 4), тогда смотри проблемы с 1ой скоростью печки.

Не работает 4я скорость печки

Причина точно такая же, как и в случае, когда не работает третья скорость отопителя.

Печка на 1 и 2 скорости дует одинаково, то есть разницы между первыми скоростями почти нет, а на 3 скорости дует на много сильнее

Причина в дополнительном резистор отопителя, его нужно заменить.

Не регулируется температура на блоке управления печкой или вентилятор печки не работает Разобрать блок САУО и внимательно просмотреть все дорожки и контакты. Если видимых дефектов нет, тогда искать причину нужно в той части, которая указанана фото.

Другой причиной может быть плохой контакт в блоке предохранителей. С обратной стороны блока есть 6ти клемная фишка, синий провод на ней — это к вентилятору. Возможно в этом разъёме на месте соединения он обгорел. Необходимо заменить фишку и обжать новый разъём. Снять блок, разобрать и припаять ножку (возможно, она от нагрева оплавилась и отпаялась).

p.s. Если есть другие решения проблем работы печки. тогда оставляйте комментарии, будем дополнять FAQ по работе блока САУО. Кстати, неисправности в работе отопителя могут быть вызваны и другими

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.
Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Адаптер ELM 327

Итак, по каким причинам устройство отказывается подключаться к блоку:

Сам адаптер некачественный.
Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

Где находится ЭБУ на ВАЗ-2112?

Найти электронный блок управления на ВАЗ-2112 не составит никакого труда, ведь он расположен непосредственно за панелью приборов, а конкретнее в нижней части у левой ноги переднего пассажира.

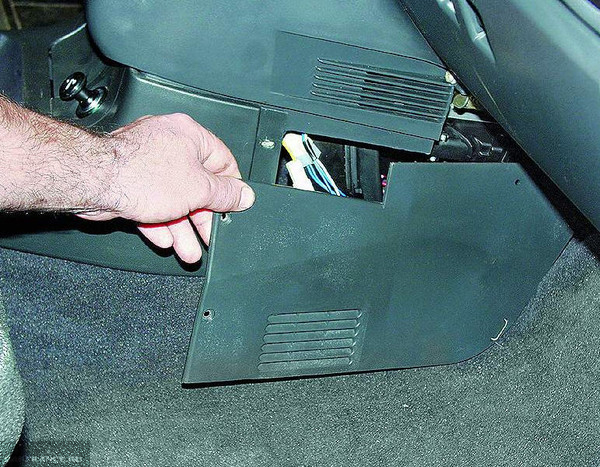

Скрывается он сразу за пластиковой накладкой, которую очень легко демонтировать используя лишь крестообразную отвёртку.

После демонтажа, убираем её в сторону.

Когда защита снята и перед вами открывается куча проводов и блок с реле и предохранителями, контроллер ЭБУ находится прямо над нами в горизонтальном и плотно зафиксированном состоянии на специальной монтажной планке.

Инструмент для работ

Для того, чтобы выполнение работ по демонтажу ЭБУ не заняло много времени, заранее подготовьте весь необходимый инструмент:

Ключ-трещотка.
Торцевая головка на «10».
Крестовая отвёртка.

Пошаговый порядок снятия ЭБУ

Первым делом обеспечиваем автомобилю стоянку на ровной поверхности, ставим его на ручной тормоз.
Затем открываем капот автомобиля и отключаем минусовую клемму с аккумуляторной батареи.
Далее, перемещаемся в салон и аккуратными движениями отсоединяем колодку со жгутом проводов от ЭБУ, предварительно открепив защёлку.

Защёлка указана стрелкой.

Гайки хорошо видны после демонтажа жгутов с проводами.

Электрические схемы ВАЗ 2110 инжектор

Машины ВАЗ 2110 с инжекторным двигателем оснащены проводкой моторного отсек, зависящей от типа блока управления и числа клапанов. Салонные проводки значительных изменений по сравнению с карбюраторной машиной не имеют. Возможна установка дополнительного заводского оборудования, при которой добавляются отдельные наборы проводов.

Схема ВАЗ 21102 с блоком «Январь-4»

Проводка и элементы электрооборудования ВАЗ 21102, оснащенного впрыском типа «Январь 4»:

Головная фара.
Индикатор состояния тормозных колодок.
Клаксон.
Электромотор вентилятора на радиаторе охлаждения.
Концевик задней передачи.
Батарея.
Генератор.
Датчик, предназначенный для подачи сигнала о падении давления масла.
Сенсор уровня масла в картере.
Свечи.
Форсунки впрыска топлива с электропроводкой.
Датчик поддержания и регулировки оборотов холостого хода.
Подключение контроллера управления.
Измеритель угла установки дроссельной заслонки.
Сенсор угла положения коленчатого вала.
Модуль и распределитель зажигания.
Сенсор, подающий сигнал о температуре двигателя для комбинации приборов.
Стартер.
Диагностический разъем системы впрыска.
Датчик температуры двигателя, передающий информацию в блок управления впрыском.
Измеритель скорости.
Реле управления работой бензонасоса.
Предохранитель.
Электрический бензонасос.
Редуктор управления заслонкой отопителя.
Система рециркуляции воздуха в салоне.
Двигатель вентилятора воздуха в отопителе.
Насос подачи жидкости на лобовое стекло.
Измеритель уровня жидкости в бачке.
Измеритель количества тормозной жидкости.
Замер объема охлаждающей жидкости в расширительном бачке.
Система очистки ветрового стекла.
Резистор для переключения скоростей вентилятора печки.
Реле управления работой системы впрыска топлива.
Предохранитель.
Клапан вентиляции бачка улавливания паров топлива.
Измеритель расхода воздуха (ДМРВ).
Управление вентилятором системы охлаждения.
Предохранитель.
Управление внешним освещением.
Датчик замера уровня детонации.
Лямбда-зонд, оснащенный системой электрического подогрева до рабочей температуры.
СО-потенциометр (применяется на некоторых автомобилях, предназначенных для работы на этилированном бензине). При установке потенциометра отсутствует лямбда-зонд.
Контрольный диод работы обогрева заднего стекла.
Переключатель противотуманок.
Управление обогревом стекла.
Комбинация приборов.
Основной блок реле и предохранителей.
Измеритель уровня бензина в баке.
Замок зажигания.
Реостат подсветки приборов.
Блок переключателей под рулем.
Подсветка рукояток управления печкой.
Кнопка аварийной сигнализации.
Блок управления работой отопителя.
Переключатель рециркуляции воздуха.
Индикаторный блок штатной системы контроля.
Повторители поворота на крыльях.
Сенсор температуры воздуха в салоне.
Средний плафон подсветки.
Фронтальный плафон подсветки.
Розетка.
Часы.
Концевики передних дверей.
Концевики задних дверей.
Подсветка бардачка.
Концевой выключатель подсветки бардачка.
Прикуриватель.
Освещение полости пепельницы.
Концевик ламп сигнала торможения.
Нити обогрева стекла.
Внешние секции фонарей на задней части кузова.
Секции фонарей на крышке багажника.
Подсветка номера.
Система освещения багажного отделения.

При установке 16-клапанного двигателя в схему добавляются три элемента:

блок иммобилайзера (на схеме обозначен 76);
индикатор работы иммобилайзера (позиция 77);
датчик угла положения распределительных валов (на схеме 78).

Схема машин с ЭСУД М1.5.4N или «Январь-5.1»

На инжекторных машинах введен дополнительный блок предохранителей, расположенный в ногах водителя под основным. В состав блока входят три реле и три предохранителя, обеспечивающие работу системы впрыска.

Дополнительный блок на инжекторных ВАЗ 2110

Перечень элементов дополнительного блока:

1 — предохранитель модуля зажигания и блока управления ЭСУД;
2 — предохранитель клапана бачка паров топлива, датчиков скорости, расхода воздуха и цепи прогрева лямбда-зонда;
3 — предохранитель реле запуска насоса и форсунок впрыска;
4 — управление вентилятором охлаждения;
5 — управление топливным насосом;
6 — головное реле, управляющее зажиганием.

Виды ЭБУ (эсуд, контролёр). Какие ЭБУ устанавливаются на ВАЗ?

«Январь-4», «GM-09»

Самые первые контролёры на SAMARA были Январь-4, GM – 09. Они устанавливались на первые модели до 2000 года выпуска. Данные модели выпускались как с резонансным датчиком детонации так и без него.

В таблице представлены две колонки: 1 колонка – номер ЭБУ, вторая колонка – марка «мозгов», версия прошивки, норма токсичности, отличительные особенности .

2111-1411020-22	Январь-4,без дк, рсо (резистор), 1-я сер. версия
2111-1411020-22	Январь-4,без дк, рсо, 2-я сер. версия
2111-1411020-22	Январь-4,без дк, рсо, 3-я сер. версия
2111-1411020-22	Январь-4,без дк, рсо, 4-я сер. версия
2111-1411020-20	GM,GM EFI-4 ,2111,с дк, США-83
2111-1411020-21	GM, GM EFI-4, 2111, с дк, ЕВРО-2
2111-1411020-10	GM,GM EFI-4 2111,с дк
2111-1411020-20 ч	GM, рсо

Ваз 2113-2115 с 2003г. оснащаются следующими типами ЭБУ:

«Январь 5.1.х»

Различаются следующие виды аппаратной реализации:

одновременный впрыск;
попарно — параллельный впрыск;
фазированный впрыск.

Взаимозаменяема с «VS (Ителма) 5.1», «Bosch M1.5.4»

2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-71	Январь-5.1.1,без дк, со
2111-1411020-72	Ителма,без дк,со
2111-1411020-72	Ителма,без дк,со
2111-1411020-72	Ителма,без дк,со
2111-1411020-72	Ителма,без дк,со
