Датчик света заднего хода ваз 2108, 2109, 21099

Диагностика проблем

Датчик включения заднего хода на ВАЗ 2114 может выходить из строя с течением времени, в результате несоблюдения правил эксплуатации транспортного средства. Для диагностики его состояния выполняют такие действия:

• выворачивают колеса влево;
• ищут защиту контактов;
• убирают защиту;
• рассматривают само устройство и пару контактов, идущих к нему;
• выполняют «лягушечное» замыкание;
• включают передачу (четырнадцатую).

Если с проводками, контактами и лампочками (важна работоспособность всех этих элементов) проблем нет, загорятся белые огни. Когда включение отсутствует, тестером измеряют напряжение рыжего проводка и массы. При наличии напряжения проверяют плату. Когда свет отсутствует, вероятно, полетел контакт датчика или предохранительных клапанов, необходимо протестировать весь блок. ДЗХ следует найти и проверить с применением соответствующего оборудования.

Основные причины отказа датчика:

• окислились места контактов огней сзади;
• сам датчик расхлябался, его следует ввернуть как можно глубже и плотнее;
• нет нормального контакта с проводкой на автомобильной коробке;
• нет должного контакта между предохранительным блоком и штекерным прибором;
• предохранитель сгорел, вывел из строя контакты.

Перегореть в теории может какой угодно предохранитель из цепочки, что негативно повлияет на все контакты.

Обозначение нумерации предохранителей автомобиля КАМАЗ

Маркировка предохранителей	Номинальная сила тока в Амперах	За что отвечает	Состояние выключателя основного питания / замка зажигания
FU1.1	5A	Блок управления ЭФУ	Вкл / ON
FU1.2	5A	Блок управления пневмоподвеской	Вкл / ON
FU1.3	5A	Блок управления электрооборудованием (CBCU)	Вкл / ON
FU1.4	5A	Блок управления EBS	Вкл / ON
FU1.5	5A	Блок управления двигателем ADM3	Вкл / ON
FU1.6	10A	Блок управления системы нейтрализации	Вкл / ON
FU1.7	10A	Блок управления двигателем MR2	Вкл / ON
FU1.8
FU1.9	10A	Блок управления ретардером	Вкл / ON
FU1.10	5A	Разъем OBD диагностики	Вкл / ON
FU1.11	5A	Тахограф / комбинация приборов	Вкл / ON
FU1.12	5A	Разъем для спецнадстроек	Вкл / ON
FU2.1
FU2.2	10A	Панель управления со стороны водителя	Вкл / ON
FU2.3
FU2.4	5A	Обмотка возбуждения генератора	Вкл / ON
FU2.5	5A	Блок управления центральным замком	Вкл / ON
FU2.6
FU2.7	5A	Привод управления люка	Вкл / ACC
FU2.8	20A	Кондиционер	Вкл / ACC
FU2.9	15A	Панель управления со стороны водителя	Вкл / ACC
FU2.10	15А	Панель управления дверь со стороны пассажира	Вкл / ACC
FU2.11	5A	Аудиосистема	Вкл / ACC
FU2.12	10A	Прикуриватель	Вкл / ACC
FU3.1	15А	Блок управления EBS	Вкл / 0
FU3.2	15А	EBS прицепа	Вкл / 0
FU3.3	15А	Блок управления пневмоподвеской	Вкл / 0
FU3.4	15А	Осушитель	Вкл / 0
FU3.5
FU3.6	10А	Блок управления ретардером	Вкл / 0
FU3.7	10А	Комбинация приборов	Вкл / 0
FU3.8	20A	Блок управления ЭФУ	Вкл / 0
FU3.9	10А	Разъем OBD диагностики	Вкл / 0
FU3.10	10А	Блок управления электрооборудованием	Вкл / 0
FU3.11	20A	Блок управления электрооборудованием CBCU гр.4	Вкл / 0
FU3.12	15А	Блок управления EBS	Вкл / 0
FU4.1	20A	Электронасос подъема / опускания кабины	Вкл / 0
FU4.2	10А	Освещение салона	Вкл / 0
FU4.3	10А	Разъем для спецнадстроек	Вкл / 0
FU4.4	5А	Питание клавиш и датчиков	Вкл / 0
FU4.5	10А	Аудиосистема	Вкл / 0
FU4.6	10А	Обогрев стекла	Вкл / 0
FU4.7	10А	Фара сцепки	Вкл / 0
FU4.8	10А	Розетка 24В	Вкл / 0
FU4.9	10А	Звуковой сигнал	Вкл / 0
FU4.10	5А	Реле дистанционного включения АКБ	Вкл / 0
FU4.11
FU4.12
FU5.1	15А	Подогрев топлива в топливозаборнике	Не зависит / 0
FU5.2	15А	Подогрев топлива в ФГОТ	Не зависит / 0
FU5.3
FU5.4	5А	Тахограф	Не зависит / 0
FU5.5	10А	Блок управления двигателем ADM3	Не зависит / 0
FU5.6	15А	Блок управления системы нейтрализации	Не зависит / 0
FU5.7	20А	Блок управления электрооборудованием CBCU гр.1	Не зависит / 0
FU5.8	20А	Блок управления электрооборудованием CBCU гр.2	Не зависит / 0
FU5.9	20А	Блок управления электрооборудованием CBCU гр.5	Не зависит / 0
FU5.10	20А	Блок управления электрооборудованием CBCU гр.6	Не зависит / 0
FU5.11	25А	ПЖД	Не зависит / 0
FU5.12
FU6.1	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.2	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.3	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.4	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.5	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.6	15А	Блок управления электрооборудованием MUX4-P	Не зависит / 0
FU6.7	15A	Подогрев сиденья	Не зависит / ON
FU6.8
FU6.9	15А	Блок управления центральным замком	Вкл / 0
К1	Реле режимов стеклоочистителя
К2	Реле торможения стеклоочистителя
К3	Реле фары сцепки
К4	Реле звукового сигнала
К5	Реле подогрева топлива
К6	Реле блокировки опрокидывания кабины
К7	Реле блокировки отключения АКБ
К8	Реле кондиционера

Инструкция по замене своими руками

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

1. Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
2. Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
3. Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
4. Отключите разъем питания от контроллера и выкрутите его из места установки.
5. Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
6. Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
7. Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

Габаритные огни

Габариты на ВАЗ-2107 включаются крайним левым из четырёх клавишных переключателей, расположенных под рычагом управления коробкой передач. Этот выключатель — трёхпозиционный: габаритный свет вместе с освещением номерного знака и подсветкой приборов включается во втором положении.

Габаритные огни включаются трёхпозиционным переключателем, расположенным под рычагом переключения скоростей

На блоке предохранителей, который расположен под капотом автомобиля возле лобового стекла ближе к пассажирскому сиденью, предохранители задних габаритов установлены под номерами F14 (8А/10А) и F15 (8А/10А). При этом предохранитель F14 отвечает за работу габаритных огней левой передней фары и правого заднего фонаря, а также:

• лампы, сигнализирующей о работе габаритов;
• подсветки номерного знака;
• лампы подкапотного света.

Предохранитель F15 установлен в цепи габаритных огней правой передней фары и левого заднего фонаря, а также:

• подсветки приборов;
• лампы освещения прикуривателя;
• подсветки вещевого ящика.

Если не работает одна из этих ламп, следует убедиться в целостности предохранителей F14 и F15.

За работу габаритных огней отвечают предохранители F14 и F15

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Горят огни заднего хода.

Горят огни заднего хода.

Сообщение xxxyyy » 23 авг 2011, 06:05

Сообщение vladko » 23 авг 2011, 06:34

Сообщение xxxyyy » 23 авг 2011, 15:10

Сообщение xxxyyy » 23 авг 2011, 16:21

Щас поеду датчик покупать! Подскажите Где находится он у воздушного фильтра так и не понял? Меняется только одним ключом накидным на 24 ?

Сообщение xxxyyy » 24 авг 2011, 04:51

Сообщение Царь » 24 авг 2011, 12:12

Сообщение mayak » 02 сен 2011, 15:25

Сообщение Шинд » 02 сен 2011, 15:46

Сообщение edikkharin » 05 сен 2011, 22:32

Сообщение pavel_galuxin » 21 ноя 2013, 22:33

Горят огни заднего хода.

Сообщение Basilevs » 07 май 2020, 18:35

Горят огни заднего хода.

Сообщение alexanderivanov » 07 май 2020, 19:06

Горят огни заднего хода.

Сообщение Basilevs » 25 сен 2020, 00:30

Кстати не отписался. За подтверждение спасибо Открутить не смог рожковым ключом, позвал товарища, вдвоём пытались добавив черенок лопаты в качестве рычага, нифига.

Залил WD, с утра поехал в сервис менять туманки ну и это заодно, механик легко открутил глубоким ключом. 1.5 рубля за всё, такие дела.

Диагностика датчика

В первую очередь проводится внешний осмотр. Проверяем целостность проводки, состояние контактной группы. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Далее — тестируем сам датчик:

1. Ставим автомобиль на яму или на подъемник.
2. Отсоединяем разъем и отводим его в сторону.
3. Включаем зажигание, не заводя двигатель.
4. Подключаем щупы мультиметра к датчику и просим помощника включить заднюю передачу.
5. Исправный сенсор покажет нулевое сопротивление между контактами.

Если тест провален, необходимо извлечь датчик из коробки передач. При этом из нее вытечет часть трансмиссионного масла, поэтому лучше подготовить пробку в виде болта с такой же резьбой или временно вкрутить другой датчик.

Совет: Не выбрасывайте сломанный сенсор, он может пригодиться для временного перекрытия отверстия.

Промыв корпус снаружи, и почистив контакты, можно проверить датчик тем же мультиметром. Усилие нажатия на шток небольшое при условии, что он не заблокирован коррозией. Поэтому достаточно нажать на него пальцем и посмотреть на результаты замера сопротивления.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

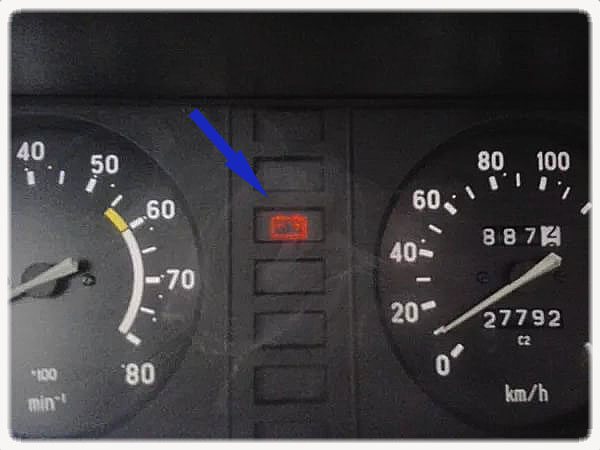

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

Прочитайте, может пригодится: Если не работает электродвигатель отопителя (моторчика печки) Ваз-2107

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Замена ДЗХ – не самая чистая работа

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Снятие и замена

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

 Загрузка …

Схема электрооборудования ВАЗ 2107

Схема электрооборудования ВАЗ 2107

1- блок-фары;2- боковые указатели поворота;3- аккумуляторная батарея;4- реле включения стартера;5- электропневмоклапан карбюратора;6- микровыключатель карбюратора;7- генератор 37.3701;8- моторедукторы очистителей фар*;9- датчик включения электродвигателя вентилятора;10- электродвигатель вентилятора системы охлаждения двигателя;11- звуковые сигналы;12- распределитель зажигания;13- свечи зажигания;14- стартер ВАЗ-21074;15- датчик указателя температуры охлаждающей жидкости;16- лампа освещения моторного отсека;17- датчик сигнализатора недостаточного давления масла;18- датчик сигнализатора недостаточного уровня тормозной жидкости;19- моторедуктор очистителя ветрового стекла;20- блок управления электропневмоклапаном карбюратора;21- катушка зажигания;22- электродвигатель насоса омывателя фар*;23- электродвигатель насоса омывателя ветрового стекла;24- монтажный блок;25- реле очистителя ветрового стекла;26- реле аварийной сигнализации и указателей поворота;27- выключатель стоп-сигнала;28- выключатель фонарей заднего хода;29- реле зажигания;30- выключатель зажигания;31- трехрычажный переключатель;32- выключатель аварийной сигнализации;33- штепсельная розетка для переносной лампы**;34- переключатель вентилятора отопителя;35- дополнительный резистор электродвигателя отопителя;36- лампа сигнализатора включения обогрева заднего стекла;37- лампа сигнализатора недостаточного уровня тормозной жидкости;38- блок сигнализаторов;39- электродвигатель вентилятора отопителя;40- лампа освещения вещевого ящика;41- выключатель плафонов на стойках передних дверей;42- выключатель фонарей сигнализации открытых передних дверей***;43- фонари сигнализации открытых передних дверей***;44- соединительная колодка;45- прикуриватель;46- часы ВАЗ-21074;47- выключатель ламп освещения приборов;48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;49- указатель уровня топлива;50- лампа сигнализатора резерва топлива;51- спидометр;52- лампа сигнализатора включения указателей поворота;53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;54- лампа сигнализатора зарядка аккумуляторной батареи;55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;56- комбинация приборов;57- эконометр;58- выключатели плафона на стойках задних дверей;59- указатель температуры охлаждающей жидкости;60- тахометр 21074;61- лампа сигнализатора включения стояночного тормоза;62- лампа сигнализатора недостаточного давления масла;63- лампа сигнализатора включения дальнего света;64- лампа сигнализатора включения наружнего освещения;65- вольтметр;66- выключатель сигнализатора включения стояночного тормоза;67- выключатель ламп наружнего освещения;68- выключатель элемента обогрева заднего стекла с лампой подсветки;69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;70- предохранитель цепи фонарей противотуманного света;71- плафон;72- задние фонари ВАЗ 21074;73- датчик указателя уровня и резерва топлива;74- колодки для подключения к элементу обогрева заднего стекла*;75- фонари освещения номерного знака.

Схема соединений монтажного блока ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Все изображения взяты с открытых источников и на авторство я не претендую

• Ставим лайки!
• Подписываемся!
• До новых встреч!

Способы устранения неисправностей

Для того, чтобы устранить неисправность в карбюраторе, нужно точно установить, что причина неполадок – неисправное устройство. Для этого датчик Холла на ВАЗ 2109 необходимо проверить.

Как проверить старый?

Существует несколько способов, как проверить датчик Холла на работоспособность:

1. Самый простой способ – установить вместо старого устройства новый. Если машина заведется, то проблема решена, если нет, то нужно искать причину неисправности в других составляющих системы зажигания.
2. Измерить тестером напряжение на выходе. При исправном устройстве значение должно находиться в пределах от 0,4-11 Вольт.
3. Имитация работы прибора: вынимается трехштекерная колодка, включается зажигание и объединяется третий и шестой выход. Если проскакивает искра, то это говорит о неисправности устройства.

Прибор для проверки

Есть еще один проверенный способ проверки без использования вольтметра.

Для этого необходимо:

• вывод с катушки подключить к свече;
• резьбу на свече подключить к массе;
• снять каретку с датчиком и присоединить разъем;
• включить зажигание;
• отверткой повести около проверяемого прибора, если на свече возникнет свеча, то прибор исправен.

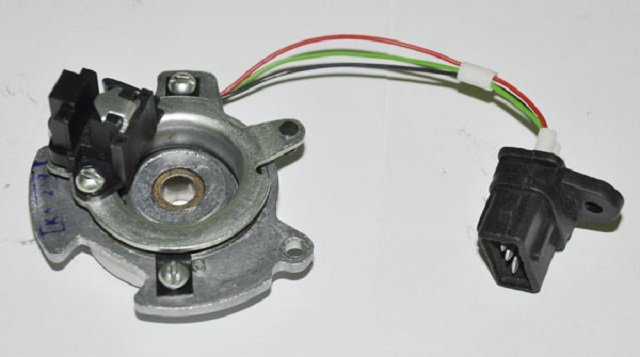

Новое устройство для замены

Извините, в настоящее время нет доступных опросов.

Процесс замены

Не знаете, как заменить прибор? — Для проведения процедуры понадобится набор инструментов.

Для осуществления замены необходимо демонтировать трамблер с узла дополнительного оборудования:

• сначала нужно отсоединить отрицательную клемму от аккумуляторной батареи;
• далее следует отсоединить бронепровода от трамблера, а также отсоединить шланг от вакуум-корректора;
• затем нужно вынуть газовый трос и убрать в сторону;
• открутив крепежную гайку кронштейна, удерживающего провода, его нужно демонтировать со шпильки и отодвинуть, чтобы он не мешал;
• далее на корпусе привода вспомогательных узлов и трамблере поставить метку в виде прямой линии, чтобы при обратной установке выставить прежний момент зажигания;
• далее необходимо отсоединить колодку с проводами;
• вынув заглушку из отверстия картера сцепления, с помощью отвертки провернуть маховик так, чтобы поршень первого цилиндра занял положение ВМТ;
• теперь, открутив две гайки крепления, можно демонтировать трамблер.

Сам процесс замены датчика Холла на ВАЗ состоит из следующих шагов:

1. Сначала следует открутить крышку трамблера.
2. Затем, снять бегунок, потянув его немного вверх.
3. Далее необходимо демонтировать пылезащитную крышку.
4. Открутив крепежный болт, нужно достать штекер.
5. Далее откручиваются болты, удерживающие пластину датчика.
6. Открутив крепежные болты вакуум-корректора и сняв стопорное кольцо, нужно демонтировать корректор и тягу.
7. Разжав зажим, следует достать провода.

   Разжимаем зажим и достаем провода

8. Сняв крепежную пластину, нужно открутить болты крепления и поменять неисправное устройство.
9. Сборку производят в обратной последовательности.
