Шток бензонасоса ваз 2101: замена и признаки поломки

Немного о конструкции топливного насоса

Внутренний мир бензонасоса копейки

Корпус бензонасоса ВАЗ 2101 состоит из двух половинок. На нижней находится рычаг привода диафрагмы. В верхней крышке расположены два маленьких клапана – впускной и выпускной. Они, кстати, входят в ремкомплект. Но им лучше не пользоваться, так как эффективность от замены нескольких узлов и прокладок крайне мала. Как практика показывает, даже высокопрофессиональный ремонт не даст хороших результатов.

Бензонасос все равно не будет работать так, как нужно. А если вы думаете, что электробензонасос на ВАЗ 2101 может спасти ситуацию, то ошибаетесь. Это лишние проблемы, которые вам просто не нужны. Такой топливный насос нужно ставить, если проводится монтаж двигателя с двенашки или семерки (инжекторные). Во всех других случаях делать это бесполезно – затрат много, эффекта никакого.

Поэтому единственно верное решение – это полностью заменить бензонасос ВАЗ 2101. Цена его в магазинах 450-500 рублей, не больше. Ремкомплект же стоит дешевле, но гарантия того, что он насос качать будет, невелика. А вот если поставить новый, то проблема исчезнет на несколько лет. По отзывам автовладельцев самые надежные бензонасосы на ВАЗ 2101 – это производства ДААЗ. Но стоит заметить, что и Пекар, и Вебер, водители тоже хвалят. Правда, раз на раз не приходится, иногда попадается истинное Г (брак, в смысле). С ремкомплектами дело обстоит еще хуже.

Внешний вид топливонасоса автомобиля ВАЗ 2101-2107

И если шанс приобрести некачественный топливный насос есть, но маленький, то ремкомплект купить можно очень низкого сорта. По своему опыту скажу, что лично приобретал такие комплекты, в которых клапаны либо вообще не входили в свои пазы, либо же проваливались в них, как ложка в кружку. Не знаю, вполне возможно, что судьба меня не очень любит, но такое случалось не только со мной. Поэтому я решил, что лучший способ починить бензонасос ВАЗ 2101 – это приобрести новый. И поставить новый шток. И прокладки.

Симптомы, явно указывающие на неисправность насоса и штока

Основной признак наличия неисправности бензонасоса – это при высокой температуре начинает глохнуть двигатель, после остановки он не заводится. Немного постоит, остынет, только потом получается запустить мотор. Конечно, подобный симптом есть у другой поломки – нарушения регулировки клапанов. Только в этом случае возникает такое чувство, будто двигатель из последних сил пытается тянуть машину, но не может, его сверх его возможностей. А когда бензонасос барахлить начинает, то двигатель просто глохнет.

Причина тому – чрезмерный нагрев. Как мы говорили, бензонасос ВАЗ 2101 состоит из двух клапанов. Вот, один или оба от нагрева перекособочились, перестали открываться. Слегка остудить их и можно продолжать движение. Вспомните, как часто вы видели тряпку мокрую, накинутую на бензонасос? Теперь вы знаете, для какой это цели.

Но есть еще шток бензонасоса ВАЗ 2101, поистине замечательная штуковина. Сделана она из стали. И если в советские годы она закалялась, то сейчас это никому не нужно. Цена штока составляет минимум 25 рублей. Ну и кто будет тратить киловатты энергии на деталь, конечная стоимость у которой 25 рублей? Да никто! Что ж тогда получается? А выходит неприятная картина – рычаг бензонасоса просто стирает шток, уменьшая его длину.

И если у вас стоят прокладки под корпусом топливного насоса, то вам просто повезло! Вытягиваете одну, тем самый выступать из вставки шток будет больше. И все, насос продолжит нормально качать бензин. Но если нет там прокладок? Мало ли что могло случиться, например, забыли их поставить? И поэтому стерся шток. Что тогда делать? А попробуйте его вынуть и вставить другой стороной. Знаете, несколько раз помогало такое действие.

Признак того, что стерся шток бензонасоса – машина разгоняется до определенной скорости. У меня было такое, что по городу ездил нормально, а как только выехал на трассу, у меня максималка 90 км/ч, и все. Жмешь на газ, а двигатель глохнет, ему не хватает бензина. Чуть отпустил педаль – едет спокойно, не подает признаков поломки. Причем неисправность штока насоса не всегда можно обнаружить при езде по городу или на холостых оборотах. Кратковременное повышение частоты вращения двигателя не даст того эффекта, как длительная езда на высокой скорости.

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

1. Повреждения диафрагмы с нарушениями герметичности.
2. Потеря жесткости и рабочих характеристик пружины.
3. Засорение клапанов за счет скопления грязи.
4. Потеря пропускной способности фильтров за счет скопления загрязнений.
5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
6. Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.

Признаки поломки

Среди явных поломок, при наличии которых может потребоваться замена бензонасоса ВАЗ-2106, можно выделить одну – течь. Если корпус постоянно мокрый, покрыт бензином, который капает на блок двигателя, необходимо тщательно осмотреть узел и произвести ремонт. Вполне возможно, что герметичность была утеряна вследствие слабой затяжки винтов крепления. В этом случае можно даже не разбирать весь узел, а вытереть его насухо и затянуть болты отверткой. При желании можно поменять граверные шайбы. Если появилась течь из трещин в корпусе, то лучше полностью заменить бензонасос ВАЗ-2106. Цена нового не очень большая, зато ресурс вполне приличный.

Следующие две неисправности, типичные для механических насосов, – разрыв мембраны и поломка клапанов. Если мембрана разорвана, то бензин начнет поступать в нижнюю камеру бензонасоса. И агрегат перестанет создавать давление в системе. В верхней крышке находятся два клапана – впускной и выпускной. Если один из них перестает нормально работать, в системе также не создастся необходимое давление. Очень часто клапаны залегают при сильном нагреве. В этом случае можно смочить тряпку водой и положить на корпус насоса – это единственный эффективный выход из такой ситуации.

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

• существенное снижение подачи топлива в карбюратор;
• уменьшение производительности двигателя;
• рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

• рожковый ключ на 10;

• плоская отвёртка.

Работы выполняются в следующей последовательности.

1. На автомобиле с холодным двигателем открывается капот.

2. Отвёрткой ослабляется хомут крепления входного патрубка насоса.

3. Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).

4. Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

5. Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Этапы замены.

1. Первым делом, необходимо ослабить крепление шлангов подачи и отвода топливной смеси. Для этого, используя крестовую отвертку откручиваем держатели, расположенные на хомутах.

2. Следующим этапом, снимаем топливные проводники со штуцера. Предварительно стоит подготовить болты, которые будут выполнять роль заглушек. Конечно, болты можно не использовать, но в таком случае большая часть бензина выльется наружу.

3. Далее, выкручиваем гайки, которые фиксируют насос. Для этого, потребуется накидной ключ на тринадцать.

4. После того как гайки крепления ослаблены необходимо снять элемент со стоек и вместе с этим, демонтировать уплотнительный элемент.

5. Следующим шагом, демонтируем элемент изоляции тепла вместе с приводным механизмом.

6. Теперь, приступаем к установке нового оригинального бензонасоса ВАЗ 2106. Исправный насос устанавливается в полностью противоположном порядке. Для увеличения срока эксплуатации нового элемента топливной системы, стоит периодически проверять регулировку уплотнительной прокладки. Правильная регулировка прокладка определяется следующим образом.

После того как новый насос установлен в рабочее положение, провод насоса должен выступать примерно на один миллиметр (плюс/минус 0,2 мм).

Оптимальная толщина прокладки между блоком цилиндров и элементом изоляции тепла — 0,3 миллиметра ( так же допускается погрешность не боле 0, 03 мм. Уплотнитель, расположенный между приставкой изоляции тепла и самим насосом подбирается индивидуально. Чаще всего, данный элемент изготавливается руками автолюбителя.

Как выяснилось, замена элемента одной из важнейших систем транспортного средства оказалась вполне доступной

Бензонасос является важной частью системы топливного обеспечения двигателя

Учитывая важность данного компонента системы транспортного средства, стоит уделить должное внимание его обслуживанию

В большинстве случаев, причиной поломки топливного компрессора является использование топливной смеси низкого качества. Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности. Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену.

Топливный насос ВАЗ 2106, весьма привередлив к качеству бензина. Конечно, машина будет функционировать и на топливе низкого качества, но во избежание непредвиденных затрат на ремонт и обслуживание авто рекомендуем заливать бензин на проверенных заправочных станциях.

Разборка корпуса насоса

Чтобы провести все работы по разборке механизма, вам потребуются пара отверток, маленький молоток, надфиль, шабер. Разборка выглядит следующим образом:

1. Выкрутить все болты, которыми произведено крепление половин корпуса.
2. Демонтируйте диафрагмы, нажав на них и повернув на 90 градусов.
3. Аккуратно выньте диафрагмы, извлеките пружину.

Если желаете поэкспериментировать, то попробуйте извлечь два клапана и установить на их место новые, которые имеются в комплекте для ремонта

Обратите внимание на то, что при наличии на корпусе даже небольших повреждений, трещин нужно менять весь узел. Не стоит даже пытаться восстановить

Ремонт бензонасоса в этом случае нерентабелен.

Самая распространенная поломка у такого типа насосов – разрушение клапанов или диафрагм. В любом магазине можно приобрести эти детали, которые без малейших переделок устанавливаются на топливные насосы. Но в комплект не входят пластиковые дистанционные прокладки. Поэтому придется этот элемент использовать от старого бензонасоса.

Снятие и установка бензонасоса.

Бензонасос играет не последнею роль в системе питания автомобиля и является важным звеном в цепи подачи топлива с бака к карбюратору. Снятие и установка бензонасоса, а так же его регулировка потребуют наличия некоторого слесарного инструмента. Вам понадобятся, крестовая отвёртка, две сантиметровые линейки, Рожковый, а лучше накидной ключ на 13.

1. Ослабьте хомут и снимите с патрубка бензонасоса шланг нагнетания.

2. Ослабьте хомут и снимите с патрубка бензонасоса шланг всасывания. 3. Болтами, подходящими по своему наружному диаметру к внутреннему диаметру шлангов, заглушите шланги, затяните хомуты.

4.открутите гайки крепления, и аккуратно стараясь не повредить прокладку, снимите бензонасос.

Обратите особое внимание на то, что каждый раз после снятия бензонасоса и замены регулировочных прокладок необходимо правильно отрегулировать его положение. Неправильная регулировка бензонасоса может привести к отсутствию подачи топлива, или, наоборот, к увеличенной подаче и как следствие к неисправности карбюратора

На изображении цифрами показаны, под цифрой один уплотнительная прокладка толщиной 0,27- 0,33мм. Под цифрой два проставка предназначенная для теплоизоляции, то есть простака не даёт нагреваться насосу от блока двигателя. Под цифрой три показана регулировочная прокладка толщиной 1,10-1,30мм или 0,70-0,80 мм.

Перед регулировкой установите новую уплотнительную прокладку.

В теплоизоляционную проставку, установите толкатель. Как показано на изображении проставку в сборе с толкателем установите на шпильки. Регулировочную прокладку толщиной 0,70-0,80 мм наденьте на шпильки крепления насоса.

Прокладки, установленные на шпильки, и теплоизоляционную проставку прижмите плотно к блоку цилиндров. Проверните коленвал, и установите толкатель так, чтобы он минимально выступал.

Регулировка бензонасоса происходит, опираясь на схему и показатели описанные ниже Как показано на изображении, при помощи линеек установите длину выступание толкателя. Длинна выступания толкателя, отмечена буквой А. Если размер А меньше 0,8мм, регулировочную прокладку толщиной 0,70-0,80мм замените на другую, толщиной 0,27-0,33мм. Если размер А превышает 1,3мм регулировочную прокладку размером0,70-0,80мм замените другой прокладкой увеличенной толщины 1,10-1,30мм. Установите насос в порядке обратном снятию.

Замена диафрагм и клапанов

Чтобы произвести замену этих элементов, нужно выполнить несколько простых манипуляций:

1. Удерживайте шток диафрагмы за хвостовик.
2. Выкрутите гайку.
3. Демонтируйте все компоненты узла диафрагм. Обязательно запомните, как они располагаются.
4. Сборку производить в обратном порядке. Обязательно должны совпасть отверстия под болты. Язычки должны быть направлены в одну сторону.
5. Далее потребуется извлечь из седел клапаны. Сначала нужно раскернить их при помощи надфиля.
6. Обязательно после установки нового клапана необходимо его накернить.

Если не произвести фиксацию клапанов, при работе они могут выпасть и вызвать в лучшем случае отказ работы системы топливоподачи. Во время сборки следите за тем, чтобы отверстие в дистанционной прокладке находилось напротив рычага подкачки. В этом случае получится намного быстрее обнаружить течь.

Снятие и установка бензонасоса.

Бензонасос играет не последнею роль в системе питания автомобиля и является важным звеном в цепи подачи топлива с бака к карбюратору. Снятие и установка бензонасоса, а так же его регулировка потребуют наличия некоторого слесарного инструмента. Вам понадобятся, крестовая отвёртка, две сантиметровые линейки, Рожковый, а лучше накидной ключ на 13.

1. Ослабьте хомут и снимите с патрубка бензонасоса шланг нагнетания.

2. Ослабьте хомут и снимите с патрубка бензонасоса шланг всасывания. 3. Болтами, подходящими по своему наружному диаметру к внутреннему диаметру шлангов, заглушите шланги, затяните хомуты.

4.открутите гайки крепления, и аккуратно стараясь не повредить прокладку, снимите бензонасос.

Обратите особое внимание на то, что каждый раз после снятия бензонасоса и замены регулировочных прокладок необходимо правильно отрегулировать его положение. Неправильная регулировка бензонасоса может привести к отсутствию подачи топлива, или, наоборот, к увеличенной подаче и как следствие к неисправности карбюратора

На изображении цифрами показаны, под цифрой один уплотнительная прокладка толщиной 0,27- 0,33мм. Под цифрой два проставка предназначенная для теплоизоляции, то есть простака не даёт нагреваться насосу от блока двигателя. Под цифрой три показана регулировочная прокладка толщиной 1,10-1,30мм или 0,70-0,80 мм.

Перед регулировкой установите новую уплотнительную прокладку.

В теплоизоляционную проставку, установите толкатель. Как показано на изображении проставку в сборе с толкателем установите на шпильки. Регулировочную прокладку толщиной 0,70-0,80 мм наденьте на шпильки крепления насоса.

Прокладки, установленные на шпильки, и теплоизоляционную проставку прижмите плотно к блоку цилиндров. Проверните коленвал, и установите толкатель так, чтобы он минимально выступал.

Регулировка бензонасоса происходит, опираясь на схему и показатели описанные ниже Как показано на изображении, при помощи линеек установите длину выступание толкателя. Длинна выступания толкателя, отмечена буквой А. Если размер А меньше 0,8мм, регулировочную прокладку толщиной 0,70-0,80мм замените на другую, толщиной 0,27-0,33мм. Если размер А превышает 1,3мм регулировочную прокладку размером0,70-0,80мм замените другой прокладкой увеличенной толщины 1,10-1,30мм. Установите насос в порядке обратном снятию.

Признаки неисправности бензинового насоса

Перебои с подачей топлива к мотору или отказ двигателя заводиться не всегда связаны с неисправностями самого бензонасоса. Разумеется, эти признаки — явный факт того, что в топливной системе произошёл сбой, но для того чтобы выяснить их причину, необходимо провести диагностику. Однако согласно статистике, чаще всего проблемы возникают именно из-за бензонасоса.

Можно выделить следующие признаки, указывающие на возможную неисправность насоса:

• двигатель не заводится или заводится не с первого раза;
• мотор на повышенных оборотах «троит» и работает с рывками;
• гудение при езде;
• ощутимая потеря динамики движения автомобиля.

Что делать, если не качает бензонасос

Самый частый признак поломки насоса — это отсутствие давления в топливной системе, то есть бензонасос попросту не качает топливо. Причиной такой поломки может стать:

• естественный износ элементов насоса;
• трещины и разрывы в диафрагмах;
• растяжение пружины диафрагмы;
• забитие клапанов;
• сильное загрязнение фильтрующих элементов;
• трещины в патрубках и шлангах топливной системы.

Увидеть повреждения шлангов довольно легко при обычном визуальном осмотре. Во всех других случаях потребуется демонтировать насос с машины и разобрать его, чтобы выявить неисправный элемент и произвести его замену.

Насос не качает на горячую

В ряде случаев насос на ВАЗ 2106 может проявлять неисправность только в конкретных случаях — например, исправно работать при запуске мотора, но перестать подавать топливо на горячую.

Это связано с тем, что бензин в баке и во всей топливной системе не успевает охладиться. Как правило, проблема кроется не в самом насосе, а в дренажной трубке или топливном приёмнике. Потребуется проверить эти элементы, чтобы работа насоса стала бесперебойной.

Искусственный интеллект

https://otvet.mail.ru/question/60646959

Почему насос гудит, но не качает

Владельцы ВАЗ 2106 могут столкнуться и с проблемой иного рода: бензонасос включается, гудит, но топливо в мотор не подаёт.

Давление в топливной системе ВАЗ 2106 должно быть равным 3 атмосферам. Потребуется манометр, чтобы проверить этот показатель. Если давление существенно ниже, то бензонасос требует замены.

Бензин в двигатель может не поступать и при исправном бензонасосе. Причина в таком случае кроется в отсутствии напряжения. Если при повороте ключа в замке зажигания не слышно характерного жужжания, значит, проблема кроется в реле, проводах или разъёмах.

По каким причинам бензонасос на «шестёрке» может выйти из строя

Как показывает практика, бензонасос ДААЗ более подвержен износу, а потому и выходит из строя гораздо быстрее, чем насос марки «Пекар». Однако для обеих моделей в равной степени источниками поломок являются следующие причины:

1. Шток бензинового насоса. В процессе эксплуатации транспортного средства шток насоса неминуемо укорачивается (естественный износ). В связи с этим устройство перестаёт подавать необходимое количество бензина в двигатель. Штоковыми бензонасосами оснащаются только карбюраторные модели ВАЗ 2106.
2. Клапанные механизмы. Клапан — один из самых быстроизнашиваемых узлов в насосе. При этом чаще всего выходит из строя уплотнительное колечко на клапане, что и приводит к некорректной работе открывающегося механизма.
3. Низкокачественное топливо. Сомнительного качества бензин, используемый для питания мотора, может быстро вывести из строя электробензонасос. Электрические насосы устанавливаются только на инжекторные модели ВАЗ 2106.

Чтобы продлить срок службы насоса, необходимо:

• заправляться только на проверенных АЗС;
• периодически чистить бензобак от грязи и примесей;
• следить за износом деталей насоса;
• прислушиваться к работе насоса и внимательно следить за динамическими характеристиками машины.

Замена штока бензонасоса

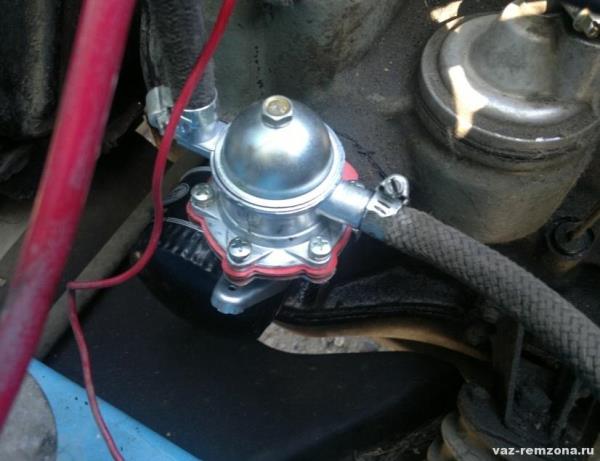

Место установки бензинового насоса на автомобиле ВАЗ 2101

Итак, вам нужно для замены две прокладки — тонкая и толстая. Если честно, не помню точную толщину, но если вы скажете так в магазине, то продавец вас поймет. Дело в том, что больше никаких других прокладок нет обычно в наличии J. Главное — это добиться того, чтобы новый шток выступал за пределы проставки не более чем на 1,3 мм. Но недопустимо, чтобы выступание штока было меньше 0,8 мм. Возьмите среднее значение — один миллиметр. Этого будет вполне достаточно для нормальной работы топливной системы.

Дело в том, что при большем вылете штока повышается вероятность того, что в бензонасосе ВАЗ 2101 порвется диафрагма. Ну, а если будет меньше выступ, чем 0,8 миллиметра, то все вышеописанные симптомы проявятся

Обратите внимание на то, что прокладки ставятся между проставкой и блоком двигателя. Не нужно их устанавливать под корпус топливного насоса

Спутать ведь можно без труда, они легко встанут и там.

Вот, пожалуй и все, что можно сказать о штоке бензонасоса ВАЗ 2101. Осталось только упомянуть пару слов о повышении надежности. Перед установкой прокалите его на огне докрасна, это позволит немного, но увеличить прочность металла, сделает его не таким чувствительным к воздействию рычага привода диафрагмы.

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Замена диафрагм и клапанов

Чтобы произвести замену этих элементов, нужно выполнить несколько простых манипуляций:

1. Удерживайте шток диафрагмы за хвостовик.
2. Выкрутите гайку.
3. Демонтируйте все компоненты узла диафрагм. Обязательно запомните, как они располагаются.
4. Сборку производить в обратном порядке. Обязательно должны совпасть отверстия под болты. Язычки должны быть направлены в одну сторону.
5. Далее потребуется извлечь из седел клапаны. Сначала нужно раскернить их при помощи надфиля.
6. Обязательно после установки нового клапана необходимо его накернить.

Если не произвести фиксацию клапанов, при работе они могут выпасть и вызвать в лучшем случае отказ работы системы топливоподачи. Во время сборки следите за тем, чтобы отверстие в дистанционной прокладке находилось напротив рычага подкачки. В этом случае получится намного быстрее обнаружить течь.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

• существенное снижение подачи топлива в карбюратор;
• уменьшение производительности двигателя;
• рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

• рожковый ключ на 10;

• плоская отвёртка.

Работы выполняются в следующей последовательности.

1. На автомобиле с холодным двигателем открывается капот.

2. Отвёрткой ослабляется хомут крепления входного патрубка насоса.

3. Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).

4. Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

5. Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Электробензонасос на ВАЗ 2106

Благодаря простоте конструкции «шестёрки», на неё вполне может быть установлен и более продуктивный электрический бензиновый насос. Однако сами автолюбители не советуют устанавливать современный агрегат, если на то нет уважительной причины:

Механические бензонасосы предназначены исключительно для карбюраторных моделей авто, тогда как электрические призваны обслуживать инжекторные машины. При этом и способ монтажа будет различаться:

• механический насос фиксируется на поверхности блока цилиндров;
• электрический насос монтируется внутри полости топливного бака.

Электрический бензонасос имеет меньшие размеры по сравнению с механическим

На карбюраторный двигатель ВАЗ 2106 можно установить электробензонасос как отечественного, так и импортного производства. Так, широкую популярность у автолюбителей получили электронасос «Пекар» нового поколения, а также немецкое устройство Bosch. Разница только в цене: если «Пекар» стоит от 2 тысяч рублей, то Bosch дешевле, чем за 3 тысячи рублей, в автомагазине не найти.

Установка электробензонасоса

Монтаж электрического бензонасоса на карбюраторный двигатель потребует дополнительного оснащения. Помимо самого насоса в работе будут необходимы следующие элементы:

• пятиметровый шланг с диаметром отверстия 9 мм;
• реле бензонасоса (дополнительно к уже имеющемуся);
• сверло на 7 мм (+ дрель);
• фильтрующий элемент для инжекторного мотора;
• топливный фильтр для карбюратора;
• стальная труба 250 мм с толщиной металла 0,8 мм;
• шланг с диаметром отверстия 12 мм для подачи горючего;
• переходное устройство с 8 мм на 12 мм.

Только после подготовки необходимых механизмов и комплектующих можно приступать к монтажу электробензонасоса на ВАЗ 2106. Для облегчения работы допускается установка устройства в подкапотное пространство:

1. Снять датчик уровня топлива в баке.
2. Просверлить в крышке датчика отверстие сверлом 7 мм.

3. В отверстие паяльником впаять стальную трубку. При этом один конец загнуть таким образом, чтобы сформировать слив на обратку максимально далеко от топливозаборника. Верхний же конец трубки загнуть параллельно нижнему.

4. В полость бензобака установить доработанный датчик уровня топлива.

5. Резиновую трубку соединить с переходником на обратку от главного топливного шланга.

6. Один конец пятиметрового шланга надеть на штуцер топливозаборника, другой — на трубку из стали на крышке датчика.
7. Бензонасос установить на моторном щите, расположив его горизонтально. Фиксация корпуса насоса производить на кронштейне с применением резиновых прокладок для надёжности соединения.
8. На резиновый шланг установить топливный фильтр для инжектора.
9. На второй штуцер подачи горючего надеть пятиметровый шланг. Зафиксировать его подкапотном пространстве.

10. Электробензонасос соединить с бензобаком посредством шланга 12 мм. Для соединения использовать переходник.

11. Электропитание нового насоса подвести через силовое поле к контакту 12 В.

Видео: электрический насос на «классику»

Сами же автовладельцы 2106 рекомендуют устанавливать электрический насос на выходе из топливного бака:

Неприятности с бензиновым насосом могут появиться у любого водителя как на отечественном, так и на импортном автомобиле. Оптимальным вариантом решения всех проблем является, конечно же, обращение в автосервис. Но если водитель привык самостоятельно обслуживать и ремонтировать свою «ласточку», то вполне доступен и ремонт своими руками. К тому же при таком подходе можно сэкономить определённое количество денежных средств.
